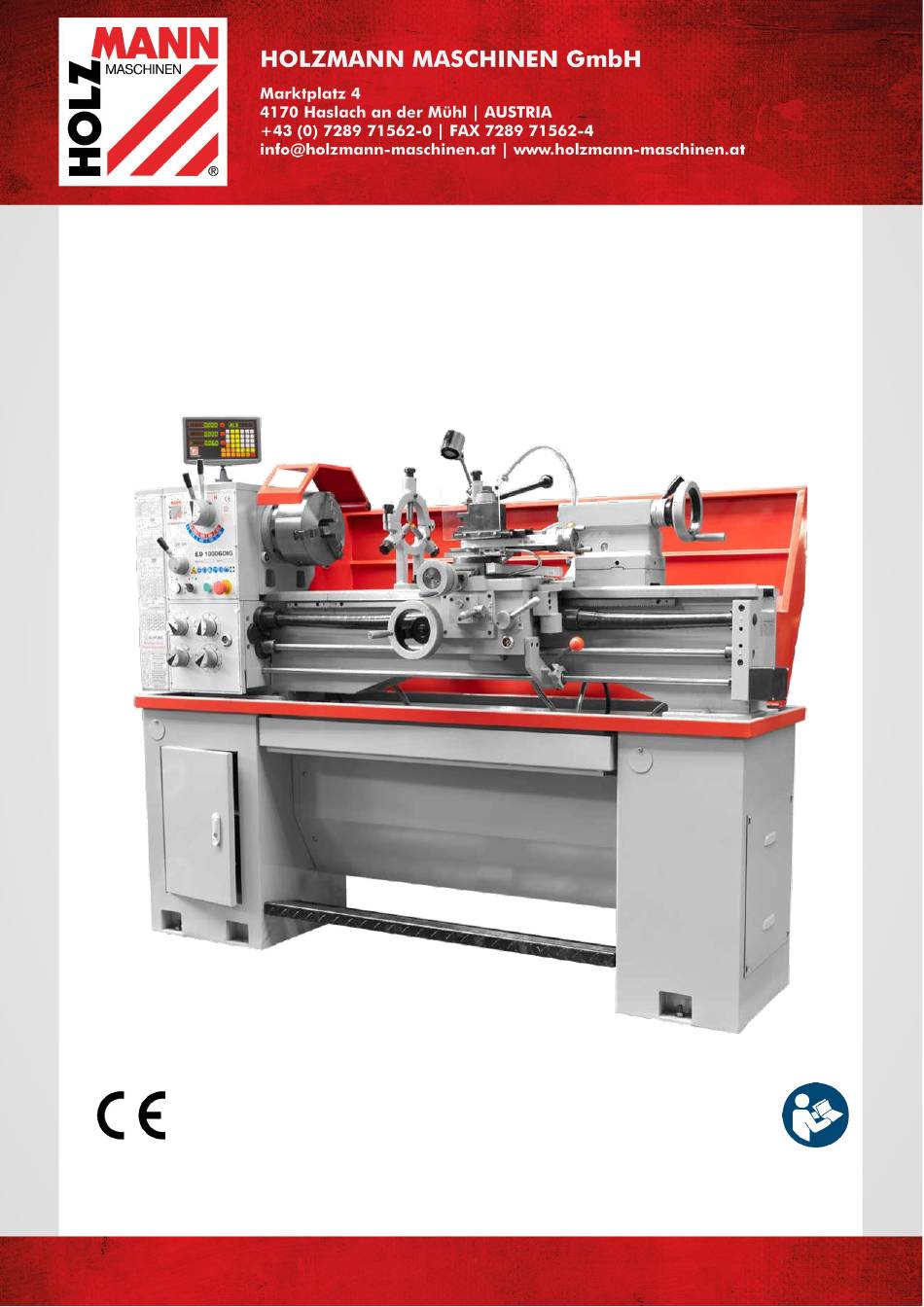

Page 1 Originalfassung BETRIEBSANLEITUNG METALLDREHMASCHINE Übersetzung / Translation USER MANUAL METAL TURNING LATHE MODE D'EMPLOI TOUR À MÉTAL NÁVOD K POUŽITÍ SOUSTRUH NA KOVY ED1000G ED1000GDIG Edition: 24.11.2020 – Revision - 00 – EcC - DE/EN/FR/CZ...
Page 2 8.1 Betriebshinweise ....................31 8.2 Erstinbetriebnahme ................... 31 8.2.1 Testlauf durchführen ..................32 8.3 Bedienung ......................33 8.3.1 Bediensymbole .....................33 8.3.2 Maschine einschalten..................33 8.3.3 Momentlauf-Taster ..................34 8.3.4 Fußbremse ....................34 8.4 Spindeldrehzahl und Drehrichtung einstellen ............ 34 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 3 15.3 Safety devices ....................54 15.4 General Safety Instructions ................54 15.5 Electrical Safety .................... 55 15.6 Special safety instructions for lathes ............55 15.7 Hazard Warnings ................... 55 16 TRANSPORT 17 ASSEMBLY HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 4 18.10.4 Longitudinal turning .................76 18.10.5 Plain turning and recessing ...............76 18.10.6 Fixing the lathe slide ................76 18.10.7 Turning between tips ................76 18.10.8 Turning short taper with the top slide ............77 18.10.9 Thread cutting ..................77 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 5 28.2 Première mise en service ................98 28.2.1 Réalisation d'une série de tests ..............99 28.3 Utilisation ....................100 28.3.1 Symboles de commande ................. 100 28.3.2 Mise en marche de la machine ..............100 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 6 Zakázané použití / Rizikové chybné použití ..........120 35.2 Požadavky na uživatele ................120 35.3 Bezpečnostní prvky ..................121 35.4 Všeobecné bezpečnostní pokyny ..............121 35.5 Elektrická bezpečnost ................. 122 35.6 Speciální bezpečnostní pokyny pro soustruhy ..........122 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 7 38.10.1 Tříčelisťové sklíčidlo ................142 38.10.2 Čtyřčelisťové sklíčidlo ................143 38.10.3 Lícní deska .................... 143 38.10.4 Podélné soustružení ................144 38.10.5 Čelní soustružení a zápichy ..............144 38.10.6 Upevnění podélných saní ................. 144 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 8 CE-KONFORM! - Dieses Produkt entspricht den EG- Richtlinien. CE-Conformal! - This product complies with the EC- directives. CONFORMITÉ CE - Ce produit répond aux directives CE. VYHOVUJE CE! - Tento výrobek vyhovuje směrnicím ES. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 9 Les panneaux d'avertissement et/ou autocollants d'avertissement illisibles ou retirés sur la machine doivent être remplacés immédiatement ! Výstražné štítky a/nebo nálepky na stroji, které jsou nečitelné či byly odstraněny, je nutné ihned obnovit! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 10 / Soustruh na kovy Křížový šroubovák Digitale Positionsanzeige (nur ED1000GDIG) / Schnellwechsel-Werkzeughalter, 2 Stk./ digital read out unit (only ED1000GDIG) / quick change tool holders, 2 pcs. / Porte-outil à Affichage numérique de la position / Digitální changement rapide, 2 unités / Rychlovýměnný...
Page 11 Lože Vřeteník stroje Digitale Positionsanzeige (nur ED1000GDIG) / Leitspindel mit Spindelabdeckung / digital readout unit (only ED1000GDIG) / lead screw with cover / Vis-mère avec cache de Affichage numérique de la position (seulement ED1000GDIG) / Digitální indikace polohy (jen broche Vodicí...
Page 12 / L'affichage numérique de la position permet des réglages conformes aux mesures et un usinage de précision des pièces à usiner / Digitální indikace polohy umožňuje rozměrově přesné nastavení a precizní obrábění obrobků HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 13 Numerische Eingabe 2 / numeric input 2 / Entrée režim numérique 2 / Numerické zadání 2 Umschalten mm-inch / shift mm-inch / Commutation Eingabe Komma / input comma / Touche virgule / mm/pouces / Přepnutí mm-inch Zadání desetinné čárky HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 14 Handrad Längsschlitten / Selector lever feed direction / Levier de handwheel longitudinal slide / Volant de chariot sélection de sens d'avance / Volicí páka pour course longitudinale / Ruční kolo podélných směru posuvu saní HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 15 (osa X) Verfahrweg Oberschlitten (Z -Achse) / total travel top slide (Z -axis) / Course de déplacement de chariot à mouvements croisés (axe Z ) / Dráha pojíždění 90 mm horních saní (osa Z HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 16 Kromě toho se přípustná úroveň expozice může v jednotlivých zemích lišit. Tyto informace by však měly uživateli stroje umožnit lepší posouzení nebezpečí a rizik HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 17 4 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Metalldrehmaschinen ED1000G und ED1000GDIG, nachfolgend jeweils vereinfachend als "Maschine" bezeichnet. Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen,...
Page 18 Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Holzmann Maschinen GmbH zur Folge. Anforderungen an Benutzer Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis...
Page 19 Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte • zu vermeiden. • Achten Sie auf ein sauberes Arbeitsumfeld Verwenden Sie nur einwandfreies Werkzeug, das frei von Rissen und anderen Fehlern (z.B. • Deformationen) ist. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 20 Entfernen Sie anfallende Späne niemals mit der Hand! Verwenden Sie dazu einen Späne- • Haken, Gummiwischer, Handbesen oder Pinsel. Beachten Sie bei Verwendung von Kühlschmierstoffen die Herstellerangaben und • verwenden Sie erforderlichenfalls ein Hautschutzmittel. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 21 Verletzungen oder sogar den Tod nach sich ziehen. Prüfen Sie Hebezeuge und Lastanschlagmittel deshalb vor dem Einsatz auf ausreichende Tragfähigkeit und einwandfreien Zustand. Befestigen Sie die Lasten sorgfältig. Halten Sie sich niemals unter schwebenden Lasten auf! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 22 Vermerken Sie sichtbare Transportschäden stets auf dem Lieferschein und überprüfen Sie die Maschine nach dem Auspacken umgehend auf Transportschäden bzw. auf fehlende oder beschädigte Teile. Melden Sie Beschädigungen der Maschine oder fehlende Teile umgehend Ihrem Händler bzw. der Spedition. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 23 Eine ungenügende Steifigkeit des Untergrunds führt zur Überlagerung von Schwingungen zwischen der Maschine und dem Untergrund (Eigenfrequenz von Bauteilen). Bei ungenügender Steifigkeit des Gesamtsystems werden schnell kritische Drehzahlen erreicht, was zu schlechten Drehergebnissen führt. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 24 Anleitung zu montieren und die elektrische Verbindung herzustellen. Montage DRO Die Halterung für die digitale Positionsanzeige (DRO) ist bereits vormontiert. Es ist die Anzeige lediglich auf der Halterung zu fixieren, und die Kabel via der Steckverbindungen anzuschließen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 25 Nach Montage und Inbetriebnahme empfiehlt sich vor dem ersten Arbeitseinsatz eine Überprüfung der Maschinenausrichtung und -nivellierung. Um die Arbeitsgenauigkeit zu gewährleisten, sollten Ausrichtung und Nivellierung in der Folge in regelmäßigen Abständen wiederholt werden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 26 Sie die Höhe des betreffenden Haltenocken-Bolzens nach. Dazu müssen Sie die Halteschraube (B) zunächst lösen, den Haltenocken-Bolzen durch Ein- bzw. Ausdrehen um jeweils eine volle Umdrehung nachstellen und die Halteschraube anschließend wieder fest anziehen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 27 5. Passen Sie den Zentrierabsatz am Aufnahmeflansch im Plan- und Rundlauf dem 4- Backenfutter durch Abdrehen an. 7.2.4 Spindelstock justieren Der Spindelstock (1) wurde werkseitig ausgerichtet. Sollte wider Erwarten eine Einstellung erforderlich sein, gehen Sie folgendermaßen vor: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 28 Achten Sie darauf, dass auf der ganzen Gleitführungsstrecke ein reibungsloser Lauf gewährleistet wird. Eine zu stramme Einstellung führt zu höherem Verschleiß und schwergängigem, ruckartigem Lauf. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 29 Siehe Wartung Sonstige Teile Schmierstellen finden Sie an der Antriebswelle, an Leit- und Zugspindel, am Plan- und Oberschlitten, an den Handrädern sowie am Reitstock. Schmieren Sie diese regelmäßig mit einer Fettpresse. Siehe Wartung HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 30 H I N W E I S Abweichung der Speisespannung und der Stromfrequenz Eine Abweichung vom Wert der Speisespannung von ± 5% ist zulässig. Im Speisenetz der Maschine muss eine Kurzschlusssicherung vorhanden sein! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 31 Montage- und Einstellanweisungen durchgeführt haben, dass Sie die Anleitung gelesen haben und mit den verschiedenen Funktionen und Sicherheitsmerkmalen dieser Maschine vertraut sind. Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen oder sogar zum Tod führen! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 32 Treten während des Testlaufs ungewöhnliche Geräusche oder Vibrationen auf, stellen Sie die Maschine sofort ab und lesen Sie den Abschnitt Fehlerbehebung. Finden Sie dort keine Abhilfe, wenden Sie sich an Ihren Händler bzw. an den Kundendienst. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 33 Drehfutterschutz geschlossen und alle Positionsschalter aktiv sind. Um die Maschine einzuschalten, drehen Sie den Hauptschalter (1) auf "ON". Der Hauptschalter der Maschine befindet sich auf der Rückseite des Spindelstocks. Nach dem Einschalten leuchtet die Betriebskontrollleuchte permanent. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 34 Verfügung und können mit dem Wahlhebel Drehzahleinstellung (B) eingestellt werden. Insgesamt stehen somit insgesamt 8 Drehzahlen zur Verfügung: L (min H (min 1000 1900 Verwenden Sie den Momenttaster, um das Einrasten in die einzelnen Schaltstellungen zu erleichtern. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 35 Legen Sie den Schalter nach oben, läuft das Drehfutter im Uhrzeigersinn. 8.4.3 Laufender Betrieb Benutzen Sie nur von Holzmann Maschinen empfohlene Drehfutter. Die maximale Spindelgeschwindigkeit für die Planscheibe mit Durchmesser Ø250 mm darf 1255 nicht überschreiten. Wenn Gewindeschneiden oder automatischer Vorschub nicht im Gebrauch ist, muss sich der Wahlhebel Vorschubrichtung in neutraler Stellung befinden, um die Abkoppelung der Leitspindel und der Zugspindel zu sichern.
Page 36 Quervorschub reichen von 0,022 bis 0,298 mm/U. Verwenden Sie die Tabellen seitlich am Getriebekasten zur Unterstützung, um die gewünschte Vorschubgeschwindigkeit einzustellen. = Wahlhebel; T= Zähnezahl z.B: 40T EVER Plan – oder Längsvorschub: Einrückhebel (M) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 37 (Schlossmutter)« (2) eingekuppelt werden muss, so dass das Werkzeug bei jedem Schritt wieder den gleichen Gewindegang aufnimmt. Auf dem unteren Ende der Gewindeuhrwelle befinden sich mehrere Zähnräder mit unterschiedlicher Zähnezahl, um metrischer Gewinde mit unterschiedlichen Gewindesteigungen HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 38 Die Drehmeißel-Schneide muss beim Plandrehen genau auf Spitzenhöhe eingestellt sein, damit eine zapfenfreie Stirnfläche entsteht. Durch Plandrehen werden ebene Flächen erzeugt, die rechtwinklig zur Werkstück-Drehachse liegen. Dabei unterscheidet man zwischen Quer-Plandrehen, Quer- Abstechdrehen und Längs-Plandrehen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 39 Lösen Sie dazu den Reitstock-Klemmhebel (1) und die Einstellschrauben (2) links und rechts am Reitstock. Der gewünschte Querversatz kann mit Hilfe der, auf der Rückseite des Reitstockes angebrachten Skala, eingestellt werden. Klemmhebel und Einstellschrauben abschließend wieder festziehen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 40 Futterschlüssel gedreht wird. Diese Backenkonfiguration wird verwendet, um konzentrische Werkstücke zu halten, die mit gleichem Druck von allen drei Backen zentriert werden. Im Lieferumfang ist auch ein Satz Umkehr-Aufsatzbacken enthalten, der zusätzliche Werkstückkonfigurationen ermöglicht. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 41 Die Planscheibe hat mehrere Schlitze für T- Nutenschrauben, die Spannmittel aufnehmen können. Montieren Sie die Planscheibe immer dann, wenn Sie der Meinung sind, dass das 3- oder 4-Backenfutter das Werkstück nicht sicher genug halten kann – siehe Abbildung links. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 42 Oberschlitten oder Längsschlitten. 8.10.6 Fixieren des Längsschlittens Die beim Plandrehen oder bei Einstech- bzw. Abstecharbeiten auftretende Schnittkraft kann zum Verschieben des Längsschlittens führen. Befestigen Sie deshalb den Längsschlitten mit der Feststellschraube. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 43 2. Drehen Sie den Oberschlitten in die gewünschte Position. 3. Klemmen Sie den Oberschlitten wieder fest. 8.10.9 Gewindedrehen Das Gewindedrehen oder Gewindeschneiden erfordert vom Bediener gute Drehkenntnisse und ausreichend Erfahrung. Siehe folgend ein erklärendes Beispiel. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 44 Kontrollieren Sie sämtliche Verbindungen zumindest wöchentlich auf festen Sitz. • Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn- und • Sicherheitsaufkleber der Maschine. Verwenden Sie nur einwandfreies und geeignetes Werkzeug • Verwenden Sie ausschließlich vom Hersteller empfohlene Originalersatzteile • HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 45 Ein zu großes Spiel der Führungsbahnen kann durch Nachstellen der Keilleisten verringert werden. Zum Nachstellen Drehen Sie die Nachstellschraube im Uhrzeigersinn. Die Keilleiste wird dadurch nach hinten geschoben und verringert das Spiel der jeweiligen Führungsbahn. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 46 Sie gegebenenfalls Ihre lokale Behörde für weitere Informationen bezüglich der ordnungsgemäßen Entsorgung. Versorgen Sie Getriebe mit Getriebeöl (empfohlen für ISO 12925-1 CKD, DIN51517 Teil 3 CLP, US Steel 224, AGMA 9005-E02) mit einer Viskosität von 220. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 47 H I N W E I S Kühlmittel sind giftig und dürfen nicht in die Umwelt gelangen! Beachten Sie die Herstellerhinweise, und kontaktieren Sie gegebenenfalls Ihre lokale Behörde für Informationen bezüglich ordnungsgemäßer Entsorgung. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 48 Abdeckung wieder schließen (auf Positionsschalter  achten!) 10.1.7 Backen auswechseln Zum Auswechseln der Backen müssen Sie das Drehfutter mit dem Futterschlüssel öffnen. In vollständig geöffneter Stellung können die Backen dann einzeln nacheinander herausgenommen werden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 49 Wenn die Kupplung aus irgendeinem Grund klemmt oder festsitzt und nicht rutscht, wenn sie sollte, muss der Druck der Kupplungsfeder reduziert werden. Dazu die beiden Stellschrauben (2) um eine Achtel Umdrehung lösen und anschließend erneut auf Schlupf prüfen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 50 Schaltdosenabdeckung für   Spannung geeignet korrekte Verdrahtung schwaches Stromnetz Kontaktieren Sie den Elektrofachmann   Maschine vibriert stark  Steht auf unebenen Boden Neu einrichten  Motorbefestigung ist lose Befestigungsschrauben anziehen   HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 51  Gewindedrehmeißel ist falsch  Drehmeißel auf Mitte einstellen Falsch eingespannt oder falsch  Winkel richtig schleifen angeschliffen  Richtige Steigung einstellen  Falsche Steigung  Werkstück auf genauen Durchmesser  Falscher Durchmesser vordrehen HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 52 The place of jurisdiction shall be the Regional Court of Linz or the court responsible for 4170 Haslach. Customer Service Address HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel +43 7289 71562 - 0 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 53 Modify, circumvent or disable the safety devices of the machine. The improper use or disregard of the versions and instructions described in this manual will result in the voiding of all warranty and compensation claims against Holzmann Maschinen GmbH. 15.2 User requirements The machine is designed for operation by one person.
Page 54 • it and who have been informed of the hazards arising from this work. • Ensure that unauthorised persons maintain a safe distance from the machine and keep children away from the machine. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 55 Risk of electric shock if incorrect electrical connections are used. • Risk of tripping due to supply lines on the floor. • Properly route supply lines and cables Mark unavoidable tripping hazards yellow-black HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 56 Ensure that the selected lifting equipment (crane, forklift, pallet truck, load sling, etc.) is in perfect condition. Lifting and transporting the machine may only be carried out by qualified personnel with appropriate training for the lifting equipment used. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 57 Under no circumstances should you use nitro thinner or other cleaning agents that could attack the machine's paint. Oil bare machine parts (e.g. machine bed, tailstock sleeve, feed spindle) with an acid-free lubricating oil. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 58 The anchored assembly is always useful when turning knives or turning tools with HM alloy are to be used and/or large parts up to the maximum capacity of the machine are to be machined. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 59 The bracket for the digital position indicator (DRO) is pre-assembled. You only have to fix the display on the bracket and connect the cables via the plug connections. Screw the threaded rod of the DRO into the bracket. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 60 N O T I C E Do not use cast iron chucks. Use ductile iron chucks only. Before disassembling the jaw chuck, place a stable board or chuck cradle under the spindle to protect the precision-ground surfaces. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 61 1. Clean the inner taper of the spindle holder. 2. Clean the morse taper and the taper of the centering tip. 3. Press the centring tip with the morse taper into the inner taper of the turning spindle holder. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 62 (K). Then tighten the fixing screws again and repeat the rotation, measurement and adjustment until the measured values match and the machine runs smoothly. 17.2.5 Adjusting the tailstock HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 63 Make sure that the oil level always reaches the mark of the sight glass (2). First oil change after 100 operating hours, then change the oil once a year or after 1000 operating hours. See Maintenance HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 64 3. Use the switch on the control panel to turn the coolant pump on or off. Use the flow valve to regulate the flow of coolant. 17.2.9 Function test Check all spindles for ease of movement! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 65 Check all bolted connections and tighten if necessary. Check Oil Levels Check the oil levels and top up with oil if necessary. Check Coolant Check the coolant level and top up the coolant if necessary. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 66 After checking that the coolant is flowing out of the nozzle, turn off the coolant switch. 18. Start the spindle and then apply the foot brake. The power supply to the motor should be interrupted and the spindle should stop immediately. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 67 18.3.2 Switching on the machine N O T I C E Note that the machine can only be started if the EMERGENCY STOP is unlocked, the jaw chuck guard is closed and all position switches are activated. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 68 (B). A total of 8 speeds are therefore available: L (min H (min 1000 1900 Use the intermittent push button to facilitate engagement in the individual switching positions. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 69 If you place the switch upwards, the jaw chuck runs clockwise. 18.4.3 Running operation Only use chucks recommended by Holzmann Maschinen. The maximum spindle speed for the Ø250 mm diameter face plate should not exceed 1255 min When threading or automatic feed is not in use, the selector lever feed direction should be in the neutral position to ensure disconnection of the lead screw and the feed screw.
Page 70 Use the tables on the side of the housing of the gearbox to set the desired feed rate. = selector lever; EVER T= number of teeth e.g. 40T Cross or longitudinal feed: engaging lever (M) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 71 The vertical position of the thread dial indicator is changed as required so that the gear selected for the desired thread pitch engages with the lead screw. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 72 Facing produces flat surfaces perpendicular to the workpiece axis of rotation. A distinction is made between transverse face turning, transverse cut-off turning and longitudinal face turning. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 73 (2) on the left and right of the tailstock. The desired transverse offset can be set with the help of the scale on the back of the tailstock. Finally retighten adjusting screws and clamping lever. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 74 This jaw configuration is used to hold concentric workpieces that are centred with the same pressure from all three jaws. A set of reversible top jaws is also included to allow additional workpiece configurations. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 75 3. Place the workpiece on the face plate, turn the tailstock sleeve so that the dead centre touches the workpiece. 4. Lock the quill when enough pressure is applied to hold the workpiece. Additional support may be required depending on the workpiece. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 76 The fixed centering point is located in the centre hole of the workpiece on the spindle head side. The rotating center point is located in the centering hole of the workpiece on the tailstock side. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 77 The return path is made with the clasp nut closed and the thread turning tool not engaged • by actuating the "Shift lever Direction of rotation". • Switch off the machine and reposition the chisel in small cutting depths with the cross slide. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 78 Head Stock Lead Screw Grease or fill all grease nipples and Feed Shaft lubricators with machine oil. Weekly Tailstock Top Slide Grease or fill all grease nipples and Cross Slide lubricators with machine oil. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 79 Supply gear oil (recommended for ISO 12925-1 CKD, DIN51517 Part 3 CLP, US Steel 224, AGMA 9005-E02) with a viscosity of 220. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 80 N O T I C E Coolants are toxic and must not be released into the environment! Follow the manufacturer's instructions and contact your local authority for information on proper disposal if necessary. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 81 The threaded segments (2) of the • jaws are graduated as shown in the figure. In addition, they are numbered • (1) from 1 to 3 to indicate the actual pitch in the lathe chuck. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 82 When the machine is not in use, store it in a dry, frost-proof and lockable place to prevent the formation of rust on the one hand and to ensure that unauthorised persons and in particular children have no access to the machine on the other hand. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 83  Thread chisel is incorrectly  Set lathe tool to centre clamped or incorrectly ground  Grinding angles correctly  Incorrect thread pitch  Set the correct gradient  Incorrect diameter  Pre-turn workpiece to exact diameter HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 84 Cher client, chère cliente ! Le présent manuel d'exploitation contient des informations et des recommandations importantes sur la mise en service et la manipulation des tours à métal ED1000G et ED1000GDIG, ci-après désignés simplement par « machine ». Le manuel fait partie intégrante de la machine et ne doit pas être retiré. Le conserver pour une utilisation ultérieure dans un endroit approprié, facilement accessible aux...
Page 85 L'utilisation non-conforme ou le non-respect des explications et instructions données dans ce manuel entraîne l'expiration de toutes les demandes de garantie et d'indemnisation à l’encontre de Holzmann Maschinen GmbH. 25.2 Exigences des utilisateurs La machine est conçue pour être utilisée par une seule personne. Les conditions préalables à...
Page 86 Assurer des conditions d'éclairage adéquates sur le lieu de travail pour éviter les effets • stroboscopiques ! Assurer un environnement de travail propre • • N'utiliser que des outils en parfait états, sans fissures et d'autres défauts (par exemple, des déformations). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 87 Ne jamais éliminer les copeaux à la main ! Utiliser une griffe à copeaux, une raclette, une • balayette ou un pinceau. Lors de l'utilisation de lubrifiants réfrigérants, suivre les instructions du fabricant et utiliser • un agent de protection de la peau si nécessaire. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 88 Pour cette raison, contrôler les engins de levage et les élingues avant utilisation pour vérifier leur capacité de charge et leur parfait état. Attacher les charges avec précaution. Ne jamais se tenir sous des charges suspendues ! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 89 Signaler immédiatement tout dommage de la machine ou pièce manquante à votre revendeur ou à votre entreprise de transport. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 90 Une rigidité insuffisante de la base entraîne une superposition de vibrations entre la machine et la base (fréquence propre des composants). Si l'ensemble du système n'est pas suffisamment rigide, les vitesses critiques sont rapidement atteintes, ce qui entraîne de mauvais résultats de rectification. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 91 être assemblés selon les instructions suivantes et le raccordement électrique doit être établi. Montage DRO La fixation pour l'affichage numérique de la position (DRO) est déjà pré-assemblé. Il suffit de fixer l'écran sur la fication et de connecter les câbles via les connecteurs. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 92 Après l'installation et la mise en service, il est recommandé de vérifier l'alignement et le nivellement de la machine avant la première utilisation. Pour garantir la précision du travail, l'alignement et le nivellement doivent être répétés à intervalles réguliers subséquents. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 93 (B), ajuster le réglage du boulon de la came de retenue en serrant ou desserrant d'un tour complet et resserrer fermement la vis de retenue. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 94 à 4 mors en tournant. 27.2.4 Ajustement de la poupée fixe La poupée fixe (1) a été alignée en usine. Si, contre toutes attentes, un réglage est nécessaire, procéder comme suit : HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 95 Veiller à assurer le bon fonctionnement tout au long du chemin du guidage à glissement. Un réglage trop serré entraînera une usure plus importante et une course lente et saccadée. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 96 Les points de lubrification se trouvent sur l'arbre d'entraînement, la vis-mère et la broche de chariotage, sur les chariots plans et supérieurs, les volants et la contrepoupée. Lubrifier régulièrement ces composants avec une burette. Voir Maintenance HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 97 Une déviation de la valeur de la tension d'alimentation de ± 5 % est autorisée. Un fusible de sécurité contre les courts-circuits doit être présent dans le réseau d'alimentation de la machine ! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 98 été exécutées, d'avoir lu le manuel et de s'être familiarisé avec toutes les fonctions et les caractéristiques de sécurité de la machine. Le non-respect de cet avertissement peut entraîner des blessures graves, voire la mort ! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 99 Si des bruits ou des vibrations inhabituels se produisent pendant l'essai, arrêter immédiatement la machine et lire la section Résolution de panne. Si vous n'y trouvez pas de solution, contactez votre revendeur ou le service clientèle. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 100 (1) sur « ON » (marche). L'interrupteur principal de la machine est situé sur l'envers de la poupée fixe. Après la mise en marche, le voyant de contrôle du fonctionnement s'allume en continu. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 101 élevées sont disponibles et peuvent être réglées avec le levier de sélection du réglage de la vitesse (B). Un total de 8 vitesses est ainsi disponible : L (min H (min 1000 1900 Utiliser le commutateur à action momentanée pour faciliter l'enclenchement dans les différentes positions de commutation. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 102 28.4.3 Mode courant N'utiliser que les mandrins de tour recommandés par Holzmann Maschinen. La vitesse maximale de la broche pour le plateau porte-outil de diamètre Ø250 mm ne doit pas dépasser 1255 min-1.
Page 103 Utiliser les tableaux sur le côté de la boîte à engrenages pour vous aider à régler la vitesse d'avance souhaitée. = Levier de sélection ; T= Nombre de EVER dents par ex. : 40T Avance longitudinale ou plane : Levier d'engrènement (M) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 104 La position verticale du cadran de réglage du filetage est modifiée selon les besoins, de sorte que l'engrenage sélectionné pour le pas de vis souhaité s'engrène avec la vis- mère. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 105 Le surfaçage produit des surfaces planes qui sont perpendiculaires à l'axe de rotation de la pièce. Une distinction est faite entre le surfaçage transversal, le tronçonnage transversal et le surfaçage longitudinal. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 106 (2) à gauche et à droite de la contrepoupée. Le décalage transversal souhaité peut être réglé à l'aide de l'échelle située à l'arrière de la contrepoupée. Enfin, resserrez le levier de blocage et les vis de réglage. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 107 égale des trois mors. Un jeu de mors supérieurs réversibles est également inclus dans la livraison, ce qui permet d'autres configurations de pièces. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 108 T qui peuvent recevoir des dispositifs de serrage. Montez le plateau porte-outil chaque fois que vous estimez que le mandrin à 3 ou 4 mors ne peut pas maintenir la pièce suffisamment fermement - voir l'illustration à gauche. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 109 La force de coupe qui se produit lors des opérations de rectification, de rainurage ou de tronçonnage peut provoquer le déplacement du chariot longitudinal. Par conséquent, fixez le chariot longitudinal à l'aide de la vis de blocage. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 110 28.10.9 Tournage de filets Le tournage ou le taraudage de filets exige de bonnes compétences en matière de rectification et une expérience suffisante de la part de l'opérateur. Voir un exemple explicatif ci-après. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 111 Vérifier régulièrement que les étiquettes d'avertissement et de sécurité sur la machine • sont en bon état et lisibles. • Utiliser uniquement des outils appropriés et adéquats N'utiliser que les pièces de rechange d'origine recommandées par le fabricant • HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 112 Un jeu excessif sur les voies de guidage peut être réduit en réajustant les lardons coniques. Pour le réglage, tournez la vis de réglage dans le sens horaire. Le lardon conique est ainsi poussé vers l'arrière et réduit le jeu de la coulisse correspondante. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 113 Appliquer de l'huile à engrenages d'une viscosité de 220 sur les mécanismes (recommandée pour ISO 12925-1 CKD, DIN51517 partie 3 CLP, US Steel 224, AGMA 9005-E02). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 114 Les liquides de refroidissement sont toxiques et ne doivent pas pénétrer dans l'environnement ! Suivez les instructions du fabricant et, si nécessaire, contactez vos autorités locales pour obtenir des informations sur l'élimination appropriée. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 115 30.1.7 Remplacement des mors Pour le remplacement des mors, vous devez ouvrir le mandrin de tour avec une clé à mandrin. En position entièrement ouverte, les mors peuvent ensuite être retirés l'un après l'autre. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 116 Si, pour une raison quelconque, le coupleur est collé ou bloqué et ne patine pas comme il le devrait, la pression du ressort du coupleur doit être réduite. Pour ce faire, desserrer les deux vis de réglage (2) d'un huitième de tour et vérifier à nouveau qu'il ne pantine pas. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 117 Faible courant de réseau Contacter l'électricien qualifié   La machine vibre Disposer sur un sol irrégulier Refaire l'alignement   fortement Fixation du moteur desserrée Serrer les vis de fixation   HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 118  Régler le burin de tour au centre erroné serré ou mal rectifié  Rectifier l'angle correctement  Pas erroné  Régler un pas correct  Mauvais diamètre  Effectuer une pré-rectification de la pièce à usiner au diamètre exact HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 119 Vážený zákazníku! Tento návod k použití obsahuje informace a důležité pokyny k bezpečnému uvedení soustruhů na kov ED1000G a ED1000GDIG, dále zjednodušeně nazývaných jen „stroj“, do provozu a k manipulaci s nimi. Návod je součástí stroje a nesmí být odstraněn. Uchovávejte jej pro budoucí použití na vhodném místě, které...
Page 120 Změna, obcházení bezpečnostních prvků stroje nebo jejich uvádění mimo provoz. Použití v rozporu s určením, resp. nerespektování výkladu a pokynů, uvedených v tomto návodu, bude mít za následek zánik veškerých nároků vůči společnosti HOLZMANN MASCHINEN GmbH na poskytnutí záruky a náhrady škody.
Page 121 Používejte jen bezvadné nářadí bez prasklin a jiných vad (např. deformací). Před zapnutím stroje odstraňte nástrojové klíče a jiné nastavovací nářadí. • Z prostoru kolem stroje odstraňujte překážky (např. prach, špony, uříznuté části obrobků • atd.). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 122 Nikdy neodstraňujte třísky ručně! Používejte k tomu háček na třísky, pryžovou stěrku, ruční košťátko nebo štětec. Při používání chladicích maziv se řiďte údaji výrobce a v případě potřeby použijte • prostředek na ochranu pokožky. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 123 Proto před použitím zkontrolujte, zda mají zvedací zařízení a uvazovací prostředky dostatečnou nosnost a zda jsou v bezvadném stavu. Břemena pečlivě upevněte! Nikdy se nezdržujte pod visutými břemeny! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 124 Zjevné škody způsobené přepravou vždy poznamenejte na dodací list a stroj zkontrolujte ihned po rozbalení, zda nevykazuje škody způsobené přepravou, resp. zda nechybí některé díly nebo nejsou poškozeny. Poškození stroje nebo absenci dílů ihned oznamte prodejci, resp. přepravci. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 125 Kotvená montáž OZNÁMENÍ Nedostatečná tuhost podkladu způsobuje překrývání vibrací mezi strojem a podkladem (vlastní frekvence součástí). Pokud je tuhost celého systému nedostatečná, rychle se dosáhne kritických otáček, což vede ke špatným výsledkům soustružení. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 126 Montáž DRO Držák pro digitální indikaci polohy (DRO) je již předběžně namontován. Jediné, co musíte udělat, je připevnit indikaci k držáku a připojit kabely pomocí konektorových přípojek. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 127 Nastavení stroje 37.2.1 Vyrovnání/nivelace stroje Po montáži a uvedení do provozu doporučujeme před prvním použitím zkontrolovat vyrovnání a nivelaci stroje. Pro zajištění přesnosti práce je třeba vyrovnání a nivelaci následně v pravidelných intervalech opakovat. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 128 Pokud je blokovací linie vačky mimo značky V, nastavte znovu výšku příslušného šroubu přídržné vačky. Za tímto účelem musíte nejprve povolit přídržný šroub (B), nastavit šroub přídržné vačky zašroubováním, resp. vyšroubováním o celou otáčku a poté přídržný šroub opět utáhnout. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 129 5. Středicí výstupek na upínací přírubě přizpůsobte otočením čtyřčelisťovému sklíčidlu ve vystředěném běhu a čelním házení. 37.2.4 Seřízení vřeteníku Vřeteník (1) je vyrovnán z výroby. Pokud je oproti očekávání nutné nastavení, postupujte následovně: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 130 šroub vodicí lišty a současně mírně utáhnete přední. Dbejte na to, aby byl zaručen hladký chod po celém úseku kluzných vodítek. Pokud je nastavení příliš tuhé, vede to ke zvýšenému opotřebení a těžkému, trhavému chodu. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 131 1000 provozních hodin. Viz Údržba Ostatní části Mazací místa najdete na hnacím hřídeli, vodicím šroubu a tažném hřídeli, příčných a horních saních, ručních kolech a na koníku. Pravidelně je mažte mazacím lisem. Viz Údržba HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 132 2. Zkontrolujte, zda napájecí napětí a frekvence proudu odpovídají specifikacím stroje. OZNÁMENÍ Odchylka napájecího napětí a frekvence proudu Odchylka ±5 % od hodnoty napájecího napětí je povolena. V napájecí síti stroje musí být zkratová pojistka! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 133 že jste si přečetli návod a že jste seznámeni s různými funkcemi a bezpečnostními prvky tohoto stroje. Při nedodržení tohoto varování může dojít k těžkým zraněním nebo dokonce k úmrtí! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 134 Nejvyšší otáčky mohou být spuštěny až po 10 hodinách provozu. Pokud se během zkušebního provozu objeví neobvyklé zvuky nebo vibrace, okamžitě stroj vypněte a přečtěte si kapitolu Odstraňování poruch. Pokud zde nenajdete řešení, obraťte se na svého prodejce nebo zákaznický servis. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 135 Chcete-li stroj zapnout, otočte hlavní spínač (1) do polohy „ON“. Hlavní spínač stroje je umístěn na zadní straně vřeteníku. Po zapnutí nepřetržitě svítí provozní kontrolka. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 136 „H“, jsou k dispozici vysoké otáčky a lze je nastavit volicí páčkou pro nastavení otáček (B). Celkově je tedy k dispozici 8 počtů otáček: L (min H (min 1000 1900 Použijte tlačítko okamžitého chodu a usnadněte si zaaretování v jednotlivých spínacích polohách. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 137 38.4.3 Probíhající provoz Používejte pouze soustružnická sklíčidla doporučená společností Holzmann Maschinen. Maximální rychlost vřetena pro lícní desku o průměru Ø 250 mm nesmí překročit 1255 ot/min. Pokud se nepoužívá řezání závitů nebo automatický posuv, musí být volicí páka směru posuvu v neutrální...
Page 138 0,022 do 0,298 mm/ot. Pro nastavení požadované rychlosti posuvu použijte jako pomůcku tabulky na boku převodové skříně. = volicí páka; T= počet zubů, např.: 40T EVER Příčný nebo podélný posuv: Aretační páka (M) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 139 Vertikální poloha závitového indikátoru se mění podle potřeby tak, aby ozubené kolo, zvolené pro požadované stoupání závitu, zapadlo do vodicího šroubu. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 140 že čelní plocha bude bez čepů. Při čelním obrábění vznikají rovné plochy, které svírají pravý úhel s osou otáčení obrobku. Přitom rozlišujeme příčné čelní soustružení, příčné upichování a podélné čelní soustružení. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 141 Za tím účelem povolte svěrací páku koníku (1) a regulační šrouby (2) na levé a pravé straně koníku. Požadovaný příčný posun lze nastavit pomocí stupnice na zadní straně koníku. Nakonec svěrací páku a regulační šrouby znovu utáhněte. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 142 Toto uspořádání čelistí se používá k upínání soustředných obrobků, které jsou vystředěny stejným tlakem všech tří čelistí. Součástí dodávky je také sada reverzních výměnných čelistí, které umožňují další konfigurace obrobků. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 143 Lícní deska má několik otvorů pro šrouby s T-drážkou, do kterých lze umístit upínací prostředek. Lícní desku namontujte vždy, když se domníváte, že tří- nebo čtyřčelisťové sklíčidlo nemůže obrobek dostatečně pevně uchytit – viz obrázek vlevo. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 144 Přísuv pro hloubku záběru se provádí pomocí horních nebo podélných saní. 38.10.6 Upevnění podélných saní Řezná síla, která vzniká při zapichování, resp. upichování, může způsobit posouvání podélných saní. Proto podélné saně zajistěte zajišťovacím šroubem. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 145 2. Otočte horní saně do požadované polohy. 3. Horní saně opět zajistěte. 38.10.9 Soustružení závitů Soustružení nebo řezání závitů vyžaduje od pracovníka obsluhy dobré znalosti soustružení a dostatečné zkušenosti. Viz vysvětlující příklad níže. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 146 Nejméně jednou týdně zkontrolujte těsnost a utažení všech spojů. • Bezvadný stav a čitelnost varovných a bezpečnostních nálepek na stroji pravidelně • kontrolujte. • Používejte jen bezvadné a vhodné nářadí. Používejte výhradně originální náhradní díly doporučené výrobcem. • HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 147 Seřízení klínových lišt Nadměrnou vůli vodicích drah lze snížit seřízením klínových lišt. Seřízení provedete otáčením stavěcího šroubu ve směru hodinových ručiček. Tím se klínová lišta posune dozadu a zmenší vůli příslušné vodicí dráhy. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 148 Pro převodovku používejte převodový olej (doporučeno pro ISO 12925-1 CKD, DIN51517 část 3 CLP, US Steel 224, AGMA 9005-E02) s viskozitou 220. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 149 40.1.5 Kontrola a čištění systému chladicí kapaliny OZNÁMENÍ Chladicí kapaliny jsou toxické a nesmí uniknout do životního prostředí! Dodržujte pokyny výrobce a pro informace, týkající se možností správné likvidace, popřípadě kontaktujte místní orgány. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 150  Stavěcí matice opět pevně utáhněte. Kryt znovu zavřete (pozor na polohový spínač!)  40.1.7 Výměna čelistí Chcete-li vyměnit čelisti, musíte otevřít sklíčidlo pomocí sklíčidlového klíče. Ve zcela otevřené poloze pak lze čelisti vyjmout jednotlivě jednu po druhé. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 151 Pokud spojka z nějakého důvodu vázne nebo je zablokovaná a neprokluzuje, když by měla prokluzovat, je třeba tlak pružiny spojky snížit. Za tímto účelem povolte oba regulační šrouby (2) o osminu otáčky a poté znovu zkontrolujte prokluz. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 152  Příliš vysoká rychlost řezu  Zvolte nižší rychlost řezu životnost  Příliš velký přísuv  Menší přísuv (přídavek na obrobení načisto  Příliš malé chlazení nesmí překročit 0,5 mm)  Více chlazení HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 153  Nůž na řezání závitů je špatně  Soustružnický nůž nastavte na střed špatný upnutý nebo špatně nabroušený  Správně bruste úhly  Nesprávné stoupání  Nastavte správné stoupání  Nesprávný průměr  Obrobek předsoustružte na přesný průměr HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 154 SCHALTPLAN / WIRING DIAGRAM / SCHÉMA ÉLECTRIQUE / ZAPOJOVACÍ SCHÉMA SCHALTPLAN / WIRING DIAGRAM / SCHEMA ELECTRIQUE / ZAPOJOVACÍ SCHÉMA HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 155 (CZ) S náhradními díly HOLZMANN používáte náhradní díly, které jsou ideálním způsobem vzájemně zkoordinovány. Optimální přesnost lícování dílů zkracuje dobu montáže a prodlužuje životnost. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 156 Vždy uveďte typ stroje, číslo náhradního dílu a označení. Abychom předešli nedorozumění v případě, že nepožadujete náhradní díly prostřednictvím online katalogu náhradních dílů - přiložte výkres náhradních dílů, na kterém jsou požadované náhradní díly zřetelně vyznačeny. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 157 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY 45.2 Explosionszeichnung / exploded view / Vue éclatée / Výkres v rozloženém stavu Bed Assembly (1) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 158 SPRING PIN 4×32 CONTROL ROD FEED ROD Tr22×4-7h LEADSCREW Tr22×3.175-7h SPRING PIN 5×20 SOCKET HEAD SCREW M6×16 SHORT RACK LONG RACK Oriented key 4×50 COLLAR SCREW M8×8 spring 6×1×15 ASSEMBLING PIN № Name Specification HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 159 TAPER PIN 6×45 OIL CUP SOCKET HEAD SCREW M8×60 SCREW M8×12 PLECTRUM SOCKET HEAD SCREW M8×16 SCREW M4×42 switch COVER SCREW M4×10 COVER COVER HEXAGON HEAD TAP BOLT M12×45 WASHER SOCKET HEAD SCREW M10×35 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 160 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Bed Assembly (2) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 161 Left Stand Side Cover M6X10 Left Stand Side Cover Extension Spring Shaft Hex socket cap screw M6×40 Roll Pin 5×40 Rocker Roll Pin 5×28 Shaft Left bracket Hex Nut Stand Plate Brake pedal Shaft Right Stand HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 162 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Cover Coolant Chute Right Stand Side Cover Hex socket cap screw M4×6 Collant Hose Collar Limit Switch Cover Limit Switch YBLXW-5/11N1 Pan Head Screw M4X40 Collar Set Screw M6X12 Right Bracket HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 163 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Headstock Assembly (1) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 164 Radial thrust bearing 6204 washer gear gear washer gear gear gear 8×55 shaft O-ring 47×3.1 collar End cover gasket Radial thrust bearing 32012/P5 gear gear 8×18 gear circlip Radial thrust bearing 32015/P5 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 165 Tailor-made ring spring Tailor-made key 6×18 screw M6×8 8×85 spindle O-ring 25×2.4 shaft circlip Radial thrust bearing 16004 gear circlip shaft Oil seal 24×32×5 washer Socket head screw M5×16 collar gasket gear HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 166 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Headstock Assembly (2) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 167 Y1-6×1×10 screw M8×8 Circlip screw M6×16 Handle base Handle base Position sign plate handle screw M6×8 spring Y1-5×1×25 Steel ball Handle base Shift fork rocker Spring pin 4×18 shaft O-ring 10×1.9 Copper washer HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 168 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Gear Box Assembly (1) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 169 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Gear Box Assembly (2) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 170 M16×1.5 (38) Copper washer Radial thrust ball bearing 6004 gasket flange Oil seal SD25X40X7 shaft gear gear Space washer gear Space washer Space washer gear Space washer gear gear gear Space washer gear HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 171 Steel ball spring Y1-6×1×25 screw M8×8 washer Socket head screw M6×12 Position sign screw M4×6 Aluminum plate Oil sight Spring pin 4×25 Socket head screw M6×20 cover gasket screw M4×6 Cover-2 Cover-1 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 172 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Change Gears & Cover HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 173 M5X8 Flat Washer Motor Cover Switch QKS8 Pan Head Screw M4X30 Hex Nut Hex socket cap screw M5X50 Hex socket cap screw M6X12 Door Cover Hex lock Nut Flat Washer Door Latch Assy HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 174 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Apron HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 175 Socket Head Cap Screw M8×50 Thread Dial Body (For Imperial Use) Helical Gear Washer Hexagon Nut M8×50 Helical Gear Spacer Helical Gear Helical Gear Button Head River 2×5 Helical Gear Chart Indicator Table HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 176 Bolt Handle Cross Recessed Head Screw M6×15 Washer Handle Wheel Dial Socket Head Cap Screw M5×25 Bracket Spacer Double Round Head Key 5×5×20 Gear Shaft Socket Head Cap Screw M8×30 Taper Pin 8×40 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 177 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Cross Slide Assembly (1) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 178 Screw plug strip Right rubber wiper plate Cup head screw M5×12 Coach bolt M8×25 Hexagon head nut hexagon(al) head tap bolt M8×25 Back strip wedge plate Back rubber wiper screw M8×16 screw M6×12 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 179 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Cross Slide Assembly (2) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 180 Screw plug strip Right rubber wiper plate Cup head screw M5×12 Coach bolt M8×25 Hexagon head nut hexagon(al) head tap bolt M8×25 Back strip wedge plate Back rubber wiper screw M6×12 screw M8×16 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 181 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Square Tool Post HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 182 Metric or inch 4×14 bracket Socket head screw M6×16 Thrust ball bearing 51103 Index ring spring Y1-5×1×12 Steel ball Handle wheel collar bolt screw M6×25 Adjusting screw bolt collar screw M6×16 Adjusting bolt HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 183 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Tailstock Assembly HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 184 M8x40 screw M12×45 washer Adjusting screw screw M6×25 screw M6×8 handle eccentricity shaft Draw-in bolt Spring pin 4×50 base Socket head screw M6x40 Tailor-made washer spring Tailor-made washer Clamp plate washer Hexagon nut HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 185 Specification KNOB M32X8 3X18 COLLAR SCREW COLLAR CLAPPING HEAD UPSIDE OF CENTER REST SCREW M6X18 SCREW M6X30 SCREW 5X24 DOWNSIDE OF CENTER REST WASHER SCREW M6X6 CLAMP SCREW M12X65 FOLLOW REST SCREW M8X46 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 186 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Coolant System & Work Light HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 187 Socket head screw M5×12 Liquid nozzle bracket Socket head screw M6×16 Lock connecting M20×1.5 Plastic tube screw M6×12 pipe Metal cooling tube Lock connecting M12×1 connecting Socket head screw M5×12 pump Hexagon nut Water tank HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 188 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Electric Assembly HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 189 Socket head screw M5×12 Fixing rail clip Electric box Power switch ZB2-BE102C Fast-stop knob ZB2-BE101C Button switch LAY3-11X/2 380V Indication light AD62-22D/S 24V white screw M5×10 Hemicycle clip C-16 PVC tube Φ16×1200 Elbow connecting HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 190 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Protecting for Chucks & Change Gears Name Specification Protecting glass screw M4×10 Iron cover Spring pin 4×25 shaft Socket head screw M6×45 screw M6×16 Casting box screw M4×25 switch Baffle-iron HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 191 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Leadscrew Guard Name Specification bracket Socket head screw M5×10 Spring cover Left bracket Socket head screw M6×12 Left bracket Right bracket Right bracket bracket HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 192 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Safety Clutch for Feed Rod Name Specification shaft Steel ball Spring pin 4×42 clutch spring Y1-6×1×25 screw M8×8 screw M6×10 cover bearing 51104 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 193 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Safety Protecting Glass Name Specification screw M6×8 Iron bracket shaft screw M5×8 Protecting glass Oriented sleeve washer screw M4×8 screw M5×10 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 194 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / NÁHRADNÍ DÍLY Optional Accessories: Demarcation Framework for Longitudinal Travel Name Specification Index ring Spring pin 3×6 shaft screw M6×10 Casting body plate Socket head screw screw M5×16 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...
Page 195 Bezeichnung / name / Désignation / Označení METALLDREHBANK / METAL LATHE / TOUR À MÉTAUX / SOUSTRUH NA KOVY Typ / model / Type / Typ ED1000G | ED1000GDIG EU-Richtlinien / EC-directives / Directives UE / Směrnice EU 2006/42/EC 2014/30/EC 2011/65/EC Angewandte Normen / applicable Standards / Normes applicables / Aplikované...
Page 196 SERVICE Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage per Mail an service@holzmann-maschinen.at.
Page 197 MASCHINEN GmbH will pick up the defective machine from the dealer. Return shipments by dealers which have not been coordinated with HOLZMANN MASCHINEN GmbH will not be accepted. A RMA number is an absolute must-have for us - we won‘t accept returned goods without an RMA number! 3.) Regulations...
Page 198 2.) Message Le revendeur signale par écrit à HOLZMANN MASCHINEN GmbH le défaut qui s'est produit sur l'appareil. Si la demande de garantie est justifiée, l'appareil sera retiré chez le revendeur HOLZMANN MASCHINEN GmbH ou envoyé à HOLZMANN MASCHINEN GmbH par le revendeur.
Page 199 Prodejce písemně oznámí vzniklou závadu na přístroji společnosti HOLZMANN MASCHINEN GmbH. V případě oprávněného nároku ze záruky si společnost HOLZMANN MASCHINEN GmbH přístroj vyzvedne u prodejce nebo ji prodejce zašle společnosti HOLZMANN MASCHINEN GmbH. Vrácené zásilky nebudou bez předchozí dohody se společností HOLZMANN MASCHINEN GmbH akceptovány a nemohou být přijaty.
Page 200 V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ED1000G | ED1000GDIG...

This manual is also suitable for:

Ed1000g

HOLZMANN MASCHINEN ED1000GDIG User Manual

Available languages

Quick Links

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HOLZMANN MASCHINEN ED1000GDIG

Summary of Contents for HOLZMANN MASCHINEN ED1000GDIG

This manual is also suitable for:
