66RT

User Manual / 使用說明書 / 使用说明书

ユーザーマニュアル

Руководство пользователя

Top of Low-Cost Digital Multimeters

高性價比數字萬用表

高价格数字万用表

低コストデジタルマルチメーター

Мультиметр цифровой

YEAR S

LIMITE D

WARRANTY

Need help?

Do you have a question about the 60 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for APPA 60 Series

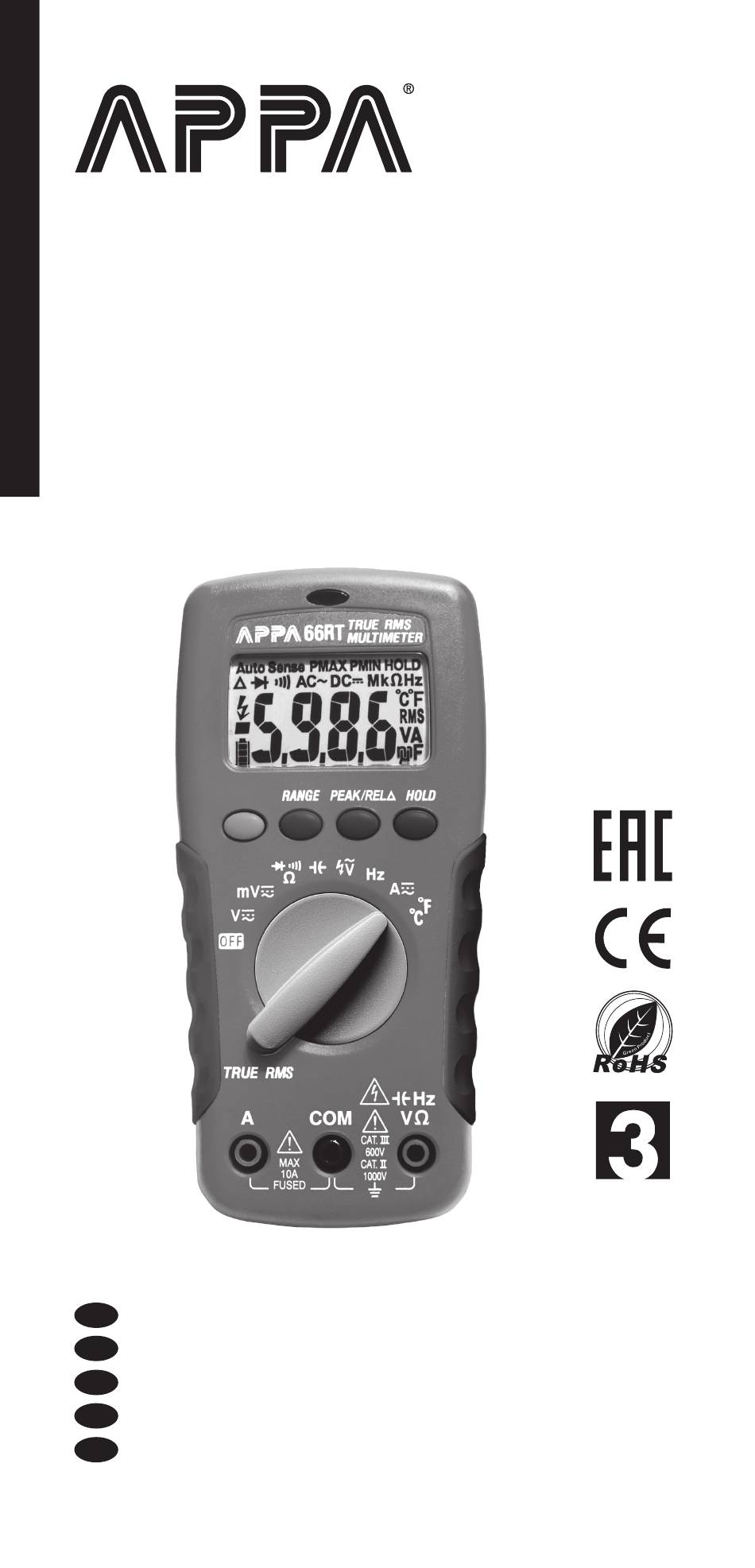

Page 1 66RT User Manual / 使用說明書 / 使用说明书ユーザーマニュアル Руководство пользователя YEAR S LIMITE D WARRANTY Top of Low-Cost Digital Multimeters 高性價比數字萬用表高价格数字万用表低コストデジタルマルチメーター Мультиметр цифровой...
Page 2 66RT Read First Safety Information Warning • If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired. • Always use proper terminals, switch position, and range for measurements. •...
Page 3 66RT • Do not attempt a current measurement when the open voltage is above the fuse protection rating. Suspected open voltage can be checked with voltage function. • Never attempt a voltage measurement with the test lead inserted into the A input terminal. •...
Page 4 66RT Cleaning Periodically wipe the case with a dry cloth and detergent. Do not use abrasives or solvents. Front Panel Illustration 1. Voltsense Light 2. LCD display : 6000 counts 3. Push-buttons. 4. Rotary switch for turn the Power On / Off and select the function.
Page 5 66RT Making Basic Measurements The figures on the following pages show how to make basic measurements. Caution When connecting the test leads to the DUT (Device Under Test) connect the common test leads before connecting the live test leads ; when removing the test leads, remove the live test leads before removing the common test leads.
Page 6 66RT Measuring AC/DC Current Disconnect Dial the switch and press the Function button to select the measuring function. Measuring Capacitance Dial the switch to select the measuring function.
Page 7 66RT Measuring Continuity / Diode / Resistance Black Black Black Dial the switch and press the Function button to select the measuring function.
Page 8 66RT Measuring Temperature °C / °F Press Function Button Sensor K Type Dial the switch and press the Function button to select the measuring function. (°C / °F) Set the default temperature units...
Page 9 66RT Using The Function Function Button Press Press Function Function Button Button Press Function Button >2 Sec to Auto Sense Mode Switch Function Position Auto Auto Auto Sense Auto Sense Auto Auto Auto Sense Auto Auto Press the Function button to change the function on the same switch position.
Page 10 66RT Range Button Press Press Press Press Range Button >2 Sec to Auto Mode Peak Hold Press Button > 2 sec Leave the peak hold mode In the Peak Hold function ,the meter records the peak min. value and the peak max. value when the inputs goes below the recorded peak min.
Page 11 66RT Smart Hold The meter will beep continuously and the display will flash if the measured signal is larger than the display reading by 50 counts. (However ,it can not detect across the AC and DC Voltage /Current). VoltSense Do not hold across this line when sensing the hazardous voltage.
Page 12 66RT Auto Power Off Wake-up the meter by dialing the switch or pressing any button. Disable Auto Power Off Function Button Dial the switch to off position ,then keep the Function button down and turn the meter on.
Page 13 66RT Testing LCD Monitor Dial the switch to off position ,then keep the HOLD button down and turn the meter on. Fuse Replacement Fuse type : FAST-ACTING FUSE 11A/1000V – 20KA (10x38mm)
Page 14 66RT Low battery and Battery Replacement Replace the battery as soon as the low battery indicator appears, to avoid false reading. Refer to the following figure to replace the batteries Caution Remove test leads from Meter before opening the battery cover or Meter case.
Page 15 66RT Specifications General Specifications Maximum voltage applied to any terminal : 1000 Vac rms or 1000 Vdc. Display : 6000 counts. Polarity Indication : Automatic, positive implied, negative indicated. Overrange Indication : "OL" or "-OL" Batteries Life : 150hours ALKALINE Battery Low Batteries Indication : Voltage drops below operating voltage, will flash.
Page 16 66RT Electrical Specifications Accuracy is given as ±(% of reading + counts of least significant digit) at 23°C ± 5°C, with relative humidity Less than 80% R.H. Accuracy is specified for a period of one year after calibration. 1. Temperature coefficient 0.15 x (Specified accuracy) / °C , <...
Page 17 66RT 4. AC Voltage Range Resolution Accuracy (Sine Wave) 60.00mV 0.01mV ±(1.2% + 5 dgt) 600.0mV 0.1mV 6.000V 0.001V 60.00V 0.01V ±(1% + 5 dgt) 600.0V 0.1V 1000V LCD displays 0 counts when the reading < 20 counts (60.00mV range only) LCD displays 0 counts when the reading <...
Page 18 66RT LCD displays 0 counts when the reading < 10 counts (10.00A range) Frequency Response: 45 ~ 500Hz (Sine Wave) Maximum measurement time: 5 minutes at 10A with at least 20 minutes rest time. Overload Protection: AC/DC 11A 7. Resistance Range Resolution Accuracy...
Page 19 66RT 9. Diode Range Resolution Accuracy 1.500V 0.001V ±(1% + 3 dgt) Open Circuit Voltage : Approx. 1.8V Max. Short Current : Approx. 400μA Overload Protection : AC/DC 600V 10. Capacitance Range Resolution Accuracy 10.00nF 0.01nF ±(1.9% + 8 dgt) 100.0nF 0.1nF ±(1.9% + 8 dgt)
Page 20 66RT 12. Frequency Range Resolution Accuracy 6000Hz 0.1Hz ±(0.1% + 2 dgt) 60.00kHz 0.01kHz ±(0.1% + 2 dgt) 100.0kHz 0.1kHz ±(0.1% + 2 dgt) Min. Sensitivity (Sine Wave, RMS Value) : 8V Min. Frequency : 1Hz Overload Protection : AC/DC 1000V 13.
Page 21 66RT 請務必閱讀安全性資訊警告 · 若未以製造商指定的方式使用設備，設備的保護作用可能會降低。 · 務必以正確的端子、開關位置和量程進行量測。 · 為降低火災或觸電風險，請勿在爆炸性氣體或蒸氣周遭使用本產品。 · 請先量測已知電壓，以確認儀表功能正常。若有疑問，請送修儀表。 · 請勿在電極間或任一電極與接地間施加超過儀表上標示的額定電壓。 · 為避免讀表錯誤進而導致觸電和受傷，請在低電量圖示閃爍／出現時更換電池。 ·...
Page 22 66RT 注意 · 切換功能旋轉開關的位置時，請先將測試棒從測試點移開。 · 切勿將電壓源連接設定在電阻、二極體、導通性和電容位置的功能旋轉開關。儀表上和說明書內的標誌觸電風險請參閱說明書 AC 量測 DC 量測電池保險絲接地雙重或加強絕緣保護的設備符合歐盟指令請勿隨意丟棄本產品。維護請勿嘗試修理儀表。儀表並未內含使用者可自行維修的零件。只有符合資格的人員可進行修繕或維修工作。清潔以乾布和清潔劑定期擦拭外殼。請勿使用研磨劑或溶劑。...
Page 23 66RT 正面面板圖示 �.電壓偵測燈 �.LCD 顯示螢幕：�� 計數 �.按鍵。 �.用於開關機及選擇功能的旋轉開關。 �.Hz、V、Ω、°C 功能輸入端子。 �.共用（接地參照）輸入端子。 �.A 功能輸入端子。 1 電壓偵測燈 LCD 顯示螢幕 3 按鍵旋轉開關 V, , ,°C 輸入端共用輸入端 A 輸入端...
Page 24 66RT 進行基本量測下列圖示說明如何進行基本量測。注意將測試棒連接到 DUT （被測件）時，請在連接帶電測試棒前先連接共用測試棒。將測試棒移開時，先移開帶電測試棒，再移開共用測試棒。量測 AC／DC 電壓／頻率調整開關，並按下功能鍵選擇量測功能。...
Page 25 66RT 量測 AC／DC 電流分離調整開關，並按下功能鍵選擇量測功能。量測電容調整開關選擇量測功能。...
Page 26 66RT 量測導通性／二極體／電阻紅色黑色紅色黑色紅色黑色調整開關，並按下功能鍵選擇量測功能。...
Page 27 66RT 量測 °C／°F 溫度按住功能鍵 K 型感測器排氣口或導管調整開關，並按下功能鍵選擇量測功能。 (°C / °F) 設定預設的溫度單位或...
Page 28 66RT 使用功能功能鍵按住按住功能鍵功能鍵按住功能鍵超過 � 秒進入自動感應模式開關功能位置自動感應自動自動自動感應自動自動自動感應自動自動按下功能鍵，切換同一開關位置的功能。...
Page 29 66RT Range 鈕按住按住按住按住 Range 鈕超過 � 秒進入自動模式峰值保留按住 �秒按住按住按鈕超過 � 秒離開峰值保留模式按住在峰值保留功能下，儀表會記錄最小峰值和最大峰值。輸入值小於記錄的最小峰值或大於最大峰值時，儀表會記錄新數值。按 Hold 鈕暫停記錄。...
Page 30 66RT 智慧保留按住按住若量測到的訊號超過顯示讀值 �� 計數，儀表將持續發出嗶嗶聲，且螢幕會閃爍。（然而，儀表無法偵測超過 AC 和 DC 電壓／電流的訊號）。電壓偵測檢測到危險電壓時，請勿將手握超過這條線。調整開關選擇量測功能。注意螢幕顯示的斜槓數量代表電場的強度。若未顯示，也可能存在電壓。...
Page 31 66RT 自動關機功能 ��分鐘旋轉開關或按下任一按鈕以喚醒儀表。關閉自動關機功能功能鍵調整開關至 Oﬀ 的位置，然後按住功能鍵並開啟儀表。...
Page 32 66RT 測試 LCD 監測螢幕調整開關至 Oﬀ 的位置，然後按住 HOLD 鈕並開啟儀表。更換保險絲 � 保險絲種類：快速保險絲 ��A/��V ‒ ��KA (��x��mm)
Page 33 66RT 低電量與電池更換出現低電量圖示時，請盡速更換電池，以免讀數錯誤。請按照下列圖示更換電池：注意開啟電池蓋或儀表外殼前，請先從儀表取下測試棒。...
Page 34 66RT 規格基本規格施加於端子的最高電壓限制： �� Vac rms 或 �� Vdc 。顯示螢幕： �� 計數。極性指示：自動正負極顯示。超壓顯示：「OL」或「-OL」電池壽命：鹼性電池 �� 小時低電量顯示：電壓低於操作電壓時，會閃爍。電力需求： � 顆 AAA 電池操作溫度...
Page 35 66RT 電氣規格溫度 ��°C ± �°C 且相對溼度低於 ��% R.H. 時，準確度 ± （% 讀值 + 最低有效位數）。以一年為周期進行重新校準後，測試準確度。 �.溫度係數 �.�� x (指定準確度) / °C ， < ��°C 或 > ��°C �.AC 功能 ACV 和 ACA 規格值為交流耦合，且為真有效值。計數為 ��...
Page 36 66RT �.AC 電壓量程解析度準確度（正弦波） ��.��mV �.��mV ±(�.�% + � dgt) ��.�mV �.�mV �.��V �.��V ��.��V �.��V ±(�% + � dgt) ��.�V �.�V ��V �V 讀值 < �� 計數時， LCD 會顯示計數為 � （僅限 ��.��mV 量程）讀值 < �� 計數時， LCD 會顯示計數為 � （其他量程）輸入阻抗...
Page 37 66RT �.電阻量程解析度準確度 ��.�Ω �.�Ω ±(�.�% + � dgt) �.��kΩ �.��kΩ ±(�.�% + � dgt) ��.��kΩ �.��kΩ ±(�.�% + � dgt) ��.�kΩ �.�kΩ ±(�.�% + � dgt) �.��MΩ �.��MΩ ±(�.�% + � dgt) ��.��MΩ* �.��MΩ ±(�% + � dgt) * 量測...
Page 38 66RT �.二極體量程解析度準確度 �.��V �.��V ±(�% + � dgt) 開路電壓：約 �.�V 最大短路電流：約 ��μA 過載保護： AC/DC ��V ��.電容量程解析度準確度 ��.��nF �.��nF ±(�.�% + � dgt) ��.�nF �.�nF ±(�.�% + � dgt) ��nF �nF ±(�.�% + �...
Page 39 66RT ��.頻率量程解析度準確度 ��Hz �.�Hz ±(�.�% + � dgt) ��.��kHz �.��kHz ±(�.�% + � dgt) ��.�kHz �.�kHz ±(�.�% + � dgt) 最低靈敏度（正弦波、有效值）： �V 最低頻率： �Hz 過載保護： AC/DC ��V ��.峰值保留指定準確度 ± 200 位數。 DC 訊號響應時間...
Page 40 66RT 请务必阅读安全性资讯警告 · 若未以制造商指定的方式使用设备，设备的保护作用可能会降低。 · 务必以正确的端子、开关位置和量程进行量测。 · 为降低火灾或触电风险，请勿在爆炸性气体或蒸气周遭使用本产品。 · 请先量测已知电压，以确认仪表功能正常。若有疑问，请送修仪表。 · 请勿在电极间或任一电极与接地间施加超过仪表上标示的额定电压。 · 为避免读表错误进而导致触电和受伤，请在低电量图示闪烁／出现时更换电池。 · 避免独自操作，以防需要协助。 · 若测试仪运作异常或处于潮湿状态，请勿使用测试仪。 · 若在欲进行量测的安装过程中可能会接触危险带电零件，应使用个人防护装备。 · 使用测试棒或探针时，请将手指置于护指挡板后。 ·...
Page 41 66RT 注意 · 切换功能旋转开关的位置时，请先将测试棒从测试点移开。 · 切勿将电压源连接设定在电阻、二极体、导通性和电容位置的功能旋转开关。仪表上和说明书内的标志触电风险请参阅说明书 AC 量测 DC 量测电池保险丝接地双重或加强绝缘保护的设备符合欧盟指令请勿随意丢弃本产品维护请勿尝试修理仪表。仪表并未内含使用者可自行维修的零件。只有符合资格的人员可进行修缮或维修工作。清洁以干布和清洁剂定期擦拭外壳。请勿使用研磨剂或溶剂。...
Page 42 66RT 正面面板图示 �.电压侦测灯 �.LCD 显示萤幕：�� 计数 �.按键。 �.用于开关机及选择功能的旋转开关。 �.Hz、V、Ω、°C 功能输入端子。 �.共用（接地参照）输入端子。 �.A 功能输入端子。 1 电压侦测灯 LCD 显示萤幕 3 按键旋转开关 V, , ,°C 输入端共用输入端 A 输入端...
Page 43 66RT 进行基本量测下列图示说明如何进行基本量测。注意将测试棒连接到 DUT （被测件）时，请在连接带电测试棒前先连接共用测试棒。将测试棒移开时，先移开带电测试棒，再移开共用测试棒。量测 AC／DC 电压／频率调整开关，并按下功能键选择量测功能。...
Page 44 66RT 量测 AC／DC 电流分离调整开关，并按下功能键选择量测功能。量测电容调整开关选择量测功能。...
Page 45 66RT 量测导通性／二极体／电阻红色黑色红色黑色红色黑色调整开关，并按下功能键选择量测功能。...
Page 46 66RT 量测 °C／°F 温度按住功能鍵 K 型感测器排气口或导管调整开关，并按下功能键选择量测功能。 (°C / °F) 设定预设的温度单位或...
Page 47 66RT 使用功能功能键按住按住功能鍵功能鍵按住功能键超过 � 秒进入自动感应模式开关功能位置自动感应自动自动自动感应自动自动自动自动自动感应按下功能键，切换同一开关位置的功能。...
Page 48 66RT Range 钮按住按住按住按住 Range 钮超过 � 秒进入自动模式峰值保留按住 �秒按住按住按钮超过 � 秒离开峰值保留模式按住在峰值保留功能下，仪表会记录最小峰值和最大峰值。输入值小于记录的最小峰值或大于最大峰值时，仪表会记录新数值。按 Hold 钮暂停记录。...
Page 49 66RT 智慧保留按住按住若量测到的讯号超过显示读值 �� 计数，仪表将持续发出哔哔声，且萤幕会闪烁。（然而，仪表无法侦测超过 AC 和 DC 电压／电流的讯号）。电压侦测检测到危险电压时，请勿将手握超过这条线。调整开关选择量测功能。注意萤幕显示的斜杠数量代表电场的强度。若未显示，也可能存在电压。...
Page 50 66RT 自动关机功能 ��分钟旋转开关或按下任一按钮以唤醒仪表。关闭自动关机功能功能键调整开关至 Oﬀ 的位置，然后按住功能键并开启仪表。...
Page 51 66RT 测试 LCD 监测萤幕调整开关至 Oﬀ 的位置，然后按住 HOLD 钮并开启仪表。更换保险丝 � 保险丝种类：快速保险丝 ��A/��V ‒ ��KA (��x��mm)
Page 52 66RT 低电量与电池更换出现低电量图示时，请尽速更换电池，以免读数错误。请按照下列图示更换电池：注意开启电池盖或仪表外壳前，请先从仪表取下测试棒。...
Page 53 66RT 规格基本规格施加于端子的最高电压限制： �� Vac rms 或 �� Vdc。显示萤幕： �� 计数。极性指示：自动正负极显示。超压显示：「 OL」或「-OL」电池寿命：碱性电池 �� 小时低电量显示：电压低于操作电压时，会闪烁。电力需求： � 颗 AAA 电池操作温度： -�� ~��°C ��°C ~ ��°C (≦��% RH)、 ��°C ~ ��°C (≦��% RH)、...
Page 54 66RT 电气规格温度 ��°C ± �°C 且相对湿度低于 ��% R.H. 时，准确度 ± （% 读值 + 最低有效位数）。以一年为周期进行重新校准后，测试准确度。 �.温度系数 �.�� x (指定准确度) / °C， < ��°C 或 > ��°C �.AC 功能 ACV 和 ACA 规格值为交流耦合，且为真有效值。计数为 �� 时，峰值因数可高达 �.�。不同非正弦波峰值因数...
Page 55 66RT �.AC 电压量程解析度准确度（正弦波） ��.��mV �.��mV ±(�.�% + � dgt) ��.�mV �.�mV �.��V �.��V ��.��V �.��V ±(�% + � dgt) ��.�V �.�V ��V �V 读值 < �� 计数时， LCD 会显示计数为 � （仅限 ��.��mV 量程）读值 < �� 计数时， LCD 会显示计数为 � （其他量程）输入阻抗：...
Page 56 66RT �.电阻量程解析度准确度 ��.�Ω �.�Ω ±(�.�% + � dgt) �.��kΩ �.��kΩ ±(�.�% + � dgt) ��.��kΩ �.��kΩ ±(�.�% + � dgt) ��.�kΩ �.�kΩ ±(�.�% + � dgt) �.��MΩ �.��MΩ ±(�.�% + � dgt) ��.��MΩ* �.��MΩ ±(�% + � dgt) * 量测...
Page 57 66RT �.二极体量程解析度准确度 �.��V �.��V ±(�% + � dgt) 开路电压：约 �.�V 最大短路电流：约 ��μA 过载保护： AC/DC ��V ��.电容量程解析度准确度 �.��nF ��.��nF ±(�.�% + � dgt) �.�nF ��.�nF ±(�.�% + � dgt) �nF ��nF ±(�.�% + � dgt) �.��µF ��.��µF ±(�.�% + �...
Page 58 66RT ��. 频率量程解析度准确度 ��Hz �.�Hz ±(�.�% + � dgt) ��.��kHz �.��kHz ±(�.�% + � dgt) ��.�kHz �.�kHz ±(�.�% + � dgt) 最低灵敏度（正弦波、有效值）： �V 最低频率： �Hz 过载保护： AC/DC ��V ��.峰值保留指定准确度 ± �� 位数。 DC 讯号响应时间： ��ms AC 讯号响应时间：...
Page 59 66RT 初めにお読みください安全上の注意事項警告 · 製造元で指定されていない方法で機器を使用すると、機器の保護機能が損なわれることがあります。 · 測定には必ず正しい端子、スイッチ位置、測定レンジを使用してください。 · 火災や感電の危険を減らすため、本製品は爆発性の気体や蒸気に満ちた場所で使用しないでください。 · 値が判明している箇所の電圧を測定して、メーターが正しく動作しているか確かめてください。懸念がある場合は、メーターの点検を依頼してください。 · 端子間、および端子とアース間で、メーターに記載されている定格を超える電圧を加えないでください...
Page 60 66RT · 開電圧がヒューズの保護定格を超えている場合は、電流測定を試みないでください。開電圧の恐れがある場合は、電圧機能で検査できます。 · テストリードを「A」入力端子に差し込んだ状態では絶対に電圧を測定してはなりません。 · 抵抗、導通、ダイオード、容量をテストする前に、回路の電源を切ってすべての高電圧コンデンサを放電させてください。注意 · ロータリースイッチの位置を変更する前に、テスト箇所からテストリードを外してください。 ·...
Page 61 66RT 清掃乾いた布と洗剤を使用して、ケースを定期的に拭き取ってください。研磨剤や溶剤は使用しないでください。機器の正面図 1. 電圧検出ライト 2. LCD ディスプレイ：6000カウント 3. プッシュボタン 4. 電源をオン/オフして機能を選択するロータリースイッチ。 5. Hz、V、Ω、°C機能の入力端子。 6. コモン（基準アース）入力端子。 7. A入力端子。 1 電圧検出ライト LCD ディスプレイ 3 ボタンロータリースイッチ V、、、 C 入力コモン入力 A 入力...
Page 62 66RT 基本測定の方法以下の図は基本測定の方法を示します。注意テストリードをDUT （試験対象機器）へ接続する場合、コモンテストリードを先に接続してからライブテストリードを接続してください。また、外す場合はライブテストリードを先に外してから、コモンテストリードを外してください。 AC/DC電圧と周波数の測定ロータリースイッチを所定の位置へ回して、機能ボタンを押して測定機能を選択します。...
Page 63 66RT AC電流とDC電流の測定接続解除ロータリースイッチを所定の位置へ回して、機能ボタンを押して測定機能を選択します。容量の測定ロータリースイッチを回して測定機能を選択します。...
Page 64 66RT 導通/ダイオード/抵抗の測定赤黒赤黒赤黒ロータリースイッチを所定の位置へ回して、機能ボタンを押して測定機能を選択します。...
Page 65 66RT 温度（°C / °F）の測定押す機能ボタン Kタイプセンサー排気口またはパイプロータリースイッチを所定の位置へ回して、機能ボタンを押して測定機能を選択します。 (°C / °F) デフォルトの温度単位の設定または...
Page 66 66RT 各機能の使用方法機能ボタン押す押す機能機能ボタンボタン機能ボタンを2秒以上押し続けて、自動センスモードを選択しますスイッチ機能位置自動自動自動センス自動センス自動自動自動センス自動自動機能ボタンを押して、選択したスイッチの位置での機能を切り換えます。...
Page 67 66RT RANGEボタン押す押す押す RANGEボタンを2秒以上押し続けて、自動センスモードを選択しますピークホールド �秒押し続ける押す押す 2秒以上ピークホールドモードを押す解除しますピークホールド機能では、入力が記録済みの最小値を下回ったり最大値を上回ると、メーターは新しく最小値と最大値を記録します。HOLDボタンを押すと記録が一時停止されます。...
Page 68 66RT スマートホールド押す押す測定する信号が表示値よりも50カウント以上大きい場合は、メーターのブザーが連続的に鳴り、ディスプレイの表示が点滅します。（ただし、ACとDCの電圧/電流をまたいで検出することはできません。）電圧検出危険電圧を検出する場合は、この線を超えて握らないでください。ロータリースイッチを回して測定機能を選択します。注意画面に表示されるダッシュの数は、電界密度を示します。点滅しない場合でも、電圧が存在することがあります。...
Page 69 66RT 自動電源オフ ��分ロータリースイッチを回すか、いずれかのボタンを押してメーターをオンにします。自動電源オフのオフ機能ボタンロータリースイッチをオフの位置へ回し、機能ボタンを押し続けてメーターをオンにします。...
Page 70 66RT LCD画面のテストロータリースイッチをオフの位置へ回し、HOLDボタンを押し続けてメーターをオンにします。ヒューズの交換ヒューズのタイプ：高速溶断ヒューズ ��A/��V ‒ ��KA (��x��mm)
Page 71 66RT 電池不足と電池交換測定値を正確に保つため、電池不足のインジケーターが表示されたら直ちに電池を交換してください。以下の図を参照して電池を交換してください：注意電池カバーやメーターのケースを開く場合は、先にメーターからテストリードを外してください。...
Page 72 66RT 仕様基本仕様すべての端子に適用される最大電圧： �� Vac rmsまたは�� Vdc 。ディスプレイ： ��カウント。極性表示：自動、正極暗示、負極明示。オーバーレンジ表示：「 OL」または「-OL」電池寿命： ��時間（アルカリ電池）電池不足表示：電圧が動作電圧未満に下がると、が点滅します。電源：単四乾電池 x� 動作温度： -��～��°C ��°C～��°C(≦��%RH) 、 ��°C～��°C(≦��%RH) 、...
Page 73 66RT 電気仕様精度は相対湿度80%未満にて、 23°C ± 5°Cでの±(測定値の % + 最小桁の数値)として示されます。精度は校正後1年間有効な精度として規定されます。 1.温度係数 0.15 x (仕様精度) / °C 、 < 18°C 、 > 28°C 2.AC機能 ACVとACA仕様はACカップリングされた真の実効値です。波高率は4000カウントで最大3.0です。非正弦波では、波高率（C.F.）に応じて精度の値が増します： 3.0%を追加： C.F.1.0～2.0 。 5.0%を追加...
Page 74 66RT �.AC電圧レンジ解像度精度（正弦波） ±(�.�% + �ディジット) 60.00mV 0.01mV 600.0mV 0.1mV 6.000V 0.001V ±(�% + �ディジット) 60.00V 0.01V 600.0V 0.1V 1000V 測定値が20カウント未満の場合は、LCDには0カウントが表示されます (60.00mVレンジのみ) 測定値が10カウント未満の場合は、LCDには0カウントが表示されます (その他のレンジ) 入力インピーダンス：3.5MΩ (600.0mVレンジ) 12MΩ // 100pF未満(その他) 周波数応答：45～500Hz（正弦波）過負荷保護：1000V（V）、600V（mV）。 �.DC電流レンジ解像度精度 ±(�% + �ディジット) 6.000 A 0.001 A 10.00 A...
Page 75 66RT 測定値が10カウント未満の場合は、LCDには0カウントが表示されます (10.00Aレンジ) 周波数応答：45～500Hz（正弦波）最大測定時間：10Aにて5分、少なくとも20分の休憩時間。過負荷保護：AC/DC 11A �.抵抗レンジ解像度精度 ±(�.�% + �ディジット) 600.0Ω 0.1Ω ±(�.�% + �ディジット) 6.000kΩ 0.001kΩ ±(�.�% + �ディジット) 60.00kΩ 0.01kΩ ±(�.�% + �ディジット) 600.0kΩ 0.1kΩ ±(�.�% + �ディジット) 6.000MΩ 0.001MΩ ±(�% + �ディジット) 40.00MΩ* 0.01MΩ...
Page 76 66RT �.ダイオードレンジ解像度精度 ±(�% + �ディジット) 1.500V 0.001V 開回路電圧：約1.8V 最大短絡電流：約400μA 過負荷保護：AC/DC 600V ��.容量レンジ解像度精度 ±(�.�% + �ディジット) 10.00nF 0.01nF ±(�.�% + �ディジット) 100.0nF 0.1nF ±(�.�% + �ディジット) 1000nF ±(�.�% + �ディジット) 10.00μF 0.01μF ±(�.�% + �ディジット) 100.0μF 0.1μF ±(�.�% + �ディジット)
Page 77 66RT ��.周波数レンジ解像度精度 ±(�.�% + �ディジット) 6000Hz 0.1Hz ±(�.�% + �ディジット) 60.00kHz 0.01kHz ±(�.�% + �ディジット) 100.0kHz 0.1kHz 最小感度（正弦波、実効値）：8V 最小周波数：1Hz 過負荷保護：AC/DC 1000V ��.ピークホールド定格精度 ± ��ディジット。 DC信号の反応時間：50ms AC信号の反応時間：250μs ��.電圧検出電圧範囲：��V～��V (メーターの上端にて) 限定的保証本メーターは、製造時の素材と工程に関する不具合について、元の購入者に対し購入日から�年間保証されています。この保証期間、製造元は自社の裁量にて、故障や誤動作を検証して確認した後、故障した機器を交換または修理します。本保証はヒューズ、使い捨ての電池は対象外とします。...
Page 78 66RT Прочтите в первую очередь Информация по технике безопасности Внимание • Если оборудование используется не в соответствии с указаниями изготовителя, это может нарушить его защиту. • Используйте только правильные клеммы, положения переключателя и диапазон измерений. • Во избежание риска пожара или поражения электрическим...
Page 79 66RT • Комплекты щупов, используемых для измерений в СЕТИ, должны иметь НОМИНАЛЬНЫЕ характеристики, подходящие для КАТЕГОРИИ ИЗМЕРЕНИЯ III ИЛИ IV в соответствии с IEC 61010-031 при НОМИНАЛЬНОМ напряжении не менее напряжения в измеряемой цепи. • Заменяйте сгоревший предохранитель только на предохранитель...
Page 80 66RT Символы, указанные на мультиметре и в руководстве пользователя Риск поражения электрическим током См. руководство пользователя Измерение переменного тока Измерение постоянного тока Батарейка Предохранитель Заземление Оборудование защищено двойной или усиленной изоляцией Соответствует директивам ЕС Не выбрасывайте данное изделие вместе с бытовым мусором. Техническое...
Page 81 66RT Изображение передней панели 1. Индикатор Voltsense 2. ЖК-дисплей: 6000 знаков. 3. Кнопки. 4. Поворотный переключатель для включения или выключения мультиметра и выбора функций. 5. Входная клемма для функции измерения напряжения, сопротивления,Ом, частоты, температуры. 6. Нулевая (опорное заземления) входная клемма. 7.
Page 82 66RT Выполнение основных измерений Изображения на следующей странице показывают процедуру выполнения основных измерений. Осторожно При подсоединении измерительных проводов к тестируемому устройству подсоединяйте нейтральные измерительные провода до того, как будут подсоединены измерительные провода под напряжением; перед отсоединением измерительных проводов сначала отсоединяйте провода под напряжением, а...
Page 83 66RT Измерение силы тока переменного/постоянного тока Отсоединить Переведите переключатель в нужное положение и нажмите кнопку выбора функций, чтобы выбрать функцию измерения. Измерение емкости Поверните переключатель, чтобы выбрать функцию измерения.
Page 84 66RT Прозвон цепи / проверка диодов / измерение сопротивления Черный Черный Красный Красный Черный Красный Переведите переключатель в нужное положение и нажмите кнопку выбора функций, чтобы выбрать функцию измерения.
Page 85 66RT Измерение температуры °C / °F Нажать Функция Кнопка Датчик типа К Вент. или труба Переведите переключатель в нужное положение и нажмите кнопку выбора функций, чтобы выбрать функцию измерения. (°C / °F) Задайте единицы измерения температуры по умолчанию ИЛИ...
Page 86 66RT Использование функции Кнопка функции Авто Авто определение Нажать Нажать Функция Функция Кнопка Кнопка Нажмите и удерживайте кнопку > 2 с для включения режима автоматического определения Положение Функция переключателя Автоопределение Авто Авто Автоопределение Авто Авто мВ мВ мВ Авто Авто Автоопределение...
Page 87 66RT Кнопка Range (Диапазон) Нажать Нажать Нажать Нажмите и удерживайте кнопку Range (Диапазон) >2 секунд для включения автоматического режима Удерживание пиковых значений Нажать и держать 2 с Нажать Нажать Кнопка > 2 с Выйти из режима Нажать удерживания пиковых значений В...
Page 88 66RT Умное удерживание значений Удерживать Нажать Нажать Удерживать Если измеренный сигнал превышает показание на дисплее на 50 пунктов, мультиметр будет издавать непрерывный звуковой сигнал, а дисплей будет мигать. (Однако, он не сможет определить напряжение/силу тока переменного или постоянного тока). VoltSense При...
Page 89 66RT Осторожно Количество тире, появившихся на экране, указывает на плотность электрического поля. При отсутствии индикации напряжение все равно может присутствовать. Функция автоматического выключения 20 мин При повороте переключателя или нажатии любой кнопки мультиметр включается. Отключение функции автоматического выключения Функция Кнопка Переведите...
Page 90 66RT Проверка ЖК-монитора Удерживать Переведите переключатель в положение OFF (ВЫКЛ.), затем нажмите кнопку HOLD и включите мультиметр. Замена предохранителя Тип предохранителя: БЫСТРОДЕЙСТВУЮЩИЙ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ 11 A / 1000 В — 20 кА (10 x 38 мм)
Page 91 66RT Низкий заряд и замена батареи Заменяйте батарею сразу же, как только загорается индикатор батареи, чтобы избежать получения ложных измерений. Процедуру замены батареи см. на следующем изображении. Осторожно Прежде чем открыть крышку аккумуляторного отсека или вскрыть корпус мультиметра, отсоедините измерительные провода.
Page 92 66RT Технические характеристики Общие характеристики Максимальное напряжение, подаваемое на любую клемму: 1000 В перем. тока СКЗ или 1000 В пост. тока Дисплей: 6000 знаков. Индикация полярности: Автоматическая, положительная без индикации, отрицательная с индикацией. Индикация выхода за диапазон: OL или −OL Срок...
Page 93 66RT Электрические характеристики Точность указана как ± (% показания + значение самой младшей значащей цифры) при 23 ± 5 °C при относительной влажности менее 80 % R.H. Точность указана на срок один год после калибровки. 1. Температурный коэффициент 0,15 x (нормативная точность) / °C, < 18 °C, > 28 °C 2.
Page 94 66RT 4. Напряжение переменного тока Точность Диапазон Разрешение (синусоидальная волна) 60,00 мВ 0,01 мВ ± (1,2 % + 5 знаков) 600,0 мВ 0,1 мВ 6,000 В 0,001 В 60,00 В 0,01 В ± (1 % + 5 знаков) 600,0 В 0,1 В...
Page 95 66RT ЖК-дисплей показывает 0 при считывании менее 10 показаний (диапазон 10,00A) Частотная характеристика: 45–500 Гц (синусоидальная волна) Максимальное время измерения: 5 минут при 10 А с паузой минимум 20 минут. Защита от перегрузки: AC/DC 11 А 7. Сопротивление Диапазон Разрешение Точность...
Page 96 66RT 9. Проверка диодов Диапазон Разрешение Точность 1,500 В 0,001 В ± (1 % + 3 знака) Напряжение разомкнутой цепи: Прибл. 1,8 В Макс. ток короткого замыкания: Ок. 400 мкА Защита от перегрузки: 600 В перем./пост. тока 10. Емкость Диапазон Разрешение...
Page 97 66RT 12. Частота Диапазон Разрешение Точность 6000 Гц 0,1 Гц ± (0,1 % + 2 знака) 60,00 кГц 0,01 кГц ± (0,1 % + 2 знака) 100,0 кГц 0,1 кГц ± (0,1 % + 2 знака) Мин. чувствительность (синусоидальная волна, СКЗ): 8 В...
Page 98 66RT Ограниченная гарантия На данный мультиметр распространяется гарантия для первого покупателя от дефектов материалов и изготовления сроком на 3 года с даты приобретения. В течение гарантийного периода Изготовитель по своему усмотрению должен заменить или отремонтировать неисправный прибор при условии проверки дефекта или неисправности.
Page 99 APAC MGL APPA Corporation cs.apac@mgl-intl.com Flat 4-1, 4/F, No. 35, Section 3 Minquan East Road, Taipei, Taiwan Tel: +886 2-2508-0877 高性價比數字萬用表請見盒內產品背面標籤上標示請見盒底請參閱內附使用手冊請依照內附說明文件指示進行操作邁世國際瑞星股份有限公司邁世國際瑞星股份有限公司台北市中山區民權東路三段��號�樓 cs.apac@mgl-intl.com ��-��-�� 产品名称：高性价比数字万用表产地：台湾生产企业：迈世国际瑞星股份有限公司...
