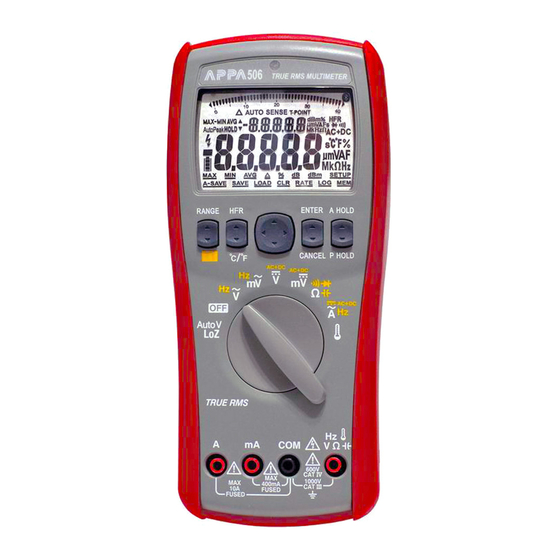

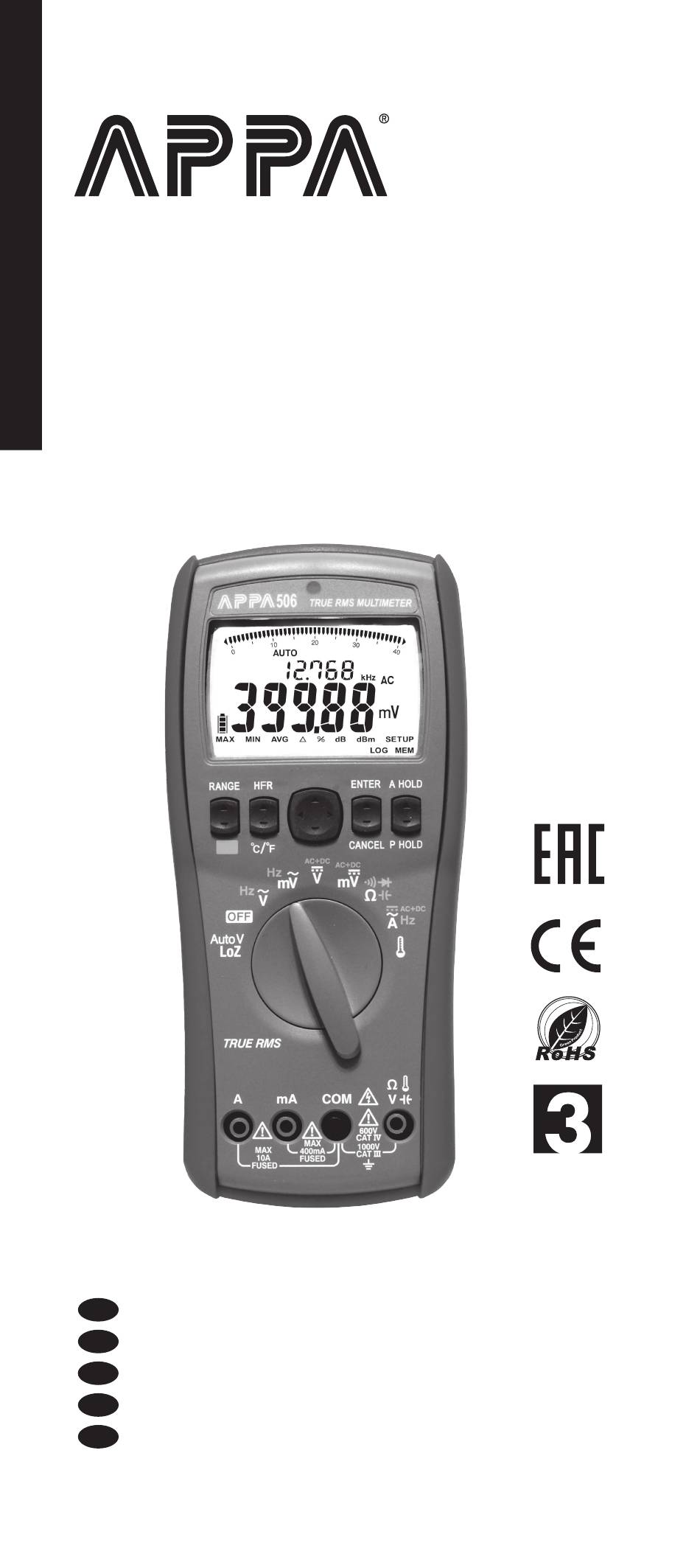

506/506B
User Manual / 使用說明書 / 使用说明书
ユーザーマニュアル
Руководство пользователя
Digital Multimeter (Bluetooth)
EN
藍芽萬用電表
TC
蓝芽万用电表
SC
デジタルマルチメーター（Bluetooth）
JP
Мультиметр цифровой (Bluetooth)
RU
YEAR S
LIMITE D
WARRANTY

Advertisement

loading
Need help?

Need help?

Do you have a question about the 506 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for APPA 506

Summary of Contents for APPA 506

  • Page 1 506/506B User Manual / 使用說明書 / 使用说明书 ユーザーマニュアル Руководство пользователя YEAR S LIMITE D WARRANTY Digital Multimeter (Bluetooth) 藍芽萬用電表 蓝芽万用电表 デジタルマルチメーター（Bluetooth） Мультиметр цифровой (Bluetooth)
  • Page 2 506/506B Read First Safety Information Understand and follow operating instructions carefully. Use the meter only as specified in this manual; otherwise,the protection provided by the meter may be impaired. WARNING This identifies hazardous conditions and actions that could cause BODILY HARM or DEATH. To avoid possible danger, follow below guidelines.
  • Page 3 506/506B • Do not attempt a current measurement when the open voltage is above the fuse protection rating. Suspected open voltage can be checked with voltage function. • Never attempt a voltage measurement with the test lead inserted into the A input terminal.
  • Page 4 506/506B Electrical Symbols Hazardous voltage Risk of danger. Important information. See manual AC (Alternating Current) DC (Direct Current) Bluetooth Double insulated Low battery Fuse Earth ground IEC Overvoltage Category CAT III equipment is designed to protect against transients in equipment in fixed equipment installations, such as...
  • Page 5 506/506B The Meter Description Front panel illustration : 1. Auto backlight sense point 2. 40,000 count dual display 3. Push buttons 4. Rotary switch 5. Input terminal for voltage, frequency, resistance, continuity,diode, capacitance and temperature measurements. 6. Return terminal for all measurements.
  • Page 6 506/506B Push Buttons Function Select measurement function. (Yellow) Select measurement range. Press > 1 sec to enter auto RANGE range mode. Enable/Disable the High Frequency Reject mode in the AC measurements. Enable/Disable the Bluetooth mode. Bluetooth Enable/Disable the Auto-Hold mode.
  • Page 7 506/506B Measuring AC and DC Voltage This meter have true rms readings, which are accurate for distorted sine waves and other waveforms (with no dc offset) such as square waves, triangle waves, and staircase waves. The ranges of measuring voltage are 40mV, 400mV, 4V, 40V, 400V and 1000V.
  • Page 8 506/506B To use dB or dBm function, turn the rotary switch to ACV or ACmV position. Then move the blink cursor of menu to dB or dBm position, and press the ENTER button to enter function. Press the CANCEL button to exit function.
  • Page 9 506/506B Caution • Replace the fuse as soon as the indicator (FUSE) appears. To measure current, you must break the circuit under test, thenplace the meter in series with the circuit. The ranges of measuring current are 40mA, 400mA, 4A and 10A.
  • Page 10 506/506B Make High Frequency Rejection Measurement WARNING • Do not use the High Frequency Rejection (Low Pass Filter) option to verify the presence of hazardous voltages. Voltages greater than what is indicated may be present. First, make a voltage measurement without the filter to detect the possible presence of hazardous voltage.
  • Page 11 506/506B Make AC+DC Measurement When input signal is ac and dc combinations: AC over DC or DC over AC, the meter is capable of displaying one AC+DC (rms) value combined. Define as below : ( AC + DC )V rms = ACV²...
  • Page 12 506/506B subtract this value. High-resistance (>10MΩ) readings are susceptible to electrical noise. To smooth out most noisy readings, enter the MAX/MIN recording mode; then step to the average (AVG) reading. Continuity Check CAUTION • To avoid possible damage to the meter or to the equipment under test, disconnect circuit power and discharge all high voltage capacitors before testing continuity.
  • Page 13 506/506B Testing Diodes CAUTION • To avoid possible damage to the meter or to the equipment under test, disconnect circuit power and discharge all highvoltage capacitors before testing diodes. Use the diode test to check diodes, transistors, silicon controlled rectifiers (SCRs), and other semiconductor devices.
  • Page 14 506/506B Measuring Capacitance CAUTION • To avoid possible damage to the meter or to the equipment under test, disconnect circuit power and discharge all highvoltage capacitors before measuring capacitance. Use the dc voltage function to confirm that the capacitor is discharged.
  • Page 15 506/506B Measuring Temperature The meter measures the temperature of a K-Type thermocouple. You can press the function (yellow) button to choose degrees Celsius (°C) or degrees Fahrenheit (°F). Display ranges are -200°C to +1200°C and -328°F to +2192°F. Readings outside of these ranges show “OL” on the display.
  • Page 16 506/506B Auto-Hold When measuring, you can press the A-HOLD button to start the Auto-Hold mode. In this mode, the meter holds reading and shows it on the secondary display. If the difference between new reading and hold reading is bigger than 5d (3¾-digit mode), and new reading is also stable, then meter automatically holds a new reading on the secondary display.
  • Page 17 506/506B Relative Δ When measuring, you can use the relative (Δ) mode to subtract the offset. To use relative (Δ) mode, move the blink cursor of menu to Δ position, and press the ENTER button to enter mode. In this mode, meter records the presently reading as reference and shows it on the secondary display.
  • Page 18 506/506B Memory Save / Load When measuring, you can save the reading to memory and load it from memory. The meter can store maximum 1000 data in memory. The recorded data amount shows on the secondary display. To use memory save / load mode, move the blink cursor of menu to MEM position, and press the ENTER button to enter mode.
  • Page 19 506/506B Data Logger You can record a lot of reading to memory in a long time, then analyze and plot graph. The meter can store maximum 40,000 data in memory. The recorded data amount shows on the secondary display. The record rate can be set from 1 sec and 600 sec. The error of timer is less than 3 seconds per hour.
  • Page 20 506/506B Auto Power Off If you don't operate the rotary switch or buttons for a specified time, the meter will turn off automatically to save the power of batteries. The default APO timer is 10 minutes. In setup mode, you can change the APO timer.
  • Page 21 506/506B IR Communications You can use the IR (infrared) communication link and WinDMM software to transfer the real-time data of meter to PC. In addition, the meter allows the user to log to internal memory and connect to the computer later for download.
  • Page 22 506/506B Replace Batteries & Fuse WARNING • Remove test lead from meter before opening the battery door or meter case. • Replace the fuse as soon as the indicator (FUSE) appears. • Only replace the blown fuse with the proper rating as specified in this manual.
  • Page 23 506/506B General Specifications MAX Voltage between any Terminal and Earth Ground : 1000Vrms Fuse Protection for mA inputs : 440mA, 1000V IR 10kA Fuse Fuse Protection for A inputs : 11A, 1000V IR 20kA Fuse Display : 4,000/40,000 counts, over range to 110%.
  • Page 24 506/506B Electrical Specifications • Accuracy is ± (% of reading + number of digits) at 18°C to 28°C (< 80% RH) • For specifications in the 4¾-digit mode, multiply the number of digits by 10. • For the best measurements, with relative (Δ) mode to compensate for offsets.
  • Page 25 506/506B Current Function Range Accuracy 40.00mA Sine Wave: 400.0mA 0.8%+2d for 40Hz to 70Hz [3] 4.000A [1] 2.0%+4d for 70Hz to 1kHz [3] 10.00A [1][2] 2.0%+4d for 1kHz to 10kHz [4] 40.00mA 400.0mA 0.2%+1d 4.000A 10.00A [2] 0.2%+2d [1] The bandwidth is 40Hz to 1kHz [2] When >...
  • Page 26 506/506B Frequency Counter Function Range Accuracy 400.0Hz 0.1Hz 4.000kHz 1d (3¾-digit mode) 5d (4¾-digit mode) 40.00kHz 10Hz 100.0kHz 100Hz Minimum Sensed Frequency : 5Hz Frequency Counter Sensitivity Sensitivity (Peak to Peak) Function Range 5 to 10k Hz 10k to 100k Hz 40.00mV...
  • Page 27 506/506B Continuity Check Function Resolution Accuracy 400.0Ω 0.1Ω 0.2%+2d Maximum Open Circuit Voltage : Approx. 2.5V Maximum Short Test Current : Approx. 0.1mA Continuity Threshold : Adjustable 10 to 50 Ω, default 30Ω. Continuity Indicator : 2kHz Tone Buzzer Testing Diodes...
  • Page 28 506/506B Limited Warranty This Meter is warranted to the original purchaser against defects in material and workmanship for 3 year from the date of purchase. During this warranty period, manufacturer will, at its option, replace or repair the defective unit, subject to verification of the defect or malfunction.
  • Page 29 506/506B 先閱事項 安全性資訊 請仔細閱讀並遵守操作說明並比照使用。請以本手 冊指定之方式使用設備，否則設備提供之保護性功 能可能受限。 注意 注意標識可能導致人身傷害或死亡之危險情況。為 避免可能危險，請遵循以下指引 ˙ 請以本手冊指定之方式使用設備，否則設備提供 之保護性功能可能受限。 ˙ 請勿於蓋子移除或外殼打開之情況下操作本儀器。 ˙ 為避免可能導致觸電和人員傷害之錯誤讀數，請 於出現低電量顯示時立即更換電池。 ˙ 請注意使用高於 30VAC rms、42 Vac 峰值或 ±30VDC 之電壓。上述電壓可能造成觸電。 ˙ 使用測試線或探針時，請將手指放在手指防護裝 置後。 ˙ 打開電池蓋或儀表外殼之前， 請從儀表上取下表筆。 ˙ 請使用合適之端子、開關位置和範圍進行測量。 ˙ 請勿在儀表上、端子之間或任何端子與接地之間 施加超過額定之電壓。 ˙ 請勿使用高頻抑制（低通濾波器）功能驗證危險 電壓之存在。高於顯示之電壓可能存在。首先請 於無濾波器之情況下進行電壓測量以檢測可能存...
  • Page 30 506/506B 警告 標識可能導致儀表或被測設備損壞之條件和操作。 為避免可能危險，請遵循以下指引 ˙ 在改變功能旋轉開關的位置之前，將測試導線從 測試點上斷開。 ˙ 在測試電阻、導通、二極管或電容前，請斷開電 源並放電所有高壓電容器。 ˙ 請使用合適之端子、開關位置和範圍進行測量。 ˙ 請勿使用 LoZ 模式測量電路中之電壓，該模式之 低阻抗可能造成電路損毀。 ˙ 出現 (FUSE) 標誌後請立即更換保險絲。 ˙ 當功能旋轉開關位於電阻、二極管、導通、電容 位置時，切勿連接電壓源。 ˙ 請勿使用電流功能測量設備電源電路之電壓，否 則可能造成儀器和被測設備損壞儀表。...
  • Page 31 506/506B 電器標誌 危險電壓 危險風險。重要資訊參見使用手冊 交流電流 DC ( 直流電流 ) 藍牙 雙層絕緣 低電量 保險絲 接地 IEC 過壓類別 CAT III 設備旨在防止固定設備安裝中之設備發生瞬 變，如配電盤、饋線和短路分支電路以及大型建築物 CAT III 之照明系統。 CAT IV CAT IV 設備旨在防止來自主電源級別之瞬變，如電錶 或架空或地下應用。 符合歐盟準則 請勿任意丟棄本產品 異常訊息 測試探針警示當測試探針位於 A 或 mA 端子且所選旋 探針 轉開關位置與正在使用的端子不對應時顯示。 保險絲損毀盡快替換保險絲...
  • Page 32 506/506B 儀器概述 前面板圖示： 1. 自動背燈感應觸 2.40,000 計數數位顯示 3. 按鈕 4. 旋轉開關 5. 用於電壓、頻率、電阻、導通、二極管、電容和 溫度測量之輸入端子。 6. 各項檢測之終端 7. 用於 0 至 400mA 電流測量之輸入端子。 8. 用於 0 至 10A 電流測量之輸入端子。 RANGE ENTER A HOLD CANCEL P HOLD °C/°F AC+DC AC+DC AC+DC Auto V TRUE RMS CAT.IV...
  • Page 33 506/506B 按鈕 功能 選擇測量功能 ( 黃 ) 選擇測量範圍按下 > 1 秒已進入範圍模式 範圍 在交流測量中啟用 / 停止高頻抑制模式。 啟用 / 停止藍牙模式 藍牙 啟用 / 停止自動暫存模式 A- 暫存 於 AC 或 DC 測量中啟用峰值暫存模式。於此模式下， 按下按鈕選擇峰值暫存之最大值或最小值。按下 >1 秒 P- 暫存 已停止峰值暫存模式 於標示位置進入選單。 進入 取消現選選單功能 取消 選擇攝氏與華氏...
  • Page 34 506/506B 測量交流與直流電壓 本儀器提供真實有效值讀數，對於失真之正弦波和 其他波形（無直流偏移）如方波、三角波和階梯波 相當準確。 測量電壓範圍為 40mV、400mV、4V、40V、400V 和 1000V。欲選擇 mV 範圍，請將旋轉開關轉到對 應 mV 位置。 AC 電壓 DC 電壓 AC Voltage DC Voltage 為於測量 DCmV 時之最佳準確度，請將探針尖端接 觸並讀取 DC 偏移值。如有必要，您可以使用相對 (Δ) 模式自動減去該值。 dB 測量 本儀器可以 dB 值顯示電壓，可選擇相對於 1 毫瓦 dBm，或參考電壓 1 伏 (dB)。dBm 測量必須使用...
  • Page 35 506/506B 欲使用 dB 或 dBm 功能，請將旋轉開關轉到 ACV 或 ACmV 位置。後將選單之閃爍標示移動至 dB 或 dBm 位置，按下 ENTER 鍵進入功能。 按下取消鍵以離開功能 以 LoZ 模式測量電壓 警告 ˙ 請勿使用 LoZ 模式測量電路中之電壓，該模式之 低阻抗可能造成電路損毀。 為消除虛假電壓，儀器 LoZ 模式將於在測試線間呈 現低阻抗，以獲得更準確之測量。LoZ 電壓之測量 範圍為 400V 和 1000V。此模式中，儀器將自動測 量輸入信號為交流或直流電並確定範圍。 欲使用 LoZ 模式，請將旋轉開關轉到 LoZ 位置。...
  • Page 36 506/506B 警告 ˙ 出現 (FUSE) 標誌後請立即更換保險絲。 要測量電流，您必須斷開被測電路，後將儀器與 電路串聯。 測量電流範圍為 40mA、400mA、4A 和 10A。交流 電流以 rms 值表示。將黑色測試線插入公共端子針 對小於 400 mA 之電流，請將紅色測試線插入 mA 端子。針對大於 400 mA 之電流，請將紅色測試線 插入 A 端子。 按下功能 ( 黃 ) 色鍵以選擇電流測量功能 測量頻率 本儀器計算信號每秒超過閾值水平之次數以測量電 壓或電流信號頻率。 此功能僅適用於交流電壓和電流測量。測量頻率範 圍為 400Hz、4kHz、40kHz 和 100kHz。...
  • Page 37 506/506B 高頻抑制測量 注意 ˙ 請勿使用高頻抑制（低通濾波器）功能驗證危險 電壓之存在。高於顯示之電壓可能存在。首先請 於無濾波器之情況下進行電壓測量以檢測可能存 在之危險電壓，後選擇濾波功能。 高頻抑制模式於交流店測量中使用低通濾波器。低 通濾波器之截止頻率（-3dB 點）為 800Hz。 欲使用 HFR 模式，請按 HFR 按以於 AC 測量中搭載 低通濾波器。 峰值暫存測量 峰值暫存模式將記錄峰值最大和最小輸入值。峰值 暫存模式之反應時間為 10us 欲使用峰值暫存模式，請按 P-HOLD 按紐以於 AC 或 DC 測量中開啟峰值暫存模式。於此模式下，按 下按鈕選擇峰值暫存之最大值或最小值。按下 >1 秒 已停止峰值暫存模式 方波方面，請於 DC 測量中使用峰值暫存模式。...
  • Page 38 506/506B AC+DC 測量 適用輸入信號為交流直流組合電流時：AC over DC 或 DC over AC，本儀器能夠顯示 AC+DC (rms) 組合 值。如下說明： ( AC + DC )V rms = ACV² + DCV² ( AC + DC )Arms = ACA² + DCA² 使用 AC+DC 功能時，將旋轉開關設於 DCV、DCmV 或 A 位置，後按下功能（黃）鍵選擇測量功能。...
  • Page 39 506/506B 高電阻 (>10MΩ) 讀數容易受到電噪音之影響。欲消 除讀數物剎，請進入最大 / 最小記錄模式； 後至平 均 (AVG) 讀數。 導通檢測 警告 ˙ 為避免儀器或被測設備之損壞，在測量電阻前， 請斷開電路電源並放電所有高壓電容器。 導通檢測配備蜂鳴器，通路十蜂鳴器將發出聲響。 蜂鳴器允許您在不看顯示螢幕之情況下快速檢查導 通。 當測量電阻小於閾值時，蜂鳴器將發出聲響。您可 以在設定模式中設定閾值。 導通閾值預設為 30Ω。 欲使用導通檢測，將旋轉開關轉至電阻位置，後按 功能（黃）鍵選擇測量模式。...
  • Page 40 506/506B 二極管測試 警告 ˙ 為避免儀器或被測設備之損壞，在測量電阻前， 請斷開電路電源並放電所有高壓電容器。 使用二極管測試以檢測二極管、晶體管、可控矽整 流器 (SCR) 和其他半導體器件。 此功能通過向半導體發送電流，後測量電壓差異以 測試半導體結。功能良好之矽結電壓差異介於 0.5V 至 0.8V 之間。 任何半導體組件之正向偏誤讀數方面，請將紅色測 試線插入組件之正極端子，將黑色測試線插入組件 之負極端子。電路中，功能良好之二極管應產生 0.5V 至 0.8V 之正向偏誤讀數。 本儀器可測量任何半導體元件之反向偏誤讀數。電 路中，功能良好之二極管應產生 -0.5V 至 -0.8V 之反 向偏誤讀數。 如二極管開路或短路，顯示螢幕將顯示“OL”。 欲使用二極體檢測，將旋轉開關轉至電阻位置，後 按功能（黃）鍵選擇測量模式。...
  • Page 41 506/506B 電容測試 警告 ˙ 為避免儀器或被測設備之損壞，在測量電阻前， 請斷開電路電源並放電所有高壓電容器。使用直 流電壓功能，以確認電容器已放電。 測量電容：範圍為 40nF、400nF、4uF、40uF、 400uF、4mF 與 40mF。 為提升小於 1000nF 之測量準確度，您可以使用相 對 (Δ) 模式以減去測試線之殘餘電容。 欲使用電容檢測，將旋轉開關轉至電阻位置，後按 功能（黃）鍵選擇測量模式。...
  • Page 42 506/506B 測量溫度 本儀器測量 K 型熱電偶之溫度。您可按下功能（黃） 鍵選擇攝氏 (° C) 或華氏 (° F)。 顯 示 範 圍 為 -200 ° C 至 +1200 ° C 和 -328 ° F 至 +2192° F。 超出此範圍之讀數將於在顯示螢幕上顯 示“OL”。 當未連接熱電偶時，顯示螢幕亦將顯示“OL”。 欲使用溫度檢測，將旋轉開關轉溫度位置，後按功 能（黃）鍵選擇測量模式。...
  • Page 43 506/506B 自動暫存 測量時，您可以按 A-HOLD 按鈕啟動自動暫存模式。 在此模式下，儀器將暫存讀數並將其顯示於輔助顯 示螢幕上。 如果新讀數與暫存讀數之間的差異大於 5d（3¾ 位 模式），且新讀數穩定，則儀器將自動於輔助顯示 螢幕上暫存新讀數。 當讀數小於自動暫存閾值或讀數為 OL 時，自動暫 存模式未啟用。 功能 限制 V, A, LoZ, Hz, Cap 範圍之 1% 其他 無限制 預離開自動暫存模式，請再次按下 A-HOLD 按鈕如 果您不想使用自動暫存模式，請於紹定模式中停用。 停用自動暫存模式時，暫存模式將不更新任何讀數。 最大 / 最小紀錄 測量時可記錄讀數之最大值、最小值和平均值。 預使用最大 / 最小紀錄模式，將選單之閃爍標示移 動至 MAX，MIN 或 AVG 位置，按下 ENTER 鍵進入...
  • Page 44 506/506B 相對 Δ 如有必要，您可以使用相對 (Δ) 模式自動減去差值。 預使用相對 (Δ) 模式，將選單之閃爍標示移動至 Δ 位置，按下 ENTER 鍵進入功能。在此模式下，儀器 將參考讀數並將其顯示於輔助顯示螢幕上。相對 (Δ) 模式從每個讀數中減去參考值，並於主顯示螢幕上 顯示結果。 在相對 (Δ) 模式下， 最小範圍為相對 (Δ) 範圍。 例如 ： 測 量 電 阻 範 圍 為 400Ω、4kΩ、40kΩ、400kΩ、 4MΩ、40MΩ。如在 4kΩ 範圍中使用相對 (Δ) 模式， 則最小範圍為 4kΩ 量程。您可以使用之範圍為 4kΩ...
  • Page 45 506/506B 記憶體儲存 / 讀取 測量時，您可以將讀數保存至記憶體並從記憶體中 讀取。本儀器最多可於記憶體中儲存 1000 筆資料。 記錄之資訊量將顯示於輔助顯示螢幕上。 預使用記憶體 儲存 / 讀取模式，將選單之閃爍標示 移動 MEM 位置，按下 ENTER 鍵進入功能。此模式 中您可以進行以下操作 記憶體選項 您可以開啟自動儲存模式以自動儲存新讀數。當您 使用探針測量新讀數時，儀器將自動保存。在特定 情況下，自動儲存將無法執行。例如，讀數小於限 制值（參考 Auto-Hold），或讀數為 OL。 A-SAVE 按 ENTER 按鈕以啟動自動儲存模式，或按下 CANCEL 按鈕退出。 按下 ENTER 按鈕將新讀數保存至記憶體中。 儲存 您可以按下 ENTER 鈕查看記憶體中之資料。按下上 讀取...
  • Page 46 506/506B 數據記錄器 您可以長時間將大量讀數記錄至記憶體中，後進行 分析和製表。本儀器最多可於記憶體中儲存 40000 筆資料。記錄之資訊量將顯示於輔助顯示螢幕上。 記錄速率可設定為 1 秒和 600 秒。 計時器誤差每小 時小於 3 秒。 預使用數據記錄器模式，將選單之閃爍標示移動 LOG 位置，按下 ENTER 鍵進入功能。此模式中您 可以進行以下操作 數據記錄器選項 按下 ENTER 按鈕以開始數據紀錄器記錄器將定期自 動進行記錄。您可以按下 ENTER 按鈕暫停數據記錄 儲存 器，再按一次繼續。欲停止數據紀錄器，按下取消 紐以返回。 您可以按下 ENTER 鈕查看記憶體中之資料。按下上 讀取 下紐以選擇資料按下取消鍵以離開功能 按下 ENTER 鍵以清除記憶體 清除...
  • Page 47 506/506B 自動關機 如您在設定時間內未操作旋轉開關或其他按鈕，儀 器將自動關閉以節省電池電量。預設自動關機時間 為 10 分鐘設定模式中，您可以更改自動關機時間 背燈 背燈將於黑暗環境下自動開啟。背燈預設為自動設 定模式中，您可以更改背燈模式 蜂鳴器 本儀器配備有 2kHz 蜂鳴器有效按鈕操作：單響無 效按鈕操作：雙響設定模式中，您可以開啟或關閉 蜂鳴器導通檢查中蜂鳴器無法關閉。 顯示解析度 本儀表提供兩種顯示解析度：一般解析度（3¾ 位模 式）和高解析度（4¾ 位模式）。 預設為一般解析度您可以在設定模式中設定解析度。 設定 預使用設定模式，將選單之閃爍標示移動 SETUP 位 置，按下 ENTER 鍵進入功能。按下上下紐以選擇項 目； 按下左右紐選擇選項。完成設定後，按下取消 紐以退出設定模式。 設定選項 自動關機 自動關機時間：一分鐘至三十分鐘或關閉 背燈 背燈模式：自動、開啟或關閉 聲響 蜂鳴器 開啟或關閉...
  • Page 48 506/506B 紅外線傳輸 您可以使用 IR（紅外線）傳輸和 WinDMM 軟體將 儀器之即時數據傳輸至 PC。此外，本儀器允許用戶 登錄至記憶體並稍後連接至電腦進行下載。 有關詳細信息， 請參閱 WinDMM 安裝指南或線上幫助。 藍牙 ( 僅適用 506B) 本 檢 測 器 採 用 低 功 耗 無 線 傳 輸 v4.0 無 線 系 統 以 即時進行資料轉換您可以使用紅外線傳輸連結至 android 或 iOS 設備。...
  • Page 49 506/506B 替換電池與保險絲 注意 ˙ 打開電池蓋或儀表外殼之前， 請從儀表上取下表筆。 ˙ 出現 (FUSE) 標誌後請立即更換保險絲。 ˙ 請僅更換本手冊中註明之適當額定值之保險絲。 電池類型：4 x 1.5V IEC LR6 或 AA 保險絲 1 類型：440mA，1000V IR 10kA 保險絲 保險絲 2 類型：11A，1000V IR 20kA 保險絲 當顯示螢幕上顯示電池電量低之標註時，請盡快更 換電池。為節省電池電量，您可以在設定模式中停 用背燈和蜂鳴器。...
  • Page 50 506/506B 一般規格 任何終端和接地處之間之最大電壓：1000Vrms mA 輸入之保險絲保護： 440mA，1000V IR 10kA 保險絲 A 輸入端子之保險絲保護： 11A，1000V IR 20kAA 保險絲 顯示：4,000/40,000 計數，超過範圍 110%. 超過範圍標示：OL 測量頻率：每秒 10 次取樣 電源需求：4 x 1.5V IEC LR6 或 AA 電池壽命：背燈關閉下，鹼性 50 小時 操作環境：-10° C ~ 30° C (<85% RH), 30° C ~ 40° C (<75% RH), 40°...
  • Page 51 506/506B 電源規格 ˙ 準確度為 ± (% 讀數 + 最小數字計數 ) 18° C ± 28° C < 80% RH ˙ 對於 4¾ 位模式中之規格，請將位數乘以 10。 ˙ 未獲取最準確之測量，可使用相對 (Δ) 模式以補 償偏誤。 電壓 功能 範圍 準確度 40.00mV [1] 正弦波： 400.0mV [1] 40Hz 至 70Hz [3] 中 0.5%+2d 70Hz 4.000V...
  • Page 52 506/506B 電流 功能 範圍 準確度 正弦波： 40.00mA 40Hz 至 70Hz [3] 中 0.8%+2d 400.0mA 70Hz 至 1kHz [3] 中 2.0%+4d 4.000A [1] 1kHz 至 10kHz [4][5] 中 2.0%+4d 10.00A [1][2] 40.00mA 400.0mA 0.2%+1d 4.000A 10.00A [2] 0.2%+2d [1] 頻寬為 40Hz 至 1kHz [2] 當...
  • Page 53 506/506B 頻率計數器 功能 範圍 準確度 400.0Hz 0.1Hz 1d (3¾ 位模式 ) 4.000kHz 5d (4¾ 位模式 ) 40.00kHz 10Hz 100.0kHz 100Hz 最低感知頻率：5 Hz 頻率計數器敏感度 敏感度 ( 峰值至峰值 ) 功能 範圍 5 to 10k Hz 10k to 100k Hz 40.00mV 10mV 10mV 400.0mV...
  • Page 54 506/506B 導通檢測 功能 範圍 準確度 400.0Ω 0.1Ω 0.2%+2d 最高開路電壓：約 2.5V 最大短路測試電流：約 0.1mA 導通閾值：可調整於 10 至 50 Ω, 預設 30Ω. 導通指示：2kHz 蜂鳴器聲響 二極管測試 功能 範圍 準確度 2.000V 1.5%+2d 最高開路電壓：約 ±2.5V 最大短路測試電流：約 ±1mA 電容： 功能 範圍 測量時間 準確度 1 秒 40.00nF 10pF 0.9%+20d...
  • Page 55 506/506B 有限保固 本儀表向原始購買者提供自購買日起 3 年之材料和 製造缺陷保固。在此保固期內，將根據製造商選擇 更換或修理有缺陷的設備。 本保固不涵蓋一次性電池或因濫用、疏忽、事故、 未經授權之維修、修改、污染、異常操作或處理條 件而造成之損壞。 因銷售本產品而產生的任何保證，包括但不限於適 銷性和特定用途適用性之保證，僅限於上述內容。 製造商不對儀器的使用損失或其他偶然或間接損 害、費用或經濟損失，或對此類損害、費用或經濟 損失的任何索賠或索賠負責。某些州或國家 / 地區 之法律有所差異，因此上述限製可能不適用於您。...
  • Page 56 506/506B 先阅事项 安全性资讯 请仔细阅读并遵守操作说明并比照使用。请以本手 册指定之方式使用设备，否则设备提供之保护性功 能可能受限。 注意 注意标识可能导致人身伤害或死亡之危险情况。为 避免可能危险，请遵循以下指引 ˙ 请以本手册指定之方式使用设备，否则设备提供 之保护性功能可能受限。 ˙ 请勿于盖子移除或外壳打开之情况下操作本仪器。 ˙ 为避免可能导致触电和人员伤害之错误读数，请 于出现低电量显示时立即更换电池。 ˙ 请注意使用高于 30VAC rms、42 Vac 峰值或 ±30VDC 之电压。上述电压可能造成触电。 ˙ 使用测试线或探针时，请将手指放在手指防护装 置后。 ˙ 打开电池盖或仪表外壳之前， 请从仪表上取下表笔。 ˙ 请使用合适之端子、开关位置和范围进行测量。 ˙ 请勿在仪表上、端子之间或任何端子与接地之间 施加超过额定之电压。 ˙ 请勿使用高频抑制（低通滤波器）功能验证危险 电压之存在。高于显示之电压可能存在。首先请 于无滤波器之情况下进行电压测量以检测可能存...
  • Page 57 506/506B 警告 标识可能导致仪表或被测设备损坏之条件和操作。 为避免可能危险，请遵循以下指引 ˙ 在改变功能旋转开关的位置之前，将测试导线从 测试点上断开。 ˙ 在测试电阻、导通、二极管或电容前，请断开电 源并放电所有高压电容器。 ˙ 请使用合适之端子、开关位置和范围进行测量。 ˙ 请勿使用 LoZ 模式测量电路中之电压，该模式之 低阻抗可能造成电路损毁。 ˙ 出现 (FUSE) 标志后请立即更换保险丝。 ˙ 当功能旋转开关位于电阻、二极管、导通、电容 位置时，切勿连接电压源。 ˙ 请勿使用电流功能测量设备电源电路之电压，否 则可能造成仪器和被测设备损坏仪表。...
  • Page 58 506/506B 电器标志 危险电压 危险风险。重要资讯参见使用手册 交流电流 DC ( 直流电流 ) 蓝牙 双层绝缘 低电量 保险丝 接地 IEC 过压类别 CAT III 设备旨在防止固定设备安装中之设备发生瞬 变，如配电盘、馈线和短路分支电路以及大型建筑物 CAT III 之照明系统。 CAT IV CAT IV 设备旨在防止来自主电源级别之瞬变，如电表 或架空或地下应用。 符合欧盟准则 请勿任意丢弃本产品 异常讯息 测试探针警示当测试探针位于 A 或 mA 端子且所选旋 探针 转开关位置与正在使用的端子不对应时显示。 保险丝损毁尽快替换保险丝...
  • Page 59 506/506B 仪器概述 前面板图示： 1. 自动背灯感应触 2.40,000 计数数位显示 3. 按钮 4. 旋转开关 5. 用于电压、频率、电阻、导通、二极管、电容和 温度测量之输入端子。 6. 各项检测之终端 7. 用于 0 至 400mA 电流测量之输入端子。 8. 用于 0 至 10A 电流测量之输入端子。 RANGE ENTER A HOLD CANCEL P HOLD °C/°F AC+DC AC+DC AC+DC Auto V TRUE RMS CAT.IV...
  • Page 60 506/506B 按钮 功能 选择测量功能 ( 黄 ) 选择测量范围按下 > 1 秒已进入范围模式 范围 在交流测量中启用 / 停止高频抑制模式。 启用 / 停止蓝牙模式 蓝牙 启用 / 停止自动暂存模式 A- 暂存 于 AC 或 DC 测量中启用峰值暂存模式。于此模式下， 按下按钮选择峰值暂存之最大值或最小值。按下 >1 秒 P- 暂存 已停止峰值暂存模式 于标示位置进入选单。 进入 取消现选选单功能 取消 选择摄氏与华氏...
  • Page 61 506/506B 测量交流与直流电压 本仪器提供真实有效值读数，对于失真之正弦波和 其他波形（无直流偏移）如方波、三角波和阶梯波 相当准确。 测量电压范围为 40mV、400mV、4V、40V、400V 和 1000V。欲选择 mV 范围，请将旋转开关转到对 应 mV 位置。 AC 电压 DC 电压 AC Voltage DC Voltage 为于测量 DCmV 时之最佳准确度，请将探针尖端接 触并读取 DC 偏移值。如有必要，您可以使用相对 (Δ) 模式自动减去该值。 dB 测量 本仪器可以 dB 值显示电压，可选择相对于 1 毫瓦 dBm，或参考电压 1 伏 (dB)。 dBm 测量必须使用...
  • Page 62 506/506B 欲使用 dB 或 dBm 功能，请将旋转开关转到 ACV 或 ACmV 位置。后将选单之闪烁标示移动至 dB 或 dBm 位置，按下 ENTER 键进入功能。 按下取消键以离开功能 以 LoZ 模式测量电压 警告 ˙ 请勿使用 LoZ 模式测量电路中之电压，该模式之 低阻抗可能造成电路损毁。 为消除虚假电压，仪器 LoZ 模式将于在测试线间呈 现低阻抗，以获得更准确之测量。 LoZ 电压之测量 范围为 400V 和 1000V。此模式中，仪器将自动测 量输入信号为交流或直流电并确定范围。 欲使用 LoZ 模式，请将旋转开关转到 LoZ 位置。...
  • Page 63 506/506B 警告 ˙ 出现 (FUSE) 标志后请立即更换保险丝。 要测量电流，您必须断开被测电路，后将仪器与 电路串联。 测量电流范围为 40mA、400mA、4A 和 10A。交流 电流以 rms 值表示。将黑色测试线插入公共端子针 对小于 400 mA 之电流，请将红色测试线插入 mA 端子。针对大于 400 mA 之电流，请将红色测试线 插入 A 端子。 按下功能 ( 黄 ) 色键以选择电流测量功能 测量频率 本仪器计算信号每秒超过阈值水平之次数以测量电 压或电流信号频率。 此功能仅适用于交流电压和电流测量。测量频率范 围为 400Hz、4kHz、40kHz 和 100kHz。...
  • Page 64 506/506B 高频抑制测量 注意 ˙ 请勿使用高频抑制（低通滤波器）功能验证危险 电压之存在。高于显示之电压可能存在。首先请 于无滤波器之情况下进行电压测量以检测可能存 在之危险电压，后选择滤波功能。 高频抑制模式于交流店测量中使用低通滤波器。低 通滤波器之截止频率（-3dB 点）为 800Hz。 欲使用 HFR 模式，请按 HFR 按以于 AC 测量中搭载 低通滤波器。 峰值暂存测量 峰值暂存模式将记录峰值最大和最小输入值。峰值 暂存模式之反应时间为 10us 欲使用峰值暂存模式，请按 P-HOLD 按纽以于 AC 或 DC 测量中开启峰值暂存模式。于此模式下，按 下按钮选择峰值暂存之最大值或最小值。按下 >1 秒 已停止峰值暂存模式 方波方面，请于 DC 测量中使用峰值暂存模式。...
  • Page 65 506/506B AC+DC 测量 适用输入信号为交流直流组合电流时：AC over DC 或 DC over AC，本仪器能够显示 AC+DC (rms) 组合 值。如下说明： ( AC + DC )V rms = ACV² + DCV² ( AC + DC )Arms = ACA² + DCA² 使用 AC+DC 功能时，将旋转开关设于 DCV、DCmV 或 A 位置，后按下功能（黄）键选择测量功能。...
  • Page 66 506/506B 高电阻 (>10MΩ) 读数容易受到电噪音之影响。欲消 除读数物刹，请进入最大 / 最小记录模式； 后至平 均 (AVG) 读数。 导通检测 警告 ˙ 为避免仪器或被测设备之损坏，在测量电阻前， 请断开电路电源并放电所有高压电容器。 导通检测配备蜂鸣器，通路十蜂鸣器将发出声响。 蜂鸣器允许您在不看显示萤幕之情况下快速检查导 通。 当测量电阻小于阈值时，蜂鸣器将发出声响。您可 以在设定模式中设定阈值。 导通阈值预设为 30Ω。 欲使用导通检测，将旋转开关转至电阻位置，后按 功能（黄）键选择测量模式。...
  • Page 67 506/506B 二极管测试 警告 ˙ 为避免仪器或被测设备之损坏，在测量电阻前， 请断开电路电源并放电所有高压电容器。 使用二极管测试以检测二极管、晶体管、可控矽整 流器 (SCR) 和其他半导体器件。 此功能通过向半导体发送电流，后测量电压差异以 测试半导体结。功能良好之矽结电压差异介于 0.5V 至 0.8V 之间。 任何半导体组件之正向偏误读数方面，请将红色测 试线插入组件之正极端子，将黑色测试线插入组件 之负极端子。电路中，功能良好之二极管应产生 0.5V 至 0.8V 之正向偏误读数。 本仪器可测量任何半导体元件之反向偏误读数。电 路中，功能良好之二极管应产生 -0.5V 至 -0.8V 之反 向偏误读数。 如二极管开路或短路，显示萤幕将显示“OL”。 欲使用二极体检测，将旋转开关转至电阻位置，后 按功能（黄）键选择测量模式。...
  • Page 68 506/506B 电容测试 警告 ˙ 为避免仪器或被测设备之损坏，在测量电阻前， 请断开电路电源并放电所有高压电容器。使用直 流电压功能，以确认电容器已放电。 测量电容：范围为 40nF、400nF、4uF、40uF、 400uF、4mF 与 40mF。 为提升小于 1000nF 之测量准确度，您可以使用相 对 (Δ) 模式以减去测试线之残余电容。 欲使用电容检测，将旋转开关转至电阻位置，后按 功能（黄）键选择测量模式。...
  • Page 69 506/506B 测量温度 本仪器测量 K 型热电偶之温度。您可按下功能（黄） 键选择摄氏 (° C) 或华氏 (° F)。 显 示 范 围 为 -200 ° C 至 +1200 ° C 和 -328 ° F 至 +2192° F。超出此范围之读数将于在显示萤幕上显 示“OL”。 当未连接热电偶时，显示萤幕亦将显示“OL”。 欲使用温度检测，将旋转开关转温度位置，后按功 能（黄）键选择测量模式。...
  • Page 70 506/506B 自动暂存 测量时，您可以按 A-HOLD 按钮启动自动暂存模式。 在此模式下，仪器将暂存读数并将其显示于辅助显 示萤幕上。 如果新读数与暂存读数之间的差异大于 5d（3¾ 位 模式），且新读数稳定，则仪器将自动于辅助显示 萤幕上暂存新读数。 当读数小于自动暂存阈值或读数为 OL 时，自动暂 存模式未启用。 功能 限制 V, A, LoZ, Hz, Cap 范围之 1% 其他 无限制 预离开自动暂存模式，请再次按下 A-HOLD 按钮如 果您不想使用自动暂存模式，请于绍定模式中停用。 停用自动暂存模式时，暂存模式将不更新任何读数。 最大 / 最小纪录 测量时可记录读数之最大值、最小值和平均值。 预使用最大 / 最小纪录模式，将选单之闪烁标示移 动至 MAX，MIN 或 AVG 位置，按下 ENTER 键进入...
  • Page 71 506/506B 相对 Δ 如有必要，您可以使用相对 (Δ) 模式自动减去差值。 预使用相对 (Δ) 模式，将选单之闪烁标示移动至 Δ 位置，按下 ENTER 键进入功能。在此模式下，仪器 将参考读数并将其显示于辅助显示萤幕上。相对 (Δ) 模式从每个读数中减去参考值，并于主显示萤幕上 显示结果。 在相对 (Δ) 模式下， 最小范围为相对 (Δ) 范围。 例如 ： 测 量 电 阻 范 围 为 400Ω、4kΩ、40kΩ、400kΩ、 4MΩ、40MΩ。如在 4kΩ 范围中使用相对 (Δ) 模式， 则最小范围为 4kΩ 量程。您可以使用之范围为 4kΩ...
  • Page 72 506/506B 记忆体储存 / 读取 测量时，您可以将读数保存至记忆体并从记忆体中 读取。本仪器最多可于记忆体中储存 1000 笔资料。 记录之资讯量将显示于辅助显示萤幕上。 预使用记忆体 储存 / 读取模式，将选单之闪烁标示 移动 MEM 位置，按下 ENTER 键进入功能。此模式 中您可以进行以下操作 记忆体选项 您可以开启自动储存模式以自动储存新读数。当您 使用探针测量新读数时，仪器将自动保存。在特定 情况下，自动储存将无法执行。例如，读数小于限 制值（参考 Auto-Hold），或读数为 OL。 A-SAVE 按 ENTER 按钮以启动自动储存模式，或按下 CANCEL 按钮退出。 按下 ENTER 按钮将新读数保存至记忆体中。 储存 您可以按下 ENTER 钮查看记忆体中之资料。按下上 读取...
  • Page 73 506/506B 数据记录器 您可以长时间将大量读数记录至记忆体中，后进行 分析和制表。本仪器最多可于记忆体中储存 40000 笔资料。记录之资讯量将显示于辅助显示萤幕上。 记录速率可设定为 1 秒和 600 秒。计时器误差每小 时小于 3 秒。 预使用数据记录器模式，将选单之闪烁标示移动 LOG 位置，按下 ENTER 键进入功能。此模式中您 可以进行以下操作 数据记录器选项 按下 ENTER 按钮以开始数据纪录器记录器将定期自 动进行记录。您可以按下 ENTER 按钮暂停数据记录 储存 器，再按一次继续。欲停止数据纪录器，按下取消 纽以返回。 您可以按下 ENTER 钮查看记忆体中之资料。按下上 读取 下纽以选择资料按下取消键以离开功能 按下 ENTER 键以清除记忆体 清除 您可以设定数据纪录器之记录速率。按下上下纽以...
  • Page 74 506/506B 自动关机 如您在设定时间内未操作旋转开关或其他按钮，仪 器将自动关闭以节省电池电量。预设自动关机时间 为 10 分钟设定模式中，您可以更改自动关机时间 背灯 背灯将于黑暗环境下自动开启。背灯预设为自动设 定模式中，您可以更改背灯模式 蜂鸣器 本仪器配备有 2kHz 蜂鸣器有效按钮操作：单响无 效按钮操作：双响设定模式中，您可以开启或关闭 蜂鸣器导通检查中蜂鸣器无法关闭。 显示解析度 本仪表提供两种显示解析度：一般解析度（3¾ 位模 式）和高解析度（4¾ 位模式）。 预设为一般解析度您可以在设定模式中设定解析度。 设定 预使用设定模式，将选单之闪烁标示移动 SETUP 位 置，按下 ENTER 键进入功能。按下上下纽以选择项 目； 按下左右纽选择选项。完成设定后，按下取消 纽以退出设定模式。 设定选项 自动关机 自动关机时间：一分钟至三十分钟或关闭 背灯 背灯模式：自动、开启或关闭 声响 蜂鸣器 开启或关闭...
  • Page 75 506/506B 红外线传输 您可以使用 IR（红外线）传输和 WinDMM 软体将 仪器之即时数据传输至 PC。此外，本仪器允许用户 登录至记忆体并稍后连接至电脑进行下载。 有关详细信息， 请参阅 WinDMM 安装指南或线上帮助。 蓝牙 ( 仅适用 506B) 本 检 测 器 采 用 低 功 耗 无 线 传 输 v4.0 无 线 系 统 以 即时进行资料转换您可以使用红外线传输连结至 android 或 iOS 设备。...
  • Page 76 506/506B 替换电池与保险丝 注意 ˙ 打开电池盖或仪表外壳之前， 请从仪表上取下表笔。 ˙ 出现 (FUSE) 标志后请立即更换保险丝。 ˙ 请仅更换本手册中注明之适当额定值之保险丝。 电池类型：4 x 1.5V IEC LR6 或 AA 保险丝 1 类型：440mA，1000V IR 10kA 保险丝 保险丝 2 类型：11A，1000V IR 20kA 保险丝 当显示萤幕上显示电池电量低之标注时，请尽快更 换电池。为节省电池电量，您可以在设定模式中停 用背灯和蜂鸣器。...
  • Page 77 506/506B 一般规格 任何终端和接地处之间之最大电压：1000Vrms mA 输入之保险丝保护： 440mA，1000V IR 10kA 保险丝 A 输入端子之保险丝保护： 11A，1000V IR 20kAA 保险丝 显示：4,000/40,000 计数，超过范围 110%. 超过范围标示：OL 测量频率：每秒 10 次取样 电源需求：4 x 1.5V IEC LR6 或 AA 电池寿命：背灯关闭下，碱性 50 小时 操作环境：-10° C ~ 30° C (<85% RH), 30° C ~ 40° C (<75% RH), 40°...
  • Page 78 506/506B 电源规格 ˙ 准确度为 ± (% 读数 + 最小数字计数 ) 18° C ± 28° C < 80% RH ˙ 对于 4¾ 位模式中之规格，请将位数乘以 10。 ˙ 未获取最准确之测量，可使用相对 (Δ) 模式以补 偿偏误。 电压 功能 范围 准确度 40.00mV [1] 正弦波： 400.0mV [1] 40Hz 至 70Hz [3] 中 0.5%+2d 70Hz 4.000V...
  • Page 79 506/506B 电流 功能 范围 准确度 正弦波： 40.00mA 40Hz 至 70Hz [3] 中 0.8%+2d 400.0mA 70Hz 至 1kHz [3] 中 2.0%+4d 4.000A [1] 1kHz 至 10kHz [4][5] 中 2.0%+4d 10.00A [1][2] 40.00mA 400.0mA 0.2%+1d 4.000A 10.00A [2] 0.2%+2d [1] 频宽为 40Hz 至 1kHz [2] 当...
  • Page 80 506/506B 频率计数器 功能 范围 准确度 400.0Hz 0.1Hz 1d (3¾ 位模式 ) 4.000kHz 5d (4¾ 位模式 ) 40.00kHz 10Hz 100.0kHz 100Hz 最低感知频率：5 Hz 频率计数器敏感度 敏感度 ( 峰值至峰值 ) 功能 范围 5 to 10k Hz 10k to 100k Hz 40.00mV 10mV 10mV 400.0mV...
  • Page 81 506/506B 导通检测 功能 范围 准确度 400.0Ω 0.1Ω 0.2%+2d 最高开路电压：约 2.5V 最大短路测试电流：约 0.1mA 导通阈值：可调整于 10 至 50 Ω, 预设 30Ω. 导通指示：2kHz 蜂鸣器声响 二极管测试 功能 范围 准确度 2.000V 1.5%+2d 最高开路电压：约 ±2.5V 最大短路测试电流：约 ±1mA 电容： 功能 范围 测量时间 准确度 1 秒 40.00nF 10pF 0.9%+20d...
  • Page 82 506/506B 有限保固 本仪表向原始购买者提供自购买日起 3 年之材料和 制造缺陷保固。在此保固期内，将根据制造商选择 更换或修理有缺陷的设备。 本保固不涵盖一次性电池或因滥用、疏忽、事故、 未经授权之维修、修改、污染、异常操作或处理条 件而造成之损坏。 因销售本产品而产生的任何保证，包括但不限于适 销性和特定用途适用性之保证，仅限于上述内容。 制造商不对仪器的使用损失或其他偶然或间接损 害、费用或经济损失，或对此类损害、费用或经济 损失的任何索赔或索赔负责。某些州或国家 / 地区 之法律有所差异，因此上述限制可能不适用于您。...
  • Page 83 506/506B 最初にお読みください 安全情報 取り扱い説明書をよく理解し、それに従ってください。メ ーターはこのマニュアルで指定された通りの方法でのみお 使いください。 注意 警告の表示により身体的危害または死亡を引き起こす可能 性のある危険な状態およ b 行動を示唆します。起こり得る 危険を回避するために、以下のガイドラインに従ってくだ さい。 ˙ このマニュアルで指定している方法でのみメーターを使 用してください。そうしないとメーターが提供するはず の保護が提供されない恐れがあります。 ˙ カバーを外したり、ケース開けたままでメーターを操作 しないでください。 ˙ 感電や怪我につながる可能性のある誤った読み取りを避 けるために、バッテリー低下インディケーターが作動し たらすぐにバッテリーを取り替えてください。 ˙30VAC rms, 42VAC ピーク、±30VAC を超える電圧は注意 して扱ってください。感電の恐れがあります。 ˙ テストリードまたはプローブを使用する時は、指をフィ ンガーガードの後ろにおいてください。 ˙ バッテリードアまたはメーターケースを開く前に、メー ターからテストリードを取り外してください。 ˙ 測定する際は常に適切な端子、スイッチの位置、および 範囲を使用してください。 ˙ メーターに記載されている定格電圧を超える電圧を端子...
  • Page 84 506/506B ˙ 開放電圧がヒューズ保護の定格を超えている時は、電流 測定は行わないでください。可能性のある開放電圧は電 圧機能で確認することができます。 ˙A 入力端子に挿入されたテストリードで電圧測定を行わ ないでください。 注意 注意表示により、テスト対象のメーターまたは機器に損傷 を与える可能性のある条件と行動を示唆します。起こり得 る損傷を回避するため、以下のガイドラインに従ってくだ さい。 ˙ 機能ロータリースイッチの位置を変更する前に、テスト リードをテストポイントから外してください。 ˙ 抵抗、導通、ダイオード、または静電容量をテストする 前に、回路の電源を切り、全ての高電圧コンデンサを放 電してください。 ˙ 測定の際には、常に適切な端子、スイッチの位置、およ び範囲を使用してください。 ˙LoZ モードを使用して、このモードの低インピーダンス によって損傷する可能性のある回路の電圧を測定しない でください。 ˙ インディケーター（FUSE）が出たらすぐに、ヒューズを 交換してください。 ˙ 電圧源を抵抗、ダイオード、導通、および静電容量の位 置で機能ロータリースイッチ n 接続しないでください。 ˙ メーターと被試験機器の損傷につながる可能性のあるた め、機器の電源回路の電圧を測定することを目的とし て、メーターを電流機能に設定しないでください。...
  • Page 85 506/506B 電気記号 危険な電圧 危険のリスク。重要な情報。マニュアルを見てくだ さい。 AC（交流） DC（直流） ブルートゥース 二重絶縁 低バッテリー ヒューズ アースグラウンド IEC 過電圧カテゴリ CAT III 機器は、配電盤、フィーダー、単分岐回路、大規模 な建物の照明システムなど、固定機器設備の機器の過渡現 象からの保護を目的として設定されています。 CAT III CAT IV 機器は、電力量計、架空または地下のユーティリテ CAT IV ィサービスなど、一時供給レベルからの過渡現象からの保 護を目的として設計されています。 EU の指令に準拠 この製品を廃棄したり捨てたりしないでください。 エラーメッセージ テストプローブアラート。テストプローブが A または mA ProbE 端子にあり、選択したロータリースイッチの位置が使用し ている端子に対応していない場合に表示されます。 ヒューズが切れました。すぐに交換してください。...
  • Page 86 506/506B メーターの説明 フロントパネルのイラスト : 1. 自動バックライトの検知ポイント 2. 40,000 カウントのデュアルディスプレイ 3. プッシュボタン 4. ロータリースイッチ 5. 電圧、周波数、抵抗、導通、ダイオード、静電容量、温 度測定用の入力端子 6. すべての測定用のリターンターミナル 7. 0~400mA の電流測定用の入力端子 8. 0 〜 10A の電流測定用の入力端子 RANGE ENTER A HOLD CANCEL P HOLD °C/°F AC+DC AC+DC AC+DC Auto V TRUE RMS CAT.IV...
  • Page 87 506/506B プッシュボタン 機能 測定範囲を選択してください。 （黄色） 測定範囲を選択してください。1 秒以上押すと、自動範 範囲 囲モードに入ります。 ブルートゥースモードを有効 / 無効にします。 ブルートゥースモードを有効 / 無効にします ブルート ゥース 自動保持モードを有効 / 無効にします。 ホールド AC または DC 測定でピークホールドモードを有効にし ます。このモードでは、ボタンを押してピークホール ドマックス（MAX）またはミニマム（MIN）を選択しま ホールド す。1 秒以上押すとピークホールドモードが無効になり ます。 入力 ポインターの位置にメニュー機能を入力します。 現在のメニューをキャンセルします。 キャンセル 摂氏または華氏を選択します。 °C / °F 電源オプション...
  • Page 88 506/506B AC および DC 電圧の測定 このメーターは実際の rms 読み取り値を読み取ることがで きます。歪んだ正弦波と、方形波、三角波、階段波などの 波形（DC オフセットなし）も正確に読み取ることができま す。 測定電圧の範囲は、40mV,　400mV　、　4V、40V、　 400V、　1000V です。mV 範囲を測定するには、ロータリ ーを mV の位置まで回してください。 AC ボルテージ DC ボルテージ AC Voltage DC Voltage DCmV を測定する時に最高値の精度を得るには、プローブ の先端を接触させて DC オフセットを読み取ってください。 必要に応じて相対（△）モードを使用し、値を減算するこ ともできます。 dB 測定を行う メーターは１ミリワット（dBm) だけでなく、1 ボルト（dB) の基準電圧に対して、dB 値として電圧を表示することがで...
  • Page 89 506/506B dB または dBm 機能を使用するには、ロータリースイッチ を ACV または ACMV の位置まで回してください。次に、メ ニューの点滅カーソルを dB または dBm の位置に移動し、 入力ボタンを押して機能を開始してください。キャンセル ボタンを押すと機能が終了します。 LoZ モードでの電圧の測定 注意 ˙LoZ モードを使用して、このモードの低インピーダンス によって損傷する可能性のある回路の電圧を測定しないで ください。 ゴースト電圧を排除するために、メーターの LoZ モードで は、リード間のインピーダンスが低くなっており、より正 確な測定値を得ることができます。LoZ 電圧の測定範囲は 400V と 1000V です。このモードでは、メーターが AC また は DC の入力信号を自動的に測定し、範囲を決定します。 LoZ モードを使用するには、ロータリースイッチを LoZ の...
  • Page 90 506/506B 注意 ˙ インディケーター（FUSE）が表示されたらすぐにヒュー ズを交換してください。 電流を測定するには、テスト対象の回路を遮断してから、 メーターを回路と直列に配置する必要があります。 測定電流の範囲は 40mA, 400mA, 4A, 10A です。AC 電流は rms 値として表示されます。黒のリード線を COM、　400V 未満の電流の場合は赤いリード線を mA 端子に挿入します。 400mA を超える電流の場合は、赤いリード線を A 端子に挿 入します。 機能（黄色）ボタンを押して、 電流測定機能を選択することができます。 周波数の測定 メーターは、信号が 1 秒間に閾値レベルを超えた回数をカ ウントすることにより、電圧または電流信号の周波数を測 定することができます。 この機能は、AC 電流および電流測定でのみ操作すること ができます。測定周波数の範囲は、400Hz, 4kHz, 40kHz, 100kHz です。...
  • Page 91 506/506B 高周波拒絶測定を行う 警告 ˙ 危険な電圧の存在を検出することを目的として、高周波 除去（ローパスフィルター）オプションを使用しないで ください。示されている電圧よりも高い電圧が存在する 可能性があります。まず、危険な電圧の存在の可能性を 検出するために、フィルターなしで電圧測定を行い、そ れからフィルター機能を選択してください。 高周波除去モードは、AC 測定にローパスフィルターを装備 しています。 ローパスフィルターのカットオフ周波数 （-3dB ポイント）は 800Hz です。 HFR モードを使用する際は、HFR ボタンを押して AC 測定 にローパスフィルターを装備してください。 ピークホールド測定を行う ピークホールドモードは、ウエーブピークの最大および最小入 力値を記録します。ピークホールドの応答時間は 10us です。 ピークホールドモードを使用するには、P-HOLD ボタンを 押して、AC または DC 測定でのピークホールドモードを有 効にします。このモードでは、P-HOLD ボタンを押してピ ークマックス（MAX）またはミニマム（MIN）を選択して ください。1 秒以上ボタンを押すと、ピークホールドモー...
  • Page 92 506/506B AC ＋ DC 測定を行う 入力信号が AC と DC の組み合わせ（AC が DC より大きい、 または DC が AC より大きい）の場合、メーターは 1 つの AC ＋ DC（rms) 値を組み合わせて表示できます。以下の通 りです： ( AC + DC )V rms = ACV² + DCV² ( AC + DC )Arms = ACA²...
  • Page 93 506/506B 高抵抗（10MΩ 以上）の読み取り値は、電気のいずの影響 を受けやすくなっています。最もノイズの多い測定値を明 らかにするには、マックス（MAX）/ ミニマム（MIN）記録 モードに入ってください。平均（AVG）読み取り値に進み ます。 導線チェック 注意 ˙ メーターまたはテスト対象の機器の起こりうる損傷を回 避するため、導線テストをする前に回路の電源を切り、 すべての高電圧コンセンサーを放電してください。 導線チェックは、回路が完成していく間中音を出すブザー を備えています。ブザーを使用すると、ディスプレイを見 なくても導線チェックを速やかに行うことができます。 測定抵抗が閾値未満の場合、ブザーが鳴ります。セットア ップモードでしきい値のセットアップができます。連続性 のしきい値はデフォルトで 30Ω です。 導線チェックを使用するには、ロータリースイッチを抵抗 位置まで回してから、機能（黄色）ボタンを押して測定モ ードを選択してください。...
  • Page 94 506/506B ダイオードのテスト 注意 ˙ メーターまたはテスト対象の機器の起こりうる損傷を回 避するために、ダイオードをテストする前に、回路の電 源を切り、すべての高電圧コンセンサーを放電してください。 ダイオードテストを使用して、ダイオード、トランジスタ、 シリコン制御整粒子（SCRs）、およびその他の半導体デバ イスをチェックします。この機能は、接合に電流を流し、 接合の電圧効果を測定することにより、半導体接合をテス トします。良好なシリコン接合は 0.5V から 0.8V の間の低 下を見せます。 半導体コンポーネントの順方向バイアスを読み取るには、 赤いテストリードをコンポーネントの正の端子に配置し、 黒いリードをコンポーネントの負の端子に配置します。優 れたダイオードでも、回路で 0.5V から 0.8Vmp 順方向バイ アス値を生成するはずです。 半導体コンポーネントの逆バイアスの読み取り値について は、メーターで測定できます。優れたダイオードでも、回 路で -0.5V. から -0.8V の逆バイアス読み取り値が生成され るはずです。 ダイオードが開いているか短絡している場合、ディスプレ イに『OL』という表示が現れます。 ダイオードテストを使用するには、ロータリースイッチを 抵抗位置まで回して、機能（黄色）ボタンを押して測定モ ードを選択します。...
  • Page 95 506/506B 静電容量の測定 注意 ˙ メーターまたは被試験機器への起こりうる損傷を回避す るために、静電容量を測定する前に、回路の電源を切り、 すべての高電圧コンセンサーを放電してください。DC 電 圧機能を使用して、コンセンサーが放電されていること を確認してください。 測定容量の範囲は、40nF, 400nF, 4uF, 40uF, 400uF, 4mf、 40mF です。 1000nF 未 満 の 測 定 の 精 度 を 向 上 さ せ る た め に は、 相 対 （△）モードを使用して、リードの残留静電容量を差し引...
  • Page 96 506/506B 温度の測定 メーターは K 型熱電対の温度を測定します。機能（黄色） ボタンを押して、摂氏（℃）または華氏（℉）を選択して ください。 表 示 範 囲 は -200 ℃ か ら ＋ 1200 ℃ お よ び -328 ℉ か ら ＋ 219 ℉です。これらの範囲外の読み取り値の場合は、ディ スプレイに『OL』と表示されます。熱電対が接続されてい ない場合も、『OL』の表示が現れます。 温度測定を使用するには、ロータリースイッチを温度位置 まで回してから、機能（黄色）ボタンを押して測定モード を選択してください。...
  • Page 97 506/506B 自動保持 測定中、A-HOLD ボタンを押して自動保持モードを開始す ることができます。このモードでは、メーターが読み取り 値を保持し、セカンダリディスプレイに表示します。 新しい読み取り値と保留読み取り値の差が 5d(3 ¾ 桁モー ド）より大きく、新しい読み取り値も安定している場合、 メーターは自動的に新しい読み取り値をセカンダリディス プレイに保持します。 読み取り値が自動保持制限より小さい場合、または読み取 り値が OL の場合、自動保持モードは機能しません。 機能 制限 V, A, LoZ, Hz, Cap 1% の範囲 その他 制限なし 自動保留モードを終了するには、もう一度 A-HOLD ボタン を押してください。自動保留モードを使用したくない場合 は、セットアップモードで無効にすることができます。自 動保留モードが無効になっている場合、保留モードは新し い読み取り値を更新しません。 最大 / 最小記録 測定時には、読み取り値の最大値、最小値、平均値を記録 することができます。...
  • Page 98 506/506B 相对 Δ 測定時には、相対（△）モードを使用してオフセットを差 し引くことができます。 相対（△）モードを使用したい場合は、メニューの点滅カ ーソルを△の位置まで移動し、入力ボタンを押してモード に入ってください。このモードでは、メーターが現在の読 み取り値を参照として記録し、セカンダリディスプレイに 表示します。相対（△）モードは、買う読み取り値から参 照を減算し、結果をメインディスプレイに表示します。 相 対（ △ ） モ ー ド で は、 最 小 範 囲 が 相 対（ △ ） 範 囲 で す。例えば、測定抵抗の範囲は 400Ω、　4kΩ、　40kΩ、　 400kΩ、　4MΩ、40MΩ です。4KΩ 範囲で相対（△）モー ドを使用する場合、最小範囲は 4KΩ 範囲です。使用できる...
  • Page 99 506/506B メモリの保存 / ロード 測定時は、読み取り値をメモリに保存し、メモリからロー ドすることができます。メーターは最大 1000 個のデータ をメモリに保存できます。記録されたデータは、セカンダ リディスプレイに表示されます。 メモリ保存 / ロードモードを使用するには、メニューの点 滅カーソルを MEM 位置に移動し、入力ボタンを押してモー ドに入ってください。このモードでは以下のオプションを 操作できます。 メモリオプション 自動保存モードを操作して、新しい読み取り値を 自動的に保存できます。プローブを使用して新し い測定値を測定すると、メーターが自動的にそれ A- 保存 を保存します。ただし場合によっては、自動保存 モードが機能しない場合もあります。例えば、読 み取り値が制限より小さい（自動保留を参照）か、 読み取り値が OL の場合です。入力ボタンを押し て、自動保存モードを開始し、キャンセルボタン を押して終了してください。 入力ボタンを押すと新しい読み取り値をメモリに保 保存 存することができます。 入力ボタンを押すと、メモリからデータを確認で きます。アップボタンまたはダウンボタンを押し ロード てデータを選択します。キャンセルボタンを押す と戻ります。...
  • Page 100 506/506B データロガー 大量の読み取り値を長期間メモリに保存し、グラフを分析 してプロットすることができます。メーターは最大 40,000 のデータをメモリに保存できます。記録されたデータ量は セカンダリディスプレイに表示されます。 記録速度として 1 秒から 600 秒までの設定をすることがで きます。 データロガーをつようしたい場合は、メニューの点滅カー ソルを LOG 位置まで移動させ、入力ボタンを押してモード に入ってください。このモードでは以下のオプションを操 作することができます。 データロガーオプション 入力ボタンを押してデータロガーを起動します。 ロガーは定期的に自動記録を行います。入力ボタ ンを押すとデータロガーを一時停止し、再度押す 保存 と再開することができます。データロガーを停止 したい場合は、キャンセルボタンを押して戻って ください。 入力ボタンを押すと、メモリからデータを各イン することができます。アップボタンまたはダウン ロード ボタンを押してデータを選択します。キャンセル ボタンを押して戻ってください。 入力ボタンを押すと、すべてのデータをクリアす クリア ることができます。 ロガーの記録速度を設定することができます。ア ップボタンまたはダウンボタンを押してデータを 割合 選択してください。キャンセルボタンを押して戻 ってください。...
  • Page 101 506/506B 自動電源オフ ロータリースイッチやボタンを一定時間操作しないでいる と、メーターが自動的にオフになり、バッテリーの電力を 節約することができます。デフォルトの APO タイマーは 10 分です。設定モードで APO タイマーを変更することが できます。 バックライト 暗い場所では、バックライトが自動的にオンになります。 バックライトモードはデフォルトでは自動になっていま す。設定モードでバックライトモードを設定することがで きます。 ブザー メーターは 2kHz のトーンブザーを装備しています。有効 なボタンを押すと、ビープ音が一度、無効のボタンを押す と 2 度鳴ります。設定モードでブザー音をオフにすること ができます。ただし導通チェックのブザーは消せません。 ディスプレイ解像度 このメーターには 2 種類の解像度があります。通常の解像 度（3 ¾ 桁モード）です。デフォルトは通常の解像度です。 設定モードでは、解像度を設定することができます。 设定 メーター設定モードを使用したい場合は、メニューの点滅 カーソルを設定位置まで移動させ、入力ボタンを押し t 起 動させてください。アップボタンまたはダウンボタンを押...
  • Page 102 506/506B IR コミュニケーション IR（赤外線）通信リンクと WinDMM ソフトウエアを使用し て、メーターのリアルタイムのデータを PC に転送するこ とができます。さらに、メーターを使用すると、ユーザー は内部メモリにログインし、後でダウンロードするために コンピューターに接続することができます。 詳細については、WinDMM インストールガイドまたはオン ラインヘルプを参照してください。 ブルートゥース　（506B のみ） メーターは低電力ブルートゥース v4.0 ワイヤレステクノロ ジーを使用し t リアルタイムデータを転送します。RF 通信 を使用して Android または iOS デバイスにリンクすること もできます。 RF 通信範囲：最大 10m の屋外 メンテナンス 概知の電圧を測定して、メーターの動作を確認します。疑 わしい場合は、メーターの修理を依頼してください。この メーターを自分で修理しようとしないでください。ユーザ ーが修理できる部品はありません。修理またはサービスは、 資格のある担当者が行います。高精度を維持するためには...
  • Page 103 506/506B バッテリーとヒューズの交換 注意 ˙ バッテリードアまたはメーターケースを開ける前に、メ ーターからテストリードを取り外してください。 ˙ インディケーター（FUSE）が表示されたらすぐにヒュー ズを交換してください。 ˙ 切れたヒューズは、このマニュアルで指定されている適 切な定格のものとのみ交換してください。 バッテリータイプ：4×1.5V IEC LR6 または AA サイズ ヒューズタイプ 1：440mA, 1000V IR 10kA ヒューズ ヒューズタイプ 2：11A, 1000V IR 20kA ヒューズ ディスプレイに電池残量低下の表示が現れたらすぐにバッ テリーを交換してください。バッテリーの電力を節約する ために、設定モードでバックライトとブザーを無効にする ことができます。...
  • Page 104 506/506B 一般仕様 任意の端子とアース間の最大電力 : 1000Vrms mA 入力のヒューズ保護 : 440mA, 1000V IR 10kA ヒューズ A 入力のヒューズ保護 : 11A, 1000V IR 20kA ヒューズ ディスプレイ : 4000/40,000 カウント、110％までの範囲 範囲外の場合の表示 : OL 測定速度 : 毎秒 10 サンプル 電力要件 : 4 x 1.5V IEC LR6 または AA サイズ...
  • Page 105 506/506B 電気仕様 ˙ 精度は 18℃から 28℃（80％ RH 以下）で（読み取り値 の％＋桁数）です。 ˙ 4 ¾ 桁モード仕様の場合、桁数に 10 をかけます。 ˙ 最良の測定を行うために、相対（△）モードでオフセッ トを補正します。 電圧 機能 範囲 精度 正弦波： 40.00mV [1] 40Hz から 70Hz の場合は、0.5+2d[3] 400.0mV [1] 70Hz から 1kHz の場合は、1.5+4d[3] 4.000V 1kHz から 5kHz の場合は、3.0+4d[3] 40.00V...
  • Page 106 506/506B 電流 機能 範囲 精度 正弦波 : 40.00mA 40Hz から 70Hz の場合 0.8％＋ 2d[3] 400.0mA 70Hz から 1kHz の場合 2.0％＋ 4d[3] 4.000A [1] 1kHz から 10kHz の場合、 10.00A [1][2] 2.0％＋ 4d[4] 40.00mA 400.0mA 0.2%+1d 4.000A 10.00A [2] 0.2%+2d 1] 帯域幅は 40Hz から 1kHz [2] 10A 以上の場合、精度は指定されておらず、...
  • Page 107 506/506B 周波数カウンター 機能 解像度 精度 400.0Hz 0.1Hz 1d（3 ¾ - 桁モード） 4.000kHz 5d（4 ¾ - 桁モード） 40.00kHz 10Hz 100.0kHz 100Hz 最小検出周波数 : 5Hz 周波数カウンターの感度 感度 ( ピークツーピーク ) 機能 範囲 5 から 10kHz 10k から 100kHz 40.00mV 10mV 10mV 400.0mV...
  • Page 108 506/506B 導通チェック 範囲 解像度 精度 400.0Ω 0.1Ω 0.2%+2d 最大開回路電圧 : 約 2.5V 最大短絡テスト電圧 : 約 0.1mA 導通のしきい値 : 10 から 50Ω に調整可能。デフォルトは 30Ω。 導通インディケーター : 2kHz のトーンブザー ダイオードのテスト 範囲 解像度 精度 2.000V 1.5%+2d 最大開回路電圧 : 約 2.5V 最大短絡テスト電流 : 約 ±1mA 静電容量...
  • Page 109 506/506B 限定的保証 このメーターは、最初の購入者に対して、購入日から 3 年 間、材料および製造上の欠陥に対して保証されています。 この保証期間中、製造業者は、オプションとして、欠陥ま たは誤作動の検証を条件として、欠陥のあるユニットを交 換または修理します。 この保証はカルロスヒューズ、使い捨て電池、乱用、怠慢、 事故、不正な修理、改造、汚染、または異常操作や取り扱 いによる損傷には適用されません。 この製品の販売から生じる黙示の保証、商品性および特定 目的への適合性の黙示の保証を含みますが、これに限定さ れません。 製造業者は、機器の使用不能またはその他の偶発的または 結果的な損害、費用、または経済的損失、またはこのよう な損害、費用、または経済的損失に対する請求に対して責 任を負わないものとします。一部の州または国の法律は異 なるため、上記の制限または除外がお客様に適用されない 場合があります。...
  • Page 110 506/506B Прочтите перед использованием Безопасность Внимательно прочтите руководство. Если устройство используется способом, не указанным производителем, защита может быть нарушена. ВНИМАНИЕ Обозначает опасные условия и действия, которые могут привести к травмам или смерти. • Если устройство используется способом, не указанным в руководстве, защита может быть нарушена.
  • Page 111 506/506B • Не используйте устройство рядом с взрывоопасным газом или паром. • Не мочите устройство. • Не пытайтесь измерить ток, если напряжение холостого хода превышает номинал предохранителя. Открытое напряжение можно проверить с помощью функции напряжения. • Никогда не пытайтесь измерить напряжение, если...
  • Page 112 506/506B Сиволы Опасное напряжение Опасно. Важная информация. См. руководство. AC (Переменный ток) DC (Постоянный ток Bluetooth Двойная изоляция Низкий заряд батареи Предохранитель Заземление Категория перенапряжения МЭК Оборудование CAT III защищено от переходных процессов в стационарном оборудовании, таком как CAT III распределительные...
  • Page 113 506/506B Описание Устройства Передняя панель : 1. Автоматическая подсветка 2. 40,000 разрядный двойной дисплей. 3. Кнопки 4. Переключатель 5. Терминал ввода для измерения напряжения, частоты, сопротивления, непрерывности цепи, диода, емкости и температуры. 6. Возвр. терминал для всех измерений 7. Терминал ввода для измерения напряжения от 0 до 400mA 8.
  • Page 114 506/506B Кнопки Function Выберите функцию измерения. (желт.) Выберите диапазон измерения. Удерж. более 1сек для RANGE перехода в режим авто. Вкл/Выкл режима подавления высоких частот при измерении AC. Вкл/Выкл Bluetooth. Bluetooth Вкл/Выкл режим Auto-Hold. A-HOLD Включите режим удержания пиковой нагрузки при...
  • Page 115 506/506B Измерение напряжения AC и DC DCИстинные среднеквадратичные пок азания этого устройства точны для иск аженных синусоидальных волн и других сигналов (без смещения dc), таких как прямоугольные волны, треугольные волны и лестничные волны. Д и а п азо н ы и з м е р е н и я н а п ря ж е н и я : 4 0 m V, 4 0 0 m V, 4V,40V, 400V b 1000V.
  • Page 116 506/506B Чтобы использовать функцию dB или dBm, поверните переключатель в положение ACV или ACmV. Затем переместите мигающий курсор меню в положение dB или dBm и нажмите кнопку ENTER для входа. Нажмите кнопку CANCEL, чтобы выйти. Измерение напряжения в режиме LoZ Внимание...
  • Page 117 506/506B ВНИМАНИЕ • Замените предохранитель, как только загорится индикатор(FUSE). Чтобы измерить ток, необходимо разорвать тестируемую цепь, а затем подключить измеритель последовательно к цепи. Диапазон измерения тока: 40mA, 400mA, 4А и 10А. Переменный ток отображается как текущее значение. Вставьте черный провод в разъем COM. Для напряжения...
  • Page 118 506/506B Измерение HFR ВНИМАНИЕ • Не используйте опцию HFR (фильтр низких частот) для проверки наличия напряжения. Могут присутствовать напряжения, превышающие указанное. Произведите измерение напряжения без фильтра, чтобы обнаружить возможное наличие опасного напряжения. Затем выберите функцию фильтра. В HFR при измерениях AC используется фильтр нижних частот.
  • Page 119 506/506B Измерение AC+DC Когда входной сигнал представляет собой комбинацию AC и DC: AC над AC или DC над AC, устройство может отображать комбинированное значение AC+ DC (среднеквадратичное). Показано ниже: ( AC + DC )V rms = ACV² + DCV² ( AC + DC )Arms = ACA²...
  • Page 120 506/506B Показания с высоким сопротивлением (>10MΩ) чувствительны к электрическим помехам. Чтобы сгладить шумы, войдите в режим записи MAX/MIN; затем перейдите к среднему значению (AVG). Проверка Непрерывности ВНИМАНИЕ • Чтобы избежать возможного повреждения устройства или оборудования, отключите питание и разрядите все...
  • Page 121 506/506B Проверка Диодов ВНИМАНИЕ • Чтобы избежать возможного повреждения устройства или оборудования, отключите питание и разрядите все конденсаторы перед измерением диодов. И с п о л ь з у й т е т е с т д и о д о в д л я п р о в е р к и д и о д о в , транзисторов, кремниевых...
  • Page 122 506/506B Измерение Емкости Внимание • Чтобы избежать возможного повреждения устройства или оборудования, отключите питание и разрядите все конденсаторы перед измерением ескости. Используйте функцию dc, чтобы убедиться, что конденсатор разряжен. Диапазон измерения емкости: 40nF, 400nF, 4uF, 40uF, 400uF, 4mF и 40mF.
  • Page 123 506/506B Измерение Температуры Измеряет температуру термопары K-типа. Вы можете нажать кнопку функций (желтую), чтобы выбрать между °C или°F. Диапазон отображения: от -200 ° C до + 1200 ° C и от -328° F до + 2192 ° F. Показания за пределами этих...
  • Page 124 506/506B Auto-Hold Во время измерения вы можете нажать кнопку A-HOLD, чтобы запустить режим Auto-Hold. В этом режиме счетчик сохраняет показания и отображает их на дополнительном дисплее. Если разница между новым показанием и показанием удержания больше 5d (режим 3¾-разряда), а новое...
  • Page 125 506/506B Relative Δ При измерении вы можете использовать режим relative (Δ) для вычитания смещения. Чтобы использовать режим relative (Δ), переместите мигающий курсор меню в положение Δ и нажмите кнопку ENTER. В этом режиме счетчик записывает текущие пок азания в к ачестве этал она и отображает их на...
  • Page 126 506/506B Memory Save / Load При измерении вы можете сохранять и загружать показания. Устройство может хранить в памяти до 1000 показаний. Количество записанных пок азаний отображается на дополнительном дисплее. Чтобы использовать режим Memory Save/Load, переместите мигающий курсор меню в положение MEM и нажмите кнопку...
  • Page 127 506/506B Data Logger Вы можете записать в память большое количество данных на протяжении длительного времени, а затем анализировать график. Устройство может хранить в памяти до 40 000 показаний. Количество записанных показаний отображается на дополнительном дисплее. Скорость записи может быть установлена на значение от...
  • Page 128 506/506B Автоматическое Выключение Если вы не используете устройство в течении определенного количества времени, оно выключится автоматически. Таймер APO по умолчанию составляет 10 минут. В режиме настройки вы можете изменить таймер APO. Подсветка Подсветка автоматически включается в темноте. Режим подсветки включен по умолчанию. В режиме настройки вы...
  • Page 129 506/506B ИК-коммуникации Вы можете использовать ИК (инфракрасный) канал связи и программное обеспечение WinDMM для передачи данных устройства в реальном времени на ПК. Кроме того, устройство позволяет войти во внутреннюю память и позже подключиться к компьютеру для загрузки. Для получения подробной информации см. Руководство по...
  • Page 130 506/506B Замена батареи и предохранителя ВНИМАНИЕ • Перед открытием крышки батарей или корпуса устройства отсоедините тестовый провод от устройства. • Замените предохранитель, как только загорится индикатор (FUSE). • Заменяйте перегоревший предохранитель только на аналогичный, указанный в данном руководстве. Тип батареи : 4 x 1.5V IEC LR6 или AA Тип...

  • Page 131: Общие Спецификации

    506/506B Общие Спецификации Максимальное напряжение между любой клеммой:1000Vrms Предохранитель для входов mA : 440mA, 1000V IR 10kA Пред. Предохранитель для входов A : 11A, 1000V IR 20kA Пред. Дисплей : 4,000/40,000 пунктов, диапазон до 110%. Индикатор превыш. диапазона : OL Скорость...
  • Page 132 506/506B Электрические Спецификации • Точность ± (% считывания + количество разрядов) при 18°C до 28°C (влажность < 80%) • Для характеристик в 4¾ - значном режиме умножьте количество цифр на 10. • Для наилучших измерений с компенсацией смещений в режиме relative (Δ).
  • Page 133 506/506B Ток Функция Диапазон Точность 40.00mA Синусоидальная волна: 400.0mA 0.8%+2d для 40Hz до 70Hz [3] 4.000A [1] 2.0%+4d для 70Hz до 1kHz [3] 10.00A [1][2] 2.0%+4d для 1kHz до 10kHz [4] 40.00mA 400.0mA 0.2%+1d 4.000A 10.00A [2] 0.2%+2d [1]пропускная способность 40Hz до 1kHz [2]При...
  • Page 134 506/506B Частометр Диапазон Разрешение Точность 400.0Hz 0.1Hz 4.000kHz 1d (3¾ значный режим) 5d (4¾ -значный режим) 40.00kHz 10Hz 100.0kHz 100Hz Минимальная воспринимаемая частота : 5Hz Чувствительность Частометра Чувствительность (Peak to Peak) Функция Диапазон 5 to 10k Hz 10k to 100k Hz 40.00mV...
  • Page 135 506/506B Проверка Непрерывности Диапазон Разрешение Точность 400.0Ω 0.1Ω 0.2%+2d Максимальное напряжение холостого хода : Прим. 2.5V Максимальный ток короткого испытания : Прим. 0.1mA Порог Непрерывности : Рег. 10 до 50 Ω, 30Ω по умолчанию. Индикатор Непрерывности : 2kHz сигнализатор. Тестовые Диоды...
  • Page 136 506/506B Ограниченная Гарантия Первому покупателю этого устройства предоставляется гарантия от дефектов материалов при производстве в течение 3 лет с даты покупки. В течение гарантийного периода производитель, по своему усмотрению, заменит или отремонтирует дефект при условии наличия дефекта или неисправности.Эта гарантия...
  • Page 137 APAC MGL APPA Corporation cs.apac@mgl-intl.com Flat 4-1, 4/F, No. 35, Section 3 Minquan East Road, Taipei, Taiwan Tel: +886 2-2508-0877 台灣 藍芽萬用電表 產品名稱 : 請見盒內產品背面標籤上標示 製造年月 : 請見盒底 生產國別 : 使用方法 : 請參閱內附使用手冊 注意事項 : 請依照內附說明文件指示進行操作 製造商 : 邁世國際瑞星股份有限公司 邁世國際瑞星股份有限公司...
