Page 1

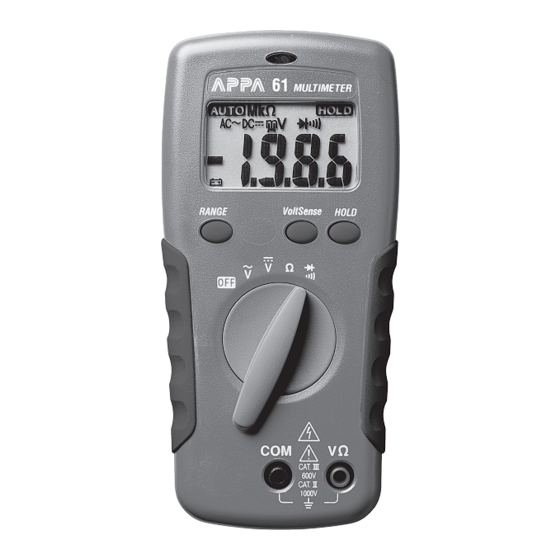

61/62/62T User Manual / 使用說明書 / 使用说明书 ユーザーマニュアル Руководство пользователя YEAR S LIMITE D WARRANTY Top of Low-Cost Digital Multimeters 高性價比數字萬用表 高价格数字万用表 低コスト デジタルマルチメーター Мультиметры цифровые...
Page 2
61/62/62T Read First Safety Information Understand and follow operating instructions carefully.Use the meter only as specified in this manual; otherwise,the protection provided by the meter may be impaired. WARNING • When using test leads or probes, keep your fingers behind the finger guards.
Page 3
61/62/62T Caution • Disconnect the test leads from the test points before changing the position of the function rotary switch. • Never connect a source of voltage with the function rotary switch in Ω/ /Hz position. • Do not expose Meter to extremes in temperature or high humidity.
Page 4
61/62/62T Measuring AC/DC Voltage And Frequency Testing for Continuity and Diode...
Page 5
61/62/62T Resistance and Capacitance (Capacitance for 62, 62T only) Note – To improve the measurement accuracy of small value capacitor, record the reading with the test leads open then substract the residual capacitance of the Meter and leads from measurement.
Page 6
61/62/62T Measuring DC / AC Current (For 62, 62T only) Temperature °C ,°F...
Page 7
61/62/62T Manual Ranging and Auto Ranging Auto Power Off (Battery Saver)
Page 8
61/62/62T Disable Auto Power Off Non-Contact Voltage (Volt sense) 1. Volt sense switch will be activated on any function or at OFF status. 2. Test leads are not used for the Volt sense test. 3. Press the Volt sense button. The display goes black, a tone sounds and the red LED lights up toverify the instrument is operational.
Page 9
61/62/62T Fuse Replacement (For 62, 62T only) Refer to the following figure to replace fuse : Caution • Use only a fuse with the amperage, interrupt, voltage, and speed rating specified. • Fuse rating : 10A, 500V Battery Replacement Refer to the following figure to replace the batteries : Caution •...
Page 10
61/62/62T Electrical Specifications Accuracy is ±(% reading + number of digits) at 23°C ± 5°C < 80%RH. DC / AC Volts Range AC Accuracy 200.0mV * Unspecified 2.000V * ±(1.5%+5dgt) 50Hz ~ 300Hz 20.00V ~ 200.0V * ±(1.5%+5dgt) 50Hz ~ 500Hz * 750V AC / 1000V DC DC Accuracy : ±(0.5% + 2dgt)
Page 11
61/62/62T Ampere Testing Duty Ratio Table Ampere Testing Time Rest Time 1min 10min 2min 10min 3min 10min 4min 10min 5min 10min Continually Resistance Range Accuracy Voltage Burden 200.0 ~ 200.0KΩ ±(0.7% + 3 dgt) 2.000MΩ ±(1.0% + 3 dgt) 600V rms 20.00MΩ...
Page 50
61/62/62T Прочитайте Сначала Информация о безопасности Внимательно ознакомитесь и следуйте инструкциям по эксплуатации. Используетесь мультиметром способом, указанным в данном руководстве; иначе механизм защиты, предложенный мультиметром, может быть нарушен. Предупреждение • Во время пользования измерительных проводов или пробников, держите ваши пальцы за защитными кожухами.
Page 51
61/62/62T Осторожно! • Отсоедините измерительные провода от точек для проверки перед изменением положения функционального вращательного выключателя. • Ник огда не подк лючайте источник напряжения, к огда функциональный поворотный переключатель находится в Ω/ / Hz положении • Не подвергайте мультиметра воздействию экстремальных...
Page 52
61/62/62T Измерение переменного / постоянного напряжения и Частота Проверка на непрерывность и диод Плохой диод Красный Черный Красный Черный Плохой диод Красный Черный Красный Черный...
Page 53
61/62/62T Сопротивление и Емкость (Емкость только для 62, 62T) Примечание – Для повышения точности измерения малого значения конденсатора, запишите показания с разомкнутыми измерительными проводами, затем вычтите остаточную емкость мультиметра и проводов из измерения. Емкость неизвестная = Емкость измерения – Емкость остаточная...
Page 54
61/62/62T Измерение постоянного / переменного тока (Емкость только для 62, 62T) О т к л юч и т ь Температура °C ,°F...
Page 55
61/62/62T Нажимать Нажимать Держать Ручное определение диапазона и определение диапазона Нажимать Нажимать Нажимать Нажимать>1секунд Нажимать>1секунд Нажимать>1секунд Авто-выключение (Экономия заряда батареи) 1 0 м и н у т...
Page 56
61/62/62T Отмена автоматического выключения питания Бесконтактное напряжение (обнаружение напряжения) Нажимать 1.Переключатель измерения напряжения будет активирован при любой функции или в состоянии ВЫКЛ. 2.Измерительные провода не используются для измерения напряжения. 3.Нажмите кнопку «Volt sense». Дисплей становится черным, раздается звуковой сигнал и загорается красный светодиод, чтобы...
Page 57
61/62/62T Замена предохранителя (Только для 62, 62T) См. следующий рисунок для замены предохранителя: Осторожно! • Используйте только предохранитель с указанной величиной в амперах, прерывателем, напряжением и номинальной скоростью. • Номинальный предохранитель: 10А, 500В Замена батареек См. следующий рисунок для замены батареек: Осторожно!
Page 58
61/62/62T Электрические характеристики Точность ± (% показания + количество знаков) при температуре 23 ± 5°C отн. влажность ниже 80 %. Измерение напряжения в режимах Пост. ток/Перем. тока Диапазон Точность в режиме Перем. тока 200,0мВ * Не указано 2,000В * ±(1,5%+5 ед. счета) 50Гц ~ 300Гц...
Page 59
61/62/62T Измерение тока в режимах Перем./Пост. тока (только для 62, 62T) Точность в Точность в Напряжение Диапазон режиме Пост. режиме Перем. нагрузки тока тока 2,000A ± (1,5 % + 5 ± (1,0 % + 3 ед. знаков) Макс. 2В счета) 50Гц~500Гц...
Page 60
61/62/62T Проверка диодов и неразрывности цепи Диапазон Разрешение Точность 10mV ±(1.5%+5dgt)* * Для напряжения 0,4–0,8В Макс. испытательный ток: 1,5мА Максимальное напряжение разомкнутой цепи: 2В Защита от перегрузки: 600Вскз Прозвон цепи: Встроенный зуммер звучит, если измеренное сопротивление составляет менее 270Ом; зуммер не звучит, если...
Page 61
61/62/62T Температура (°F ) (только для 62T) Температура Точность Защита от перегрузки от -4 до 32°F ±(2% + 8°C) от 33 до 212°C ±(1% + 6°C) 600Вскз от 213 до 932°C ±(2% + 6°C) от 933 до 1472°C ±(3% + 4°C) Характеристики...
