Summary of Contents for DeviceWell HDS9226

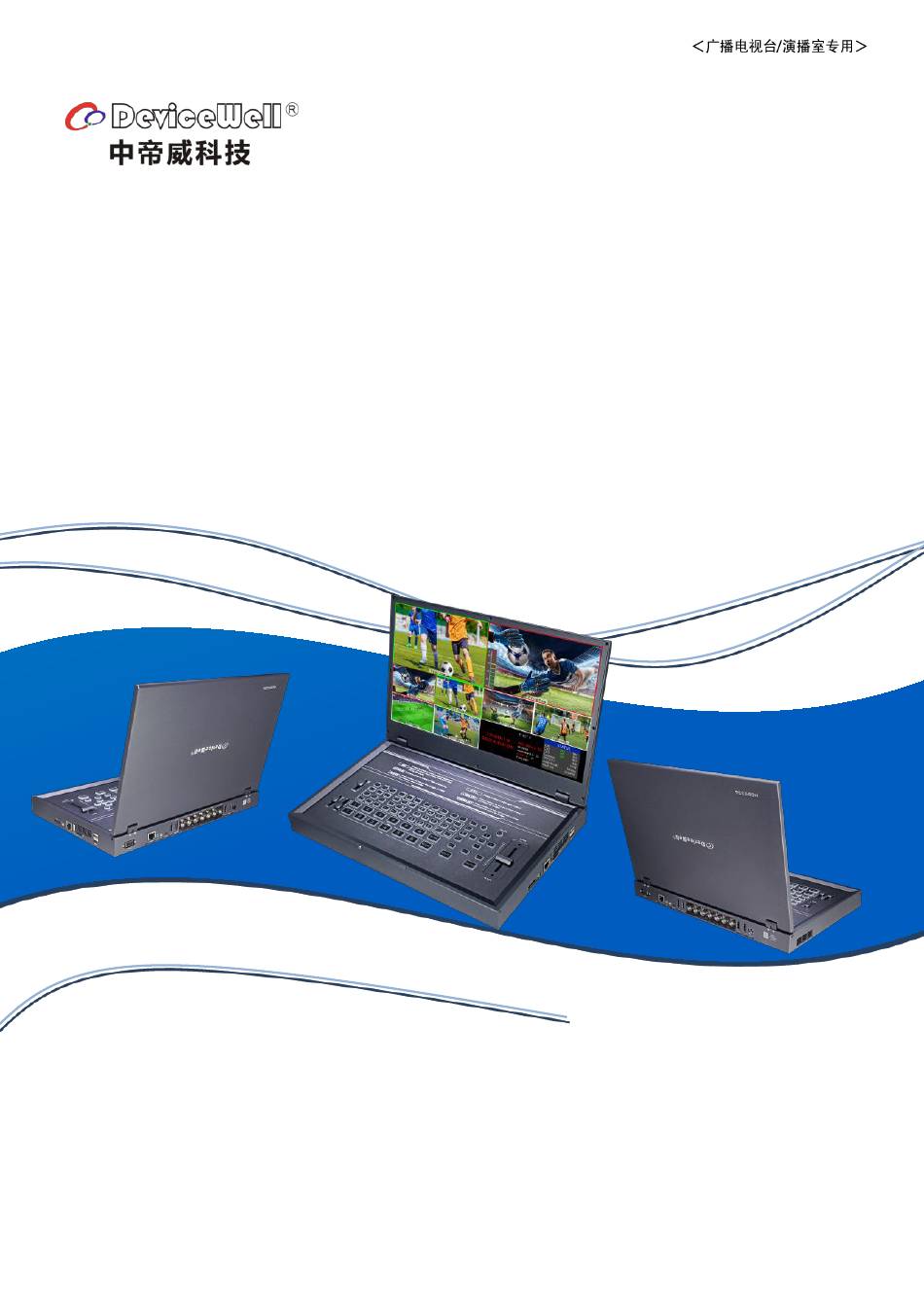

- Page 1 使用手册 Users’ Manual VER 2.0 六通道高清视频切换台 6-CH HD SWITCHER...
-
Page 2: Preparation Before Installation
Due to the continuous update of product functions, the user manual in your hand may differ from the actual application. Please download the latest user manual from the official website of Devicewell. The update date of this user manual is Nov.18th, 2024. -
Page 3: Table Of Contents
目录 1.概述………………………………………………………………………………………..02 1.1 产品介绍……………………………………………………………….…...02 2.功能特性………………………………………………………………………………..02 2.1 切换台功能参数对照表……………………….………………….………..03 2.2 设备尺寸…………………………..……………….…………………….………..03 3.接口规格说明……………………………………………………………………………04 3.1 接口介绍………………………..………….……….………………….………….04 3.2 TALLY 接口……………………..………….……….………………….…..05 3.3 技术参数……………………..………….……….…………………….………….05 4.控制面板及接口……………..…………………………………………………………06 4.1 控制面板………………………..………….……….………………….…..06 4.1.1 分区说明……………..………….……….……………….……..………..07 4.1.2 按键说明……………..………….……….……………….…….………….07 4.1.2.1 功能区…………………………………….………………………..07 4.1.2.2 音频控制区…………………….……….………………..08 4.1.2.3 转场特效控制区…………………….……….………..09 4.1.2.4 综合控制区…………………………….……….………………10 4.1.2.5 PGM 与 PVW 的选择…………………….………..…………11 5. USB 接口对接 OBS 软件说明………………………………….………….…….13 6.图文、台标叠加步骤………………………………………………………………..14 7.系统菜单设置……………..………………………………………………………..…..16 8.推流的使用说明……..……………..……………………………... -
Page 4: 产品介绍

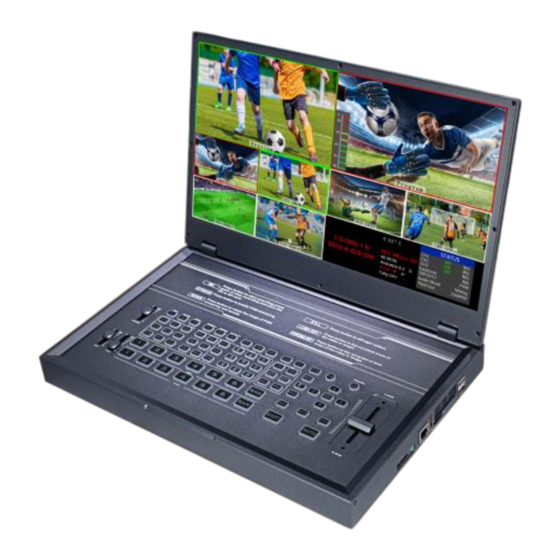

1.1 产品介绍 中帝威(DeviceWell)高清视频切换台，采用便携式一体化设计，HDS9226/HDS9326 自带 11.6 寸高清监视 屏，可以将多画面直接输出显示。标准尺寸：190mm*285mm*42.6mm; HDS9336 自带 15.6 寸高清监视屏，可以 将多画面直接输出显示。标准尺寸：362mm*215mm*42.6mm，全铝合金外壳，体积小重量轻，可适用于外出场 景的视频特效切换需求。设备集成多 画面预监处理器、特效发生器、混合音频处理器、OSD 菜单、控制键盘、 液晶显示面板等切换台常用组件。 HDS9226/HDS9326/HDS9336 支持 4 路广播级 SDI 与 2 路 HDMI 输入，共计 6 路视频信号。除自带的液晶 显示预监画面外，可同步输出外部预监信号，方便用户扩展。设备支持 SDI/HDMI 内嵌音频+外部模拟音频， 混合处理后，可嵌入到输出的 SDI/HDMI 信号中，也可从模拟端口输出。所有输入信号的分辨率自动适应， 输出信号分辨率可按需求选择，相当灵活,六通道切换适用于现场演出、课程录制与棚内导播等，该切换台 具备多种功能，如多种格式视频输入且输入分辨率自适应，模拟音频输入输出，音频加嵌解嵌，混音，抠 像，画面开窗，TF 卡录制,RJ45 网口推流，具备远程升级能力。 2.功能特性... -
Page 5: 切换台功能参数对照表
SWITCHER 2.1 HDS 系列 6 通道高清视频导播切换台型号功能对照表 HDS9226/HDS9326 HDS9336 功能分区 功能介绍 HDS9226 HDS9326 HDS9336 输入通道 4*SDI+2*HDMI 4*SDI+2*HDMI 4*SDI+2*HDMI PGM 输出 2*SDI+1*HDMI 2*SDI+1*HDMI 2*SDI+1*HDMI 多画面预监输出 1*SDI+1*HDMI 1*SDI+1*HDMI 1*SDI+1*HDMI Type-C/ UVC 输出 √ √ √ DCB 控制 √ √ √ 1 路 LINE IN 输入... -
Page 6: 设备尺寸
SWITCHER 2.2 设备尺寸 HDS9226/HDS9326 尺寸：285mm*190mm*42.6mm HDS9336 尺寸：362mm*215mm*43mm 3.接口规格说明 3.1 接口介绍 序号 接口定义 说明 监听音量调节 3.5mm 音频监听 PHONES RTMP 网口推流 RJ45 USB/TF 卡槽 TF卡/U盘录制 级联设备、配套 TALLY 灯模块 接导播 TALLY 灯系统（DB-15） TALLY 网络升级 RJ45 模拟立体声音频输入/输出 LINE IN/OUT UVC 输出 Type-C PGM 直播输出... -
Page 7: Tally 接口
PVW-IN4 PGM-IN5 PVW-IN5 PGM-IN6 PVW-IN6 注：Tally LED：为外接显示设备 Tally output ：低电平有效（Tally LED 亮灯） 高电平无效（Tally out 熄灯） 3.3 技术参数 产品名称 便携式 4 路 SDI+2 路 HDMI 6 通道切换台 产品型号 HDS9226/HDS9326/HDS9336 输入信号 SDI/HDMI 视频信号 码率 270Mbps~10.2Gbps 视频 连接器 标准 信号 信号幅度 800mV±10%(SDI/HDMI) 输入... -
Page 8: 控制面板及接口
15 针 D 型口 参数 网络控制 RJ45,100M 电源 DC 12V 功率 常规 控制面板 支持现场制作，集成多种按键 参数 工作温度 0℃~50℃无冷凝 存储温度 -20℃~75℃ 工作湿度 20%~70%RH 存储湿度 0%~90%RH，不结露 4.控制面板及接口 在使用中帝威高清切换台 HDS9226/HDS9326 /HDS9336 设备前，恳请您能花几分钟时间阅读本章节。本章节 将为您详细介绍中帝威高清切换台的面板及接口，以方便您后续的使用和操作。 中帝威高清切换台设备外壳使用新型金属材料制成， 新型金属外壳具备高强度特性提升了整机的抗摔、 抗压、 抗震能力，有效保护了设备内部的元器件。超轻薄的特性使得设备在运输和维护过程中更加便捷，无需借助其它 设备；同时也具有无可比拟的散热性能。 除了外壳的创新，中帝威高清切换台对接口连接器也做了全新的优化。采用全新 RoHS 标准的环保材料，在 耐用程度和环境保护上要求更为苛刻，为您提供更稳定，更环保，性价比更高的产品。 4.1 控制面板... -
Page 9: 分区说明
SWITCHER 4.1.1 分区说明 序号 名称 说明 功能区 目前仅支持 F1-F7 功能 音频控制区 主要是对音频跟随混音进行设置及音频音量控制 转场特效控制区 选择转场特效 综合控制区 PIP、POP、抠像、竖屏、STILL 特效和分辨率设置 黑场 菜单控制区 使用按键设置菜单信息 PGM 与 PVW 选择区 直播与预监选择 转场控制区 控制转场切换和转场速率调整 4.1.2 按键说明 4.1.2.1 功能区 F1--- REC 录制键 按下 REC 录制开始，F1 按键灯亮，导播画面的录制状态开始计时，在次按下 F1 按键灯熄灭，录制 结束。... -
Page 10: 音频控制区
SWITCHER 4.1.2.2 音频控制区 音频跟随模式的使用方法： 1、按下操作面板的 AFV 按键，按键此时会亮绿色灯 ， 对应多画面的菜单也会显示当前音频状态 ，菜单里面 Audio Mode 显示 Follow，表示音频处于跟随模式；如右 图所示 （注意：图片中显示的按键颜色与实际效果图片有所偏 差，请见谅） 2、 音频跟随模式的通道有 IN1-SDI1、 IN2-SDI2、 IN3-SDI3、 IN4-SDI4、 IN5-HDMI5、 IN6-HDMI6， 对应的操作面板的按键（此时按键面板中 PGM 的 2 亮起，表示正在操作 IN2 信号源）如下 图所示 3、音频跟随模式的音量大小调整，通过操作面板的按键来控制 ；按下跟随模式的 AFV 按键 （显示绿灯） ， 会默认跟随 PGM 直播通道的音频， 此时需要增加或是减少音量， 只需要按 AFV 旁边的... -
Page 11: 转场特效控制区
SWITCHER 在默认状态栏的情况下，按方向键“下”后，状态栏中会出现光条。 光条移动到 CH1 的时候，按下“MENU”键进入第一路音频的通道选 择， 使用菜单中的 “上下” 按键进行通道选择， 可以从 IN1、 IN2、 IN3、 IN4、IN5、IN6、AUX_IN 选择，确定选择后按下“MENU”退出；如 右图所示第一通道的音频源从 IN1 变成了 IN4。 CH2 音频通道的选择跟 CH1 相同的操作方法；在默认状态栏的情况 下，按方向键“下”后，状态栏中会出现光条。光条移动到 CH2 的 时候， 按下 “MENU” 键进入第二路音频的通道选择， 再按下 “MENU” 按键进入第二路音频通道选择有 IN1、 IN2、 IN3、 IN4、 IN5、 IN6、 AUX_IN， 确定选择后按下... -
Page 12: 综合控制区
SWITCHER FADE 淡入淡出转场特效 点击特效控制区的 FADE （按下后显示绿灯） ， 然后点击 AUTO 或推杆或 CUT 便可以进行切换。 效果图如下 FADE 淡入淡出特效，A 逐渐画面变暗直至完全为黑色，再逐渐由黑色变为 B 画面。 9 种特效划像转场 划像转场方式一共有 9 种转场方式 向上转场：点击特效控制区的 （按下后显示绿灯）然后点击 AUTO 或推杆或 CUT 便可以进行切 换。效果图如下，其他 8 种转场操作相同。 向上划像转场特效，A 画面不变，B 画面通过向上方向逐渐划入，直至画面完全变成 B 画面 转场速率调整 ... -
Page 13: Pgm 与 Pvw 的选择
SWITCHER 此时的液晶屏上的信息会切换成 POP 画外画设置， 按下按键后可根据需求 设置。如右图所示 画外画大小与位置 可以使用按键对 POP 画外画的参数进行设置，情况如下 画面选择设置：可以选择 1/2 两个画面。 水平位置设置：从最左上端到最右上端的值是 0-960，每按下按键一格数值 增加/减少 10。 垂直位置设置： 从最左上端到最左下端的值是 0-540， 每按下按键一格数值增加/减少 10。 边框开关设置：可以选择开/关设置。 边框宽度设置：边框宽度可以选择 2-7 厚度边框，每按下按键一格数值增加/减少 1。 边框颜色设置：可以选择白/红/绿/绿设置边框颜色。 STILL 画面冻结功能 画面冻结特效：按下控制面板的 STILL（按下后显示绿灯） ，然后输出的 PGM 视频动画将会进入冻结现象，再次按键即可解冻画面，效果图如右图所示。 FTB 应急黑场 FTB 按键定义为应急黑场画面输出， 按下按键红灯闪烁， 开启 FTB 应急黑场输出功能， 按下按键红灯熄灭， FTB 应急黑场功能关闭；... - Page 14 SWITCHER PGM 和 PVW 输出信号 设备接入视频信号源后，按下按键面板中的 1（PGM）和 2（PVW） ，在输出的多画面监视器中的直播和预监信号 源分别是 1（PGM）和 2（PVW） ，信号源分别是 SDI IN1 和 SDI IN2。 效果图如右图 PGM 和 PVW 源切换 如果想让多画面中的直播与预监信号源切换（直播⇌预监） 假设想要多画面中的直播信号源 1（PGM）和预监信号源 2（PVW）变换成 2（PGM）和 1（PVW） ，只 需要按下按键面板中的 2（PGM）和 1（PVW） ，再点击 AUTO 或 CUT 切换即可。直播 PGM 信号源 1-6 可以和预监...
-
Page 15: Usb 接口对接 Obs 软件说明
SWITCHER USB 接口对接 OBS 软件说明 步骤 1： 通过 USB 数据线将单板与 WIN7 相连， WIN7 端识别后 ，设备列表会出现 HDS9336 Audio 和 HDS9336 Video，代表识别 ok. 如图 1 所示。图 1 设备管理器中 Audio 和 Video 节 点。 图 1 步骤 2：添加视频捕获设备 打开 OBS 软件，点击界面左下角的来源框的“+”然后点击“视频捕获设备” ，如图 2 所示。 点击“视频捕捉设备”后将出现一个可以修改名称的界面，可以自定义名称。如图... -
Page 16: 图文、台标叠加步骤
6、Scale Enable，放大或缩小添加的图片。 7、Reset Enable，把添加的图片恢复到初始位置。 8、Select Enable，去除添加的图片中不需要的内容。 9、Logo Index，设置当前添加的图片在切换台中对应的 序号。 10、Upload Picture，把添加的图片上传到切换台中。 LOGO 预设 导播台支持对接软件控制，软件操作面板和切换台按键面板对应使用（软件可从中帝 威官网 www.devicewell.com 下载） 。软件图标如左图 1.点击”SEARCH” ，搜索相应设备，如左图所示 HDS9336:192.168.2.249 2. 双击 HDS9336:192.168.2.249 打开软件,如左图 3.添加 logo。根据图片的色彩不同，添加 Logo 的方式有两种。 第一种方式：默认白色 打开中帝威切换台控制软件，点击左下角的+号，进入添加 Logo 界面，可以选择需要使用的背景颜色， 如果不选择的话，默认是白色背景。然后点击 Import Logo 添加 Logo 图片，选择好需要上传的图片， 等待软件中显示图片。... - Page 17 SWITCHER 第二种方式：背景颜色设置 打开中帝威切换台控制软件，点击左下角的+号，进入添加 Logo 界面，选择的黑色背景，左边是原始 图片，右边是最终上传的图片。 打开中帝威切换台控制软件，点击左下角的+号，进入添加 Logo 界面，选择的蓝色背景，左边是原始 图片，右边是最终上传的图片。 4.抠像颜色等级设置，数值越大，抠像越干净，如左图所示 5.logo 图片添加，如左图所示 注意：添加的图片格式必须是 BMP，大小必须是 256*128px 6.点击 Logo Index，选择图片对应的序号，可选 0、1、2、3。选择 好后，点击 Upload Picture 把图片上传到切换台中。上传图片时间 视网速而定，用户需耐心等待。在上传图片的过程中，不要操作切 换台，以免设备卡死机。 7.通过 PC 软件，用户可以自行导入 Logo，然后把 Logo 上传至切换 台。切换台总共能保存 4 个 Logo，保存好的 Logo 可在 Logo 菜单中 选择。...
-
Page 18: 系统菜单设置
SWITCHER 7.系统菜单设置 菜单显示 在菜单栏中，您可以对设备进行 IP 设置、系统恢复出厂设置、更换语言等操作。在开机默认状态下，按下 “MENU” ，进入主菜单。如下图所示 按下“MENU” 在状态栏下操作 MENU，可对音频模式、输出分辨率进行设置；音频模式; 菜单选择混音或者跟随；输 出分辨率：菜单即可操作，可选择 1080p60/1080p50/1080p30/1080p25/1080p24/1080i50/1080i60 输出桌面音频（WaveOut） 系统设置 HDS9125 Audio 按下“MENU” 在系统设置菜单内，您可以在语言选择中：选择中文或英文两种不同语言；日期显示开关在模拟时钟上面是 否显示；风扇转速也可进行手动控制，设备出厂默认智能温控状态，也可以进入下一阶菜单进行手动选择 10 种转速; 音频延时对应 PGM 输出视频，有 0-30 个数值可调整，1 个数值表示 20 毫秒；在使用过程中若 遇到未知的错误，您可以选择恢复出厂设置，进行重置。日期显示画面如下图； 模拟 数字 网络设置 按下“MENU” 在网络设置菜单内，您可以在 IP 获取中选择：动态 IP 或静态 IP，当选择了静态 IP 之后还可以对 IP 地址、子网掩码、 网管设置进行相应的设置，之后保存返回即可。... - Page 19 SWITCHER 录制设置 按下“MENU” 录制设置中可以设置录制级别，有低、中、高和超高可设置，对应码率就是 6M/12M/18M/24M； 存储的方式可以选择 TF 卡和 U 盘；U 盘录制支持格式 FAT32 和 exFAT 1.TALLY:OFF/ON 1.在录制时 LED 会闪烁，在切换台的状态显示栏会实时显示录制的 状态。REC 显示红色，录制正在进行。 2.录制时长。 3.U 盘/TF 卡录制剩余空间。 注意：录制前将 TF 卡格式化，格式必须为 exFAT 或者 FAT32。录制 建议使用金士顿或者闪迪的 TF 卡。 推流设置 按下“MENU” 推流设置界面的 Strean IP 是进入 WEB 界面添加推流地址的唯一途径，插上推流网口， 设备会自动获取...
-
Page 20: 推流的使用说明
SWITCHER LOGO 台标叠加菜单 打开 Logo 功能，状态栏中会出现 Logo 菜单。 Logo 会先出现在 PVW 窗口上，在菜单中选择需要使用 的 Logo 序号。 PVW 窗口中查看 Logo 的位置，把 Logo 调整至合适的 位置。 按下方向键右键，把 Logo 叠加到 PGM 窗口中。 8.推流的使用说明 1、HDS9326/HDS9336 是硬件推流设备， 需要通过设备侧面的 STREAM 接口连接到局域网； 然后进入设备菜单里面的推流设 置，有一项 Stream ip 对应后面的 IP 地址，这个 IP 地址是连 接到局域网自动获取的... -
Page 21: 同步地区时间操作说明
4)连接上 WEB 界面过后，可以在界面里面更改 IP 地址，如果时间久了记不住 WEB 界面的 IP 地址，可以 去菜单推流设置里面查看 WEB 界面 IP 地址。 5)更改 IP 地址、推流设置，需要在参数设置模块下面进行保存设置。 6)推流设置里面的索引可以保存 8 组推流，用户名只显示英文字符和数字，推流地址就是直播平台的地 址。 7) 可以提前把推流地址通过 WEB 界面连接设备，把直播平台地址提前保存到设备里面，设备在现场可 以随时选择之前保存好的直播平台地址进行推流。 8)WEB 界面里面，推流设置下面的读取设置可以读取设备里面保存的推流地址；比如设备里面保存了很 多组推流地址，先选择索引，然后点击读取，就可以读取到设备里面之前保存的推流地址。 9)设备断电过后，录制推流的画面旋转功能不保存。 9. 同步地区时间操作说明 ； 搜索关键词时间同步 1.到中帝威官网下载时间同步软件，www.devicewell.com 2.双击打开时间同步软件 3. 软件功能介绍，打开软件默认自动设置功能 设备插上网线，跟电脑在同一个局域网内，点击自动同步，电脑会自动去同步你的设备时间，下图中 红框标记是你设备连接正常的 IP 地址； 4. 手动设置，如果自行更改时间，需要勾选手动设置功能；填写你需要设置的时间过后，点击手动确定；... -
Page 22: 故障及维修
（2） 当拔插音视频接口时，如果感觉到有明显的静电，有可能设备电源地线没有良好接地。请按 正确方法接地，否则容易损坏主机，缩短主机寿命。 （3） 当 RJ45 控制不了切换台时，检查控制软件所设定的通信口是否与所接设备的串口相对应； 检 查电脑的通信口是否良好。 维护 请用柔软、干燥的抹布来清洁本设备。禁止用酒精、油漆稀释剂或汽油来清洁。确保本设备保存 和工作在远离液体和污渍的环境中。用户没有自己处理的部件，所有服务和维修事项请联络本公司或 者其它授权的分销商。 保修说明 自购买之日起，DeviceWell 为本品提供 12 个月的保修服务。若本品在保修期内出现故障，DeviceWell 可为本品提供免费修理或更换零部件，在有必要的情况下可以进行更换缺陷产品的服务。为确保用户 有权享受本保修条款中的服务，如遇产品出现故障请您务必在保修期内联系 DeviceWell 售后服务部， 经确认后妥善安排保修事宜。缺陷产品，用户应将负责将产品包装并寄送到 DeviceWell 的指定服务中 心进行维修，运费由用户承担并预先支付。若用户因任何原因退货，所有产生的运费、保险费、关税 等各项税务以及其他费用均由用户自行承担。 保证限制和例外 在上述的有限保证之外，本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故 障或损坏。如产品因滥用，错误使用，疏忽，意外，异常的物理压力或者电压、未被授权的修改，窜 改，改变或者由于本公司或它授权的代理以外其他人提供的服务造成的损坏，本公司将不用承担额外 的义务。平常使用或者在该产品适用的应用中正确使用产品而引起的故障除外。根据本保修服务， DeviceWell 保修期内保修服务范围不包括以下内容： 1. 对由非 DeviceWell 专门人员进行的安装、维修或保养所造成的损坏进行维修，... - Page 23 SWITCHER Contents 1. Overview……………………………………………………………………….…………….22 1.1 Introduction……………….………..…………………………………….………….22 2. Functional characteristics………….……………………………………………..22 2.1 Switcher Function Comparison……………..………………..…………….23 2.2 Size……………………………………..………………….…………………..………24 3. Interface Specification..……………….………………………………….………..24 3.1 Interface Introduction……………..…….…….…………………….…………24 3.2 TALLY Interface……………………..………….….………………….……………25 3.3 Parameter……………………….……….……….…………………….……………25 4. Control Panel and Interface………..…………………..……………………….…26 4.1 Control Panel.………………………..…………….………………………………26 4.1.1 Area Description……………..…………………………..………………..27 4.1.2 Key Description……………..………….……………….……….…………27 4.1.2.1 Function Area……………….….…………………………..…….27 4.1.2.2 Audio Control Area……………….……….……….…………..27 4.1.2.3 Transition Effect Control Area…………………..…………29...
-
Page 24: Overview
TF card recording, RJ45 network port live streaming, and remote upgrade capability. 2. Functional characteristics DeviceWell HDS9226 / HDS9326/HDS9336 6-CH HD video switcher is a multi-functional switcher, no professional knowledge is required, and video switching and audio mixing can be performed by simple operations. This machine can be used in broadcasting, live broadcast and various event venues. -
Page 25: Switcher Function Comparison
SWITCHER 2.1 HDS 6-CH Portable Series HD Video Switcher Function Comparison Function Function Introduction HDS9226 HDS9326 HDS9336 Input 4*SDI+2*HDMI 4*SDI+2*HDMI 4*SDI+2*HDMI PGM Output 2*SDI+1*HDMI 2*SDI+1*HDMI 2*SDI+1*HDMI Multiview Output 1*SDI+1*HDMI 1*SDI+1*HDMI 1*SDI+1*HDMI Type-C/ UVC Output √ √ √ DCB Control √... -
Page 26: Size
SWITCHER 2.2 Size HDS9226/HDS9326 Size：190mm*285mm*42.6mm HDS9336 Size：362mm*215mm*43mm 3. Interface Specification 3.1 Interface Introduction The Switcher interface is shown below. Definition Description Listen volume adjustment PHONES 3.5mm audio listen RJ45 RTMP Network stream USB/TF card slot TF card/U Disck recording Cascade equipment, supporting TALLY lamp module... -
Page 27: Tally Interface
PVW-IN6 Note：Tally LED: for external display device Tally output： Active low (Tally LED is lit) High level is invalid (Tally out is off) 3.3 Parameters Portable Video Switcher Name Model HDS9226/HDS9326/HDS9336 SDI/HDMI Input signal video signal Rate 270Mbps~3Gbps Video Signal... -
Page 28: Control Panel And Interface
SWITCHER output signal SDI/HDMI video output 10.2 rate 270Mbps~ Gbps Video Signal Connector Standard Output Signal amplitude 800mV± 10%( SDI /HDMI) impedance 100Ω (HDMI) 75 Ω(SDI ) Clock recovery Optional Control 9600 baud, 8 bits, 1 stop bit, no parity Control Parameter Connection... -
Page 29: Area Description
SWITCHER 4.1.1 Area Description Name Description Function area Currently supports F1-F7 function Audio control area Mainly set the audio follow-up mix and audio volume control Transition effect control area Select transition effects Comprehensive control area PIP、POP、STILL、vertically display、Keying effects and resolution settings Menu control area Use keys to set menu information Transition special effects control area... - Page 30 SWITCHER 2. The channels of the audio follow mode are IN1-SDI1、IN2-SDI2、IN3-SDI3、IN4-SDI4、IN5-HDMI5、 IN6-HDMI6 , and the corresponding operation panel keys (the button panel 2 lights up at this time, indicating that Operate the IN2-HDMI2 signal source as shown below.) 3. The volume adjustment of the audio follow mode is controlled by the keys on the operation panel. Pressing the AFV button in the follow mode (green light is displayed) will follow the audio of the PGM live channel by default.
-
Page 31: Transition Effect Control Area
SWITCHER 4. Volume adjustment of the audio assigned channel: directly press the VOL+/VOL- button in the audio control area to control the volume, or adjust the position of the audio faders of CH1 and CH2 up and down, the corresponding menu part can also display the current volume. The volume value is in the range of 0-100. -
Page 32: Integrated Control Area
SWITCHER Nine special effects wipe transitions There are nine types of transition modes in wipe: Transition up: Click in the special effect control area (green light is displayed after pressing), and then click AUTO or CUT or T-bar to switch. The other three transition operations are the same. Wipe up the transition effect, the A picture is unchanged, and the B picture is gradually wiped in by the upward direction until the picture completely becomes B... -
Page 33: Pgm & Pvw Selection
SWITCHER STILL screen freeze effects The STILL button is defined as the screen freeze function. Press the button to turn on the green light to turn on the screen freeze function, press the button to turn off the green light, and the screen freeze function to turn off;... - Page 34 SWITCHER If you want to switch between PGM and PVW video sources in multiview (PGM ⇌ PVW) Suppose you want to convert live signal source 1 (PGM) and preview signal source 2 (PVW) into 2 (PGM) and 1 (PVW) in a multiview. You only need to press 2 (PGM) and 1 ( PVW), and then use the CUT or AUTO to switch.
-
Page 35: Steps For Image And Text Overlay
Method 1：Default white Open the DeviceWell switcher control software, click the + sign in the lower left corner to enter the add logo interface . You can select the background color you want to use. If you do not select it, the default is white background. Then click Import Logo to add the Logo image, select the image you want to upload, and wait for the image to be displayed in the software. - Page 36 SWITCHER Open the DeviceWell switcher control software, click the + sign in the lower left corner to enter the add logo interface . You can select the background color you want to use. If you do not select it, the default is black background.
-
Page 37: System Menu Settings
SWITCHER 6. System menu settings Menu display In the menu bar, you can perform IP settings on the device, restore the factory settings, and change the language. In the default state of power on, press the menu to enter the main menu, as shown below. Press the menu Press MENU under the status bar to set the audio mode and output resolution;Audio mode;... -
Page 38: Stream Settings
SWITCHER 1.TALLY:OFF/ON 2. The LED will flash during recording, and the recording status will be displayed in real time in the status display bar of the switcher. REC is red and recording is in progress. 3. Recording time. 4. U disk/TF card recording free space. Note: Format the TF card before recording, which must be exFAT or FAT32. -
Page 39: Stream Instructions
SWITCHER Step 3: Set video capture device properties Set the video attributes. Device selection:HDS 9326 Video / HDS 9336 Video IN;Resolution / needle rate type can be customized; resolution can be selected: 1920 * 1080, 1280 * 720, 640 * 360, as shown in Figure ④. ... - Page 40 SWITCHER 3.User setting The recording bit rate corresponds to the same setting in the menu, low, medium, high, and super high levels. The streaming code rate setting range is 1-10Mbps, and the drop-down box selection will take effect immediately; 4.Streaming settings Index 1-8 groups means that 8 groups of stream addresses can be stored inside the device;...
-
Page 41: Failure And Maintenance
SWITCHER 9. Failure and Maintenance Common Faults and Solutions (1) The output image may be flickered by interference. The quality of the wire used may be poor, and the shielding layer of the wire is not well prepared. When there is a strong radio near the use environment, radio waves may interfere with the transmission of the signal, resulting in unstable signal flicker. - Page 42 SWITCHER 产品保修卡 WARRANTY 保修须知： Warranty Notice: 一：凡购买本公司的产品用户，凭本保修卡享受保修期内维修服务。 1.Customer who buys the product will be offered repair service during the warranty validity period. 二：本公司所有产品自出货之日起保修一年。保修服务仅限正常使用下有效。 2.The warranty period is one year form the date of shipment,Guarantee service is subject to normally using. 三：本保修卡不补发，保修期内请妥善保管，用户要求维修服务时，应出示保修卡和保修卡对应的机器。...
-
Page 43: Model Selection
SWITCHER 型号选择: Model Selection: □ HDS9226 □ HDS9326 □ HDS9336 产品合格证 CERTIFICATE 本合格证证明客户购买的产品是本公司生产，完全符合原厂服务要求。 This is to certificate that the product in the package is manufactured by the manufacture and in full complian with the specifications of the original service. 检验员(QC)：... - Page 44 SWITCHER www.devicewell.com...
