- Page 1 使用手册 Users’ Manual VER 2.0 五通道高清视频切换台 5-CH HD SWITCHER...
-
Page 2: Preparation Before Installation
Due to the continuous update of product functions, the user manual in your hand may differ from the actual application. Please download the latest user manual from the official website of Devicewell. The update date of this user manual is Jun. 15, 2024. -
Page 3: Table Of Contents
目录 1.概述………………………………………………………………………………………..02 1.1 产品介绍……………………………………………………………….…..02 2.功能特性………………………………………………………………………………..02 2.1 切换台型号功能对照表………………………….……………….…..03 2.2 设备尺寸…………………………..……………….…………………….…..04 3.接口规格说明……………………………………………………………………………04 3.1 接口介绍………………………..………….……….………………….…..…04 3.2TALLY 接口……………………..………….……….………………….…..05 3.3 接口参数……………………..………….……….…………………….…..…05 4.控制面板及接口……………..…………………………………………………………06 4.1 控制面板………………………..………….……….………………….…..06 4.1.1 分区说明……………..………….……….……………….……..…..07 4.1.2 按键说明……………..………….……….……………….…….……..07 4.1.2.1 功能区…………………………………….…………………..07 4.1.2.2 音频控制区…………………….……….………………..08 4.1.2.3 转场特效控制区…………………….……….………..09 4.1.2.4 综合控制区…………………………….……….…………..10 4.1.2.5 PGM 与 PVW 的选择…………………….………..…..11 5. USB 接口对接 OBS 软件说明………………………………….………….….…12 6.图文、台标叠加步骤………………………………………………………………..13 7.系统菜单设置……………..………………………………………………………..…..15 8.推流的使用说明……..……………..……………………………... -
Page 4: 产品介绍

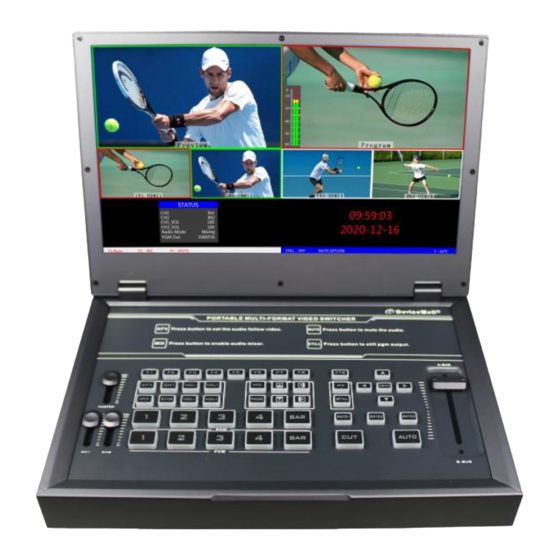

SWITCHER 1.概述 1.1 产品介绍 中帝威(DeviceWell)高清视频切换台，采用便携式一体化设计，HDS9125/HDS9325 自带 11.6 寸高清 监视屏，可以将多画面直接输出显示。标准尺寸：190mm*285mm*42.6mm; HDS9135/HDS9335 自带 15.6 寸高 清监视屏，可以将多画面直接输出显示。标准尺寸：362mm*215mm*42.6mm，可适用于小型外出场景的视频 特效切换需求。设备集成多画面预监处理器、特效发生器、音频处理器、控制键盘等切换台常用组件。 切换台支持 4 路 HDMI+1 路 DP 信号输入，共计 5 路视频信号。除自带的液晶显示预监画面外，可同 步输出外部预监信号，方便用户扩展。切换台支持 HDMI 内嵌音频+外部模拟音频，混合处理后，可嵌入到 输出的 HDMI 信号中，也可从模拟端口输出。所有输入信号的分辨率自动适应，输出信号分辨率可按需求选 择，相当灵活。对于广播电视、节目制作、访谈演讲现场制作、户外体育赛事、学校课件制作等视频切换 需求，切换台的功能完全可以满足。 2.功能特性 中帝威 HDS9125/HDS9135/HDS9325/HDS9335 五通道高清视频切换台是一款多功能切换台，无需专业知 识，只需通过简单操作即可进行视频切换和音频混合。本机可在广电、直播和各种活动场所中使用。 ◆支持音频跟随、混音功能 ◆便携式一体化设计 ◆支持一键画面冻结功能... -
Page 5: 切换台型号功能对照表
SWITCHER 2.1 HDS 系列 5 通道高清视频导播切换台型号功能对照表 HDS9125/HDS9135 HDS9325/HDS9335 功能分区 功能介绍 HDS9125 HDS9135 HDS9325 HDS9335 输入通道 4*HDMI+1*DP 4*HDMI+1*DP 4*HDMI+1*DP 4*HDMI+1*DP PGM 输出 HDMI*1 HDMI*1 HDMI*1 HDMI*1 多画面预监输出 HDMI*1 HDMI*1 HDMI*1 HDMI*1 USB3.0/ UVC 输出 √ √ √ √ DCB 控制 √... -
Page 6: 设备尺寸
SWITCHER 2.2 设备尺寸 HDS9125/HDS9325 尺寸：285mm*190mm*42.6mm HDSD9135/HDS9335 尺寸：362mm*215mm*42.6mm HDS 9325 HDS 9335 3.接口规格说明 3.1 接口介绍 序号 接口定义 说明 RTMP 网口推流 RJ45 USB3.0 UVC 输出 STREAM OUT TF 卡槽 TF卡录制 3.5mm 立体声音频输入/输出 LINE IN/ OUT 2 路 MIC 输入 MIC IN 接导播 TALLY 灯系统（DB-15）/ GPI 控制... -
Page 7: Tally 接口
模拟 STILL 按键消息 STILL GPI 控制示意图： 注：Tally LED：为外接显示设备 Tally output ：低电平有效（Tally LED 亮灯） 高电平无效（Tally out 熄灯） 3.3 技术参数 产品名称 便携式 4 路 HDMI +1 路 DP 切换台 产品型号 HDS9125/ HDS9135/HDS9325/ HDS9335 输入信号 HDMI /DP 视频信号 码率 270Mbps~3Gbps 连接器 标准 视频 信号幅度 800mV±10%(HDMI) 信号... -
Page 8: 控制面板及接口
支持 远程控制 控制 连接端口 RJ45,100M 参数 网络控制 RJ45 电源 DC 12V 功率 常规 控制面板 支持现场制作，集成多种按键 参数 工作温度 0℃~50℃无冷凝 存储温度 -20℃~75℃ 工作湿度 20%~70%RH 存储湿度 0%~90%RH，不结露 4.控制面板及接口 在使用中帝威高清切换台 HDS9125/HDS9135/HDS9325/HDS9335 设备前，恳请您能花几分钟时间阅读本 章节。本章节将为您详细介绍中帝威高清切换台的面板及接口，以方便您后续的使用和操作。 中帝威高清切换台设备外壳使用新型金属材料制成，新型金属外壳具备高强度特性提升了整机的抗摔、 抗压、抗震能力，有效保护了设备内部的元器件。超轻薄的特性使得设备在运输和维护过程中更加便捷， 无需借助其它设备；同时也具有无可比拟的散热性能。 除了外壳的创新， 中帝威高清切换台对接口连接器也做了全新的优化。 采用全新 RoHS 标准的环保材料， 在耐用程度和环境保护上要求更为苛刻，为您提供更稳定，更环保，性价比更高的产品。 4.1 控制面板... -
Page 9: 分区说明
SWITCHER 4.1.1 分区说明 序号 名称 说明 功能区 目前仅支持 F1-F8 功能 音频控制区 主要是对音频跟随混音进行设置及音频音量控制 转场特效控制区 选择转场特效 综合控制区 FTB、 PIP 和 STILL 特效 菜单控制区 使用按键设置菜单信息 PGM 与 PVW 选择区 直播与预监选择 转场控制区 控制转场切换和转场速率调整 4.1.2 按键说明 4.1.2.1 功能区 F1---Reso 分辨率控制 按下按键面板的 F1 可以调整画面输出的分辨率，每按下一次调整一次输出分辨率，分辨有 1080P60Hz/1080P50Hz/1080P30Hz/1080P25Hz/1080P24Hz/1080I60Hz/1080I50Hz 可以选择。 ... -
Page 10: 音频控制区
SWITCHER 4.1.2.2 音频控制区 音频跟随模式的使用方法： 1、按下操作面板的 AFV 按键，按键此时会亮绿色灯 ， 对应多画面的菜单也会显示当前音频状态 ，菜单里面 Audio Mode 显示 Follow，表示音频处于跟随模式；如右 图所示 （注意：图片中显示的按键颜色与实际效果图片有所偏 差，请见谅） 2、音频跟随模式的通道有 IN1、IN2、IN3、IN4，对应的操作面板的按键（此时按键面板中 PGM 的 2 亮起，表示正在操作 IN2 信号源）如下图所示 3、音频跟随模式的音量大小调整，通过操作面板的按键来控制 ；按下跟随模式的 AFV 按键 （显示绿灯） ， 会默认跟随 PGM 直播通道的音频， 此时需要增加或是减少音量， 只需要按 AFV 旁边的 VOL+（增加音量）和 VOL-（减少音量）来调整。或者不断上下调整 CH1 的音频推子 的位置，对应的菜单部分也可以显示当前音量大小。... -
Page 11: 转场特效控制区
SWITCHER 在默认状态栏的情况下，按方向键“下”后，状态栏中会出现光条。 光条移动到 CH1 的时候，按下“MENU” 键进入第一路音频的通道选 择， 使用菜单中的 “上下” 按键进行通道选择， 可以从 IN1、 IN2、 IN3、 IN4、 PHONE_IN、MIC_IN1、MIC_IN2 选择，确定选择后按下 “MENU” 退出；如右图所示第一通道的音频源从 IN1 变成了 IN4。 CH2 音频通道的选择跟 CH1 相同的操作方法；在默认状态栏的情况 下，按方向键“下”后，状态栏中会出现光条。光条移动到 CH2 的 时候，按下“MENU”键进入第二路音频的通道选择，第二路音频通 道选择有 IN1、IN2、IN3、IN4、PHONE_IN、MIC_IN1、MIC_IN2，确 定选择后按下“MENU”退出；如右图所示第二通道的音频源从 IN2 变成了 MIC_IN1。 4、音频指派通道的音量调整：直接按下音频控制区 VOL+/VOL-键来 控制音量大小， 或者不断上下调整 CH1 和 CH2 的音频推子的位置， 对应的菜单部分也可以显示当前音量大小。 音量值在... -
Page 12: 综合控制区
SWITCHER FADE 淡入淡出转场特效 点击特效控制区的 FADE （按下后显示绿灯） ， 然后点击 AUTO 或推杆或 CUT 便可以进行切换。 效果图如下 FADE 淡入淡出特效，A 逐渐画面变暗直至完全为黑色，再逐渐由黑色变为 B 画面。 四种特效划像转场 划像转场方式一共有四种转场方式，分别是向上/向下/向左/向右四种转场方式。 向上转场：点击特效控制区的 （按下后显示绿灯）然后点击 AUTO 或推杆或 CUT 便可以进行切 换。效果图如下，其他三种转场操作相同。 向上划像转场特效，A 画面不变，B 画面通过向上方向逐渐划入，直至画面完全变成 B 画面 转场速率调整 在操作转场特效控制区时，还可以通过操作按键面板中的 RATE1、RATE2、RATE3 控制转场速 率义， （rate1：640ms；rate2：1280ms；rate3：2560ms）注：只有使用 AUTO 转场时才有效果 4.1.2.4 综合控制区... -
Page 13: Pgm 与 Pvw 的选择
SWITCHER STILL 画面冻结特效 画面冻结特效：按下控制面板的 （按下后显示 绿灯） ，然后输出的 PGM 视频动画将会进入冻结现象， 再次按键即可解冻画面，效果图如右图所示。 4.1.2.5 PGM 与 PVW 的选择 多画面输出窗口介绍 其中 Preview 和 Program 分别为预监和直播输出。如下图所示 下方有 4 个窗口对应的是输入源监看，分别对应切换台控制 面板上的 1 –4 号按键. 直播 预监 PGM 和 PVW 输出信号 设备接入视频信号源后， 按下按键面板中的 1 （PGM） 和 2 （PVW） ， 在输出的多画面监视器中的直播和预监信号源分别是... -
Page 14: Usb 接口对接 Obs 软件说明
SWITCHER 把黑色背景的白色字体视频或者图片切换到 PVW 预监窗口，开启 KEY1 亮度键 功能，此时液晶会出现一个亮度键参数设置界面，然后用 CUT/AUTO/T-Bar 切换 都可以把字符叠加到 PGM，抠像色域设置： 按下 F7 亮度抠像后，显示菜单会显示当前色度键抠像 Luma KEY 信息，如右图。 Chroma KEY 色度键 色度键抠像支持动态视频源像与静态源抠像，切换台会抠去键源的蓝色 或绿色部分，保留其它颜色，然后与背景图像重叠从而达到抠像和叠加背景 的目的，此功能一般用于虚拟演播室叠加字幕等。 把蓝色背景或者绿色背景切换到 PVW 预监窗口， 再开启 Chroma KEY 色度键 功能。此时液晶屏会出现一个色度键的参数设置界面，通过旋钮选择你抠像的 背景，选择完后可以通过 CUT/AUTO/T-Bar 实现抠像， 此时你要叠加的图像出现 在 PGM 直播画面中。 当按下 F7 键时，显示菜单会显示当前色度键抠像 Chroma Key 信息，如右图。 视频源项可以选择键源，KEY 类型有色度键_绿和色度键_蓝，级别设置范围在... -
Page 15: 图文、台标叠加步骤
SWITCHER 步骤 3：设置视频捕获设备属性 ① 设置视频属性。 设备选择：HDS9335 Video； 分辨率/帧率 类型选择：自定义；分辨率可以选择：1920*1080、1280*720、640*360 如图 4 所示。 ②下拉设置音频属性。 音频输出模式选择：输出桌面音频（WaveOut） ；勾选使用自定义的音频设备 音频设备选择：Capture Input terminal(HDS9335 Audio )，如图 5 所示. 输出桌面音频（WaveOut） HDS9335 Video 自定义 HDS9335 Audio 分辨率选择 图 4 图 5 说明： 1.最新 OBS 版本 25.0.1 可以在视频格式选择 H264，这样图像质量会有所提升。 2.每次使用前需要先将设备与电脑连接，再打开... - Page 16 SWITCHER 1.点击”SEARCH” ，搜索相应设备，如左图所示 HDS9335:192.168.2.249 2. 双击 HDS9335:192.168.2.249 打开软件,如左图 3.添加 logo。根据图片的色彩不同，添加 Logo 的方式有两种。 第一种方式：默认白色 打开中帝威切换台控制软件，点击左下角的+号，进入添加 Logo 界面，可以选择需要使用的背景颜色， 如果不选择的话，默认是白色背景。然后点击 Import Logo 添加 Logo 图片，选择好需要上传的图片， 等待软件中显示图片。 第二种方式：背景颜色设置 打开中帝威切换台控制软件，点击左下角的+号，进入添加 Logo 界面，选择的黑色背景，左边是原始 图片，右边是最终上传的图片。 打开中帝威切换台控制软件，点击左下角的+号，进入添加 Logo 界面，选择的蓝色背景，左边是原始 图片，右边是最终上传的图片。...
-
Page 17: 系统菜单设置
SWITCHER 4.抠像颜色等级设置，数值越大，抠像越干净，如左图所示 5.logo 图片添加，如左图所示 注意：添加的图片格式必须是 BMP，大小必须是 256*128px 6.点击 Logo Index，选择图片对应的序号，可选 0、1、2、3。选 择好后，点击 Upload Picture 把图片上传到切换台中。上传图片 时间视网速而定，用户需耐心等待。在上传图片的过程中，不要操 作切换台，以免设备卡死机。 7.通过 PC 软件， 用户可以自行导入 Logo， 然后把 Logo 上传至切 换台。切换台总共能保存 4 个 Logo，保存好的 Logo 可在 Logo 菜单中选择。 7.系统菜单设置 菜单显示 在菜单栏中，您可以对设备进行 IP 设置、系统恢复出厂设置、更换语言等操作。 在开机默认状态下，按下“MENU” ，进入主菜单。如下图所示 按下“MENU”... - Page 18 SWITCHER 系统设置 按下“MENU” 在系统设置菜单内，您可以在语言选择中：选择中文或英文两种不同语言；风扇转速也可进行手 动控制，设备出厂默认智能温控状态， 也可以进入下一阶菜单进行手动选择 10 种转速;在使用过程 中若遇到未知的错误，您可以选择恢复出厂设置，进行重置。 网络设置 按下“MENU” 在网络设置菜单内，您可以在 IP 获取中选择：动态 IP 或静态 IP，当选择了静态 IP 之后还可以对 IP 地址、子网掩码、网管设置进行相应的设置，之后保存返回即可。 录制设置 按下“MENU” 录制设置中可以设置录制级别，有低、中、高和超高可设置，对应码率就是 6M/12M/18M/24M； 存储的方式可以选择 TF 卡和 U 盘；TF 卡/U 盘录制支持格式 FAT32 和 exFAT 1.在录制时 LED 会闪烁，在切换台的状态显示栏会实时显示录制的 状态。REC 显示红色，录制正在进行。...
-
Page 19: 推流的使用说明
SWITCHER 推流设置 按下“MENU” 推流设置界面的 Strean IP 是进入 WEB 界面添加推流地址的唯一途径，插上推流网口，设备会自动获取 IP 地址显示到推流设置菜单里面，将此 IP 地址填写到浏览器进行搜索进入 WEB 界面。 设备信息 按下“MENU” 在设备信息菜单内，您可以看到设备的版本信息，此处不可以修改。 台标叠加菜单 打开 Logo 功能，状态栏中会出现 Logo 菜单。 Logo 可以预设 4 个图标。 Logo 会先出现在 PVW 窗口上，在菜单中选择需要使用的 Logo 序号。 PVW 窗口中查看 Logo 的位置， 把 Logo 调整至合适的位置。 按下方向键右键，把... - Page 20 SWITCHER WEB 界面的使用方法： 1、用户设置 录制码率对应菜单里面设置的一样，低、中、高、超高等级。 推流码率设置范围 1-10Mbps,下拉框选择即刻生效； 2、推流设置 索引 1-8 组，表示可以保存 8 组推流地址在设备内部； 用户名是表示每组推流地址可以自己命名，命名只对字母和数字有效；在菜单里面的推流设置可 以看到你在 WEB 界面保存的推流名称； WEB 界面功能解析 1)开启录制功能的时候，WEB 界面的画面旋转、录制码率等功能是禁止设置的，所以在开启录 制功能之前请设置好参数。 2)开启推流功能的时候，可以随时更改推流码率。 3)单方面在设备端更改了推流码率、录制等级，WEB 界面的状态不会自动刷新，需要手动按下 键盘的 F6(Stream)键刷新界面。 4)连接上 WEB 界面过后，可以在界面里面更改 IP 地址，如果时间久了记不住 WEB 界面的 IP 地址，可以去菜单推流设置里面查看 WEB 界面 IP 地址。 5)更改...
-
Page 21: 故障及维修
等各项税务以及其他费用均由用户自行承担。 保证限制和例外 在上述的有限保证之外，本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故 障或损坏。如产品因滥用，错误使用，疏忽，意外，异常的物理压力或者电压、未被授权的修改，窜 改，改变或者由于本公司或它授权的代理以外其他人提供的服务造成的损坏，本公司将不用承担额外 的义务。平常使用或者在该产品适用的应用中正确使用产品而引起的故障除外。根据本保修服务， DeviceWell 保修期内保修服务范围不包括以下内容： 1. 对由非 DeviceWell 专门人员进行的安装、维修或保养所造成的损坏进行维修， 2. 对因使用不当或连接到不兼容设备所造成的损坏进行维修， 3. 对因使用了非 DeviceWell 生产或提供的零部件所导致的损坏或故障进行维修， 4. 对经过改装或和其他产品进行组装的产品进行保养维修（产品经改装或组装后会增加保养维修所需 时间或保养难度） 。 本保修条款由 DeviceWell 提供， 它可取代所有其他明示或隐含的保修。 DeviceWell 及其供应商对任何有关适销性及就特定用途的适用性等隐含保证不作任何担保。DeviceWell 负责为用 户提供缺陷产品的维修或更换服务是完整和排他性补救措施， 不论 DeviceWell 或其供应商是否事先获 悉发生间接、特殊、偶然或必然损坏等损坏的可能性。若用户对本设备进行非法使用，DeviceWell 概 不负责。对因使用本产品造成的一切损失，DeviceWell 概不负责。本产品的操作风险由用户自行承担。 以上所有内容，DeviceWell 保留一切权利，并拥有最终解释权。... - Page 22 SWITCHER Contents 1. Overview……………………………………………………………………….……………...21 1.1 Introduction……………….………..…………………………………….……..21 2. Functional characteristics………….……………………………………………..21 ..………………….…………………..……..22 Switcher Function Comparison.. 2.2 Size……………………………………..………………….…………………..……..23 3. Interface Specification..……………….………………………………….………..23 3.1 Interface Introduction……………..…….…….…………………….……..23 3.2 TALLY Interface……………………..………….….………………….………..24 3.3 Parameter……………………….……….……….…………………….………..24 4. Control Panel and Interface………..…………………..……………………….…….25 4.1 Control Panel.………………………..…………….…………………………..25 4.1.1 Area Description……………..…………………………..……………..26 4.1.2 Key Description……………..………….……………….……….……..26 4.1.2.1 Function Area……………….….…………………………..…..26 4.1.2.2 Audio Control Area……………….……….……….………..26 4.1.2.3 Transition Effect Control Area…………………..……..28...
-
Page 23: Overview
1. Overview 1.1 Introduction The DeviceWell HD Video Switcher HDS9125/HDS9325 adopts a portable integrated design and comes with an 11.6-inch HD monitor screen, which can directly multiview output. Standard size: 285mm* 190mm*42.6mm, The DeviceWell HD Video Switcher HDS9135/HDS9335 adopts a portable integrated design and comes with an 15.6-inch HD monitor screen, which can directly multiview output. -
Page 24: Switcher Function Comparison
SWITCHER 2.1HDS 5-CH Portable Series HD Video Switcher Function Comparison Function Function Introduction HDS9125 HDS9135 HDS9325 HDS9335 Input 4*HDMI+1*DP 4*HDMI+1*DP 4*HDMI+1*DP 4*HDMI+1*DP PGM Output HDMI*1 HDMI*1 HDMI*1 HDMI*1 Multiview Output HDMI*1 HDMI*1 HDMI*1 HDMI*1 USB3.0/ UVC Output √ √ √... -
Page 25: Size
SWITCHER 2.2 Size HDS9135/HDS9335 Size：362mm*215mm*42.6mm HDS9125/HDS9325 Size：190mm*285mm*42.6mm HDS 9325 HDS 9335 HDS9325/HDS9335 HDS9125/HDS9135 3. Interface Specification 3.1 Interface Introduction The Switcher interface is shown below. Definition Description RJ45 RTMP Network stream USB 3.0 USB3.0 stream TF Card slot TF card recording... -
Page 26: Tally Interface
SWITCHER 3.2 TALLY Interface GPI Optional feature list Note：PIN1 PIN2 not used. GPI-Inx Optional feature Description TALLY Online schematic： PGM1 Simulate PGM1 button messages ： Function(TALLY) Function(GPI) PGM2 Simulate PGM2 button messages PGM-IN1 GPI-IN1 PGM3 Simulate PGM3 button messages PGM-IN2 GPI -IN2 PGM4 Simulate PGM4 button messages... -
Page 27: Control Panel And Interface
SWITCHER output signal HDMI video output Code rate 270Mbps~3Gbps Video Connector Standard Signal Output Signal amplitude 800mV± 10%(HDMI) 100Ω (HDMI) impedance Clock recovery Support Control 9600 baud, 8 bits, 1 stop bit, no parity Control Connection 15-pin D-port, 2-RX, 3- TX, 5-GND Parame ter Network control RJ45,100M... -
Page 28: Area Description
SWITCHER 4.1.1 Area Description Name Description Function area Currently supports F1-F8 function Audio control area Mainly set the audio follow-up mix and audio volume control Transition effect control area Select transition effects Integrated control area FTB、PIP and STILL effects Menu control area Setting menu information with keys PGM and PVW selection Program and preview selection... - Page 29 SWITCHER 2. The channels of the audio follow mode are IN1、IN2、IN3、IN4 , and the corresponding operation panel keys (the button panel 2 lights up at this time, indicating that Operate the IN2-HDMI-compatible2 signal source as shown below.) 3. The volume adjustment of the audio follow mode is controlled by the keys on the operation panel. Pressing the AFV button in the follow mode (green light is displayed) will follow the audio of the PGM live channel by default.
-
Page 30: Transition Effect Control Area
SWITCHER 4. Volume adjustment of the audio assigned channel: directly press the VOL+/VOL- button in the audio control area to control the volume, or adjust the position of the audio faders of CH1 and CH2 up and down, the corresponding menu part can also display the current volume. The volume value is in the range of 0-100. -
Page 31: Integrated Control Area
SWITCHER Click in the special effect control area (green light is displayed after pressing), and then click AUTO or CUT or T-bar to switch, the effect picture is below. FADE in and fade out effects, A gradually darkens the picture until it is completely black, and then gradually changes from black to B picture. -
Page 32: Pgm & Pvw Selection
SWITCHER You can use the knob to set the parameters of PIP picture-in-picture, the situation is as follows (the horizontal / vertical position size is based on the smallest display image as an example) Horizontal position setting: The value from the upper left end to the upper right end is 0-1440, and the value increases / decreases by 10 each time the knob is rotated. -
Page 33: Steps For Image And Text Overlay
10、Upload Picture: Upload the added images to the switcher. LOGO 预设 DeviceWell switchers support software control, and the software can be downloaded from the DeviceWell official website. The software icon is as follows... - Page 34 Method 1：Default white Open the DeviceWell switcher control software, click the + sign in the lower left corner to enter the add logo interface . You can select the background color you want to use. If you do not select it, the default is white background. Then click Import Logo to add the Logo image, select the image you want to upload, and wait for the image to be displayed in the software.
-
Page 35: System Menu Settings
SWITCHER 4. Set the keying color level. The larger the value, the cleaner the keying will be, as shown below: 5. Add the logo image as shown below: Note: The added image format must be BMP and the size must be 256*128px 6. - Page 36 SWITCHER In the system setting menu, you can choose between two languages: Chinese or English; the fan speed can also be controlled manually, and the device defaults to the state of intelligent temperature control. You can also enter the next-level menu to manually select 10 kinds Speed； if you encounter an unknown error during use, you can choose to restore the factory Settings, reset.
-
Page 37: Instructions For Usb Interface To Obs Software
SWITCHER Logo overlay menu Turn on the Logo function, and the Logo menu will appear in the status bar. The logo will first appear on the PVW window, and select the desired logo number from the menu. Check the position of the logo in the PVW window and adjust it to the appropriate position. -
Page 38: Stream Instructions
SWITCHER HDS9335 Video IN output desktop audio Custom output desktop audio (WaveOut) (WaveOut) Resolution HD9335 Audio Interface ④ ⑤ Description: The resolution setting needs to be customized to display the video. If there is no image display after setting, you need to set the video format and modify it to MJPEG. - Page 39 SWITCHER 3.User setting The recording bit rate corresponds to the same setting in the menu, low, medium, high, and super high levels. The streaming code rate setting range is 1-10Mbps, and the drop-down box selection will take effect immediately; 4.Streaming settings Index 1-8 groups means that 8 groups of stream addresses can be stored inside the device;...
-
Page 40: Synchronize Regional Time
SWITCHER 9. Synchronize regional time 1.Go to Devicewellofficial website to download the time synchronization software, www.devicewell.com search keyword time synchronization; 2.Double-click to open the time synchronization software 3.Software function introduction, open the software default automatic setting function① Connect the device to the internet cable and be in the same local area network as the computer. Click Auto Sync, and the computer will automatically synchronize your device time. -
Page 41: More Switcher Options
Portable 4K switcher (4UHD+4DP+2SDI) HDS7105S Simple switcher (4 FHD +1DP) UHS9508R Portable 4K switcher (2UHD+2DP+4SDI) HDS7105 Simple switcher (4 FHD +1DP) HDS9125 Portable switcher (4 FHD +1DP) HDS7105P HDS7105 with T-Bar HDS9135 Portable switcher (4 FHD +1DP) HDS7305 Simple switcher (4 FHD +1DP) - Page 42 SWITCHER 产品保修卡 WARRANTY 保修须知： Warranty Notice: 一：凡购买本公司的产品用户，凭本保修卡享受保修期内维修服务。 1.Customer who buys the product will be offered repair service during the warranty validity period. 二：本公司所有产品自出货之日起保修一年。保修服务仅限正常使用下有效。 2.The warranty period is one year form the date of shipment,Guarantee service is subject to normally using. 三：本保修卡不补发，保修期内请妥善保管，用户要求维修服务时，应出示保修卡和保修卡对应的机器。...
- Page 43 SWITCHER 型号选择: Model Selection: □ HDS9125 □ HDS9135 □ HDS9325 □ HDS9335 产品合格证 CERTIFICATE 本合格证证明客户购买的产品是本公司生产，完全符合原厂服务要求。 This is to certificate that the product in the package is manufactured by the manufacture and in full complian with the specifications of the original service.
- Page 44 SWITCHER www.devicewell.com...
