Summary of Contents for DeviceWell HDS9125

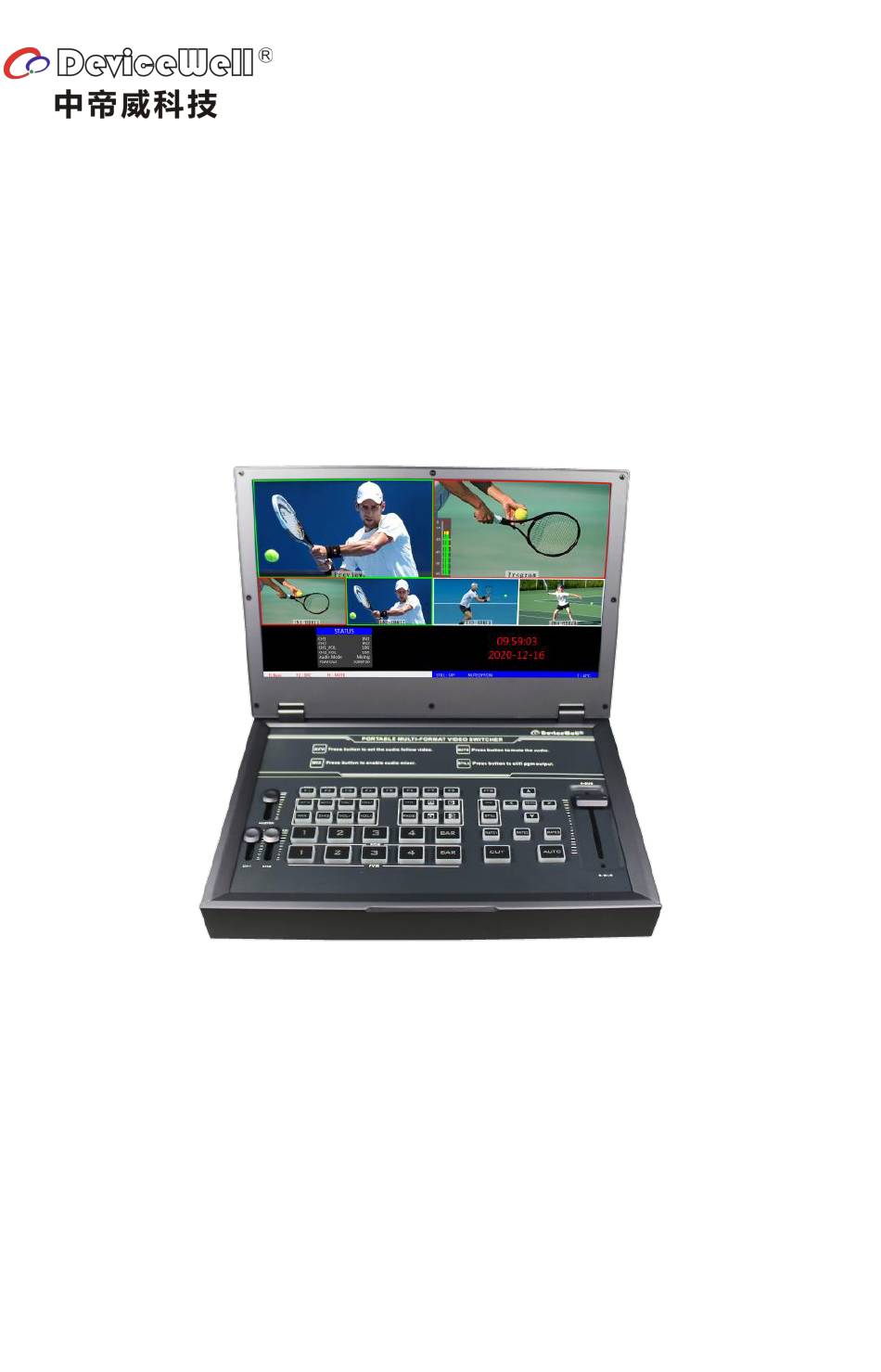

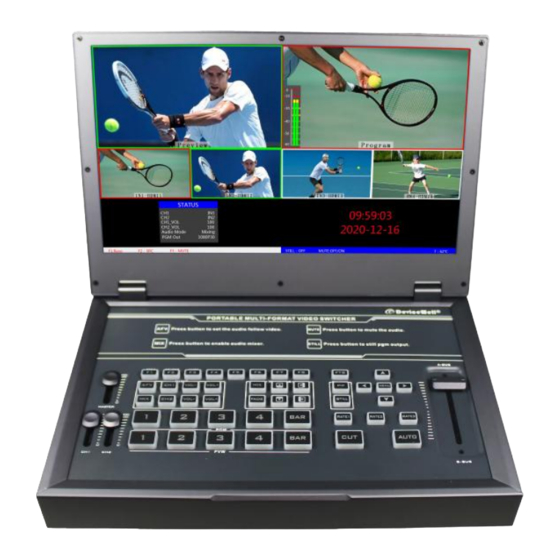

  • Page 1 使用手册 Users’ Manual VER 1.0 五通道高清视频切换台 5-CH HD SWITCHER...
  • Page 2 SWITCHER 语言 LANGUAGES 中文…………………………………………………………………….……01 English………………………………………………………………..……15 安全须知 如果忽视这些注意事项, 可能导致人员伤害或伤亡, 可能导致设备损坏、 数据丢失、 设备性能降低或不可预知的结果。 电器安全特性  为避免可能的电击造成严重损害,在搬动产品之前,请先将电源线暂时从产品电源接口处移除。  当您需要加入新的硬件到产品中或移除产品中现有硬件时,请务必先关闭产品电源。条件允许的情况下,建议将电源 线暂时从产品接口处移除。  使用前应确认产品是否已接地,电源电压是否已调整到产品适用的范围内。否则将可能导致产品以外损坏、性能降低 或不可预知的结果。  请勿使用松动或损坏的电源插座或在手潮湿的时候接触电源插座,否则将有触电和起火的危险。  若听到电源线和电源接口处有噪音,请立即拔下电源线,并向您的销售代表寻求帮助,否则将有起火或触电的危险。  若如有异物或液体进入产品或需要清洁产品时,请从产品上移开电源线以及其他的任何电缆线,否则将有触电、起火 和损坏产品的危险。  若电源已损坏,请不要尝试自行修复。请联系专业技术服务人员或经销商来处理。 Preparation Before Installation Caution ●During transportation, handling, and installation of switchboard equipment, avoid collisions between the switchgear equipment and doors, walls, shelves, etc.
  • Page 3: Table Of Contents

    目录 1.概述………………………………………………………………………………………..02 产品介绍……………………………………………………………….…...02 2.功能特性………………………………………………………………………………..02 设备尺寸…………………………..……………….…………………….….03 3.接口规格说明……………………………………………………………………………03 接口介绍………………………..………….……….………………….……03 TALLY 接口……………………..………….……….………………….…...04 接口参数……………………..………….……….…………………….……04 4.控制面板及接口……………..…………………………………………………………05 控制面板………………………..………….……….………………….…...06 分区说明……………..………….……….……………….……..…..06 4.1.1 按键说明……………..………….……….……………….…….……06 4.1.2 功能区…………………………………….………………….06 4.1.2.1 音频控制区…………………….……….………………...07 4.1.2.2 转场特效控制区…………………….……….………...08 4.1.2.3 综合控制区…………………………….……….…………09 4.1.2.4 PGM 与 PVW 的选择…………………….………..….10 4.1.2.5 5. USB 接口对接 OBS 软件说明………………………………….………….……11 6.系统菜单设置……………..………………………………………………………..…..12 7.故障及维修……..……………..……………………………………………………..….14...
  • Page 4: 产品介绍

    SWITCHER 1.概述 1.1 产品介绍 中帝威(DeviceWell)高清视频切换台,采用便携式一体化设计,HDS9125 自带 11.6 寸高清监视屏, 可以将多画面直接输出显示。标准尺寸:190mm*285mm*42.6mm; HDS9135 自带 15.6 寸高清监视屏,可以将 多画面直接输出显示。标准尺寸::362mm*215mm*42.6mm,可适用于小型外出场景的视频特效切换需求。 设备集成多画面预监处理器、特效发生器、音频处理器、控制键盘等切换台常用组件。 切换台支持 4 路 HDMI+1 路 DP 信号输入,共计 5 路视频信号。可同步输出外部预监信号。切换台支 持 HDMI 内嵌音频+外部模拟音频,混合处理后,可嵌入到输出的 HDMI 信号中,也可从模拟端口输出。所有 输入信号的分辨率自动适应,输出信号分辨率可按需求选择,相当灵活。对于广播电视、节目制作、访谈 演讲现场制作、户外体育赛事、学校课件制作等视频切换需求,切换台的功能完全可以满足。 HDS9135 /HDS9125 切换台 PC 端 DP IN HDMI IN 高清摄像机...
  • Page 5: 设备尺寸

    SWITCHER 2.1 设备尺寸 HDS9125 尺寸:285mm*190mm*42.6mm HDS9135 尺寸:362mm*215mm*42.6mm HDS 9125 3.接口规格说明 3.1 接口介绍 序号 接口定义 说明 监听音量调节 3.5mm 音频监听 PHONES 级联设备、配套 TALLY 灯模块 电源开关 电源开关 接导播通话系统 TALLY 网络升级 RJ45 3.5mm 立体声音频输出 LINE OUT 3.5mm 立体声音频输入 LINE IN 2 路 MIC 输入...
  • Page 6: Tally 接口

    PVW-IN4 PGM-IN5 PVW-IN5 PGM-IN6 PVW-IN6 注:Tally LED:为外接显示设备 Tally output :低电平有效(Tally LED 亮灯) 高电平无效(Tally out 熄灯) 3.3 技术参数 产品名称 便携式 4 路 HDMI+1 路 DP 切换台 产品型号 HDS9125/HDS9135 输入信号 HDMI/DP 视频信号 码率 270Mbps~3Gbps 连接器 标准 反射损耗 >15dB 5MHz~3GHz 视频 信号幅度 800mV±10%(HDMI) 信号...
  • Page 7: 控制面板及接口

    RJ45,100M 电源 DC 12V/ AC 110-240V 功率 常规 控制面板 支持现场制作,集成多种按键 参数 工作温度 0℃~50℃无冷凝 存储温度 -20℃~75℃ 注:Tally LED:为外接显示设备 工作湿度 20%~70%RH Tally output :低电平有效(Tally LED 亮灯)高电平无效(Tally out 熄灯) 存储湿度 0%~90%RH,不结露 4.控制面板及接口 在使用中帝威高清切换台 HDS9125/HDS9135 设备前,恳请您能花几分钟时间阅读本章节。本 章节将为您详细介绍中帝威高清切换台的面板及接口,以方便您后续的使用和操作。 中帝威高清切换台设备外壳使用新型金属材料制成,新型金属外壳具备高强度特性提升了整机 的抗摔、抗压、抗震能力,有效保护了设备内部的元器件。超轻薄的特性使得设备在运输和维护过 程中更加便捷,无需借助其它设备;同时也具有无可比拟的散热性能。 除了外壳的创新,中帝威高清切换台对接口连接器也做了全新的优化。采用全新 RoHS 标准的 环保材料,在耐用程度和环境保护上要求更为苛刻,为您提供更稳定,更环保,性价比更高的产品。...
  • Page 8: 控制面板

    4.1.2 按键说明 4.1.2.1 功能区  F1---分辨率控制 按下按键面板的 F1 可以调整画面输出的分辨率,每按下一次调整一次输出分辨率,分辨有 1080P60Hz/1080P50Hz/1080P30Hz/1080P25Hz/1080P24Hz/1080I60Hz/1080I50Hz 可以选择。  F2---通道切换控制 按下按键面板的 F2 可以对第一通道的输入源进行选择,当同时在 HDS9125/HDS9135 的背面 接口接入 HDMI 和 DP 信号时,按下 F2 后可以在 IN1-HDMI1 和 IN1-DP1 中选择。  F3---MUTE 按下 F3 按键对 PGM 直播输出一键静音。  F7---竖屏菜单显示 这个功能主要配合 PM1005/PM1007 监视器才有用处,主要改变在这两款监视器上面的竖屏菜...
  • Page 9: 音频控制区

    SWITCHER 4.1.2.2 音频控制区  音频跟随模式的使用方法: 1、按下操作面板的 AFV 按键,按键此时会亮绿色灯 , 对应多画面的菜单也会显示当前音频状态 ,菜单里面 Audio Mode 显示 Follow,表示音频处于跟随模式;如右 图所示 (注意:图片中显示的按键颜色与实际效果图片有所偏 差,请见谅) 2、音频跟随模式的通道有 IN1、IN2、IN3、IN4,对应的操作面板的按键(此时按键面板中 PGM 的 2 亮起,表示正在操作 IN2 信号源)如下图所示 3、音频跟随模式的音量大小调整,通过操作面板的按键来控制 ;按下跟随模式的 AFV 按键 (显示绿灯) , 会默认跟随 PGM 直播通道的音频, 此时需要增加或是减少音量, 只需要按 AFV 旁边的 VOL+(增加音量)和 VOL-(减少音量)来调整。或者不断上下调整 CH1 的音频推子 的位置,对应的菜单部分也可以显示当前音量大小。...
  • Page 10: 转场特效控制区

    SWITCHER 按下按键面板中的 MIX(显示绿灯) ,再按下“MENU”按键,多画 面的菜单会做出相应的变化 ,按下“MENU”进入第一路音频的通 道选择, 使用菜单中的 “上下” 按键进行通道选择, 可以从 IN1、 IN2、 IN3、IN4、PHONE_IN、MIC_IN1、MIC_IN2 选择,确定选择后按下 “MENU”退出;如右图所示第一通道的音频源从 IN1 变成了 IN4。 CH2 音频通道的选择跟 CH1 相同的操作方法; 按下 “MENU” 按键后, 调整第二路音频,再按下“MENU”按键进入第二路音频通道选择有 IN1、IN2、IN3、IN4、PHONE_IN、MIC_IN1、MIC_IN2,确定选择后 按下“MENU”退出;如右图所示第二通道的音频源从 IN2 变成了 MIC_IN1。 4、音频指派通道的音量调整:直接按下音频控制区 VOL+/VOL-键来 控制音量大小, 或者不断上下调整 CH1 和 CH2 的音频推子的位置, 对应的菜单部分也可以显示当前音量大小。 音量值在...
  • Page 11: 综合控制区

    SWITCHER  FADE 淡入淡出转场特效 点击特效控制区的 FADE (按下后显示绿灯) , 然后点击 AUTO 或推杆或 CUT 便可以进行切换。 效果图如下 FADE 淡入淡出特效,A 逐渐画面变暗直至完全为黑色,再逐渐由黑色变为 B 画面。  四种特效划像转场 划像转场方式一共有四种转场方式,分别是向上/向下/向左/向右四种转场方式。 向上转场:点击特效控制区的 (按下后显示绿灯)然后点击 AUTO 或推杆或 CUT 便可以进行切 换。效果图如下,其他三种转场操作相同。 向上划像转场特效,A 画面不变,B 画面通过向上方向逐渐划入,直至画面完全变成 B 画面  转场速率调整 在操作转场特效控制区时,还可以通过操作按键面板中的 RATE1、RATE2、RATE3 控制转场速 率义, (rate1:640ms;rate2:1280ms;rate3:2560ms)注:只有使用 AUTO 转场时才有效果 4.1.2.4 综合控制区...
  • Page 12: Pgm 与 Pvw 的选择

    SWITCHER  STILL 画面冻结特效 画面冻结特效:按下控制面板的 (按下后显示 绿灯) ,然后输出的 PGM 视频动画将会进入冻结现象, 再次按键即可解冻画面,效果图如下。 4.1.2.5 PGM 与 PVW 的选择  多画面输出窗口介绍 其中 Preview 和 Program 分别为预监和直播输出。如下图所示 直播 预监 下方有 4 个窗口对应的是输入源监看,分别对应切换台控制面板上的 1 –4 号按键  PGM 和 PVW 输出信号 设备接入视频信号源后,按下按键面板中的 1(PGM)和 2(PVW) ,在输出的多画面监 视器中的直播和预监信号源分别是...
  • Page 13: Usb 接口对接 Obs 软件说明

    按下按键面板中的 BAR 按键后屏幕将输出彩条。 USB 接口对接 OBS 软件说明 步骤 1: 通过 USB 数据线将单板与 WIN7 相连, WIN7 端 识 别 后 , 设 备 列 表 会 出 现 HDS9125 Audio/HDS9135 Audio 和 HDS9125 Video/HDS9135 Video,代表识别 ok. 图 1 如图 1 所示。图 1 设备管理器中 Audio 和 Video 节...
  • Page 14: 系统菜单设置

    SWITCHER 步骤 3:设置视频捕获设备属性 ① 设置视频属性。 设备选择:HDS9125 Video /HDS9135 Video; 分辨率/帧率 类型选择:自定义;分辨率可以选择:1920*1080、1280*720、640*360 如图 4 所示。 ②下拉设置音频属性。 音频输出模式选择:输出桌面音频(WaveOut) ;勾选使用自定义的音频设备 音频设备选择:Capture Input terminal(HDS9125 Audio /HDS9135 Audio ),如图 5 所示. 输出桌面音频(WaveOut) HDS9125 Video 自定义 HDS9125 Audio 分辨率选择 图 4 图 5 说明: 1.最新 OBS 版本 25.0.1 可以在视频格式选择 H264,这样图像质量会有所提升。...
  • Page 15 SWITCHER 在状态栏下操作 MENU,可对音频模式、输出分辨率进行设置;音频模式; 菜单选择混音或者跟 随;输出分辨率:菜单即可操作,可选择 1080p60/1080p50/1080p30/1080p25/1080p24/1080i50/1080i60  系统设置 按下“MENU” 在系统设置菜单内,您可以在语言选择中:选择中文或英文两种不同语言;在使用过 程中若遇到未知的错误,您可以选择恢复出厂设置,进行重置。  网络设置 按下“MENU” 在网络设置菜单内,您可以在 IP 获取中选择:动态 IP 或静态 IP,当选择了静态 IP 之 后还可以对 IP 地址、子网掩码、网管设置进行相应的设置,之后保存返回即可。  设备信息 按下“MENU” 在设备信息菜单内,您可以看到设备的版本信息,此处不可以修改。...
  • Page 16: 故障及维修

    正规厂家生产的线材,例如百通,佳耐美。 (2) 当拔插音视频接口时,如果感觉到有明显的静电,有可能设备电源地线没有良好接地。请按 正确方法接地,否则容易损坏主机,缩短主机寿命。 (3) 当 RJ45(一般指:电脑网口)控制不了切换台时,检查控制软件所设定的通信口是否与所接设 备的串口相对应;检查电脑的通信口是否良好。  维护 请用柔软、干燥的抹布来清洁本设备。禁止用酒精、油漆稀释剂或汽油来清洁。确保本设备保存 和工作在远离液体和污渍的环境中。用户没有自己处理的部件,所有服务和维修事项请联络本公司或 者其它授权的分销商。  保修说明 自购买之日起,DeviceWell 为本品提供 12 个月的保修服务。若本品在保修期内出现故障,DeviceWell 可为本品提供免费修理或更换零部件,在有必要的情况下可以进行更换缺陷产品的服务。为确保用户 有权享受本保修条款中的服务,如遇产品出现故障请您务必在保修期内联系 DeviceWell 售后服务部, 经确认后妥善安排保修事宜。缺陷产品,用户应将负责将产品包装并寄送到 DeviceWell 的指定服务中 心进行维修,运费由用户承担并预先支付。若用户因任何原因退货,所有产生的运费、保险费、关税 等各项税务以及其他费用均由用户自行承担。  保证限制和例外 在上述的有限保证之外,本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故 障或损坏。如产品因滥用,错误使用,疏忽,意外,异常的物理压力或者电压、未被授权的修改,窜 改,改变或者由于本公司或它授权的代理以外其他人提供的服务造成的损坏,本公司将不用承担额外 的义务。平常使用或者在该产品适用的应用中正确使用产品而引起的故障除外。根据本保修服务, DeviceWell 保修期内保修服务范围不包括以下内容: 1. 对由非 DeviceWell 专门人员进行的安装、维修或保养所造成的损坏进行维修,...
  • Page 17 SWITCHER Contents 1. Overview……………………………………………………………………….……………..16 Introduction……………….………..…………………………………….…….16 2. Functional characteristics………….……………………………………………..16 Size……………………………………..………………….…………………..……17 3. Interface Specification..……………….………………………………….………..17 Interface Introduction……………..…….…….…………………….…….17 TALLY Interface……………………..………….….………………….……….18 Parameter……………………….……….……….…………………….……….18 4. Control Panel and Interface………..…………………..……………………….……19 Control Panel.………………………..…………….…………………………..19 4.1.1 Area Description……………..…………………………..…………….20 4.1.2 Key Description……………..………….……………….……….……..20 4.1.2.1 Function Area……………….….…………………………..…20 4.1.2.2 Audio Control Area……………….……….……….……….20 4.1.2.3 Transition Effect Control Area…………………..……..22 4.1.2.4 Integrated Control Area.……………….………………….24 4.1.2.5...
  • Page 18: Overview

    HDS9125/HDS9135 supports 4 HDMI + 1 DP signal input, a total of 5 video signals. The external preview signal can be output synchronously. HDS9125/HDS9135 supports HDMI embedded audio + external analog audio.
  • Page 19: Size

    SWITCHER 2.1 Size HDS9125 Size:190mm*285mm*42.6mm HDS9135 Size:362mm*215mm*42.6mm HDS 9125 3. Interface Specification 3.1 Interface Introduction The Switcher interface is shown below. Definition Description TALLY TALLY RJ45 Network upgrade LINE OUT Stereo audio output LINE IN Stereo audio input MIC IN...
  • Page 20: Tally Interface

    SWITCHER 3.2 TALLY Interface Note:PIN1 PIN2 not used. TALLY Online schematic: : FUNCTION FUNCTION PGM-IN1 PVW-IN1 PGM-IN2 PVW-IN2 PGM-IN3 PVW-IN3 PGM-IN4 PVW-IN4 PGM-IN5 PVW-IN5 PGM-IN6 PVW-IN6 Note:Tally LED: for external display device Tally output: Active low (Tally LED is lit) High level is invalid (Tally out is off) 3.3 Parameters Name...
  • Page 21: Control Panel And Interface

    SWITCHER output signal HDMI video output Code rate 270Mbps~3Gbps Connector Standard Video Return Loss >15dB 5MHz~3GHz Signal Output Signal amplitude 800mV± 10%(HDMI) 100Ω (HDMI) impedance DC offset 0V± 0.5V Clock recovery Support Control 9600 baud, 8 bits, 1 stop bit, no parity Control Connection 15-pin D-port, 2-RX, 3-TX, 5-GND...
  • Page 22: Area Description

    SWITCHER 4.1.1 Area Description Name Description Function area Currently supports F1/F2/F3 function Audio control area Mainly set the audio follow-up mix and audio volume control Transition effect control area Select transition effects Integrated control area PIP and STILL effects Menu control area Setting menu information with keys PGM and PVW selection Program and preview selection...
  • Page 23 SWITCHER 2. The channels of the audio follow mode are IN1、IN2、IN3、IN4 , and the corresponding operation panel keys (the button panel 2 lights up at this time, indicating that Operate the IN2-HDMI2 signal source as shown below.) 3. The volume adjustment of the audio follow mode is controlled by the keys on the operation panel. Pressing the AFV button in the follow mode (green light is displayed) will follow the audio of the PGM live channel by default.
  • Page 24: Transition Effect Control Area

    SWITCHER You can also press MIX (showing green light) in the key panel, then press the "up and down" buttons of the menu button to enter the audio channel selection, press the "down" button to enter the CH1 channel, click "MENU"...
  • Page 25 SWITCHER MIX transition effects, superimposed on the A picture and gradually superimposed the B picture, until the transition to the end, the picture is completely replaced by the B picture  FADE Transition Click in the special effect control area (green light is displayed after pressing), and then click AUTO or CUT or T-bar to switch, the effect picture is below.
  • Page 26: Integrated Control Area

    SWITCHER 4.1.2.4 Integrated control area  PIP picture-in-picture special effects PIP special effects: Press on the control panel (the green light is displayed after pressing), and then click AUTO or CUT to switch. The effect is shown below. At this time, the information on the LCD screen will be switched to the PIP setting.
  • Page 27 SWITCHER There are 4 windows below corresponding to the input source monitoring, which correspond to the No. 1 to No. 4 buttons on the switcher control panel.  PGM and PVW output signals After the device is connected to the video signal source, press 1 (PGM) and 2 (PVW) in the keypad.
  • Page 28: System Menu Settings

    SWITCHER 5. System menu settings  Menu display In the menu bar, you can perform IP settings on the device, restore the factory settings, and change the language. In the default state of power on, press the menu to enter the main menu, as shown below. Press the menu Press MENU under the status bar to set the audio mode and output resolution;...
  • Page 29: Instructions For Usb Interface To Obs Software

     Pull down to set the audio properties. Audio output mode selection: output desktop audio (WaveOut); tick Use custom audio device Audio equipment selection: Capture Input terminal (HDS9125 Audio/ HDS9135 Audio Interface), as shown in Figure ⑤ HDS9125 Video IN...
  • Page 30: Time Synchronization Instructions

    Portable switcher(4HDMI +1DP) Portable switcher (8 SDI+2 HDMI) HDS9105 HDS9110 Portable switcher(4HDMI +1DP) Portable switcher (12 SDI) HDS9105C HDS9112 All-in-one switcher(6-CH) Portable switcher (4HDMI+1DP) HDS9125 HDS6506 All-in-one switcher (10-CH) Portable switcher (4HDMI+1DP) HDS9135 HDS6110 All-in-one switcher (12-CH) Portable switcher (4HDMI+1DP) HDS9325 HDS6112...
  • Page 31 SWITCHER 产品保修卡 WARRANTY 保修须知: Warranty Notice: 一:凡购买本公司的产品用户,凭本保修卡享受保修期内维修服务。 1.Customer who buys the product will be offered repair service during the warranty validity period. 二:本公司所有产品自出货之日起保修一年。保修服务仅限正常使用下有效。 2.The warranty period is one year form the date of shipment,Guarantee service is subject to normally using. 三:本保修卡不补发,保修期内请妥善保管,用户要求维修服务时,应出示保修卡和保修卡对应的机器。...
  • Page 32 SWITCHER http://www.devicewell.com...
