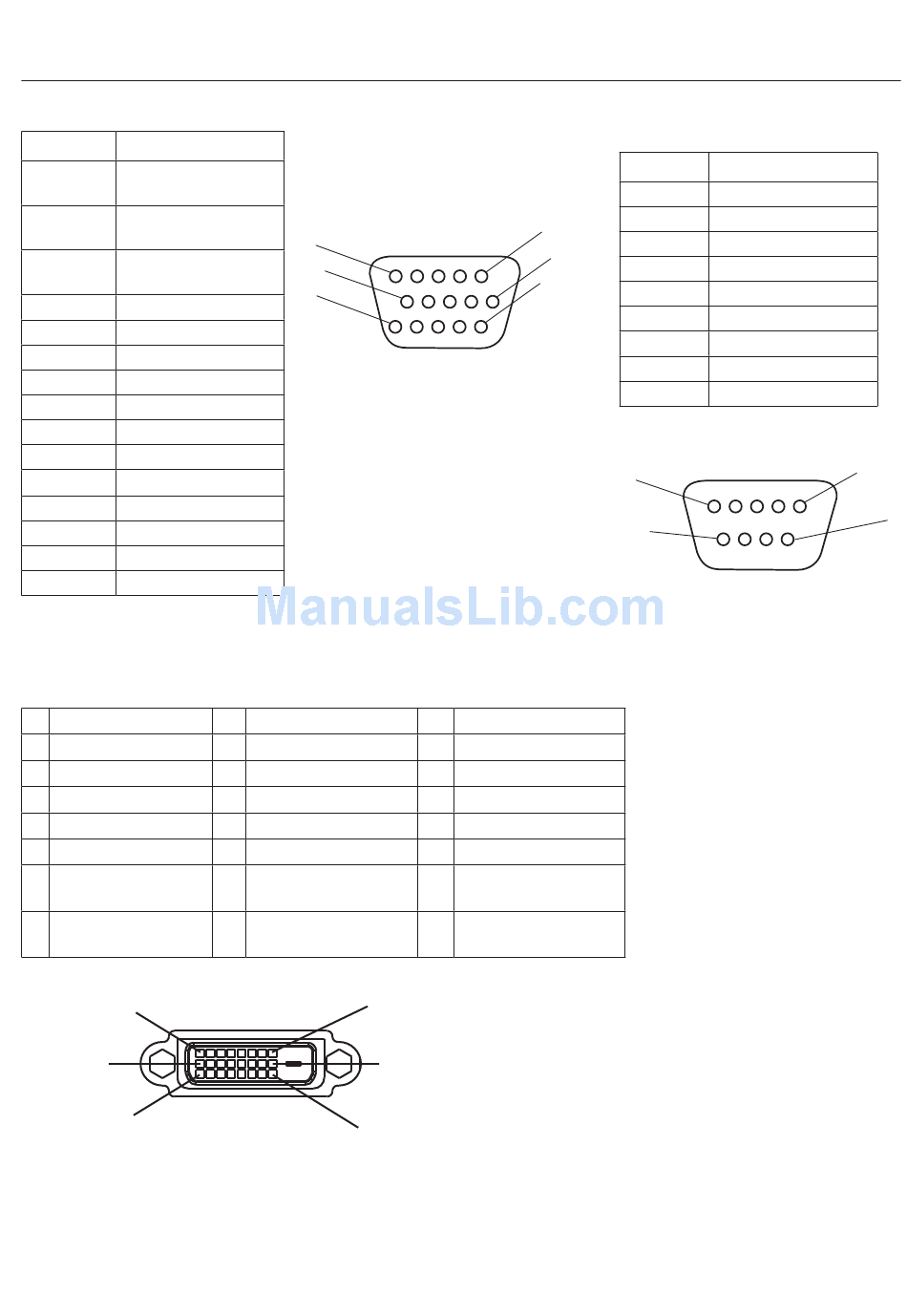

Asignación de clavijas
1) Entrada RGB analógica (Mini D-SUB 15 clavijas) VGA
nombre
Clavija nº
1 Señal de video
roja
2 Señal de video
verde
3 Señal de video
azul
4 gnD
5 DDC-gnD
6 gnD rojo
7 gnD verde
8 gnD azul
9 +5V (DDC)
10 SYnC-gnD
11 gnD
12 DDC-SDa
13 H-SYnC
14 V-SYnC
15 DDC-SCL
2) Entrada digital RGB (DVI-D) DVI
1 TX2-
2 TX2+
3 Pantalla (TX2/TX4)
4 NC
5 NC
6 Reloj serial DDC
7 Información serial
DDC
8 NC
1
9
17
5
10
15
Mini D-sub 15 clavijas
9 TX1-
10 TX1+
11 Pantalla (TX1/TX3)
12 NC
13 NC
14 +5 energía
15 Tierra (+5V)
16 Detección de
conexión en caliente
8
16
DVI-D
24
1
6
11
17 TX0-
18 TX0+
19 Pantalla (TXP/TX5)
20 NC
21 NC
22 Pantalla (TXC)
23 TXC+
24 TXC-
Español-44
3) Entrada RS-232C
(D-sub 9 clavijas)
name
Clavija nº
1 Conectada a 7 y 8
2 rXD
3 tXD
4 Conectada a 6
5 gnD
6 Conectada a 4
7 Conectada a 1 y 8
8 Conectada a 1 y 7
9 nC
1
6
D-SUB 9 clavijas
5
9
