Nombres y funciones de las piezas

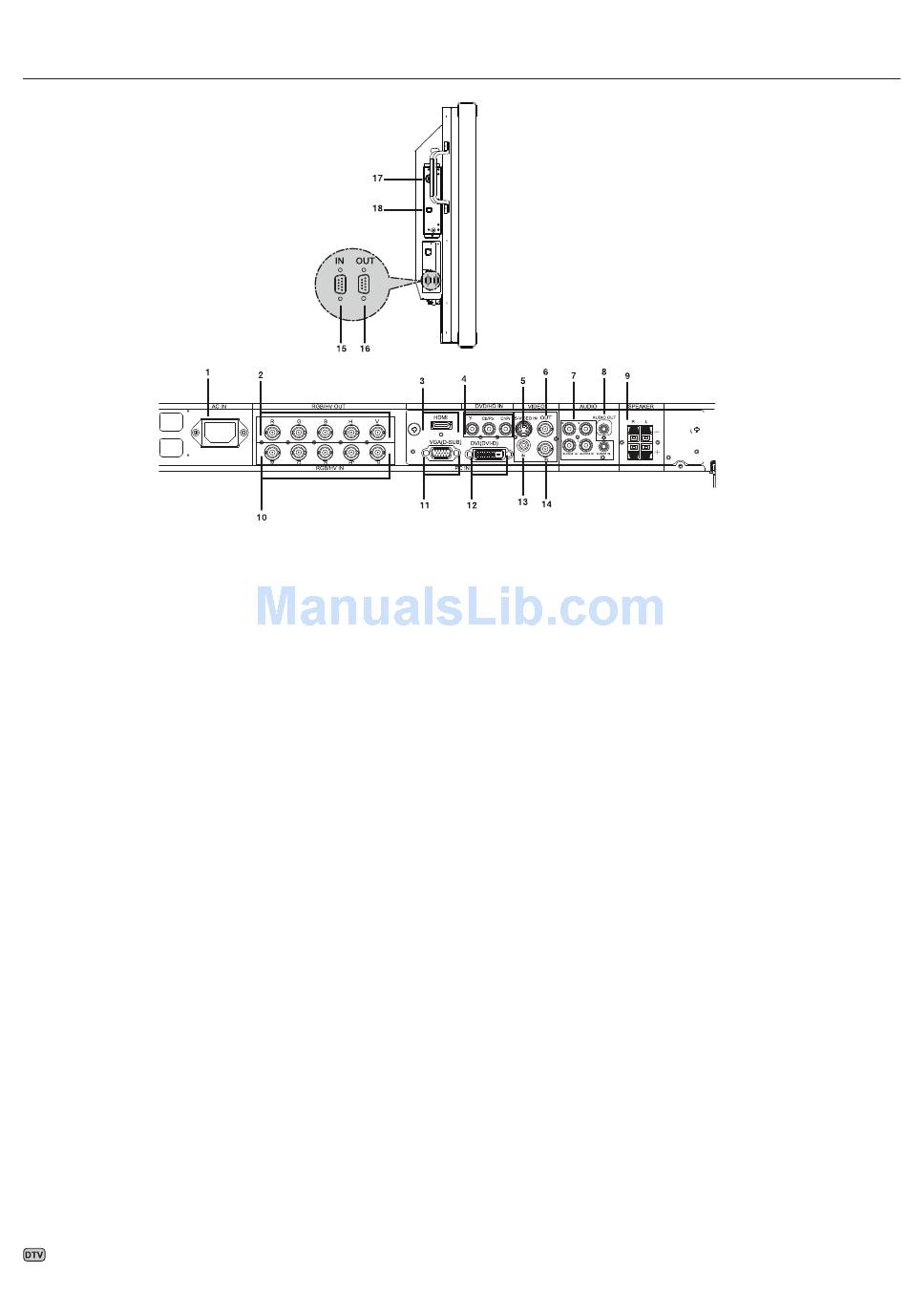

Panel de terminal

1) ENTRADA DE CA
Se conecta con el cable de alimentación suministrado.
2) SALIDA RGB/HV [R, G, B, H, V] (BNC)
Genera la señal desde el conector Entrada RGB/HV a una
entrada en un dispositivo separado.
3) HDMI
Para introducir señales digitales HDMI.
4) ENTRADA DVD/HD
Conexión de equipos como reproductores de DVD,
dispositivos de HDTV o sintonizadores.
5) ENTRADA de VIDEO S
Entrada de video S.
6) SALIDA DE VIDEO
Genera la señal de video compuesta desde la conexión de
entrada de VIDEO.
7) ENTRADA DE AUDIO
Introduce señales de audio desde un equipo externo,
como por ejemplo una computadora, reproductor de VCR
o DVD.
8) SALIDA DE AUDIO
Genera la señal de audio desde la ENTRADA DE AUDIO
1, 2, 3, HDMI y el conector de TV a un dispositivo externo
(receptor de estéreo, amplificador, etc.).
9) TERMINALES DE ALTAVOZ
Genera la señal de audio desde AUDIO 1, 2, 3, HDMI y
TV al conector de altavoces externos.
NOTA: La terminal del altavoz es para 15W + 15W (8
ohmios).
Indica la función de sintonización digital opcional.
- continuación
10) Entrada RGB/HV [R, G, B, H, V] (BNC)
Introduce señales RGB/HV o señales desde otros equipos
RGB. Una señal Sincronización en verde se puede
conectar al conector G.
11) VGA (mini D-SUB15)
Entrada análoga de computadora.
12) DVI-D
Introduce señales RGB desde una computadora o
dispositivo HDTV con salida digital RGB.
13) ENTRADA DE VIDEO (RCA)
Salida de video compuesta.
14) ENTRADA DE VIDEO (BNC)
Entrada de vídeo compuesto.
15) CONTROL EXTERNO (D-Sub 9 clavijas)
Conecta la entrada RS-232C a un equipo externo como
por ejemplo una PC para controlar las funciones RS-232C.
16) CONTROL EXTERNO (D-Sub 9 clavijas)
Conecta la salida RS-232C.
Para conectar a monitores MultiSync SC múltiples a través
de la cadena tipo margarita RS-232C.
17) ENTRADA RF
Entrada de señal de TV.
18) SALIDA S/PDIF
Salida óptica de audio digital.
Español-10
