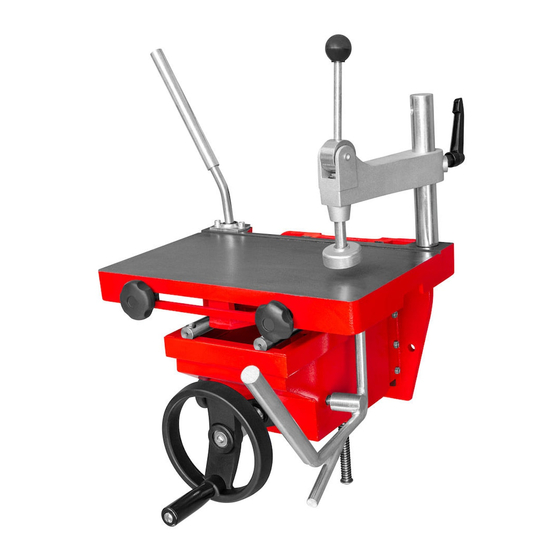

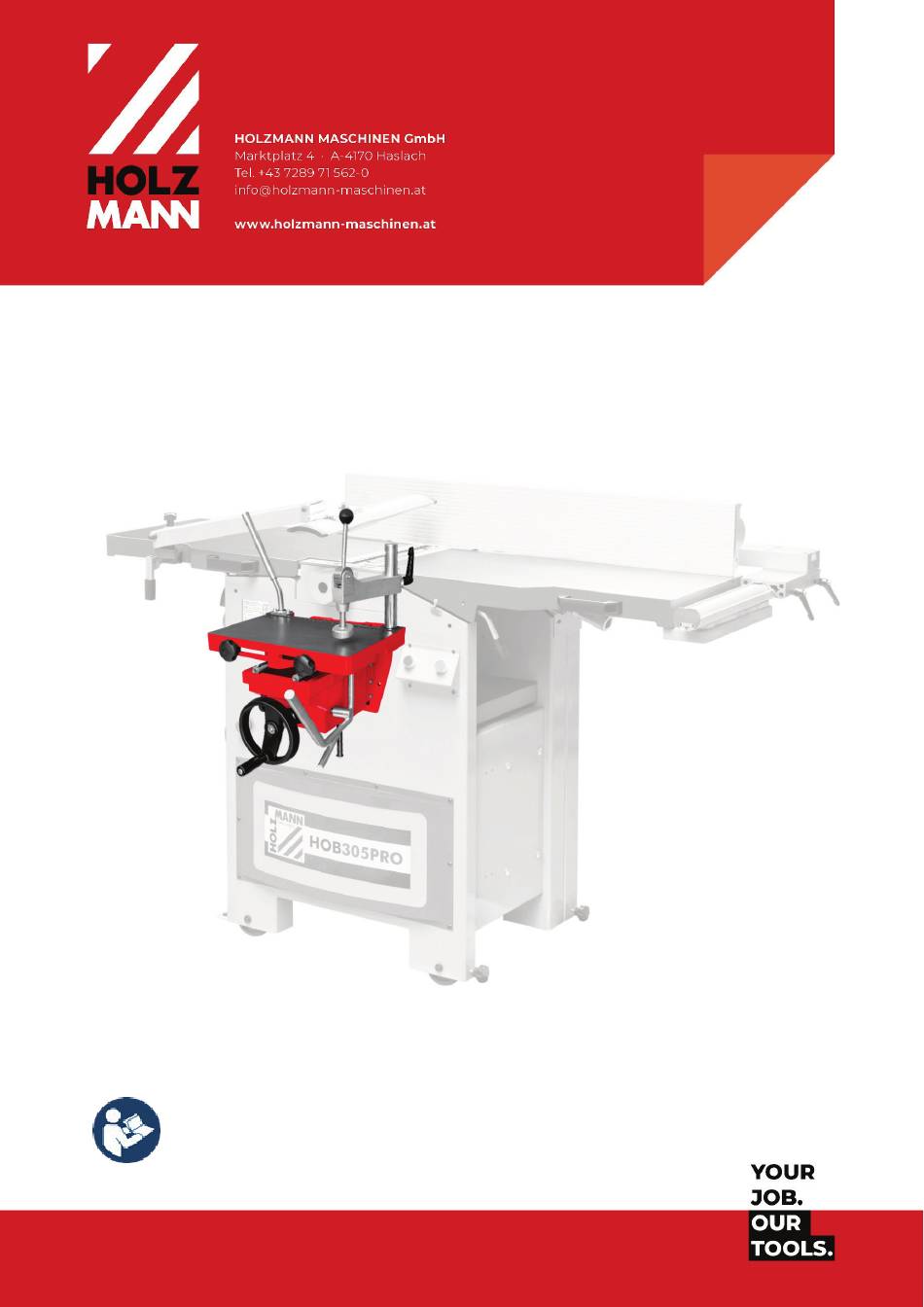

- Page 1 Originalfassung BETRIEBSANLEITUNG LANGLOCHBOHRVORRICHTUNG Übersetzung / Translation USER MANUAL MORTISING UNIT HOB305PROLL Edition: 10.06.2022 – Revision - 00 – EcC - DE/EN...
-
Page 2: Table Of Contents
ERSATZTEILE / SPARE PARTS ......................14 15.1 Ersatzteilbestellung / Spare parts order ......................... 14 15.2 Explosionszeichnungen / Exploded view ........................ 15 GARANTIEERKLÄRUNG (DE) ......................16 GUARANTEE TERMS (EN) ........................17 PRODUKTBEOBACHTUNG | PRODUCT MONITORING ..........18 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 3: Technik / Technics
B16 (3-16 mm) Nettogewicht / net weight 28 kg Bruttogewicht / gross weight 30 kg Verpackungsmaße (L x B x H) / Packaging dimensions (L x W x H) 460 x 410 x 400 mm HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 4: Vorwort (De)
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstan- dungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden. Für nicht vermerkte Transportschäden kann Holzmann Maschinen GmbH keine Gewährleis- tung übernehmen. Urheberrecht ©... -
Page 5: Sicherheit
Produkt empfohlen wird montiert ist und innerhalb der der technischen Grenzen unter Ein- haltung der Sicherheitshinweise für diese Abricht-Dickenhobelmaschine betrieben wird. H I N W E I S HOLZMANN MASCHINEN GmbH übernimmt keine Verantwortung oder Gewährleis- tung für eine andere oder darüber hinausgehende Verwendung und daraus resultie- rende Sach- oder Personenschäden. -
Page 6: Montage
Quetsch- und Kippgefahr. Für den Zusammenbau des Produkts sind daher mindestens zwei Personen erforderlich. Langlochbohrtisch (1) mit Schrauben und Un- terlegscheiben (3 ) an den 4 Befestigungsge- winden (2) fixieren. Niederhalter (1) in die vorgesehene Öffnung im Langlochbohrtisch schieben. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 7: Betrieb Langlochbohrvorrichtung
• Vorgang wiederholen, bis die gewünschte Bohrtiefe erreicht wurde • Bedienhebel (7) nach hinten ziehen und so Werkstück vom Bohrwerkzeug weg bewegen • Nach dem Arbeitsvorgang Maschine ausschalten (siehe Betrieb Hobelmaschine) • Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 8: Reinigung, Wartung, Lagerung, Entsorgung
Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen be- züglich der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler ein neues Produkt oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihr altes Produkt fachgerecht zu entsorgen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 9: Preface (En)
This operating manual contains information and important notes for safe commissioning and handling of the MORTISING UNIT HOB305PROLL, hereinafter referred to as "product". The manual is an integral part of the machine and must not be removed. Keep it for... -
Page 10: Safety
- Machining of materials with dimensions outside the limits specified in this manual. The prohibited/hazardous use or disregard of the information and instructions presented in this manual will result in the voiding of all warranty and damage claims against Holzmann Maschinen GmbH. -
Page 11: Assembly
Remove the protective cover (1) of the mortis- ing unit and fix the drill chuck (2) on the plan- ning shaft with a careful blow by using a rub- ber hammer. Remount the protective cover HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 12: Operation Mortising Unit
• Move the operating lever (7) backwards to release the milling tool out of the workpiece • After the working process switch of the machine (see operation planer and thicknesser) • Before further activities wait until blade shaft is at a standstill! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 13: Cleaning, Maintenance, Storge, Disposal
If you buy a new product or an equivalent device from your specialist retailer, he is obliged in certain countries to dispose of your old machine properly. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 14: Ersatzteile / Spare Parts
Always state the machine type, spare part number and designation. To prevent misunderstandings, we recommend that you add a copy of the spare parts drawing with the spare parts order, on which the re- quired spare parts are clearly marked, especially when not using the online-spare-part catalogue. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 15: Explosionszeichnungen / Exploded View
Lock pole Bolt Lock bar Screw Press shaft Spacer Dear room Sleeve Operation lever Spiral gear Round part Sleeve Knob Ball head support Ring Ball head Drill table Screw Spacer Shaft support Knob Sleeve Handwheel Shaft HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL... -
Page 16: Garantieerklärung (De)
Gerätes nicht übertragbar 4.) Schadensersatzansprüche und sonstige Haftungen Die HOLZMANN MASCHINEN GmbH haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadenser- satzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defek- tes während der Gewährleistungsfrist werden nicht anerkannt. HOLZMANN MASCHINEN GmbH besteht auf das gesetz- liche Nachbesserungsrecht eines Gerätes. -
Page 17: Guarantee Terms (En)
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer. The dealer has to report in written form the occurred defect to HOLZMANN MASCHINEN GmbH. If the warranty claim is legitimate, HOLZMANN MASCHINEN GmbH will pick up the defective machine from the dealer. Return shipments by dealers which have not been coordinated with HOLZMANN MASCHINEN GmbH will not be accepted. -
Page 18: Produktbeobachtung | Product Monitoring
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 info@holzmann-maschinen.at www.holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PROLL...
