Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation
EN
USER MANUAL
HOB
HOB
Edition: 07.06.2018 – Revision - 00 – RaR - DE/EN
ABRICHT-DICKENHOBELMASCHINE
COMBINED PLANER AND THICKNESSER
305PRO
305PROLL
(optional)

Advertisement

Table of Contents
loading

Related Manuals for HOLZMANN MASCHINEN HOB 305PRO

Summary of Contents for HOLZMANN MASCHINEN HOB 305PRO

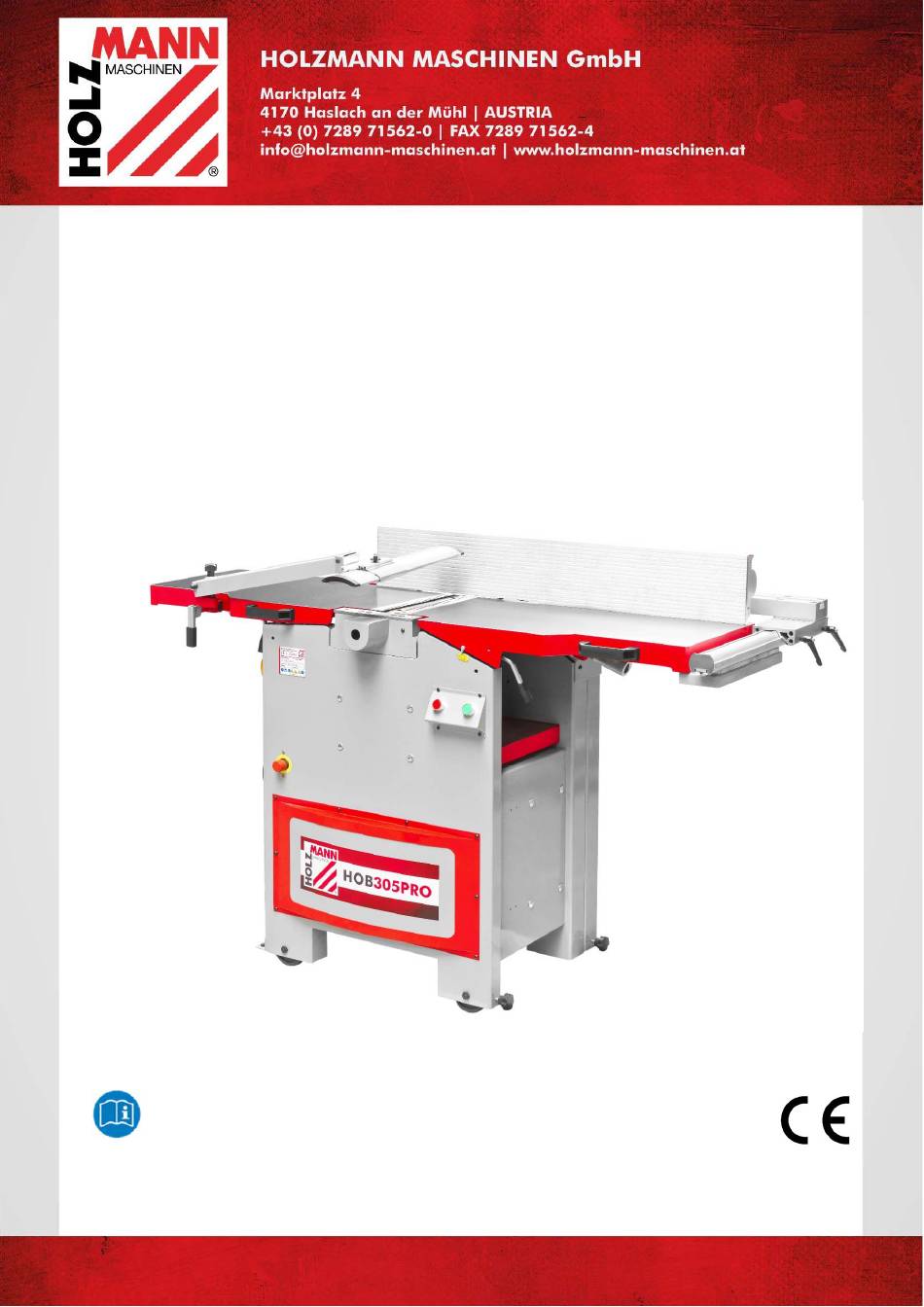

  • Page 1 Originalfassung BETRIEBSANLEITUNG ABRICHT-DICKENHOBELMASCHINE Übersetzung / Translation USER MANUAL COMBINED PLANER AND THICKNESSER 305PRO 305PROLL (optional) Edition: 07.06.2018 – Revision - 00 – RaR - DE/EN...

  • Page 2: Table Of Contents

    12.2 Power supply ....................32     12.3 Assembly ...................... 33     12.3.1 Mortising unit (optional) ................35     OPERATION     13.1 Operation instructions .................. 36     HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 3: Inhalt /Index

        17.2 Explosionszeichnung / explosion drawing ............ 50     EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 63     GARANTIEERKLÄRUNG     GUARANTEE TERMS     PRODUKTBEOBACHTUNG     PRODUCT EXPERIENCE FORM   HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 4: Sicherheitszeichen / Safety Signs

    EN Operation with gloves forbidden! Gefährliche elektrische Spannung! High voltage! Warnung vor Schnittverletzungen! Warning about cut injuries! Warnung vor rotierenden Teilen! Warning of rotating parts! Warnung vor Handverletzungen (Quetschungen)! Warning against hand injuries (bruises)! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 5: Technik / Technic

    TECHNIK / TECHNIC Komponenten / Components Optionales Zubehör / optional Accessories HOP305PROLL Hinweis: Bei den Abbildungen handelt es sich teilweise um Symbolfotos! HOB 305PRO / HOB305PROLL (optional) Fixierhebel Arbeitstisch Dickenhobel Hobelanschlag Lock lever thicknessing table Angle stop Vorschub EIN / AUS...

  • Page 6: Technische Daten / Technical Data

    TECHNIK / TECHNIC Technische Daten / Technical data HOB 305PRO / HOB305PROLL (optional) Allgemein / General Nennspannung / Voltage 230 V (400 V) / 50 Hz Motorleistung / 2,2 kW engine power Hobelwelle / shaft Ø74 mm x 304 mm...

  • Page 7: Vorwort (De

    VORWORT (DE) VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der ABRICHT-DICKENHOBELMASCHINE HOB 305PRO. Folgend wird übliche Handelsbezeichnung Geräts (siehe Deckblatt) dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.

  • Page 8: Sicherheit

    Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken! Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 9 Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen!  Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung angeschlossen wird  Die Maschine nie mit defektem Schalter verwenden HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 10: Restrisiken

    Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen verringern, empfehlen Personen medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 11: Vorbereitende Tätigkeiten

    H I N W E I S Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen! Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 12: Elektrischer Anschluss

    Spannung Verlängerung Litzenquerschnitt <27 m 1,5 mm <44 m 2,5 mm 220 V-240 V 50 Hz <70 m 4,0 mm <105 m 6,0 mm Steckeranschluss 400V: 5-adrig: 4-adrig: ohne N-Leiter N-Leiter HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 13: Zusammenbau

     Anschlagsupport mit einem Inbusschlüssel an den dafür vorgesehenen Bohrungen an der Rückseite des Eingangstisches befestigen.  Führung des Parallelanschlages auf die Führungsschiene legen. Die 4 Schrauben und Beilagscheiben entfernen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 14  Nun ist der Parallelanschlag parallel zum Tisch auszurichten.  Hierfür mittels Inbusschlüssel Führungsschiene etwas lockern, mit geeigneten Messwerkzeug, Parallelanschlag parallel zu Tischlängskante bzw. 90° zu Tischquerkante justieren und Führungsschiene wieder festschrauben. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 15: Langlochbohreinrichtung (Optional)

    Langlochbohreinrichtung (A) an den vorgesehenen  Bohrungen der Maschine positionieren Langlochbohreinrichtung mit mitgelieferten  Schrauben und Beilagscheiben befestigen Vor dem Festziehen kann der Winkel des Tisches  mit der Justierschraube (B) eingestellt werden! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 16: Betrieb

    Bei Gefahr oder im Störfall: NOT-AUS Taster drücken  Antriebseinheit samt Vorschub stoppen Erst nach Behebung des Fehlers und wenn keine Gefahr besteht: NOT-AUS Taster durch Rechtsdrehung  lösen Hobelmaschine kann wieder gestartet werden HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 17: Schaltereinheit

    Bei Notfällen auf den roten Pilz schlagen um die Maschine sofort auszuschalten! Absauganschluss Abrichthobeln: Der Absauganschluss (A) ist unter dem Abrichttisch Dickenhobeln: Nach dem Umbau auf Dickenhobeln ist der Absauganschluss (A) hochzuklappen HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 18: Abrichten

     Beim Abrichten das Werkstück mit der schmalen Seite am Abricht-tisch auflegen und mit einer Hand gegen Anschlagwinkel und Abrichttisch drücken  Werkstück mit der zweiten Hand langsam und gleichmäßig über die Hobelwelle schieben HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 19: Abrichten Mit Geschwenktem Winkelanschlag

     Holzwinkel oder ähnliches mit Spannzwingen am Winkelanschlag wie abgebildet befestigen  Beim Abrichten das Werkstück am Abrichttisch auflegen und gegen den zusätzlichen Holzwinkel und Abrichttisch drücken  Werkstück langsam und gleichmäßig über die Hobelwelle schieben HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 20: Dickenhobeln

    (C) angezeigt  Tischhöhe auf Werkstückdicke abzüglich der gewünschten Spanabnahme einstellen  Maximale Spanabnahme = 5 mm!  Höhe mit Tischfixierung befestigen  Hebel für Vorschub (5) auf Position „EIN“ stellen HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 21 Nach dem Arbeitsvorgang Maschine mit Stopp-Taste (F) ausschalten und Hebel für Vorschub auf Position „AUS“ stellen  Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht!  Zum Abrichten muss die Maschine sinngemäß verkehrt zurückgebaut werden HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 22: Arbeiten Mit Der Langlochbohreinrichtung (Optional)

     Maschine mit Stopp-Taste an der Schaltereinheit ausschalten  Stecker an der Anschlussbox abziehen und so Maschine von der Spannungsversorgung trennen  Hobelwellenabdeckung so einstellen, dass die Hobelwelle komplett abgedeckt wird HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 23: Instandhaltung Und Wartungsplan

    Messer der Hobelwelle auf Abnützung kontrollieren und ggf.  wechseln Sicherheitseinrichtungen Abdeckungen auf Beschädigung und festen Sitz prüfen  Endschalter für Sicherheitsabschaltung prüfen und ggf. einstellen  NOT-AUS Taster auf Funktion prüfen  HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 24: Antriebsriemen

    Sollte ein Spannen des Riemens erforderlich sein, gehen Sie bitte folgendermaßen vor: Motorhalterungsschrauben lockern. Durch Anheben/Senken des Motors mittels die Riemenspannung einstellen. Bei korrekter Spannung Schrauben festziehen und seitliche Abdeckung wieder montieren. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 25: Hobelmesser Wechseln

    Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 26 H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß verrichten, oder besitzen vorgeschriebene Ausbildung dafür nicht, ziehen immer eine Fachwerkstätte zum Beheben des Problems hinzu. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 27: Preface (En)

    Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria! Customer service contact HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel +43 7289 71562 - 0 Fax +43 7289 71562 – 4 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 28: Safety

     The unattended operation on the machine during the working process is forbidden!  It is not allowed to leave the immediate work area during the work is being performed. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 29: Security Instructions

     Always disconnect the machine prior to any actions performed at the machine.  Avoid unintentional starting  Do not use the machine with damaged switch HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 30: Remaining Risk Factors

    To reduce the risk of serious or fatal injury, we recommend persons with medical implants to consult their physician and the medical implant manufacturer before operating this machine! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 31: Preparatory Activities

    This layer has to be removed. You can use standard solvents that do not damage the machine surface. N O T I C E Do not use solvents based on nitrite, aggressive solvents like break cleaners or scrubbing agents! These damage the machine surface. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 32: Operation

    Extension Cross-section <27 m 1,5 mm <44 m 2,5 mm 220 V-240 V 50 Hz <70 m 4,0 mm <105 m 6,0 mm Plug 400V: 5-wire: 4-wire: with without N-conductor N-conductor HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 33: Assembly

     Fasten the stop support with an Allen key to the provided holes on the back of the planer table.  Place the guide of the rip fence to the rail. Remove the 4 screws and washers. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 34  Use a suitable Allen key to loosen the guide rail, adjust the parallelism parallel to the table longitudinal edge or 90 ° to the edge of the table and tighten the guide rail again. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 35: Mortising Unit (Optional)

    Position the mortising unit (A) to the holes on the  machine Fix the mortising unit with included screws and  washers Adjust the table with the adjustment screw (B)  before tightening the screws! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 36: Operation Instructions

    Push emergency switch  Power unit and feeder stop immediately After eliminating the error and if there is no risk: Deactivate the emergency switch by  turning clockwise The machine can be restarted HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 37: Switch Unit

    Planing: The dust collector plug (A) is in the space below the planer table. Thicknessing: After adjusting to thicknesser the dust collector plug (A) has to turn to the top position. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 38: Planing

     Lay the workpiece with the narrow side to the planer table and press it with one hand to the angle stop  Slide the workpiece with the other hand evenly over the blade shaft. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 39: Planing With Tilted Angle Stop

     Lay the workpiece to the planer table and press it with one hand to the wooden assistant stop  Slide the workpiece with the other hand evenly over the blade shaft HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 40: Thicknessing

     Maximum cutting depth = 5 mm!  Fix the thicknessing table height with the lever (A)  Set the feeding lever to position HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 41 After operation switch off the machine with stop button (F) and set feed lever (D) to position "OFF"  Before further activities wait until blade shaft is at a standstill!  In order for planing the before described thicknessing procedure must be reversed HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 42: Working With The Mortising Unit (Optional)

    (A) at the switch unit  disconnect the plug from the switch unit so the machine is disconnected from the power supply  adjust the blade so that the planer shaft is completely covered HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 43: Maintenance

    Check the blades of wear and change if it necessary  Safety devices Check covers for damage and tight fit  Check limit switch for safety shutdown and adjust if necessary  Check function of emergency switch  HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 44: V-Belt

    If tensioning of the belt is necessary proceed as follows: Loosen the motor bracket screws. Adjust the v-belt tension by raising / lowering the motor. Tighten the screws when the tension is correct and reinstall the side cover. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 45: Replace Of Blades

    Do not dispose the machine in residual waste. Contact your local authorities for information regarding the available disposal options. When you buy at your local dealer for a replacement unit, the latter is obliged to exchange your old. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 46 N O T I C E Should you in necessary repairs not able to properly to perform or you have not the prescribed training for it always attract a workshop to fix the problem. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 47: Schaltplan / Wiring Diagram

    SCHALTPLAN / WIRING DIAGRAM SCHALTPLAN / WIRING DIAGRAM HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 48 SCHALTPLAN / WIRING DIAGRAM HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 49: Ersatzteile / Spare Parts

    Always take a note of the machine type, spare parts number and partname. We recommend to copy the spare parts diagram and mark the spare part you need. You find the order address in the preface of this operation manual. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 50: Explosionszeichnung / Explosion Drawing

    ERSATZTEILE / SPARE PARTS 17.2 Explosionszeichnung / explosion drawing HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 51 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 52 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 53 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 54 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 55 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 56 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 57 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 58 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 59 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 60 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 61 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...
  • Page 62 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 63: Eg-Konformitätserklärung/Ce-Certificate Of Conformity

    Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Technische Dokumentation HOLZMANN-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Haslach, 22.12.2016 DI (FH) Daniel Schörgenhuber Ort / Datum place/date Geschäftsführer / Director HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 64: Garantieerklärung

    Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein. Mail: info@holzmann-maschinen.at FAX: +43 7289 71562 0 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 65: Guarantee Terms

    Place your spare part / repair service cost inquiry by filing the SERVICE form on the following page and send it: via Mail to info@holzmann-maschinen.at or via Fax to: +43 7289 71562 4 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

  • Page 66: Produktbeobachtung

    V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 Fax: +43 7289 71562 4 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB 305PRO / HOB 305PROLL...

This manual is also suitable for:

Hob 305prollHob 305pllHob 260ecoHob 260ecoll
