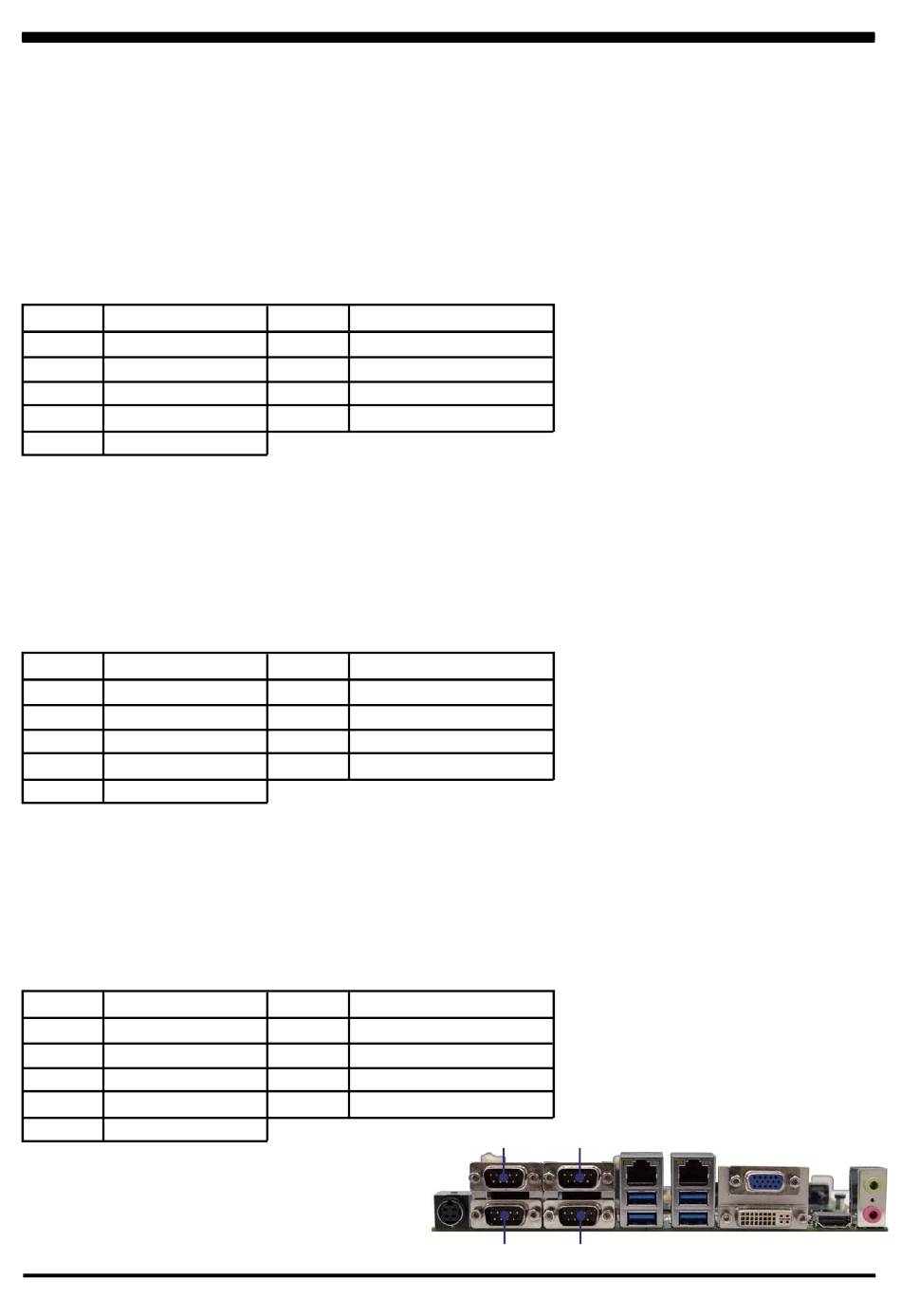

3-10 COM Port Connector
COM2 default support RS232/RS422/RS485 mode
COM1/3/4/5/6 default support RS232 mode
.
RS232 Mode connector (D-SUB 9pin)
CC12: COM1 (up side) / COM2 (down side) port connector
CC34: COM3 (up side) / COM4 (down side) port connector
CC2: COM2 Single port connector. (The location share with CC12)
CC4: COM4 Single port connector. (The location share with CC34)
Description
PIN NO.
1
DCD
2
RXD
TXD
3
4
DTR
5
GND
Note: 1. Pin 9 RI and Voltage setting only for COM 1/2/3/4/5/6 ports
JVC1 for COM1,JVC2 for COM2 , JVC3 for COM3,JVC4 for COM4
2. COM2 default support RS232/RS422/RS485 by JSC2/21/22/23/24 selected.
.
RS485 Mode conector (D-SUB 9pin)
CC12: COM1 (up side) / COM2 (down side) port connector
CC34: COM3 (up side) / COM4 (down side) port connector
CC2: COM2 Single port connector. (The location share with CC12)
CC4: COM4 Single port connector. (The location share with CC34)
PIN NO.
Description
1
RS485 TX-
2
RS485 TX+
3
NC
4
NC
5
GND
Note: 1. COM2 default support RS232/RS422/RS485 by JSC2/21/22/23/24 selected.
2. COM1/3/4/5/6 Default RS232 , RS485 / RS422 by OEM bom
.
RS422Mode conector (D-SUB 9pin)
CC12: COM1 (up side) / COM2 (down side) port connector
CC34: COM3 (up side) / COM4 (down side) port connector
CC2: COM2 Single port connector. (The location share with CC12)
CC4: COM4 Single port connector. (The location share with CC34)
Description
PIN NO.
1
RS422 TX-
2
RS422 TX+
3
RS422 RX+
4
RS422 RX+
5
GND
Note: 1. COM2 default support RS232/RS422/RS485
by JSC2/21/22/23/24 selected.
2. COM1/3/4/5/6 Default RS232,
RS485 / RS422 by OEM bom
PIN NO.
Description
6
DSR
7
RTS
8
CTS
9
RI / VOLTAGE
PIN NO.
Description
6
NC
7
NC
8
NC
9
RI/VOLTAGE
Description
PIN NO.
6
NC
7
NC
8
NC
9
RI/VOLTAGE
5
CC2
CC34
CC12
CC4
35
