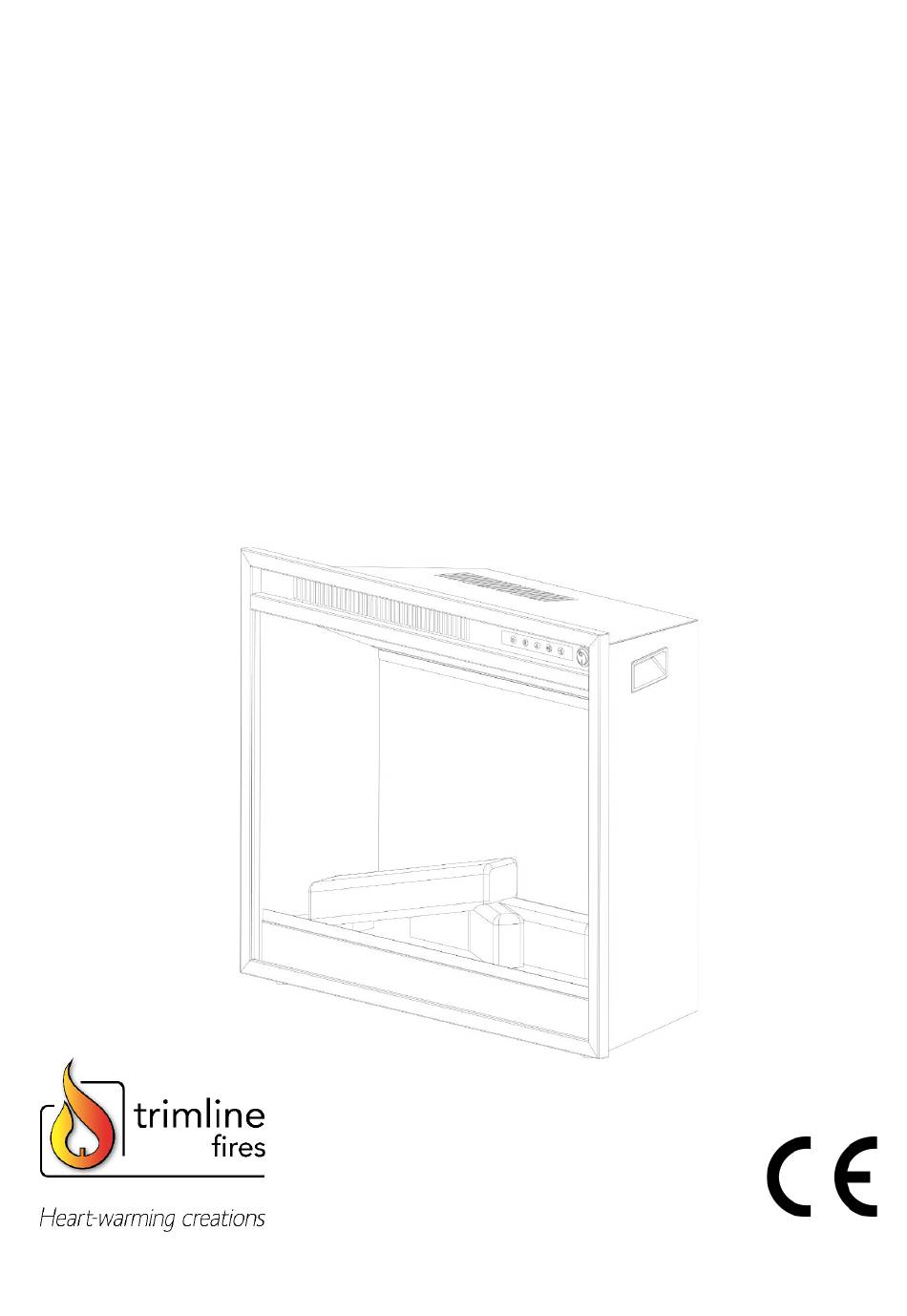

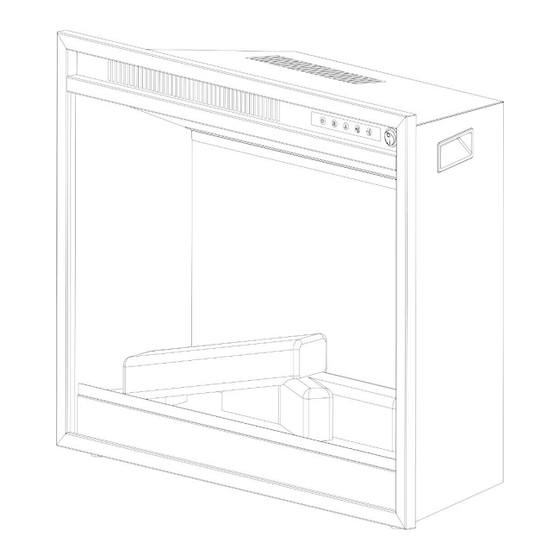

  • Page 1 TRIMLINE 60E INBOUW ELEKTRISCHE INBOUWHAARD INSTALLATEURSHANDLEIDING EN GEBRUIKERSHANDLEIDING LEES DEZE INSTRUCTIES ZORGVULDIG DOOR VÓÓR INSTALLATIE EN GEBRUIK. BEWAAR ZE OP EEN VEILIGE PLAATS VOOR TOEKOMSTIG GEBRUIK. REV B 06/24...

  • Page 2: Belangrijke Informatie

    BELANGRIJKE INFORMATIE Controleer vóór de installatie of alle meegeleverde onderdelen onbeschadigd zijn. Als het apparaat beschadigd is, neem dan contact op met de leverancier voordat u het apparaat installeert en gebruikt. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicemedewerker of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.

  • Page 3: Technische Specificatie

    BELANGRIJKE INFORMATIE WAARSCHUWING! Constructie en bedrading (inclusief elektrische veilige zones) moeten voldoen aan de plaatselijke bouwverordeningen en andere van toepassing zijnde voorschriften om het risico van brand, elektrische schokken en persoonlijk letsel te beperken. WAARSCHUWING! Om het risico van brand, elektrische schokken of persoonlijk letsel te beperken, dient u altijd een erkende elektricien in te schakelen.
  • Page 4 BELANGRIJKE INFORMATIE WARMTEAFGIFTE SYMBOOL WAARDE EENHEID Nominale warmteafgifte Minimale warmteafgifte Maximale continue warmteafgifte AANVULLEND ELEKTRICITEITSVERBRUIK Bij nominale warmteafgifte n.v.t. Bij minimale warmteafgifte n.v.t. In stand-bymodus 0,45 TYPE WARMTEAFGIFTE / REGELING KAMERTEMPERATUUR JA / NEE Eentraps warmteafgifte, geen regeling van kamertemperatuur Twee of meer handmatig in te stellen trappen, geen regeling van kamertemperatuur Mechanische regeling van kamertemperatuur met thermostaat...
  • Page 5 BELANGRIJKE INFORMATIE PRODUCTAFMETINGEN Fig. 1...
  • Page 6 INSTALLATIE Controleer vóór de installatie of alle onderdelen aanwezig en onbeschadigd zijn. Als het apparaat beschadigd is, neem dan contact op met de leverancier voordat u het apparaat installeert en gebruikt. Als het netsnoer op enigerlei wijze beschadigd is, moet het worden vervangen door een geschikt gelijksoortig exemplaar, dat door de fabrikant is goedgekeurd.
  • Page 7 INSTALLATIE De Trimline 60E inbouwhaard is ontworpen om op 2 verschillende manieren te worden geïnstalleerd: 1. nieuwe constructie: gemonteerd in een op maat gemaakte wand van MDF of ander constructiemateriaal 2. bestaande constructie: geplaatst in een bestaande open haard Dit apparaat is uitgerust met een verwarmingselement. Zorg ervoor dat u een afstand van 60 cm aanhoudt vanaf de voorkant van het apparaat tot brandbare materialen zoals gordijnen.
  • Page 8 BEDIENING BEDIENINGSELEMENTEN Opmerking: Wanneer de verwarmingsfunctie voor het eerst wordt gebruikt of nadat deze langere tijd niet is gebruikt, kan er een lichte geur ontstaan. Dit is normaal. Opmerking: De onderstaande functie kan worden bediend met het knoppenpaneel op apparaat (fig.
  • Page 9 BEDIENING Opmerking: De ventilator blijft tot 15 seconden draaien nadat de verwarmingsfunctie is uitgeschakeld om restwarmte van het apparaat af te voeren om de bedieningscomponenten te beschermen tegen mogelijke oververhitting. Open-vensterfunctie Dit apparaat heeft een functie voor het detecteren van open ramen. Als de verwarming in werking is (H1 of H2) en de omgevingstemperatuur binnen 10 minuten met 5°C daalt, verschijnt ECO op digitale display.
  • Page 10 BEDIENING De weektimer programmeren Met de timer kunt u voor elke dag van de week twee AAN/UIT-perioden (M1/M2) instellen. De timer kan als volgt worden ingesteld: 1 Druk op de Power-knop om het apparaat in te schakelen. 2 Houd INSTELLEN TIMER twee seconden ingedrukt om de timerinstellingen te openen. De instellingen voor de eerste AAN/UIT-periode (M1) voor maandag worden weergegeven, waarbij de instelling voor de eerste AAN-tijd en het uur knipperen.
  • Page 11 BEDIENING DE THERMISCHE UITSCHAKELING RESETTEN Het apparaat is uitgerust met een ‘Electronic Safety Control’ (elektronische veiligheidscontrole, afgekort als E.S.C.). Dit is een veiligheidsvoorziening die het verwarmingselement uitschakelt als het apparaat om welke reden dan ook oververhit raakt, bijvoorbeeld als het is afgedekt. Als de verwarming stopt met werken terwijl het vlameffect normaal blijft werken, duidt dit erop dat de E.S.C.

  • Page 12: Problemen Oplossen

    BEDIENING WAARSCHUWING: Verplaats of verwijder het gaaspaneel niet wanneer het apparaat is aangesloten en in werking is. Hierdoor zullen de afstandsbediening en het aanraakscherm namelijk niet meer functioneren. De batterij van de afstandsbediening vervangen Informatie over de batterij. Batterij vervangen 1 Schuif het batterijklepje aan de achterkant van de afstandsbediening open.
  • Page 13 www.trimlinefires.com/en Elektrische apparaten mogen niet bij het normale huisvuil worden weggegooid. Lever deze apart in op een door de overheid aangewezen plaats. Neem contact op met de plaatselijke overheid voor informatie over de beschikbare inzamelsystemen. Als elektrische apparaten op vuilnisbelten of stortplaatsen worden weggegooid, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, wat schadelijk is voor uw gezondheid en welzijn.
  • Page 14 TRIMLINE 60E INSERT INSERT ELECTRIC FIRE INSTALLER INSTRUCTION MANUAL AND USER GUIDE PLEASE READ THESE INSTRUCTIONS CAREFULLY BEFORE INSTALLATION AND OPERATION. KEEP THEM IN A SAFE PLACE FOR FUTURE REFERENCE.
  • Page 15 IMPORTANT INFORMATION Before installation, check that all parts included are undamaged. If the appliance is damaged, check with the supplier before installation and operation. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

  • Page 16: Technical Specification

    IMPORTANT INFORMATION WARNING! To reduce the risk of fire, electric shock or injury to persons, always use a licensed electrician. WARNING! Information for authorized person or service center only: A non-rewireable plug fitted with a 13A fuse is supplied. Should the fuse or plug need replacing, and you are competent to do so, it must be replaced with a 13A fuse or plug being 13A BS1363A approved.

  • Page 17: Product Dimensions

    IMPORTANT INFORMATION PRODUCT DIMENSIONS FIG. 1...

  • Page 18: Installation

    If the mains power supply lead is damaged in any way, it must be replaced by a suitable equivalent approved by the manufacturer. The main box contains: 1 x Trimline 60E insert electric fire 1 x Instruction manual 1 x remote control handset...
  • Page 19 INSTALLATION The Trimline 60E insert is designed to be installed in 2 different ways: 3. Built-in fitted: mounted in a customized wall made out of MDF or other construction material 4. Insert fitted: placed in an existing open fireplace This appliance is fitted with a heater element. Make sure you keep a 60cm distance from frontside of the appliance to combustible materials such as curtains.

  • Page 20: Operation

    OPERATION OPERATING CONTROLS Note: When the heat functions is used for the first time or after extended periods of non-use, a slight odour may be occur. This is normal. Note: The function below can be controlled either by the button panel on the appliance (Fig.4) or with the remote control (Fig.5).
  • Page 21 OPERATION there is a window or door open or there may be another reason the temperature has dropped suddenly. When this happens, the heater will turn off. To restart the heater, ensure the reason for the sudden temperature drop is resolved and then turn the heater back on. Flame Operation By pressing the FLAME PICTURE button, you can select from 7 different flame effect options or no flame.
  • Page 22 OPERATION 4. Press the TIMER SETTING button & the display will move to the 1st OFF time setting . The red “off” light bulb signifies that you are setting the off time. 5. Repeat steps 2 & 3 to set the 1st OFF time. TIMER SETTING 6.

  • Page 23: Troubleshooting

    OPERATION WARNING : Do not move or remove the mesh trim panel, when the appliance is plugged in and operating. This will cause the remote control and touch panel to no longer function. Battery Replacement Remote Control Battery information. Battery Replacement 1.
  • Page 24 www.trimlinefires.com/en Electrical appliances should not be disposed as household waste. Separate collection facilities should be used in the disposal of electrical appliances. Contact your local government for information about the available collection systems. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well-being.
