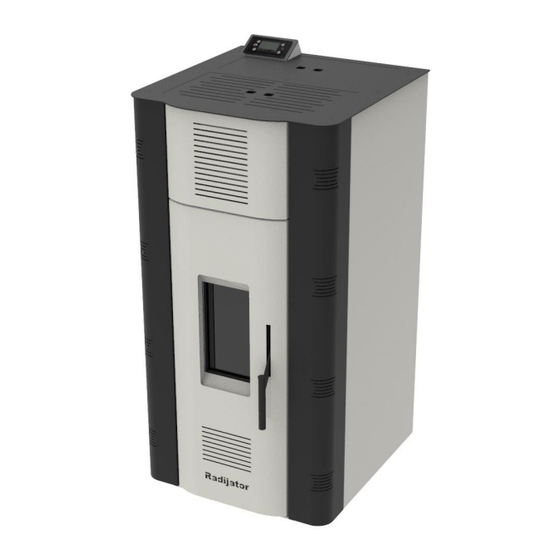

Radijator BIOlux 14 Instruction Manual

Biomass boiler heating
Hide thumbs Also See for BIOlux 14:

Advertisement

Quick Links

Download this manual
Kamin
na BIOMASU/
BIOlux 14/20
BIOMASS
boiler
heating
STOVE
INSTRUKCIJE / INSTRUCTION MANUAL
Montaža, korišćenje i održavanje kamina / Assembly, use and maintenance of heating boiler

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the BIOlux 14 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Radijator BIOlux 14

Summary of Contents for Radijator BIOlux 14

  • Page 1 Kamin na BIOMASU/ BIOlux 14/20 BIOMASS boiler heating STOVE INSTRUKCIJE / INSTRUCTION MANUAL Montaža, korišćenje i održavanje kamina / Assembly, use and maintenance of heating boiler...

  • Page 2: Table Of Contents

    8.5. Održavanje i čišćenje BIOlux kamina ..............34 8.6. Natpisna pločica ....................36 9. Garancija .......................... 37 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 3: Važna Upozorenja

     Zabranjena je izmena sigurnosnih elemenata. Zamenu ovih delova zbog neispravnosti uraditi uz saglasnost ovlašćenog tehničkog lica od strane proizvođača tj. Radijator inženjeringa ili kontaktirati direktno proizvođača.  Zabranjeno je izlaganje pelet kamina atmosferskim neprilikama. Ovaj uređaj nije predviđen za spoljnu montažu.

  • Page 4: Minimalna Udaljenost Od Zapaljivih Materijala

     Obavezno upozorite korisnike o potrebnoj minimalnoj udaljenosti zapaljivih materijala od kamina. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 5: Opis Biolux 14/20 Kamina

    6mm, dužine 5-30mm i vlažnosti do 10% izrađen po standardu EN 14962-2. Slika 1. Poprečni presek BIOlux kamina Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 6: Montaža

    Prilikom montaže pridržavati se zakonskih normi i propisa predviđenih za montažu kamina na drveni pelet sa generatorom tople vode, a koji važe u zemlji u kojoj se uređaj montira. U suprotnom Radijator inženjering kao proizvođač ne preuzima odgovornost za posledice takve montaže.

  • Page 7: Mere I Uređaji Bezbednosti Kod Biolux Kamina

    (ER 02). To je još jedan vid mere bezbednosti rada kamina. Slika 2. Presostat dimnih gasova Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 8 Takođe dozvoljeno je za njegovu izradu koristiti najviše jedan luk radijusa r > 3d. Slika 4. Sigurnosni ventil Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 9 Za bezbedan rad BIOlux kamina potrebno je ugraditi termomanometar i potrebno je ga održavati ispravnim:  Termomanometar (Slika 6) se ugrađuje na hidrauličkoj instalaciji. Slika 6. Termomanometar Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 10: Radni Prostor I Pozicioniranje Biolux Kamina

    Ova udaljenja su potrebna zbog prilaza otvorima za čišćenje, kao i zbog pristupa prilikom servisnih intervencija. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 11: Montaža Biolux Kamina Na Dimnjak

     Prilikom montaže dimovoda dozvoljeno je maksimalno dva skretanja dima od 90 stepeni. Maksimalna dužina horizontalnih deonica dimovoda je 2m. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 12  Dimnjak mora da ima i priključak za izdvajanje kondenza, kao i reviziona vrata. Vrata treba uvek tokom rada dobro da dihtuju. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 13 Radijator inženjering ne može da preuzme odgovornost za neželjene posledice. Slika 9. Prikaz montaže dimovodnih kanala Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 14 Preporučuje se čišćenje dimnjaka bar jednom godišnje kako bi se smanjio rizik od požara u dimnjaku. Ukoliko dođe do požara zaustaviti rad kamina i pozvati vatrogasce. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 15: Presek Biolux Kamina Sa Opisom Elemenata

    14. Pumpa; 15. Ventilator; 16. Motor dozatora; 17. Grejač; 18. Ekspanziona posuda 19. Senzor protoka vazduha, Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 16: Šema Povezivanja Automatike

    NC (normalno zatvoreni kontakt bez dovedenog bilo kakvog napona na njega). Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 17: Tabela Sa Tehničkim Podacima

    BIOlux 14 (145 - 155°C). 1260 1260 BIOlux 20 (165 - 175°C). 1" 1" 1" 1" Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 18: Hidraulička Šema

    Prilikom montaže na hidrauličku instalaciju kamin mora biti obezbeđen na propisan način od prekoračenja maksimalne radne temperature i pritiska. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 19 15. Slika 15. Prikaz odzračnog lončeta i sigurnosnog ventila na zadnjoj strani kamina Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 20: Start Rada Biolux Kamina I Održavanje

    8.1. Displej automatike Slika 16. Slika i šematski prikaz displeja automatike Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 21 * Samo za vodovodne instalacije sa senzorom za merenje protoka NAPOMENA: Diode L4, L5, L10 i L12 nisu u funkciji kod BIOlux 20 kamina Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 22: Kratko Uputstvo Za Korisnika Automatike

    Slika 18. Prikaz stanja kamina na displeju NAPOMENA: Kod kamina BIOlux ne pojavljuju se informacije obeležene zvezdicom. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 23 P3 . Vratite se na osnovni prikaz displeja (Slika 17), pritiskom na taster P1 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 24 Program opcija služi za programiranje gore navedenih opcija Daily,Weekly i Week- end, odn.podešavanje tačnog vremena startovanja i prekida rada kamina. Postupak: Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 25 , i za vraćanje korak unazad taster P1 potvrdu odabrane vrednosti potvrditi tasterom P5 Slika 22. Prikaz displeja nakon odabira opcije Daily Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 26 . Kada se izabere željena vrednost potvrđuje se tasterom P3 . Za izlazak i vraćanje korak unazad koristite taster P1 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 27 P3 . Vratite se na osnovni prikaz displeja (Slika 17), pritiskom na taster P1 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 28: Start Rada Biolux Kamina

    Slika 25. Prikaz otvora za sipanje peleta Slika 26. Prikaz pozicije kablovske uvodnice, glavnog prekidača kao i sigurnosnog termostata Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 29 Isti postupak koristimo za gašenje kamina, dakle dužim pritiskom tastera P2 zvučnog signala prelazimo u gašenje kamina. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 30: Greške Prilikom Startovanja I U Toku Rada Biolux Kamina

    Greška - Nije postignut minimalni protok vazduha Er41 Greška - Maksimalni protok vazduha iznad predviđenog. Er42 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 31 Er41 (Nije postignut minimalni protok vazduha), kamin ide u fazu gašenja (Extingushing). U ovom slučaju treba proveriti sledeće uzroke: Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 32  PROBLEM 2. Temperatura vazduha (koji je doveden kotlu za sagorevanje i potpalu) je izuzetno niska (ispod nule). Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 33 (Ignition) i ne dolazi do aktiviranja grejača za potpalu. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 34 Najčešći razlozi su zaprljanost kamina, prejak dimnjak, preveliko nalaganje peleta zbog karakteristike peleta, itd. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 35: Održavanje I Čišćenje Biolux Kamina

    Takođe treba otvoriti prednji revizioni poklopac dimovodnih kanala i očistiti ceo prostor dimovodnih kanala i kutije ventilatora od naslaga čađi i pepela (Slika 29). Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 36 Naročito je bitno da u periodu između dve sezone kamin bude očišćen i da se izvrši neutralizacija kiselina na već opisan način. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 37: Natpisna Pločica

    Redukovana toplotna 10.3kW 10.3 kW snaga 2. Nalepnica uvoznika 3. OEEO 4. Ostale oznake na kotlu Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 38: Garancija

    9. Garancija 1. Radijator inženjering pokriva različite garancijske periode za različite delove (što je navedeno u daljem tekstu) samo ako su ispunjeni sledeći uslovi garancije:  Kamin mora biti priključen po navedenim hidrauličkim šemama iz tehničkog uputstva, naročito obratiti pažnju na montažu kamina na dimnjak i njegovo pozicioniranje.
  • Page 39 7. Kod prijave kvarova obavezno je dati sledeće podatke:  naziv i tip proizvoda,  datum kupovine,  fabrički ili radionički broj kamina, Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 40  Provera ventilatora;  Provera dihtovanja vrata;  Provera održavanja kotlovskog izmenjivača.  Čišćenje dimovodnih kanala. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 41 *Gore navedeno važi za kupce na prostoru Republike Srbije./ The aforementioned applies to purchasers of the Republic of Serbia. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 42 8.4. Greške prilikom startovanja i u toku rada BIOlux kamina........71 8.5. Maintenance and cleaning the BIOlux pellet stove ..........71 8.6. Nameplate .......................78 Warranty ......................... 79 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 43: Important Warnings

    Refer to the section ‘Installing’.  The pellets fireplace mustn’t be covered, nor can it have any objects on or around it. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 44: The Minimal Distance From Flammable Materials

    C3 ... asphalt, cardboard, cellulose Easily flammable materials, particleboard, cork, polyurethane, polystyrene, polypropylene, polyethylene, floor fibers Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 45: The Description Of The Biolux Fireplace

    6mm in diameter, 5-30mm in length, and 10% in terms of moisture according to the EN14962-2 standard. Picture 1. Cross-section of the BIOlux pellet stove Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 46: Installing

    * All national and local regulations and the European standard have to be met during the installation of the boiler. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 47: Safety Measures And Safety Devices Of The Biolux Fireplace

     These conditions may lead to a worse discharge of the combustion products, especially carbon monoxide which can, in extreme cases, impair health and even lead to suffocation. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 48 > 3d. Picture 4. Safety pressure valve Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 49 Installing the manometer to the hydraulic installation (Picture 6) is also mandatory. The one which is not factory-installed. Picture 6. Manometer Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 50: The Operating Space And Position Of The Biolux Fireplace

    These distances are necessary because of the access to the cleaning holes and because of access during maintenance interventions as well. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 51: Installing The Biolux Pellet Stove To The Chimney

    100mm. This diameter mustn't be reduced.  The smoke pipe mustn't be used for more devices simultaneously. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 52  The chimney has to have a condensation drain port, as well as one inspection door. The door should always be sealed well during the operation. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 53 Radiator inzenjering can’t take any responsibility for the unwanted consequences. Picture 9. The representation on how to install smoke channels Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 54 It is suggested to clean the chimney at least once per year to reduce the risk of fire inside. In case of fire, shut down the fireplace and call the fire department. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 55: The Cross-Section Of The Biolux Pellet Stove With The Description Of Elemets

    13. Flue gas pressure switch; 14. Pump; 15. Fan; 16. Doser motor; 17. Heater; 18. Expansion vessel, 19. Airflow sensor. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 56: The Diagram On How To Connect Automatic Controls

    220V voltage supply. On the thermostat itself, use NC to connect (normally closed contactor without any type of voltage). Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 57: Technical Information Table

    ØD 1115 1115 ØG 60,3 (2") 60,3 (2") 1215 1215 1260 1260 1" 1" 1" 1" Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 58: The Hydraulic Diagram

    NOTICE: In a package with the pellet stove, the pump and 10-liter expansion vessel are included. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 59 15. Picture 15. The representation of the air vent and safety valve at the back of the boiler Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 60: Starting The Biolux Fireplace And Maintenance

    Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 61: Automatic Controls Display

    8.1. Automatic controls display Picture 16. The Picture and representation diagram of the automatic controls display Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 62 * only for hydro installations with flow sensor NOTICE: Diodes L4, L5, L10 and L12 don’t function in the BIOlux pellet stove. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 63: Brief Instruction For The Automatic Controls User

    Picture 18. The representation of the status of the fireplace on the display NOTICE: Information marked with star doesn’t appear with BIOlux fireplace. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 64 P3 key . Return to the primary display representation (Picture 17) by pressing P1 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 65 Monday to Sunday - separately and from Saturday to Sunday - separately). Also, you can turn off the Chrono option completely (Disable). Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 66 P5 key , and to return one step back the P1 key Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 67 P4 ili P6 select what you want to change and confirm with the key Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 68 P3 Return to the basic display (Figure 17) by pressing the button P1 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 69: Starting The Biolux Pellet Stove

     STEP 4: Start the fireplace, the switch is located at the back of the fireplace. Picture 25. The representation of the pellets insertion opening Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 70 The identical procedure is used to shut down the boiler, that is by pressing the P2 key until the sound signal we are entering the shutdown phase. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 71 Warning: It is mandatory to analyze flue gases upon finishing the installation of the boiler. Measure the percentage of oxygen (O2). Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...

  • Page 72: Greške Prilikom Startovanja I U Toku Rada Biolux Kamina

    The most frequent signalization on the display, related to this group of errors are Er02, Er12, Er41. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 73  PROBLEM 2. The boiler door is not properly locked or the sealing of the boiler cleaning openings is not well sealed. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 74 10 seconds. If this measure does not give results then connect the mains voltage rectifier. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 75 The most common display signals related to this type of error are Er03, Er05. Error Er03 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 76 (Picture 28). Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 77 (Picture 29). Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 78 In that situation, close all holes on the fireplace to avoid air circulation through the fireplace because that can result in the appearance of moisture inside. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 79: Nameplate

    10.3 kW 10.3 kW 5. The importer label 6. OEEO 7. Other tags on the boiler Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...

  • Page 80: Warranty

    IT IS ALSO IMPORTANT TO HAVE INITIATION WARRANT (certified by the licensed maintenance department) Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
  • Page 81  if during the repair the original parts weren’t used and installed,  upon the expiration of the warranty period. Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs...
  • Page 82 16. Regular yearly maintenance Regular maintenance is done at the end of each heating season from April 15th to August 31st and is charged according to the set price list of Radijator inzenjering company. The maintenance procedure, performed by technicians performing regular yearly...
  • Page 83 Radijator Inženjering d.o.o, 36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija tel. +381 36 399 140, fax. +381 36 399 150, http://www.radijator.rs e-mail: radijator@radijator.rs...
