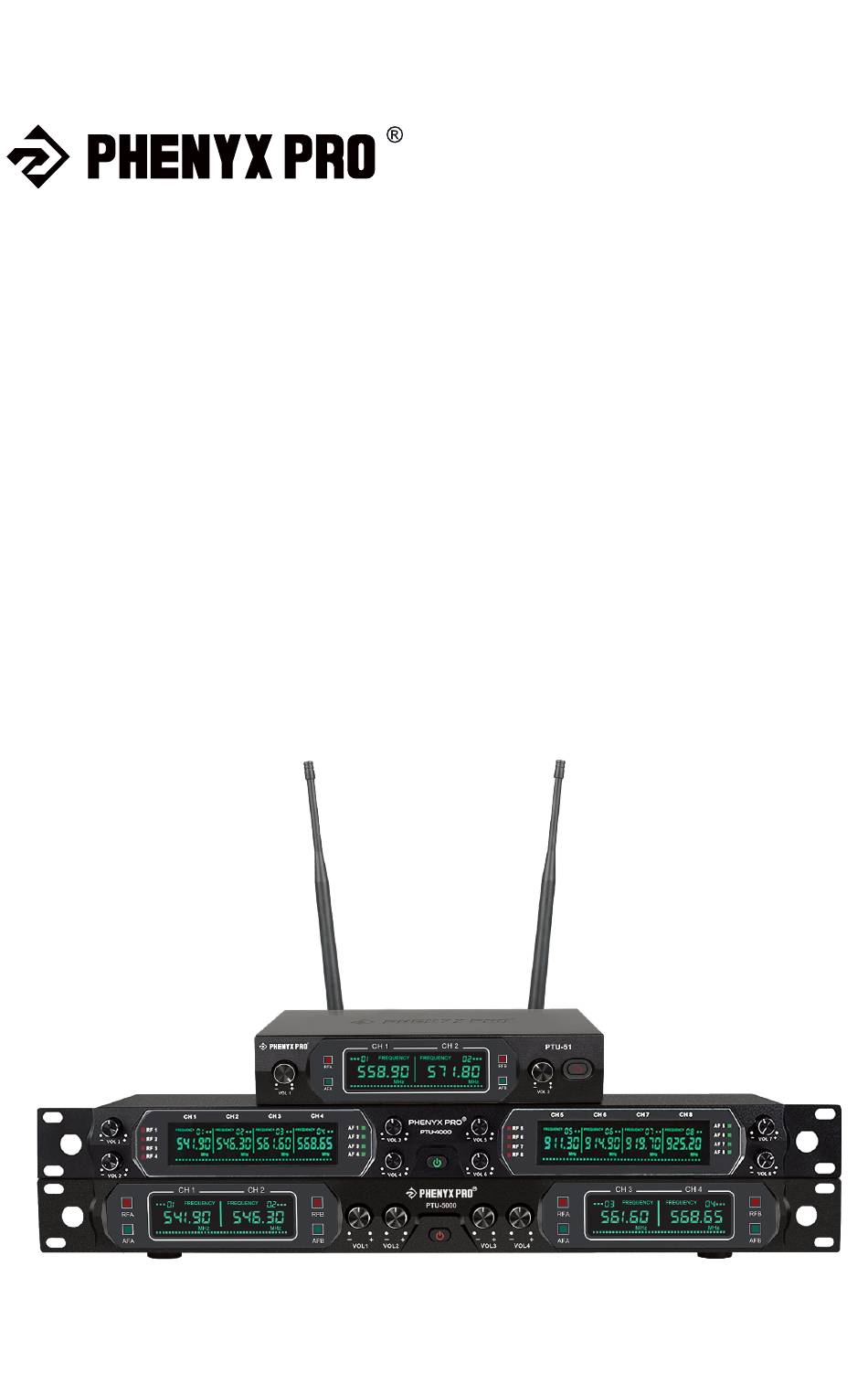

- Page 1 PTU-51/5000/4000 Series Fixed UHF Frequency Dual / Quad / Eight-Channel Wireless Microphone System USER MANUAL Benutzerhandbuch Manuel de l'Utilisateur Manuale d'uso Manual del usuario Manual do usuário...
-
Page 2: Important Safety Instructions
Licensing of PHENYX PRO wireless microphone equipment is the user's responsibility, and licensability depends on the user's classification and application, and on the selected frequency. PHENYX PRO strongly urges the user to contact the appropriate telecommunications authority concerning proper licensing, and before choosing and ordering frequencies. -
Page 3: Fcc Information
FCC Information IC Statement This device complies with part 15 of the FCC This device contains license-exempt transmitter(s)/ rules. Operation is subject to the following two receiver(s) that comply with Innovation, Science and conditions: Economic Development Canada's licence-exempt (1) This device may not cause harmful interfer- RSS(s). -
Page 4: System Description
System Description System overview The PTU-51/5000/4000 Series comes to provide everyone with a reliable and affordable solution for wireless sound performance. The full metal housing receiver and handheld transmitters offer great durability. Fixed frequency design makes operation a breeze with the plug-and-go setup and provides stable UHF signals for smooth sound transmission. -
Page 5: Functions Of Parts
Functions of Parts Receiver PWR-51 ② ⑩ ③ ① PTU-51 CH 1 CH 2 FREQUENCY FREQUENCY RF A RF B AF A AF B VOL 1 VOL 2 PWR-5000 ② ③ ① ④ ⑤ CH 1 CH 2 CH 3 CH 4 PTU-5000 FREQUENCY... - Page 6 ⑱ AF 1: CH1 audio signal indicator. AF 8: CH8 audio signal indicator. CH1 frequency number It lights when the transmitter receives CH2 frequency number the audio signal. ⑲ AF 2: CH2 audio signal indicator. CH3 frequency number ⑳ AF 3: CH3 audio signal indicator. CH4 frequency number AF 4: CH4 audio signal indicator.
- Page 7 Transmitters Bodypack transmitter Handheld transmitter PWB-5 PWH-5 ⑦ ① ② ③ ④ ⑤ ⑤ ⑥ ⑥ ① ② ③ ④ ③ ① Antenna: For signal transmission. ② Battery LED light: It maintains green to indicate sufficient battery and red to show low battery. ③...
-
Page 8: Operation Guidance
Operation Guidance Single system setup Step 1: Connect and power up the receiver ① Connect antennas to the receiver via ANT jacks. *NOTE: For PWR-4000, connect two ANTB-500 antennas to ANT A and ANT B, and two ANTB-900 antennas to ANT C and ANT D. ②... -
Page 9: Wireless Tips
Wireless Tips If you encounter wireless interference or dropouts, try the following suggestions: • Replace the transmitter batteries. • Choose a different frequency. • Avoid approaching the receiver and transmitters with metal or other dense materials. • Place the receiver as high as possible on the equipment rack. •... -
Page 10: Specification
Specification Specification · Overall System Frequency Stability ±0.003 % Dynamic Range >105 dB Operation Temperature -10 °C ~ +50 °C Frequency Response 50 Hz-18 kHz Audio Output Level 1/4 interface: 0-500 mV; XLR interface: 0-500 mV Working Distance 80 M/260 ft ·... - Page 11 · Frequency List Receiver Channel and Frequency Compatible Antenna Channel 1: 558.90 MHz ANTB-500 PWR-51 Channel 2: 571.80 MHz Channel 1: 541.90 MHz Channel 2: 546.30 MHz ANTB-500 PWR-5000 Channel 3: 561.60 MHz Channel 4: 568.65 MHz Channel 1: 541.90 MHz Channel 2: 546.30 MHz ANTB-500 Channel 3: 561.60 MHz...
-
Page 12: Technical Support & Warranty Information
If you are receiving a system that is defective or you have any questions regarding operation or warranty cover, please contact us at support@phenyxpro.com with any questions or concerns and a Phenyx Pro representative will contact you to provide assistance. You can also reach out to us through Facebook page: www.facebook. -
Page 13: Wichtige Sicherheitshinweise
Mikrofongeräten liegt in der Verantwortung des Benutzers und die Lizenzfähigkeit hängt von der Einstufung und Anwendung des Benutzers sowie von der ausgewählten Frequenz ab. PHENYX PRO drängt die Benutzer nachdrücklich, sich vor der Auswahl und Bestellung von Frequenzen bei der zuständigen Telekommunikationsbehörde über die richtige Lizenzierung zu erkundigen. - Page 14 FCC INFORMATIONEN IC-Erklärung Dieses Gerät entspricht Teil 15 der FCC-Regeln. Dieses Gerät enthält lizenzfreie Sender/Empfänger, Der Betrieb unterliegt den folgenden zwei die den lizenzfreien RSS-Standards von Innovation, Bedingungen: Wissenschaft und Wirtschaftsentwicklung Kanadas Dieses Gerät darf keine schädlichen entsprechen. Der Betrieb unterliegt folgenden zwei Interferenzen verursachen und Bedingungen: (1) Dieses Gerät darf keine Störungen...
- Page 15 Systembeschreibung Systemübersicht Die PTU-51/5000/4000 Serie bietet jedem eine zuverlässige und erschwingliche Lösung für kabellose Sound-Performance. Der Vollmetall-Empfänger und die Handmikrofon-Sender bieten eine hohe Haltbarkeit. Das Design mit fester Frequenz macht die Bedienung dank Plug-and-Go-Setup kinderleicht und bietet stabile UHF-Signale für eine reibungslose Tonübertragung. Die Reichweite des Systems beträgt bis zu 80 Meter, ideal für KTV-Räume, Tanzhallen, Kirchen, Partys, Konferenzräume, Klassenzimmer usw.
- Page 16 Funktionen der Teile Empfänger PWR-51 ② ⑩ ③ ① PTU-51 CH 1 CH 2 FREQUENCY FREQUENCY RF A RF B AF A AF B VOL 1 VOL 2 PWR-5000 ② ③ ① ④ ⑤ CH 1 CH 2 CH 3 CH 4 PTU-5000 FREQUENCY...
- Page 17 AF 1: CH1 Audio-Signal-Anzeige. AF 8: CH8 Audio-Signal-Anzeige. Leuchtet auf, wenn der Sender das CH1 Frequenznummer Audiosignal empfängt. CH2 Frequenznummer AF 2: CH2 Audio-Signal-Anzeige. CH3 Frequenznummer AF 3: CH3 Audio-Signal-Anzeige. CH4 Frequenznummer AF 4: CH4 Audio-Signal-Anzeige. CH5 Frequenznummer AF 5: CH5 Audio-Signal-Anzeige. CH6 Frequenznummer AF 6: CH6 Audio-Signal-Anzeige.
- Page 18 Sender Bodypack-Sender Handheld-Sender PWB-5 PWH-5 ⑦ ① ② ③ ④ ⑤ ⑤ ⑥ ⑥ ① ② ③ ④ ③ Antenne: Für die Signalübertragung. Batterie-LED-Anzeige: Bleibt grün, um eine ausreichende Batterieladung anzuzeigen,und leuchtet rot, um eine niedrige Batterie anzuzeigen. Ein-/Ausschalter: Für den Bodypack-Sender drücken Sie kurz (tippen Sie auf) den Ein-/Ausschalter, um ihn ein-/auszuschalten.
- Page 19 Betriebsanleitung Einzelsystemeinrichtung Schritt 1: Verbinden und schalten Sie den Empfänger ein ① Verbinden Sie die Antennen über ANT-Anschlüsse mit dem Empfänger. *HINWEIS: Für PWR-4000 verbinden Sie zwei ANTB-500 Antennen mit ANT A und ANT B und zwei ANTB-900 Antennen mit ANT C und ANT D. ②...
- Page 20 Funk-Tipps Wenn Sie drahtlose Störungen oder Ausfälle feststellen, versuchen Sie Folgendes: • Ersetzen Sie die Senderbatterien. • Wählen Sie eine andere Frequenz. • Vermeiden Sie es, sich mit Metall oder anderen dichten Materialien dem Empfänger und den Sendern zu nähern. •...
-
Page 21: Fehlerbehebung
Fehlerbehebung PROBLEM ANZEIGESTATUS ENTSPRECHENDE LÖSUNG • Stellen Sie sicher, dass der DC-Adapter fest in Receiver-LCD-Bild- eine Steckdose eingesteckt ist. schirm aus • Stellen Sie sicher, dass der Empfänger eingeschaltet ist. • Stellen Sie sicher, dass der Sender mit einer ausreichenden Batterie eingeschaltet ist. Und stellen Sie sicher, dass er erfolgreich mit dem Empfänger gekoppelt ist. -
Page 22: Spezifikation
Spezifikation Spezifikation · Gesamtsystem Frequenzstabilität ±0,003 % Dynamikbereich >105 dB Betriebstemperatur -10 °C ~ +50 °C Frequenzgang 50 Hz-18 kHz Audioausgangspegel 1/4 Schnittstelle: 0-500 mV; XLR Schnittstelle: 0-500 mV Arbeitsabstand 80 m / 260 ft · Empfänger Oszillationsmodus PLL Synthesizer Stromverbrauch >7 W Ausgangsimpedanz... - Page 23 · Frequenzliste Empfänger Kanal und Frequenz Kompatible Antenne Kanal 1: 558,90 MHz PWR-51 Kompatible Antenne Kanal 2: 571,80 MHz Kanal 1: 541,90 MHz Kanal 2: 546,30 MHz ANTB-500 PWR-5000 Kanal 3: 561,60 MHz Kanal 4: 568,65 MHz Kanal 1: 541,90 MHz Kanal 2: 546,30 MHz ANTB-500 Kanal 3: 561,60 MHz...
- Page 24 Technischer Support & Garantieinformationen Unsere Garantie für Sie: Phenyx Technology ("Phenyx") gewährleistet Phenyx-Produkte gegen offensichtliche Material- und Verarbeitungsfehler für einen Zeitraum von einem Jahr ab dem Datum des ursprünglichen Kaufs zur Verwendung. Diese Garantie gilt ausschließlich in den USA und nur für den ursprünglichen Käufer. Wenn Sie einen von dieser Garantie abgedeckten Defekt feststellen, wird Phenyx das Produkt nach eigenem Ermessen mit neuen oder aufgearbeiteten Komponenten reparieren oder ersetzen.
-
Page 25: Instructions De Sécurité Importantes
à exploiter l'équipement. La licence des équipements de microphones sans fil PHENYX PRO est de la responsabilité de l'utilisateur, et la possibilité de licence dépend de la classification et de l'application de l'utilisateur, ainsi que de la fréquence sélectionnée. PHENYX PRO recommande vivement à... -
Page 26: Informations Fcc
INFORMATIONS FCC Déclaration IC Cet appareil contient un émetteur/récepteur Cet appareil est conforme à la partie 15 des règles exempt de licence qui est conforme aux normes de la FCC. Son fonctionnement est soumis aux RSS exemptes de licence d'Innovation, Sciences deux conditions suivantes : et Développement économique Canada. -
Page 27: Description Du Système
Description du Système Aperçu du système La série PTU-51/5000/4000 offre à chacun une solution fiable et abordable pour la performance sonore sans fil. Le récepteur et les émetteurs portatifs en métal offrent une grande durabilité. La conception à fréquence fixe rend l'installation facile grâce à la configuration plug-and-go et fournit des signaux UHF stables pour une transmission sonore fluide. - Page 28 Fonctions des Pièces Récepteur PWR-51 ② ⑩ ③ ① PTU-51 CH 1 CH 2 FREQUENCY FREQUENCY RF A RF B AF A AF B VOL 1 VOL 2 PWR-5000 ② ③ ① ④ ⑤ CH 1 CH 2 CH 3 CH 4 PTU-5000 FREQUENCY...
- Page 29 AF 1 : Indicateur de signal audio du CH1. AF 8 : Indicateur de signal Il s'allume lorsque l'émetteur reçoit le audio du CH8. signal audio. Numéro de fréquence du CH1 AF 2 : Indicateur de signal audio du CH2. Numéro de fréquence du CH2 AF 3 : Indicateur de signal audio du CH3.
- Page 30 Émetteurs Émetteur Bodypack Émetteur portatif PWB-5 PWH-5 ⑦ ① ② ③ ④ ⑤ ⑤ ⑥ ⑥ ① ② ③ ④ ③ Antenne: Pour la transmission du signal. Voyant LED de la batterie: Reste vert pour indiquer une batterie suffisante et devient rouge pour indiquer une batterie faible.
- Page 31 Guide d'Utilisation Configuration du système unique Étape 1 : Connectez et allumez le récepteur ① Connectez les antennes au récepteur via les prises ANT. *REMARQUE : Pour le PWR-4000, connectez deux antennes ANTB-500 à ANT A et ANT B et deux antennes ANTB-900 à...
- Page 32 Conseils sans Fil Si vous rencontrez des interférences ou des coupures sans fil, essayez les suggestions suivantes : • Remplacez les piles de l'émetteur. • Choisissez une fréquence différente. • Évitez d'approcher le récepteur et les émetteurs avec du métal ou d'autres matériaux denses. •...
-
Page 33: Dépannage
Dépannage STATUT DE PROBLÈME SOLUTION CORRESPONDANTE L'INDICATEUR • Assurez-vous que l'adaptateur DC est bien Écran LCD du branché sur une prise électrique. récepteur éteint • Assurez-vous que le récepteur est allumé. • Assurez-vous que l'émetteur est allumé avec une batterie suffisante. Et assurez-vous qu'il est correctement appairé... -
Page 34: Caractéristiques Techniques
Caractéristiques Techniques Spezifikation · Système Global Stabilité de Fréquence ±0,003 % Plage Dynamique >105 dB Température de Fonctionnement -10 °C ~ +50 °C Réponse en Fréquence 50 Hz-18 kHz Niveau de Sortie Audio Interface 1/4: 0-500 mV; Interface XLR: 0-500 mV Distance de Fonctionnement 80 m / 260 ft ·... - Page 35 · Liste des Fréquences Récepteur Canal et Fréquence Antenne Compatible Canal 1 : 558,90 MHz PWR-51 ANTB-500 Canal 2 : 571,80 MHz Canal 1 : 541,90 MHz Canal 2 : 546,30 MHz ANTB-500 PWR-5000 Canal 3 : 561,60 MHz Canal 4 : 568,65 MHz Canal 1 : 541,90 MHz Canal 2 : 546,30 MHz ANTB-500...
- Page 36 à support@phenyxpro.com avec toutes questions ou préoccupations et un représentant de Phenyx Pro vous contactera pour fournir de l'assistance. Vous pouvez également nous contacter via notre page Facebook : www.facebook.com/ phenyxusa/ ou notre site web officiel : www.phenyxpro.com.
-
Page 37: Istruzioni Importanti Per La Sicurezza
La licenza per l'equipaggiamento microfonico wireless di PHENYX PRO è responsabilità dell'utente e la licenziabilità dipende dalla classificazione e dall'applicazione dell'utente e dalla frequenza selezionata. PHENYX PRO incoraggia fortemente l'utente a contattare l'autorità... - Page 38 INFORMAZIONI FCC Dichiarazione IC Questo dispositivo contiene trasmettitori/ricevitori Questo dispositivo è conforme alla parte 15 delle esenti da licenza che sono conformi alle norme norme FCC. L'operatività è soggetta alle seguenti RSS esenti da licenza di Innovation, Science and due condizioni: Economic Development Canada.
-
Page 39: Descrizione Del Sistema
Descrizione del Sistema Panoramica del sistema La serie PTU-51/5000/4000 offre a tutti una soluzione affidabile e conveniente per le prestazioni audio wireless. Il ricevitore in metallo e i trasmettitori palmari offrono un'ottima durata. Il design a frequenza fissa rende l'installazione semplice con la configurazione plug-and-go e fornisce segnali UHF stabili per una trasmissione del suono fluida. - Page 40 Funzioni delle Parti Ricevitore PWR-51 ② ⑩ ③ ① PTU-51 CH 1 CH 2 FREQUENCY FREQUENCY RF A RF B AF A AF B VOL 1 VOL 2 PWR-5000 ② ③ ① ④ ⑤ CH 1 CH 2 CH 3 CH 4 PTU-5000 FREQUENCY...
- Page 41 AF 1: Indicatore del segnale audio di CH1. AF 8: Indicatore del segnale audio Si accende quando il trasmettitore riceve il di CH8. segnale audio. Numero di frequenza CH1 AF 2: Indicatore del segnale audio di CH2. Numero di frequenza CH2 AF 3: Indicatore del segnale audio di CH3.
- Page 42 Trasmettitori Trasmettitore Bodypack Trasmettitore portatile PWB-5 PWH-5 ⑦ ① ② ③ ④ ⑤ ⑤ ⑥ ⑥ ① ② ③ ④ ③ Antenna: Per la trasmissione del segnale. Indicatore LED della batteria: Rimane verde per indicare una batteria sufficiente e diventa rosso per indicare una batteria scarica.
-
Page 43: Guida Operativa
Guida Operativa Configurazione del sistema singolo Passaggio 1: Collegare e accendere il ricevitore Collegare le antenne al ricevitore tramite le prese ANT. ① *NOTA: Per PWR-4000, collegare due antenne ANTB-500 a ANT A e ANT B e due antenne ANTB-900 a ANT C e ANT D. - Page 44 Suggerimenti Wireless Se riscontri interferenze o interruzioni wireless, prova i seguenti suggerimenti: • Sostituisci le batterie del trasmettitore. • Scegli una frequenza diversa. • Evita di avvicinare il ricevitore e i trasmettitori con metallo o altri materiali densi. • Posiziona il ricevitore il più in alto possibile nel rack delle apparecchiature. •...
-
Page 45: Risoluzione Dei Problemi
Risoluzione dei Problemi STATO PROBLEMA SOLUZIONE CORRISPONDENTE DELL'INDICATORE • Assicurarsi che l'adattatore DC sia saldamente Schermo LCD del collegato a una presa elettrica. ricevitore spento • Assicurarsi che il ricevitore sia acceso. • Assicurarsi che il trasmettitore sia acceso con una batteria sufficiente. - Page 46 Specifiche Spezifikation · Sistema Generale Stabilità di Frequenza ±0,003 % Gamma Dinamica >105 dB Temperatura di Funzionamento -10 °C ~ +50 °C Risposta in Frequenza 50 Hz-18 kHz Livello di Uscita Audio Interfaccia 1/4: 0-500 mV; Interfaccia XLR: 0-500 mV Distanza Operativa 80 m / 260 ft ·...
- Page 47 · Elenco delle Frequenze Ricevitore Canale e Frequenza Antenna Compatibile Canale 1: 558,90 MHz PWR-51 ANTB-500 Canale 2: 571,80 MHz Canale 1: 541,90 MHz Canale 2: 546,30 MHz ANTB-500 PWR-5000 Canale 3: 561,60 MHz Canale 4: 568,65 MHz Canale 1: 541,90 MHz Canale 2: 546,30 MHz ANTB-500 Canale 3: 561,60 MHz...
- Page 48 Se stai ricevendo un sistema difettoso o hai domande relative al funzionamento o alla copertura della garanzia, contattaci all'indirizzo support@phenyxpro.com con qualsiasi domanda o preoccupazione e un rappresentante di Phenyx Pro ti contatterà per fornire assistenza. Puoi anche raggiungerci tramite la nostra pagina Facebook: www.facebook.com/phenyxusa/ o il nostro sito web ufficiale: www.phenyxpro.com.
-
Page 49: Instrucciones Importantes De Seguridad
La licencia de los equipos de micrófono inalámbrico de PHENYX PRO es responsabilidad del usuario y la licenciabilidad depende de la clasificación y la aplicación del usuario, y de la frecuencia seleccionada. -
Page 50: Información De La Fcc
INFORMACIÓN DE LA FCC Declaración IC Este dispositivo cumple con la parte 15 de las Este dispositivo contiene transmisor(es)/receptor normas de la FCC. El funcionamiento está sujeto a (es) exento de licencia que cumple con las las siguientes dos condiciones: normas RSS exentas de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. -
Page 51: Descripción Del Sistema
Descripción del Sistema Descripción general del sistema La serie PTU-51/5000/4000 proporciona a todos una solución fiable y asequible para el rendimiento del sonido inalámbrico. El receptor y los transmisores de mano, completamente metálicos, ofrecen una gran durabilidad. El diseño de frecuencia fija hace que la instalación sea sencilla con la configuración plug-and-go y proporciona señales UHF estables para una transmisión de sonido fluida. - Page 52 Funciones de las Partes Receptor PWR-51 ⑩ ② ③ ① PTU-51 CH 1 CH 2 FREQUENCY FREQUENCY RF A RF B AF A AF B VOL 1 VOL 2 PWR-5000 ② ③ ① ④ ⑤ CH 1 CH 2 CH 3 CH 4 PTU-5000 FREQUENCY...
- Page 53 AF 1: Indicador de señal de audio de CH1. AF 8: Indicador de señal de audio de CH8. Se ilumina cuando el transmisor recibe la Número de frecuencia de CH1 señal de audio. AF 2: Indicador de señal de audio de CH2. Número de frecuencia de CH2 AF 3: Indicador de señal de audio de CH3.
- Page 54 Transmisores Transmisor Bodypack Transmisor de Mano PWB-5 PWH-5 ⑦ ① ② ③ ④ ⑤ ⑤ ⑥ ⑥ ① ② ③ ④ ③ Antena: Para transmisión de señal. Luz LED de la batería: Se mantiene en verde para indicar batería suficiente y en rojo para indicar batería baja.
-
Page 55: Guía De Operación
Guía de Operación Configuración de sistema único Paso 1: Conecte y encienda el receptor Conecte las antenas al receptor a través de los conectores ANT. ① *NOTA: Para PWR-4000, conecte dos antenas ANTB-500 a ANT A y ANT B, y dos antenas ANTB-900 a ANT C y ANT D. - Page 56 Consejos Inalámbricos Si encuentra interferencias inalámbricas o interrupciones, pruebe las siguientes sugerencias: • Reemplace las baterías del transmisor. • Elija una frecuencia diferente. • Evite acercar el receptor y los transmisores con metal u otros materiales densos. • Coloque el receptor lo más alto posible en el estante del equipo. •...
-
Page 57: Solución De Problemas
Solución de Problemas ESTADO PROBLEMA SOLUCIÓN CORRESPONDIENTE DEL INDICADOR • Asegúrese de que el adaptador de corriente Pantalla LCD del continua esté bien enchufado a una toma eléctrica. receptor apagada • Asegúrese de que el receptor esté encendido. • Asegúrese de que el transmisor esté encendido con una batería suficiente. -
Page 58: Especificaciones
Especificaciones Spezifikation · Sistema General Estabilidad de Frecuencia ±0,003 % Rango Dinámico >105 dB Temperatura de Operación -10 °C ~ +50 °C Respuesta de Frecuencia 50 Hz-18 kHz Nivel de Salida de Audio Interfaz 1/4: 0-500 mV; Interfaz XLR: 0-500 mV Distancia de Trabajo 80 m / 260 ft ·... - Page 59 · Lista de Frecuencias Receptor Canal y Frecuencia Antena Compatible Canal 1: 558,90 MHz PWR-51 ANTB-500 Canal 2: 571,80 MHz Canal 1: 541,90 MHz Canal 2: 546,30 MHz ANTB-500 PWR-5000 Canal 3: 561,60 MHz Canal 4: 568,65 MHz Canal 1: 541,90 MHz Canal 2: 546,30 MHz ANTB-500 Canal 3: 561,60 MHz...
- Page 60 Phenyx Pro se pondrá en contacto contigo para proporcionar asistencia. También puedes contactarnos a través de nuestra página de Facebook: www.facebook.com/phenyxusa/ o nuestra página web oficial: www.phenyxpro.com.
-
Page 61: Instruções Importantes De Segurança
PHENYX PRO é responsabilidade do usuário e a licenciabilidade depende da classificação e aplicação do usuário, e da frequência selecionada. A PHENYX PRO recomenda fortemente que o usuário entre em contato com a autoridade de telecomunicações apropriada sobre o licenciamento adequado, e antes de escolher e encomendar frequências. - Page 62 INFORMAÇÕES DA FCC Declaração IC Este dispositivo contém transmissor(es)/receptor Este dispositivo contém transmissor(es)/receptor (es) isentos de licença que estão em conformidade (es) isentos de licença que estão em conformidade com as normas RSS isentas de licença da com as normas RSS isentas de licença da Innovation, Science and Economic Development Innovation, Science and Economic Development Canada.
-
Page 63: Descrição Do Sistema
Descrição do Sistema Visão geral do sistema A série PTU-51/5000/4000 oferece a todos uma solução confiável e acessível para desempenho de áudio sem fio. O receptor totalmente metálico e os transmissores portáteis oferecem grande durabilidade. O design de frequência fixa torna a instalação fácil com a configuração plug-and-go e fornece sinais UHF estáveis para uma transmissão de áudio suave. - Page 64 Funções das Partes Receptor PWR-51 ② ⑩ ③ ① PTU-51 CH 1 CH 2 FREQUENCY FREQUENCY RF A RF B AF A AF B VOL 1 VOL 2 PWR-5000 ② ③ ① ④ ⑤ CH 1 CH 2 CH 3 CH 4 PTU-5000 FREQUENCY...
- Page 65 AF 1: Indicador de sinal de áudio do CH1. AF 8: Indicador de sinal de áudio do CH8. Acende quando o transmissor recebe o sinal de áudio. Número de frequência do CH1 AF 2: Indicador de sinal de áudio do CH2. Número de frequência do CH2 AF 3: Indicador de sinal de áudio do CH3.
- Page 66 Transmissores Transmissor Bodypack Transmissor Portátil PWB-5 PWH-5 ⑦ ① ② ③ ④ ⑤ ⑤ ⑥ ⑥ ① ② ③ ④ ③ Antena: Para transmissão de sinal. Luz LED da bateria: Fica verde para indicar bateria suficiente e vermelha para indicar bateria fraca.
-
Page 67: Orientações Operacionais
Orientações Operacionais Configuração do sistema único Passo 1: Conecte e ligue o receptor Conecte as antenas ao receptor via conectores ANT. ① *NOTA: Para PWR-4000, conecte duas antenas ANTB-500 ao ANT A e ANT B, e duas antenas ANTB-900 ao ANT C e ANT D. - Page 68 Dicas de Wireless Se você encontrar interferência ou quedas sem fio, tente as seguintes sugestões: • Substitua as baterias do transmissor. • Escolha uma frequência diferente. • Evite aproximar o receptor e os transmissores com metal ou outros materiais densos. •...
-
Page 69: Solução De Problemas
Solução de Problemas STATUS PROBLEMA SOLUÇÃO CORRESPONDENTE DO INDICADOR • Certifique-se de que o adaptador DC esteja Tela LCD do receptor firmemente conectado a uma tomada elétrica. desligada • Certifique-se de que o receptor esteja ligado. • Certifique-se de que o transmissor esteja ligado com bateria suficiente. - Page 70 Especificações Spezifikation · Sistema Geral Estabilidade de Frequência ±0,003 % Faixa Dinâmica >105 dB Temperatura de Operação -10 °C ~ +50 °C Resposta de Frequência 50 Hz-18 kHz Nível de Saída de Áudio Interface 1/4: 0-500 mV; Interface XLR: 0-500 mV Distância de Trabalho 80 m / 260 ft ·...
- Page 71 · Lista de Frequências Receptor Canal e Frequência Antena Compatível Canal 1: 558,90 MHz PWR-51 ANTB-500 Canal 2: 571,80 MHz Canal 1: 541,90 MHz Canal 2: 546,30 MHz ANTB-500 PWR-5000 Canal 3: 561,60 MHz Canal 4: 568,65 MHz Canal 1: 541,90 MHz Canal 2: 546,30 MHz ANTB-500 Canal 3: 561,60 MHz...
- Page 72 Phenyx Pro entrará em contato para fornecer assistência. Você também pode nos contactar através da página no Facebook: www.facebook.com/phenyxusa/ ou nosso site oficial: www.phenyxpro.com.
- Page 73 Made in China Manufacturer: Guangzhou VILAN Technology CO., LTD. Address: No.101 Wanggangdexing Road, Baiyun District, Guangzhou, China www.phenyxpro.com After-sales Service E-mail: support@phenyxpro.com ; info@phenyxpro.com...
