Pripojenie k externému odsávaniu prachu
• Odsávaciu hadicu pripojte k odsávaniu prachu.
• Odsávanie prachu musí byť vhodné pre obrábaný
materiál.
• Na odsávanie obzvlášť zdraviu škodlivého alebo
karcinogénneho prachu používajte špeciálne odsá-
vacie zariadenie.
8.10 Výmena pílového kotúča (obr. 1, 2, 14-16)
Vytiahnuť kábel zo siete!
Pozor!
m Vždy použite správny pílový kotúč pre materiál,
ktorý sa má píliť.
m Používajte len pílové kotúče, ktoré odpovedajú
špecifikáciám stroja týkajúcich sa priemeru otvo-
ru a maximálnej reznej škáry pílového kotúča.
m Používajte len pílové kotúče, ktoré sú označe-
né rovnako veľkými alebo vyššími otáčkami ako je
uvedené v špecifikáciách stroja.
Za účelom výmeny pílového kotúča noste ochran-
né rukavice! Nebezpečenstvo poranenia!
• Hlavu stroja (4) natočte nahor a zaaretujte poistným
kolíkom (23).
• Chránič pílového kotúča (5) vyklopte nahor tak.
• Jednou rukou nasaďte inbusový kľúč (C) na prírubo-
vú skrutku (28).
• Blokovanie pílového hriadeľa (30) pevne stlačiť a
pomaly otáčať prírubovú skrutku (28) v smere otá-
čania hodinových ručičiek. Po max. jednej otáčke
by malo blokovanie pílového hriadeľa (30) zaskočiť.
• Teraz s trochou sily povoliť skrutku (28) v smere ho-
dinových ručičiek.
• Prírubovú skrutku (28) celkom vyskrutkovať a
odobrať vonkajšiu prírubu (29).
• Pílový kotúč (6) odobrať z vnútornej príruby (31) a
vytiahnuť smerom nadol.
• Prírubovú skrutku (28), vonkajšiu prírubu (29) a vnú-
tornú prírubu (32) dôkladne vyčistiť..
• Pri vkladaní nového pílového kotúča (6) postupovať
v obrátenom poradí a pevne ho dotiahnuť.
• Pozor!
Rezná šikmina zubov, t.j. smer otáčania pílového
kotúča (6), sa musí zhodovať so smerom šípky na
píle.
• Pred ďalšou prácou skontrolovať funkčnosť ochran-
ných zariadení.
• Pozor!
Po každej výmene pílového kotúča skontrolovať, či
sa pílový kotúč (6) vo zvislejpolohe ako aj naklonený
na 45° voľne pretáča v stolnej vložke (10).
68 | SK www.scheppach.com
• Pozor!
Výmena a nastavenie pílového kotúča (6) sa musia
vykonať podľa predpisov.
8.11 Prevádzka lasera (obr. 17)
• Zapnutie:
zapínač/vypínač lasera (33) stlačte 1x. Na obrábaný
obrobok sa premietne laserová čiara, ktorá zobrazu-
je presné vedenie rezu.
• Vypnutie:
znova stlačte zapínač/vypínač lasera (33).
8.12 Nastavenie laseru (obr. 18)
Ak už laser (32) neukazuje správnu líniu rezu, môže sa
dodatočne nastaviť. Za týmto účelom otvorte skrutky
(32b) a odnímte predný kryt (32a). Uvoľnite skrutky s
krížovou drážkou (D) a nastavte laser bočným posú-
vaním tak, aby laserový lúč dopadal na rezacie zuby
pílového kotúča (6).
Po nastavení a pevnom utiahnutí lasera namontujte
predný kryt. Za týmto účelom rukou pevne utiahnite
obidve skrutky (32b).

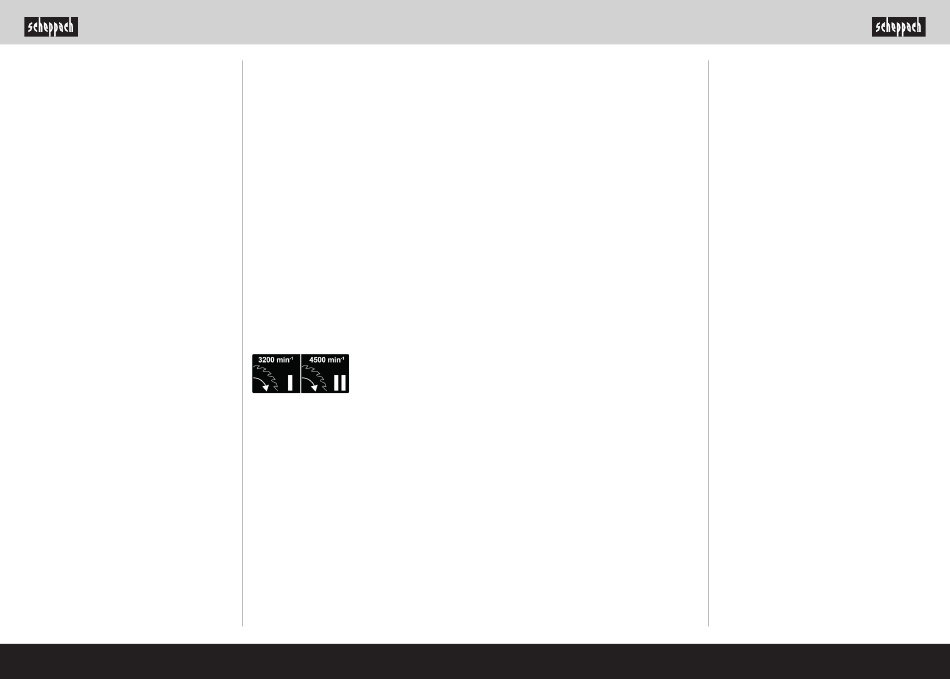

8.13 Zmena otáčok (obr. 17)
Píla disponuje 2 rozsahmi otáčok:
• Na prevádzkovanie píly s otáčkami 3 200 min (kov)
-1
prestavte spínač (38) do polohy I.
• Na prevádzkovanie píly s otáčkami 4 500 min (dre-
-1
vo) prestavte spínač (38) do polohy II.
9.

Doprava

• Na zablokovanie otočného stola (14) zaistite aretač-
nú rukoväť (11).
• Zatlačiť hlavu prístroja (4) smerom nadol a zafixovať
pomocou poistného čapu (23). Píla je tak zablokova-
ná v spodnej polohe.
• Zafixovať ťahovú funkciu píly pomocou aretačnej
skrutky pre ťahové vedenie (20) v zadnej polohe.
• Prístroj preniesť za pevne stojaci pílový stôl (15).
• Pri opätovnej montáži stroja postupovať podľa popi-
su uvedeného v bode 7.
• Na uschovanie kábla oviňte kábel okolo dvoch držia-
kov kábla (37). (Obr. 22)
10. Údržba
m Varovanie!
Pred každým nastavením, údržbou alebo opravou vy-
tiahnite sieťovú zástrčku!
Všeobecné údržbové opatrenia
Raz za čas zo stroja utrite handrou triesky a prach. Raz
za mesiac naolejujte otočné diely na predĺženie život-
nosti nástroja. Motor neolejujte.
Na čistenie plastu nepoužívajte žiadne leptavé pro-
striedky.
Čistenie bezpečnostného zariadenia – pohyblivý
chránič pílového kotúča (5)
Pred každým uvedením do prevádzky skontrolujte, či
nie je znečistený chránič pílového kotúča.
Pomocou štetca alebo podobného vhodného nástroja
odstráňte všetky piliny a triesky.
Výmena vložky stola
Nebezpečenstvo!
V prípade poškodenej vložky stola (10) hrozí nebezpe-
čenstvo, že sa medzi vložku stola a pílový kotúč zasek-
nú nejaké predmety a zablokujú pílový kotúč.
Poškodené vložky stola okamžite vymeňte!
1. Vyskrutkujte skrutky na vložke stola. Prípadne
otočte otočný stôl a nakloňte hlavu píly, aby ste
dosiahli na skrutky.
2. Vyberte vložku stola.
3. Vložte novú vložku stola.
4. Pevne utiahnite skrutky na vložke stola.
Inšpekcia kefiek (obr. 19)
Uhlíkové kefky skontrolujte na novom stroji, alebo ak
ste namontovali nové kefky, po prvých 50 prevádzko-
vých hodinách. Po prvej kontrole ich skontrolujte kaž-
dých 10 prevádzkových hodín.
Ak je uhlík opotrebovaný na dĺžku 6 mm, pružina ale-
bo vedľajší koncový drôt je spálený alebo poškodený,
musíte vymeniť obidve kefky. Ak kefky po vymontovaní
ohodnotíte ako použiteľné, môžete ich opäť namonto-
vať.
Pre údržbu uhlíkových kief otvorte obidve blokovania
(ako je zobrazené na obrázku 19) proti smeru hodino-
vých ručičiek. Následne odoberte uhlíkové kefy.
Znova nasaďte uhlíkové kefy v opačnom poradí.
www.scheppach.com
Servisné informácie
Je potrebné dbať na to, že v prípade tohto výrobku pod-
liehajú nasledujúce diely bežnému pracovnému alebo
prirodzenému opotrebeniu, resp. sú nasledujúce diely
považované za spotrebný materiál.
Diely podliehajúce opotrebeniu*: uhlíková kefka, pílový
kotúč, stolná vložka, záchytné vrecko na piliny
* nie je bezpodmienečne obsiahnuté v objeme dodáv-
ky!
Náhradné diely a príslušenstvo získate v našom ser-
visnom centre. Za týmto účelom naskenujte QR kód na
titulnej strane.

11. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom,
suchom a nezamŕzajú-com mieste neprístupnom pre
deti. Optimálna skladovacia teplota sa nachádza medzi
5 a 30 ˚C.
Elektrický prístroj skladujte v originálnom obale.
Elektrický prístroj zakryte, aby ste ho chránili pred pra-
chom alebo vlhkosťou.
Návod na obsluhu skladujte pri elektrickom prístroji.
12. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripra-
vený na prevádzku. Pripojenie zodpovedá prísluš-
ným ustanoveniam VDE a DIN. Sieťová prípojka na
strane zákazníka, ako aj predlžovacie vedenie mu-
sia zodpovedať týmto predpisom.
Dôležité upozornenia
Pri preťažení motora sa tento samočinne vypne. Po
vychladení (časovo odlišné) je možné motor znovu
zapnúť.
Poškodené elektrické prípojné vedenie.
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez
okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevne-
nia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípoj-
né vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
SK | 69
