Montaj

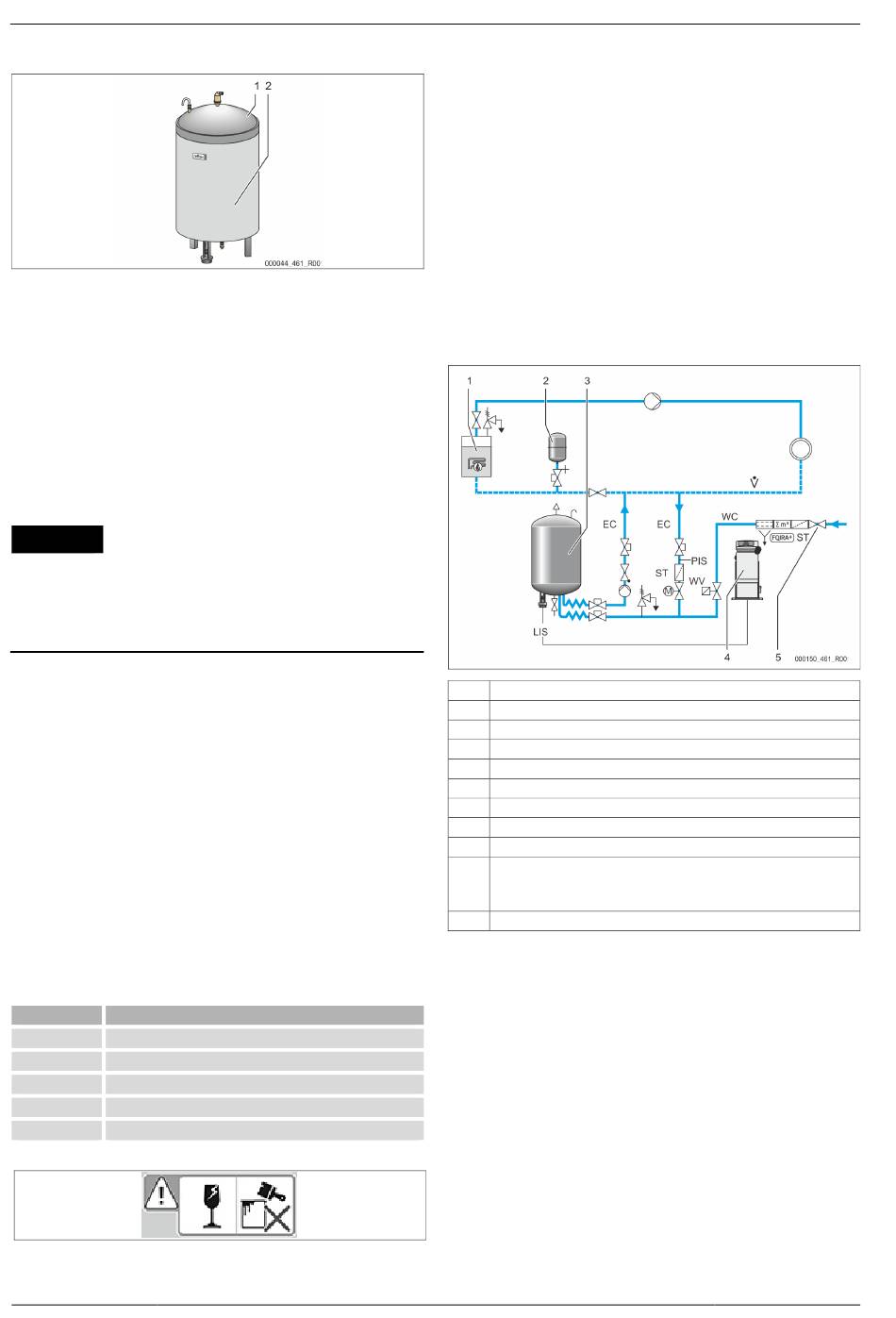

Montarea termoizolaţiei
7.3.5
Montaţi termoizolaţia (2) opţională în jurul vasului de bază (1) şi închideţi-o cu
fermoarul.
Indicaţie!

La instalaţiile de încălzire, izolaţi vasul de bază şi conductele de
expansiune „EC" pentru a împiedica o pierdere de căldură.
– Pentru capacul vasului de bază şi pentru vasul de extindere nu
este necesară o termoizolaţie.
Indicaţie!

Montaţi la faţa locului o termoizolaţie în cazul formării apei din condens.
Montajul celulei de măsurare a greutăţii
7.3.6
ATENŢIE
Deteriorare a capsulei manometrice ca urmare a unui montaj
necorespunzător
Defecţiuni, funcţionare defectuoasă şi măsurări eronate ale capsulei
manometrice pentru dispozitivul de măsurare a nivelului „LIS" din cauza unui
montaj necorespunzător.
• Respectaţi instrucţiunile pentru montarea capsulei manometrice.
Dispozitivul de măsurare a nivelului „LIS" funcţionează cu ajutorul unei capsule
manometrice. Montaţi capsula când vasul de bază se află în poziţia sa finală,
 7.3.3 "Instalarea vaselor",  532. Reţineţi următoarele indicaţii:
• Îndepărtaţi siguranţa pentru transport (paralelipipedul din lemn) de la piciorul
rezervorului de la vasul de bază.
• Înlocuiţi siguranţa pentru transport cu capsula manometrică.
– Capsula manometrică poate fi fixată opţional la piciorul rezervorului
vasului de bază, cu şuruburile furnizate odată cu echipamentul. Însă o
fixare nu este neapărat necesară.
• Evitaţi solicitările bruşte ale capsulei manometrice, de exemplu ca urmare a
alinierii ulterioare a vasului.
• Racordaţi vasul de bază şi primul vas secundar folosind furtunuri de
racordare flexibile.
– Utilizaţi seturile de racordare livrate împreună cu instalaţia,  7.3.3
"Instalarea vaselor",  532.
• Nu efectuaţi o compensare la zero a nivelului de umplere decât dacă vasul
de bază este aliniat şi golit complet,  8.6 "Parametrizarea unităţii de
comandă în meniul clientului",  540.
Valori orientative pentru măsurătorile de nivel:
Vas de bază Domeniu de măsurare
0 – 4 bari
200 l
300 – 500 l 0 – 10 bari
600 – 1000 l 0 – 25 bari
1500 – 2000 l 0 – 60 bari
3000 – 5000 l 0 – 100 bari
534 — Română
Indicaţie!

Celula de măsurare a greutăţii nu este rezistentă la presiune şi nu trebuie
vopsită!
Variante de comutare şi de realimentare
7.4
Funcţie
7.4.1
Nivelul de umplere curent din vasul de bază este determinat de dispozitivul de
măsurare a nivelului „LIS" şi este evaluat în unitatea de comandă. Valoarea
nivelului minim de umplere este introdusă în meniul clientului al unităţii de
comandă. La scăderea sub nivelul minim de umplere, se deschide supapa de
realimentare „WV" şi umple vasul de bază.
Indicaţie!

Pentru completarea realimentării din reţeaua de apă potabilă, Reflex vă
oferă echipamentul Fillset cu separator de sistem integrat şi instalaţia de
dedurizare Fillsoft,  4.6 "Dotarea suplimentară opţională",  526.
7.4.1.1 Utilizare în cadrul unei instalaţii cu un singur cazan
Generator de căldură
1
Vas de expansiune sub presiune „MAG"
2
Vas de bază
3
Unitate de comandă
4
5 Reflex Fillset
Colector de impurităţi
ST
Conductă de realimentare
WC
PIS Convertizor de presiune
Supapă electromagnetică de realimentare
WV
Conductă de degazare
EC
• Pentru apa cu conţinut ridicat de gaze, dinspre instalaţie.
• Pentru apa degazată, spre instalaţie.
Dispozitiv pentru măsurarea nivelului
LIS
Instalaţie cu un singur cazan ≤ 350 kW, temperatura apei < 100 °C.
• În cazul realimentării cu apă potabilă, instalaţi în amonte echipamentul
Reflex Fillset cu separator de sistem integrat.
• Dacă nu instalaţi în amonte un echipament Reflex Fillset, utilizaţi un colector
de impurităţi „ST" cu dimensiunea ochiurilor de filtrare de ≥ 0,25 mm.
Indicaţie!

Calitatea apei de adaos trebuie să corespundă prevederilor în vigoare,
de exemplu VDI 2035, în Germania.
– În cazul în care nu este atinsă această calitate, utilizaţi pentru
dedurizarea apei realimentate din reţeaua de apă potabilă
echipamentul Reflex Fillsoft.
