Montaggio
•
Se non si collega a monte alcun dispositivo Reflex Fillset, utilizzare un filtro
"ST" con maglie filtranti di larghezza ≥ 0,25 mm.

Avvertenza!
La qualità dell'acqua di rabbocco deve rispettare le norme vigenti, ad
esempio VDI 2035.
–
Qualora detta qualità sia insufficiente, per addolcire l'acqua di
rabbocco proveniente dalla rete dell'acqua potabile adoperare
l'addolcitore Reflex Fillsoft.

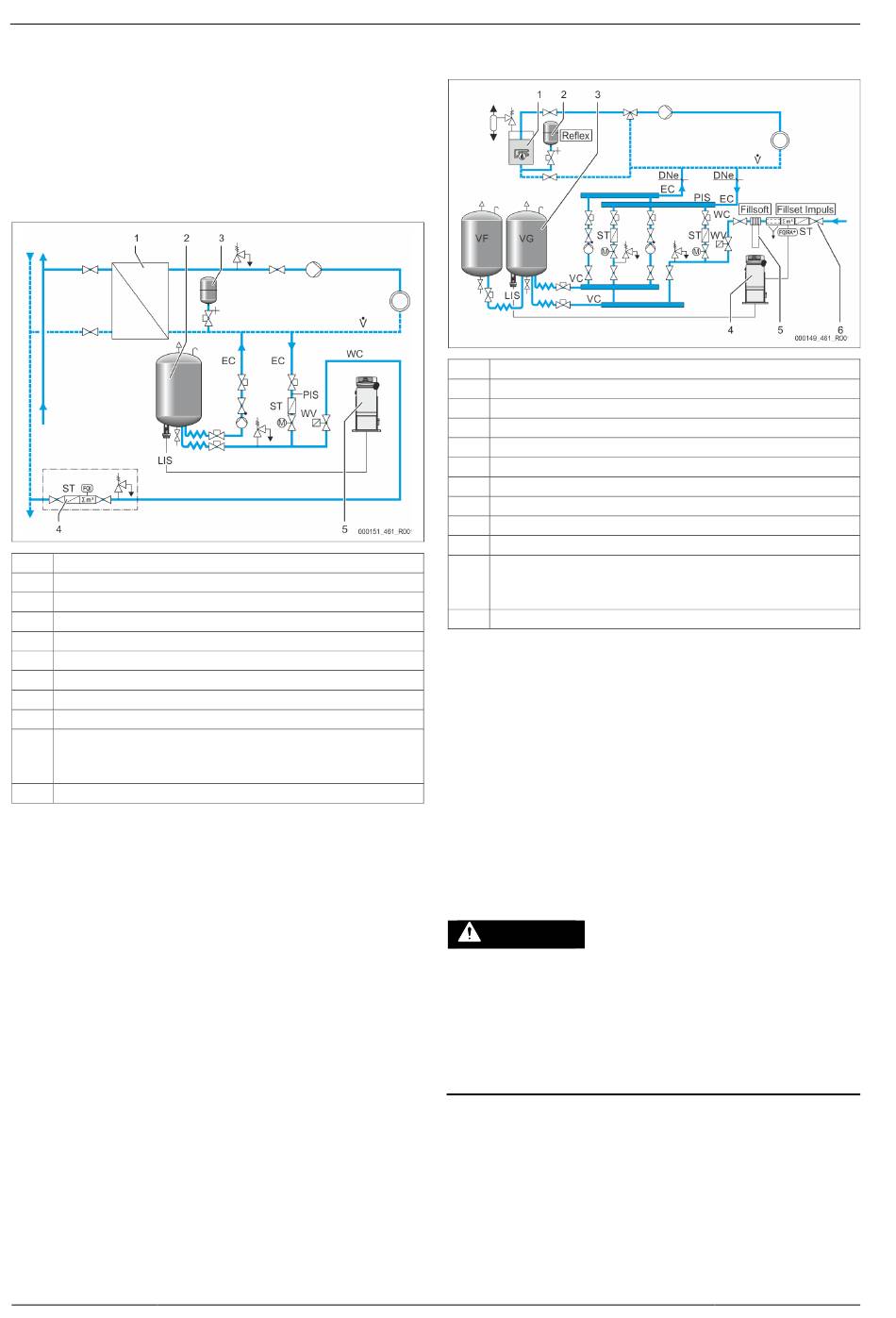

7.4.1.2 Utilizzo in una stazione domestica di teleriscaldamento
1 Stazione domestica di teleriscaldamento
2 Vaso di base
3 Vaso di espansione sotto pressione "MAG"
4 Unità di rabbocco in sede d'opera
5 Centralina
WC Tubazione di rabbocco
PIS Trasduttore di pressione
WV Elettrovalvola per il rabbocco
ST Filtro
EC Tubazione di degasaggio
•
Per l'acqua ricca di gas proveniente dall'impianto.
•
Per l'acqua degasata diretta all'impianto.
LIS Misurazione del livello
L'acqua teleriscaldata è particolarmente indicata come acqua di rabbocco, perché:
•
è possibile omettere la fase di preparazione dell'acqua.
•
Per il rabbocco, utilizzare un filtro "ST" con maglie filtranti di larghezza
≥ 0,25 mm.

Avvertenza!
È necessario il consenso del fornitore dell'acqua teleriscaldata.
150 — Italiano
7.4.1.3 Utilizzo in un impianto dotato di miscelazione di ritorno
centrale
1 Generatore di calore
2 Vaso di espansione sotto pressione "MAG"
3 Vaso di base
4 Centralina
5 Reflex Fillsoft
6 Fillset Impuls
WC Tubazione di rabbocco
PIS Trasduttore di pressione
WV Elettrovalvola per il rabbocco
ST Filtro
EC Tubazione di degasaggio
•
Per l'acqua ricca di gas proveniente dall'impianto.
•
Per l'acqua degasata diretta all'impianto.
LIS Misurazione del livello
Rabbocco mediante acqua tramite un impianto di addolcimento.
•
Per garantire il degasaggio dell'acqua dell'impianto, inserire sempre
l'apparecchio nel volume principale di flusso "V". In presenza di una
miscelazione di ritorno centrale oppure di deviatori idraulici, questo è il lato
impianto. È necessario dotare la caldaia del generatore di calore di un
fusibile separato.
•
Se il circuito è equipaggiato con impianti di addolcimento Reflex Fillsoft,
utilizzare il dispositivo Fillset Impuls.
–
L'unità di controllo analizza la portata di rabbocco e segnala la riuscita
del cambio obbligatorio delle cartucce di addolcimento.

Avvertenza!
La qualità dell'acqua di rabbocco deve rispettare le norme vigenti, ad
esempio VDI 2035.
7.5

Allacciamento elettrico

PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
•
Assicurarsi che l'alimentazione dell'apparecchio sia priva di tensione e
che non possa essere reinserita.
•
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
•
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da un
elettricista qualificato e in conformità alle norme elettrotecniche locali in
vigore.
Nell'allacciamento elettrico si fa distinzione fra una parte di attacco e una parte di
servizio.
