ROROS HETTA OPTIMA X60 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Instructions Manual
Bruksanvisning
Bruksanvisning
OPTIMA X60

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OPTIMA X60 and is the answer not in the manual?

Questions and answers

Related Manuals for ROROS HETTA OPTIMA X60

Summary of Contents for ROROS HETTA OPTIMA X60

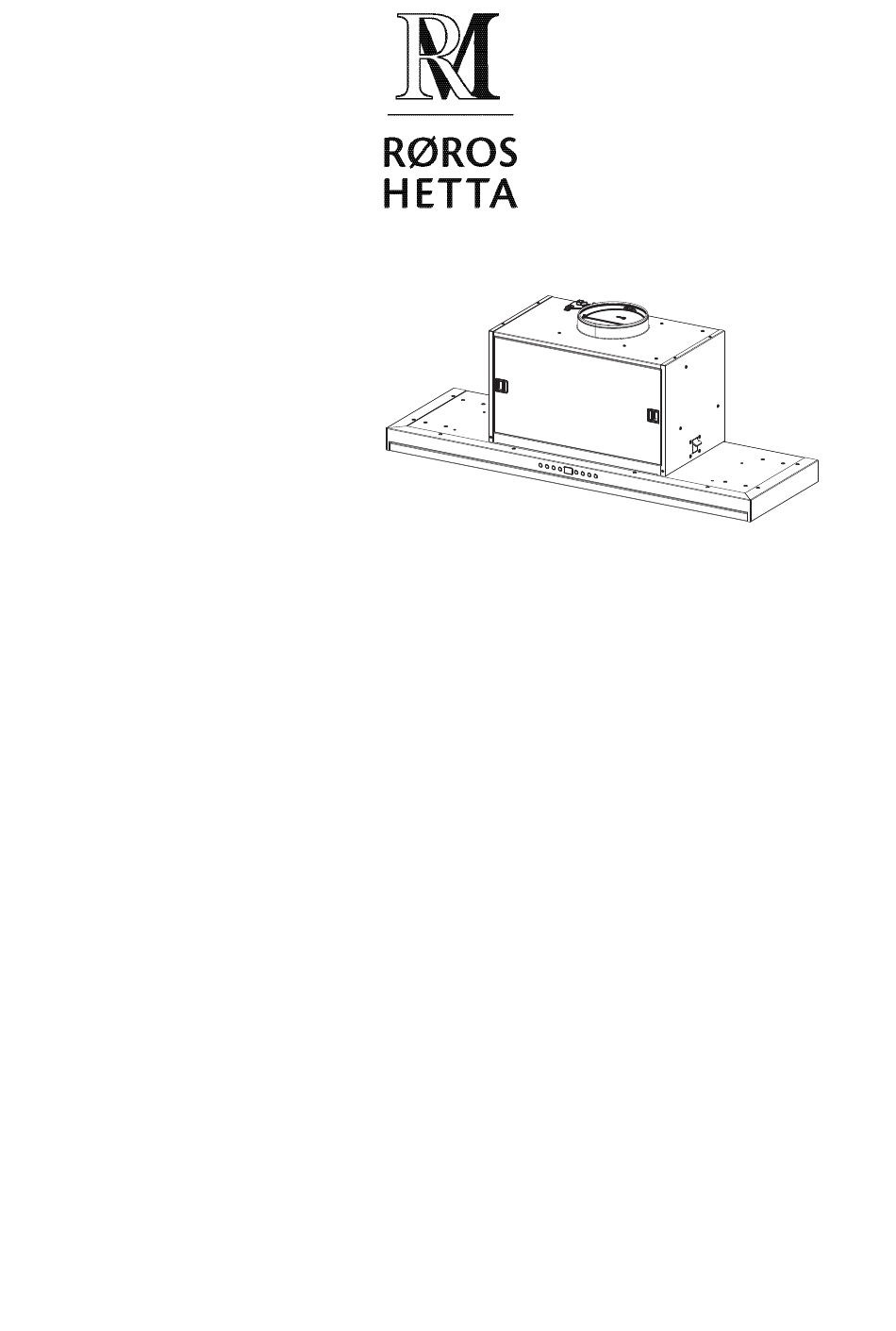

  • Page 1 Instructions Manual Bruksanvisning Bruksanvisning OPTIMA X60...

  • Page 2: Table Of Contents

    INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................6 INSTALLATION..................................7 USE ......................................9 MAINTENANCE ................................... 10 INNHOLD ANBEFALINGER OG FORSLAG ............................12 EGENSKAPER..................................15 INSTALLASJON................................... 16 BRUK ....................................18 VEDLIKEHOLD ..................................19 INNEHÅLL REKOMMENDATIONER OCH TIPS ........................... 21 EGENSKAPER..................................24 INSTALLATION..................................

  • Page 3: Recommendations And Suggestions

    RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.
  • Page 4 • If the instructions for installation for the gas hob specify a greater distance specified above, this has to be taken into account. Regulations concerning the discharge of air have to be fulfilled. • Use only screws and small parts in support of the hood. Warning: Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards.
  • Page 5 • “CAUTION: Accessible parts may become hot when used with cooking appliances.” MAINTENANCE • Switch off or unplug the appliance from the mains supply before carrying out any maintenance work. • Clean and/or replace the Filters after the specified time period (Fire hazard). •...

  • Page 6: Characteristics

    CHARACTERISTICS Dimensions Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Directional Air Outlet grille Flange ø150 - ø120 mm Damper ø 150 mm Closing element Ref. Q.ty Installation Components Screws 3,5 x 16 Screws 2,9 x 12,7 Q.ty Documentation Instruction Manual...

  • Page 7: Installation

    INSTALLATION Drilling the Support surface and Fitting the Hood • The Hood can be fitted directly on the lower surface of the Wall Units (at minimum 650 mm above the Cooker Top) using the snap-on Side Supports. • Make an opening on the lower sur- face of the Wall Unit, as indicated.
  • Page 8 Connections DUCTED VERSION AIR EXHAUST SYSTEM When installing the ducted version, connect the hood to the chimney using either a flexible or rigid pipe ø 150 or 120mm, the choice of which is left to the installer. To install a ø 150 pipe ø...

  • Page 9: Use

    Control panel Button Function Turns the lights on/off at maximum strength. Fixed Turns the motor on/off at speed one. Fixed Turns the Motor on at speed two. Press and hold the button for approximately 3 seconds, with all the loads turned off (Motor and Lights), to turn the Activated Charcoal Filter alarm on.

  • Page 10: Maintenance

    MAINTENANCE REMOTE CONTROL (OPTIONAL) The appliance can be controlled using a remote control powered by a 1.5 V carbon-zinc alkaline batteries of the standard LR03- AAA type (not included). • Do not place the remote control near to heat sources. •...
  • Page 11 Activated Charcoal Filter (Recirculation Version) This cannot be washed or regenerated, and must be changed when led S1 starts to flash, or at least once every 4 months. The Alarm signal, if it has been activated, only appears when the Suction motor is turned on.

  • Page 12: Anbefalinger Og Forslag

    ANBEFALINGER OG FORSLAG Bruksveiledningen refererer til ulike apparatmodeller. Du kan derfor finne beskrivelser av enkelte egenskaper som ikke gjelder ditt apparat. INSTALLASJON • Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk. • Minste sikkerhetsavstand mellom platetopp og kjøkkenvifte er 650 mm (noen modeller kan monteres ved lavere høyde.

  • Page 13: Bruk

    • Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette. Følg alle bestemmelsene for luftutløp. • Bruk kun skruer og beslag som passer til kjøkkenviften. Advarsel: Manglende installasjon av skruer eller festeanordninger i samsvar med disse instruksjonene kan medføre risiko for elsjokk.

  • Page 14: Vedlikehold

    • ADVARSEL: De tilgjengelige delene kan bli veldige varme når platetopper, komfyrer og andre kokeapparater er i bruk. VEDLIKEHOLD • Slå av apparatet eller koble det fra strømnettet før rengjøring eller vedlikehold. • Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare). •...
  • Page 15 EGENSKAPER Dimensjoner Deler Ref. Antall Produktets deler Kjøkkenviftens hoveddel komplett med: Kontroller, lys, vifteenhet, filter Retningsrist for luftutløp Flens med en diameter på 150 - 120 mm Flens med tilbakeslagsventil med en diameter på 150 Lukkeprofil Ref. Antall Installasjonsdeler Skruer 3,5 x 16 Skruer 2,9 x 12,7 Antall Dokumentasjon Bruksveiledning...
  • Page 16 INSTALLASJON Boring av hull i støtteplaten og montering av kjøkkenviften • Kjøkkenviften kan installeres direkte på veggskapets bunnplate (min. 650 mm fra platetoppen) med sidestøttene som trykkes på plass. • Lag en åpning i veggskapets bunnplate, som vist. • Skru fast lukkeprofilen 20 bak på kjøkkenviften med skruene 12e (2,9 x 12,7) som følger med.
  • Page 17 Tilkoplinger LUFTUTLØP FOR SUGEVERSJON For installasjon av kjøkkenviften i sugeversjon må du kople kjøkkenviften til utløpsrøret med et rør eller en slange med en diameter på 150 eller 120 mm (etter eget valg). ø 150 ø 120 Tilkopling av rør med en diameter på 150 mm •...
  • Page 18 BRUK Kontrollpanel Knapp Funksjon Slår belysningen på/av ved maks styrke. Tent konstant Slår motoren på/av ved den første hastigheten. Tent konstant Slår motoren på ved den andre hastigheten. Hvis du trykker på knappen i ca. 5 sekunder når motoren og belysningen er slått av, aktiveres alarmen for de aktive kullfiltrene, og tilhørende LED blinker to ganger.
  • Page 19 VEDLIKEHOLD FJERNKONTROLL (EKSTRAUTSTYR) Dette apparatet kan styres med en fjernkontroll med alkaliske sink-kull batterier på 1,5 V av standardtypen LR03-AAA (ikke inkludert). • Ikke plasser fjernkontrollen i nærheten av varmekilder. • Ikke kast batteriene i naturen, men kasser dem i beholdere be- regnet på...
  • Page 20 Aktive kullfilter (filtreringsversjon) Dette filteret kan ikke vaskes eller regenereres. Det skal byttes ut når LEDen S1 blinker eller minst hver fjerde måned. Alarmsignalet (hvis aktivert på forhånd) gis kun når sugemotoren er aktivert. Aktivering av alarmsignalet • For kjøkkenviften i filtreringsversjon skal alarmsignalet for mettede filter aktiveres når kjøkkenviften installeres, eller senere.

  • Page 21: Rekommendationer Och Tips

    REKOMMENDATIONER OCH TIPS Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivningar av enskilda egenskaper som inte gäller den specifika apparaten. INSTALLATION • Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
  • Page 22 • Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas. Följ gällande lagstiftning angående utsugning av luft. • Använd endast skruvar och beslag som är lämpliga för köksfläkten. Obs! Om det inte installeras skruvar och fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.
  • Page 23 • VARNING! De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl. UNDERHÅLL • Stäng av eller frånkoppla apparaten från elnätet före rengöring eller underhåll. • Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). • Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin.

  • Page 24: Egenskaper

    EGENSKAPER Mått Komponenter Ref. Antal Produktkomponenter Köksfläktsstomme komplett med: Reglage, belysning, fläktenhet, filter Riktningsgaller för luftutblås Fläns ø 150 – ø 120 Fläns med backventil ø 150 Stängningsprofil Ref. Antal Installationskomponenter Skruvar 3,5 x 16 Skruvar 2,9 x 12,7 Antal Dokumentation Bruksanvisning...

  • Page 25: Installation

    INSTALLATION Borrning i stödplan och montering av köksfläkt • Köksfläkten kan installeras direkt på väggskåpens undre del (min. 650 mm från spishällen) med klicksidostöden. • Gör en infattning på väggskåpets undre del som i figuren. • Skruva fast stängningsprofilen 20 på köksfläktens baksida med de medföljande skruvarna 12e (2,9 x 12,7).
  • Page 26 Anslutningar LUFTUTSLÄPP SUGANDE VERSION För installation i sugande version anslut fläktkåpan till utgångsrörsystemet med ett styv eller böjlig slang med en diameter på 150 eller 120 mm, valet lämnas åt instal- latören. ø 150 ø 120 Anslutning till slang med ø 150 •...

  • Page 27: Använding

    ANVÄNDING Kontrollpanel Knapp Lysdiod Funktion Tänder och släcker belysningen med max. intensitet. Fast Slår på/stänger av utsugningsmotorn på den första hastigheten. Fast Slår på motorn på den andra hastigheten. Genom att hålla knappen intryckt i cirka 5 sekunder, när alla belastningar är av- stängda (Motor+Belysning), aktiveras larmet för filter med aktivt kol med dubbel blinkning.

  • Page 28: Underhåll

    UNDERHÅLL FJÄRRKONTROLL (EXTRA TILLBEHÖR) Den här apparaten kan kontrolleras med en fjärrkontroll, driven med alkaliska zink-kol batterier på 1,5 V av standardtyp LR03- AAA (medföljer ej). • Lägg inte fjärrkontrollen i närheten av värmekällor. • Kasta inte batterier i naturen, lägg dem i de speciella behållar- Metallfettfilter Filtren kan även diskas i diskmaskin, de ska diskas när lysdioden S1 tänds eller minst varannan månad cirka eller oftare vid...
  • Page 29 Luktfilter med aktivt kol (Filtrerande version) Filtret kan inte diskas eller regenereras. Filtret ska bytas när lysdioden S1 blinkar eller minst var 4:e månad. Larmsignalen, om tidigare aktiverad, inträffar enbart när insugningsmotorn är aktiverad. Aktivering av larmsignal • På köksfläktarna i filtrerande version, ska larmet för mättade filter aktiveras vid installa- tionsögonblicket eller därefter.
  • Page 32 991.0471.579_ver1 - 160613 D002947_00...
