EX-1580SHMVS
3. Aufbau, Anschlüsse & Jumper
3.2 Anschlüsse
USB 3.2 Gen 1 B-Buchse:
GND_DRAIN
StdB_SSTX +
StdB_SSTX -
D-
D+

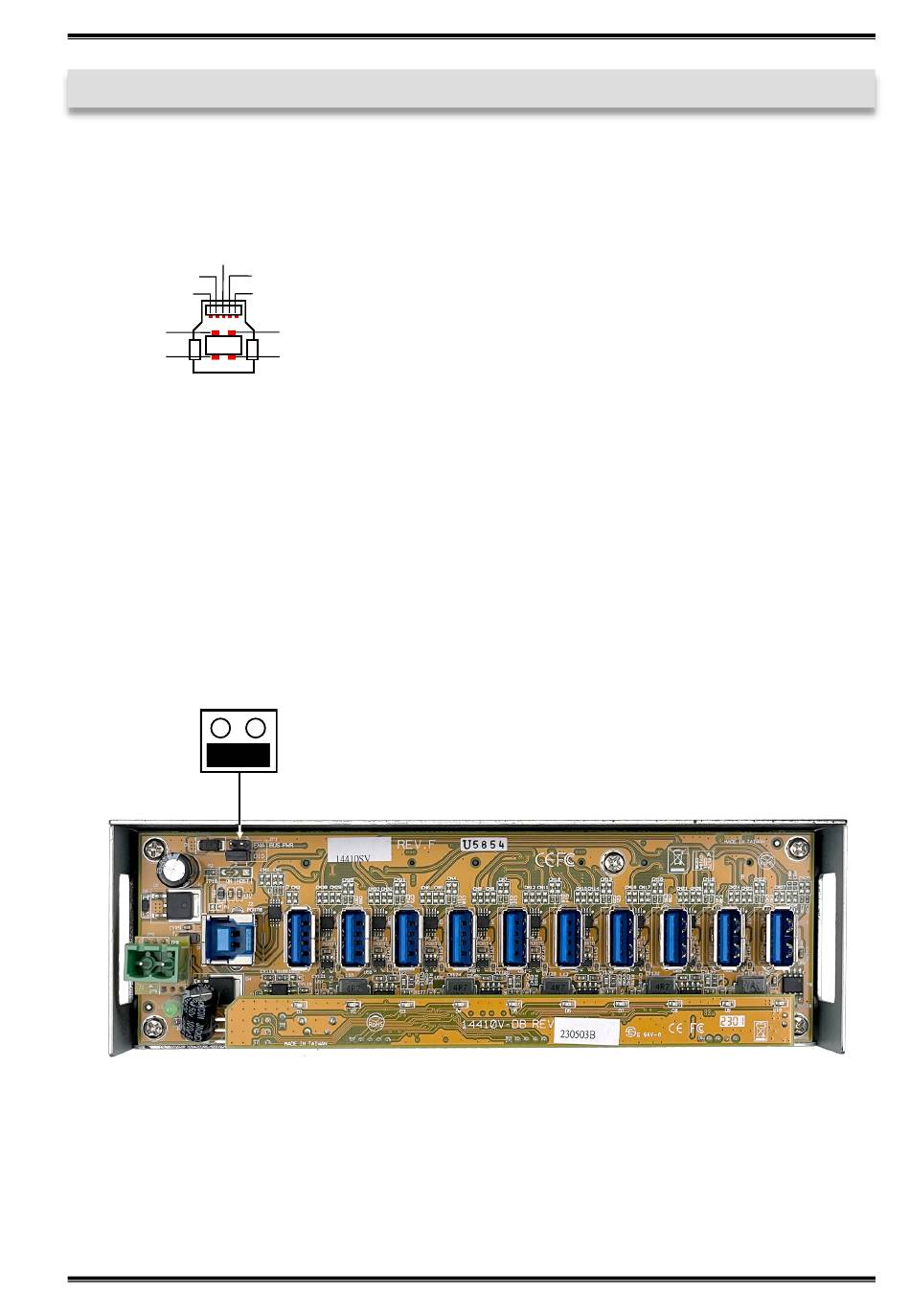

3.3 Jumper Einstellungen

Der EX-1580SHMVS wird mit der Einstellung USB-Bus-Power ausgeliefert. Sie haben aber die
Möglichkeit den EX-1580SHMVS auf der Datenleitung zum PC sprich die USB B-Buchse strom-
los zu machen. Dafür müssen Sie zu erst das Gehäuse mit den acht Schrauben auf den Seiten
öffnen. Nun müssen Sie den Jumper JP1 von ENA (Enable) auf DIS (Disable) setzen. Siehe
nachfolgende Abbildung.
JP1
DIS
ENA
© Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved
StdB_SSTX+
StdB_SSTX -
VBus
GND
ACHTUNG!
Stecker niemals umgekehrt oder
mit Gewalt einstecken.
5
