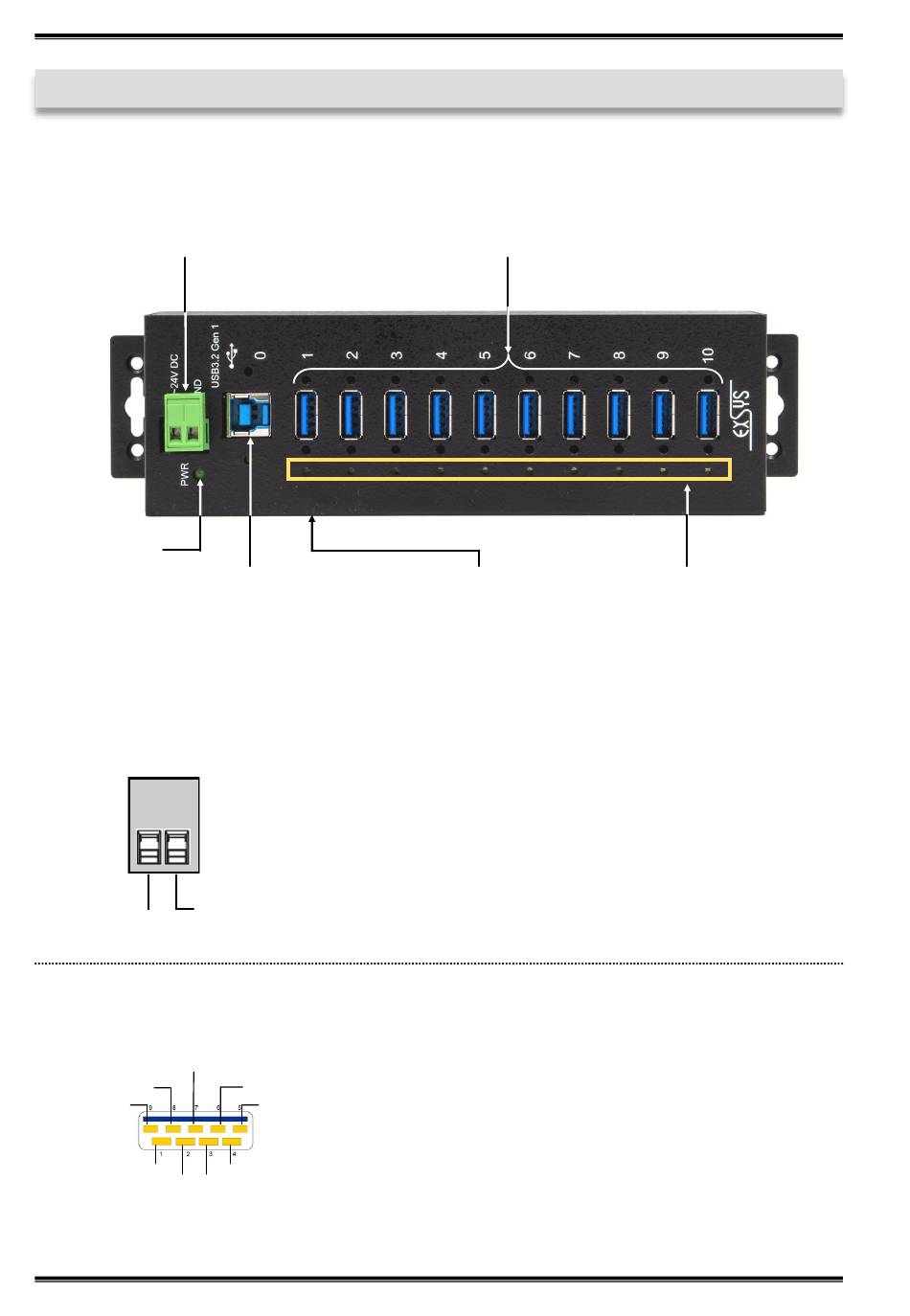

3. Aufbau, Anschlüsse & Jumper

3.1 Aufbau

7-24V T-Block für
optionales externes Netzteil
Betriebs LED
1x USB 3.2 Gen 1
Upstream B-Buchse
3.2 Anschlüsse
+7V - 24V T-Block:
GND (Ground)
+7V - 24V
USB 3.2 Gen 1 A-Buchse:
GND_DRAIN
StdB_SSTX +
StdB_SSTX -
VCC
D- D+
© Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved
StdB_SSTX
StdB_SSTX -
GND
10x USB 3.2 Gen 1
Downstream A-Buchse
Reset-Knopf
ACHTUNG!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!
ACHTUNG!
Stecker niemals umgekehrt oder
mit Gewalt einstecken.
4
EX-1580SHMVS
Status LED für den
jeweiligen Port
