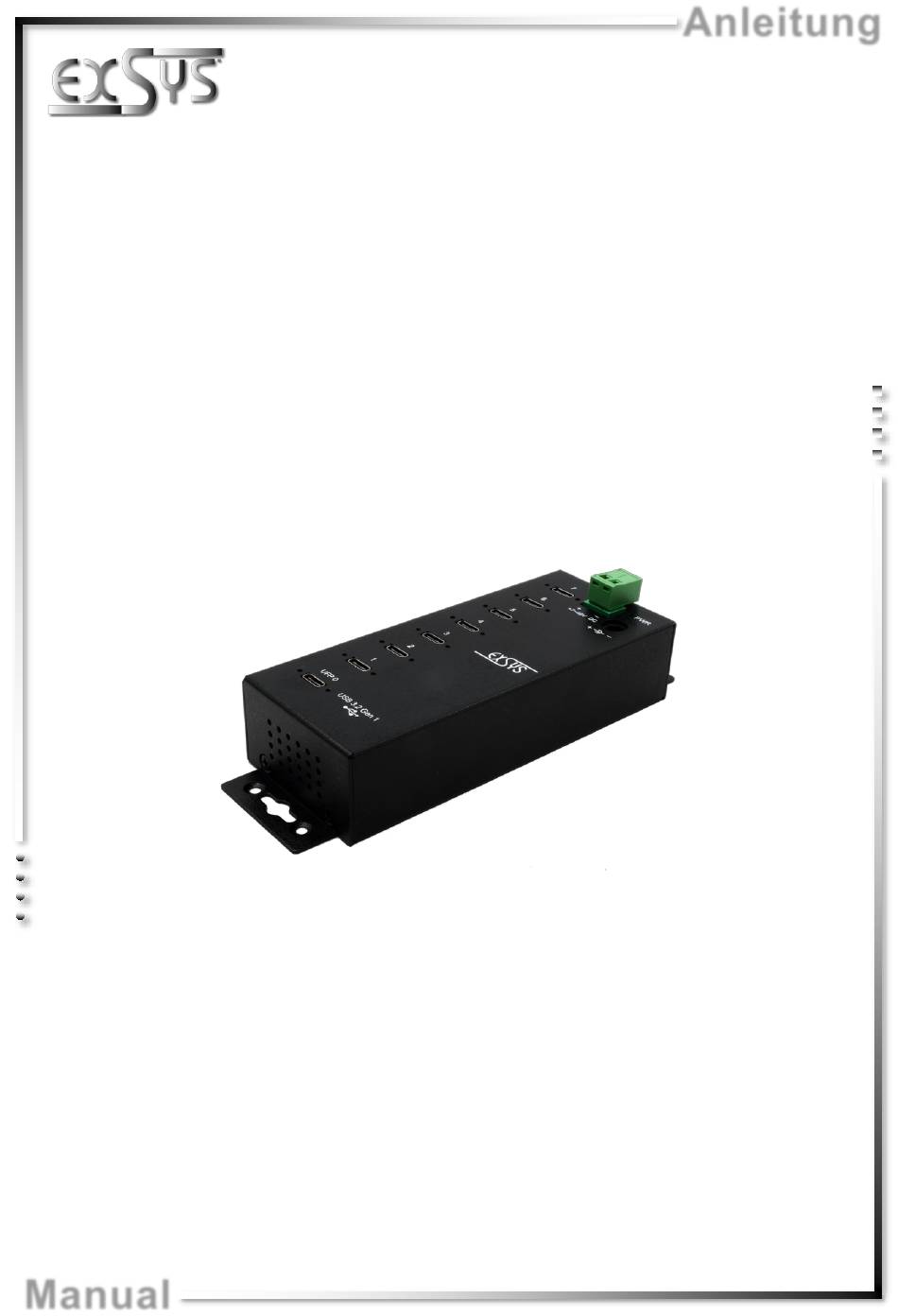

15KV ESD Überspannungsschutz für Trägerschiene
Manual
Manual
EX-1147HMVS
7-Port USB 3.2 Gen 1 Metall HUB mit
1A Strom pro USB Port und
7-Port USB 3.2 Gen 1 Metal HUB with
1A power for each USB port and
15KV ESD Surge Protection for DIN-Rail
Anleitung
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Vers. 1.2 / 08.02.24
Advertisement
Table of Contents
Related Manuals for Exsys EX-1147HMVS
Summary of Contents for Exsys EX-1147HMVS
- Page 1 1A Strom pro USB Port und 15KV ESD Überspannungsschutz für Trägerschiene 7-Port USB 3.2 Gen 1 Metal HUB with 1A power for each USB port and 15KV ESD Surge Protection for DIN-Rail Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17...
-
Page 2: Table Of Contents
Layout, Connections & Jumper Settings ··························································· 10-11 Layout ······················································································································· 10 Connections ·········································································································· 10-11 Jumper Settings ····································································································· 11-12 Hardware Installation ···················································································· 12-13 Driver Installation ······························································································ 13 Cleaning ········································································································· 13 Technical Information ························································································ 14 Technical Drawing ···························································································· 14 © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1147HMVS ist ein USB 3.2 Gen 1 Metall HUB für bis zu sieben Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Ports von 1.1 bis 3.2. -
Page 4: Aufbau, Anschlüsse & Jumper Einstellungen
Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V +7V bis +48V DC-Buchse: ACHTUNG!!! Stecker niemals mit Gewalt einstecken! Verwenden Sie ausschließlich ein in Spannung und Polarität kompatibles Netzteil! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Jumper Einstellungen
Über die beiden internen Jumper Bus Power (JP2) und Host Control (JP3) kann die Stromausgabe an den Downstream Ports nach Wunsch konfiguriert werden. ON HOST Die möglichen Einstellungen und deren Auswirkungen können der nachfolgenden Tabelle entnommen werden. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 6: Hardware Installation
Ihnen nur eine generelle Anleitung zum Einbau des EX-1147HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-1147HMVS an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Trägerschiene. -
Page 7: Treiber Installation
4. Verbinden Sie nun das andere Ende (C-Anschluss) des mitgelieferten USB 3.2 Gen 1 Kabels mit der USB C-Buchse an Ihrem PC. 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1147HMVS automatisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgenden Eintrag sehen: Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert. -
Page 8: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 162.80 x 54.80 x 39.98 mm Gewicht: 485 g 8. Technische Zeichnung © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Description
1. Description The EX-1147HMVS is a USB 3.2 Gen 1 metal HUB for up to seven end devices. The hub is equipped with 7 ports for end devices and 1 port for connection to PC. It supports all USB ports from 1.1 to 3.2 and each USB port on the EX-1147HMVS is additionally screwable. -
Page 10: Layout, Connections & Jumper Settings
GND (Ground) +7V - 48V +7V to +48V DC-Connector: ATTENTION! Never plug in with force! Only use a power supply unit that is compatible in terms of voltage and polarity! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 11: Jumper Settings
The two internal jumpers Bus Power (JP2) and Host Control (JP3) can be used to configure the power output on the downstream ports as required. ON HOST The possible settings and their effects are shown in the following table. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Hardware Installation
Because there are large differences between PC’s, we can give you only a general installation guide for the EX-1147HMVS. Please refer your computer’s reference manual whenever in doubt. Install the EX-1147HMVS to the wall or to a DIN-Rail if required. -
Page 13: Driver Installation
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 14: Technical Information
32° to 131°Fahrenheit Storage Temperature: -40° to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +48 Volt Size: 162.80 x 54.80 x 39.98 mm Weight: 485g 8. Technical Drawing © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
