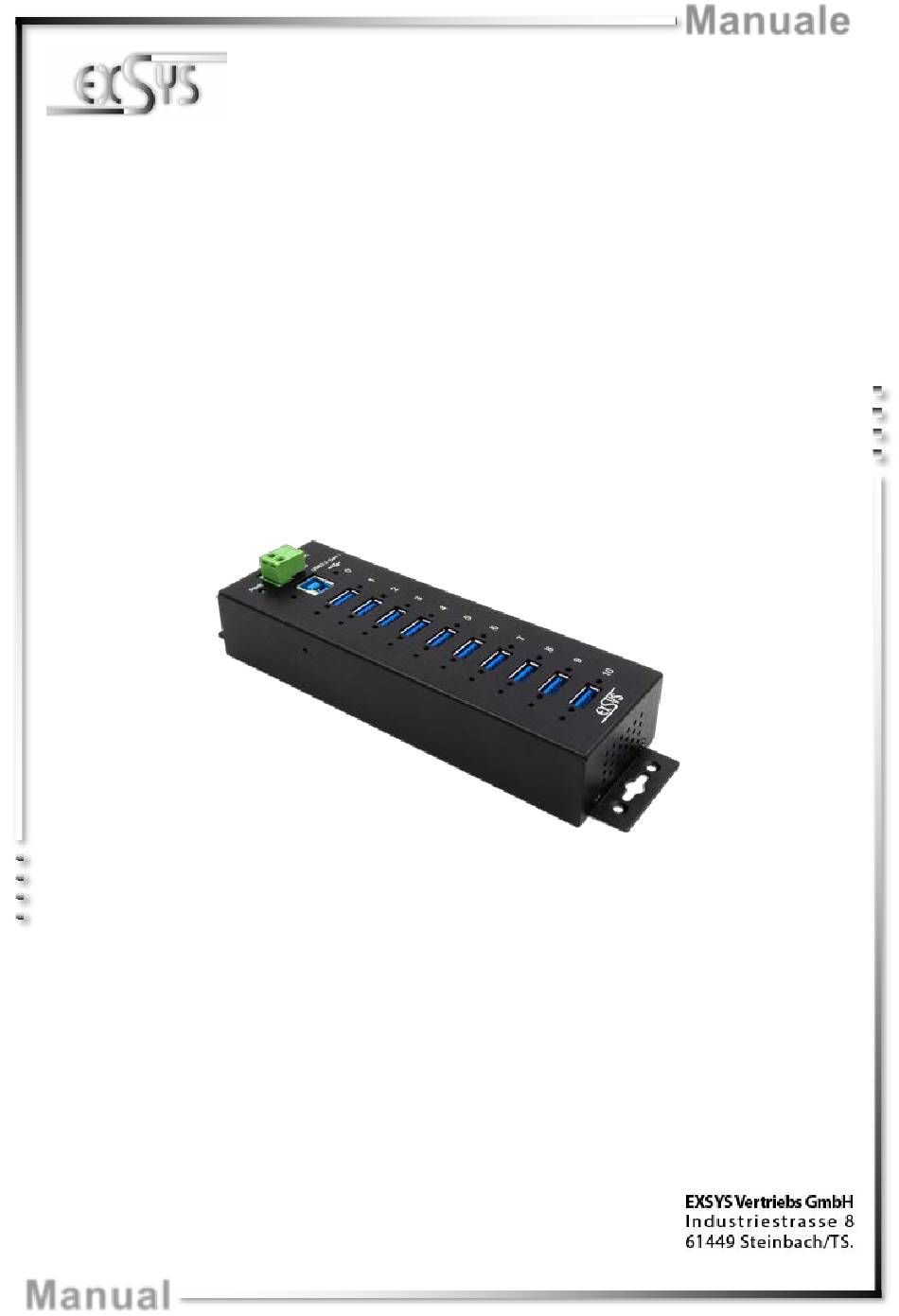

Manuale

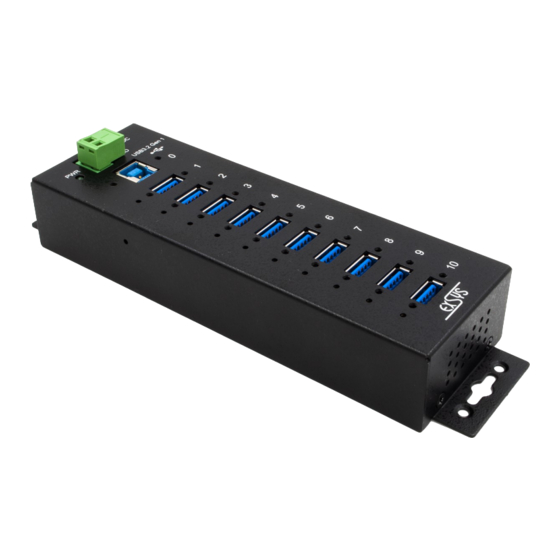

EX-1510HMVS
HUB in metallo gestito USB 3.2 (Gen1) a 10 porte
con alimentazione da 2,4 A per ciascuna porta
USB e protezione
da sovratensione ESD da 15 KV (guida DIN)
10 Port USB 3.2 (Gen1) Managed Metal HUB with
with 2,4A power for each USB port and
15KV ESD Surge Protection (DIN-Rail)
Vers. 1.2 / 25.03.21
Manual
Advertisement
Table of Contents
Related Manuals for Exsys EX-1510HMVS
Summary of Contents for Exsys EX-1510HMVS
- Page 1 Manuale EX-1510HMVS HUB in metallo gestito USB 3.2 (Gen1) a 10 porte con alimentazione da 2,4 A per ciascuna porta USB e protezione da sovratensione ESD da 15 KV (guida DIN) 10 Port USB 3.2 (Gen1) Managed Metal HUB with...
-
Page 2: Table Of Contents
Software di gestione Pulizia Dati tecnici Disegno tecnico INDEX Description Extent of Delivery Layout & Connections 11-12 Layout Connections 11-12 Hardware Installation Driver Installation Managment Software 14-15 Cleaning Technical Information Technical Drawing © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
Italiano 1. Descrizione L'EX-1510HMVS è un HUB metallico gestito USB 3.2 (Gen1) per un massimo di 10 dispositivi. L'hub è dotato di 10 porte per dispositivi esterni e 1 porta per il collegamento al PC. Supporta tutte le porte USB da 1.1 a 3.2. Ciascun collegamento dell'EX-1510HMVS può anche essere avvitato. -
Page 4: Struttura E Connessioni
GND (Ground) +7V + 24V USB 3.2 (Gen1) Type-A: GND_DRAIN StdB_SSTX + StdB_SSTX+ Pericolo ! StdB_SSTX - StdB_SSTX - Non inserire mai la spina al contrario né forzarla. © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Installazione Hardware
Se qualcosa non vi è chiaro, fare riferimento alle istruzioni del manuale d'uso del proprio computer. Installare l’EX-1510HMVS a parete o su una guida di supporto utilizzando i kit guida DIN inclusi. Collegare il cavo USB in dotazione alla presa USB Upstream Type-B dell'hub. -
Page 6: Installazione Driver
Aprire >Gestione dispositivi<. Ora dovresti vedere le seguenti voci qui sotto: “Porte (COM e LPT)” e “Controller USB”: Se sono presenti queste voci o simili, l'hub USB è stato installato correttamente. © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 7: Software Di Gestione
Dopo aver completato l'installazione del driver, è ora possibile installare il software di gestione per accedere a l’EX-1510HMVS da remoto. Ora inserisci il CD dei driver nell'unità CD-ROM (ad es. unità D:) e avvia "EXSYS_USBCTL-R1.03_Setup" che si trova nella cartella "Windows" (vedi figura): Ora segui le istruzioni di installazione e completa l'installazione. -
Page 8: Pulizia
Nella zona dei collegamenti, assicurarsi che non rimangano fibre del panno nella presa. Non utilizzare in nessun caso un panno umido o bagnato per la pulizia! © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Dati Tecnici
Da -20° a 85° Celsius Umidità Rel. : Dal 5% al 95% Alimentazione: Da +7 a +24 Volt Dimensione: 198,00 x 55,00 x 40,06 mm Peso: 620g 9. Disegno Tecnico © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Description
EX-1510HMVS 1. Description The EX-1510HMVS is a plug & play high-speed USB 3.2 (Gen1) managed metal hub for 10 USB devices. The EX-1510HMVS provides 10 ports for USB devices and 1 uplink port for PC. It sup- ports all USB connections from 1.1 to 3.2. All ports can fix with screw lock. Via a external power supply it is possible to provide a maximum of 2,4A on each USB port. -
Page 11: Layout & Connections
Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V USB 3.2 (Gen1) A-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Hardware Installation
Because there are large differences between PC’s, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1510HMVS to the wall or to a DIN-Rail if required 2. Connect the USB cable to the USB B-Port at the Hub. -
Page 13: Driver Installation
Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ & „USB-Controller“ the following new entry's: If you see this or a similar information the device is installed correctly. © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 14: Managment Software
After the driver installation is complete, you can now install the management software to access the EX-1510HMVS remotely. Now insert the driver CD in your CD-ROM drive (e.g. Drive D:) and run „EXSYS_USBCTL-R1.03_Setup“ which located in the „Windows“ folder (see picture): Follow the installation instructions and complete the installation. -
Page 15: Cleaning
EX-1510HMVS English 6. Managment Software Now you can make various settings on the EX-1510HMVS. Ports can also be switched on/off individually All Ports by clicking on the port number switch ON (Green=Active / Black=Inactive) Save current Settings Reset Settings Restart the... -
Page 16: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt Size: 198,00 x 55,00 x 40,06 mm Weight: 620g 9. Technical Drawing © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved...
