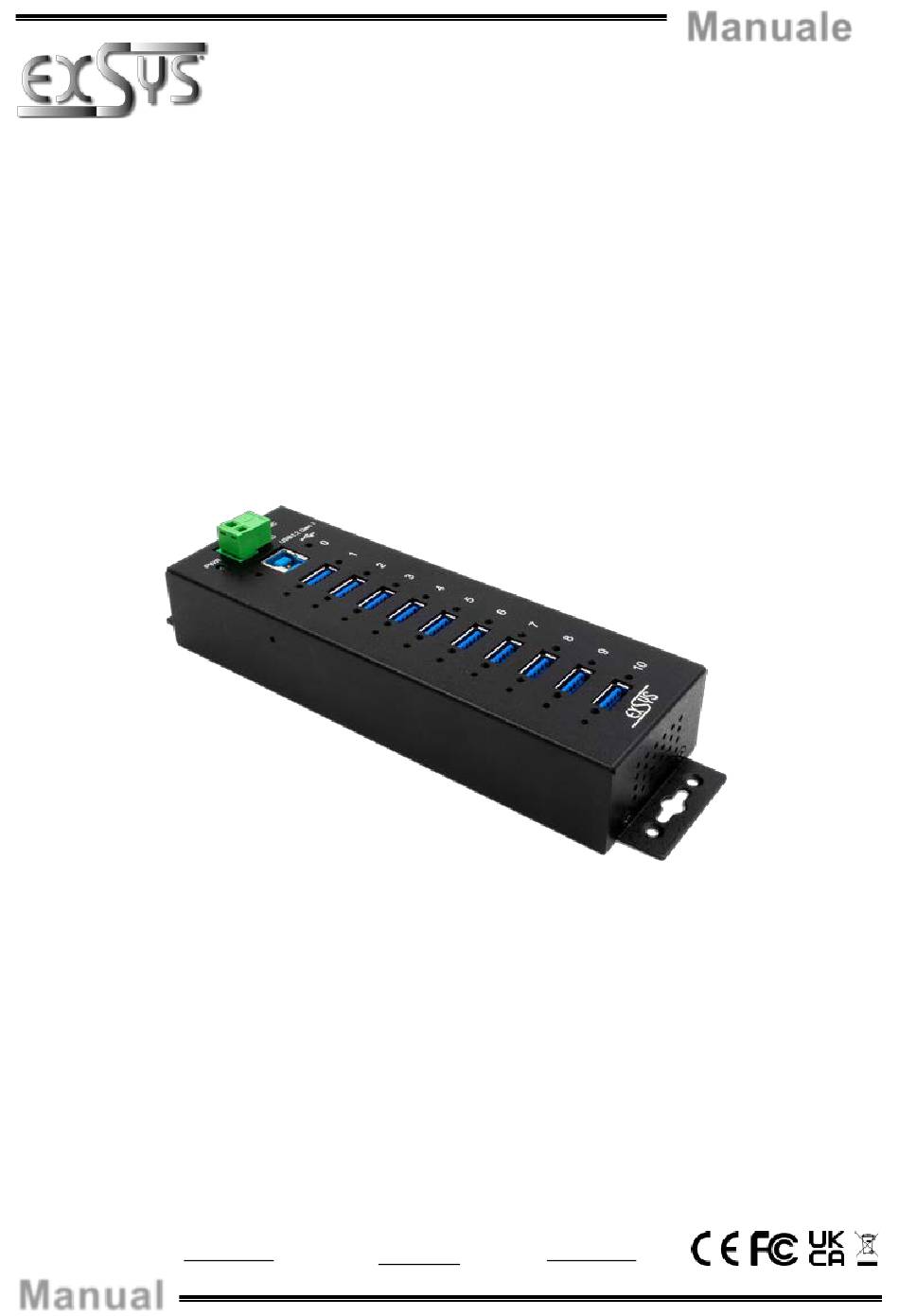

HUB USB 3.2 Gen 1 a 10 porte in metallo
Network shareable 10-Port USB 3.2 Gen 1
Gemania:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Manual
EX-1580SHMVS
condivisibile in rete gestito,
protezione ESD da 15 KV (guida DIN)
Managed Metal HUB
Italia:
Svizzera:
EXSYS Italia Srl
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
22100 Como (CO)
www.exsys.ch
www.exsys.it
Manuale
Vers. 1.0 / 10.06.24
Advertisement
Table of Contents
Related Manuals for Exsys EX-1580SHMVS
Summary of Contents for Exsys EX-1580SHMVS
- Page 1 ESD da 15 KV (guida DIN) Network shareable 10-Port USB 3.2 Gen 1 Managed Metal HUB Gemania: Italia: Svizzera: EXSYS Vertriebs GmbH EXSYS Italia Srl EXSYS Vertriebs GmbH Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach...
-
Page 2: Table Of Contents
Dati tecnici Disegno tecnico Index Description Extent of Delivery Layout & Connections 11-12 Layout Connections 11-12 Jumper Settings Hardware Installation Driver Installation Managment Software 14-15 Cleaning Technical Information Technical Drawing © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
Italiano 1. Descrizione L'hub USB 3.2 Gen 1 gestito in metallo (precedentemente USB 3.0 o 3.1 Gen 1) EX-1580SHMVS con dieci porte downstream avvitate offre funzioni estese ed uniche per applicazioni industriali. Può essere controllato da più utenti sulla rete. L'EX-1580SHMVS supporta la specifica di ricarica della batteria USB v1.2 (SDP, CDP, DCP) nonché... -
Page 4: Struttura E Attacchi
+7V - 24V USB 3.2 Gen 1 Type-A: GND_DRAIN StdB_SSTX + StdB_SSTX ATTENZIONE! StdB_SSTX - StdB_SSTX - Non inserire mai la spina al contrario né forzarla. VCC D- D+ GND © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Impostazioni Dei Ponticelli
L'EX-1580SHMVS viene fornito con l'impostazione dell’alimentazione dal Bus USB. Esiste tuttavia la possibilità di togliere la tensione dell'EX-1580SHMVS sulla linea dati verso il PC, cioè sulla presa USB Type-B. Per fare ciò, prima devi aprire l'alloggiamento con le otto viti sui lati. Ora bisogna impostare il jumper JP1 da ENA (Abilita) a DIS (Disabilita). -
Page 6: Installazione Dell'hardware
PC, possiamo fornirti solamente delle istruzioni in generale per l'installazione dell’EX- 1580SHMVS. Se qualcosa non vi è chiaro, fare riferimento alle istruzioni del manuale d’uso del proprio computer. 1. Installare l’EX-1580SHMVS a parete o su una guida di supporto utilizzando il kit guida DIN incluso. Montaggio su... -
Page 7: Software Di Gestione
Dopo aver completato l'installazione del driver, è possibile adesso installare il software di gestione CUDS Administrator per accedere in remoto all'EX-1580SHMVS. A tale scopo inserire il CD dei driver nell'unità CD-ROM (ad es. unità D:) e avviarlo “CUDS R.x.xx Setup” che si trova nella cartella “Windows”* (vedi figura). -
Page 8: Pulizia
Nella zona dei collegamenti, assicurarsi che non rimangano fibre del panno nella presa. Non utilizzare in nessun caso un panno umido o bagnato per la pulizia! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Dati Tecnici
Da -20° a 85° Celsius Rel. Umidità: Dal 5% al 95% Altitudine: Fino a 2000 m Alimentazione: Da +7 a +24 Volt Dimensione: 198.00 x 55.00 x 40.06 mm 360g Peso: 9. Disegno Tecnico © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Description

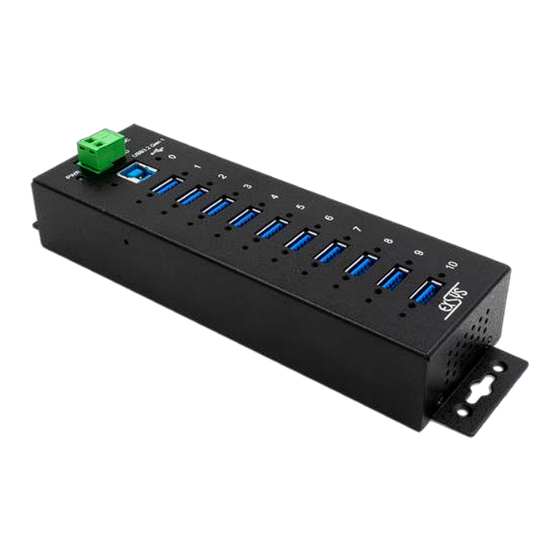

EX-1580SHMVS 1. Description The EX-1580SHMVS USB 3.2 Gen 1 (formerly USB 3.0 or 3.1 Gen 1) Managed Metal Hub with ten screwable downstream ports offers comprehensive and unique features for industrial applications. It can be managed by multiple users over the network. The EX-1580SHMVS supports the USB Battery Charging Specification v1.2 (SDP, CDP, DCP) as well as some manufacturer... -
Page 11: Layout & Connections
+7V - 24V USB 3.2 Gen 1 A-Port: GND_DRAIN StdB_SSTX + StdB_SSTX ATTENTION! StdB_SSTX - StdB_SSTX - Never plug in with force or in wrong direction. VCC D- D+ GND © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Jumper Settings
Never plug in with force or in wrong direction. VBus 3.3 Jumper Settings The EX-1580SHMVS will be delivered with the setting USB-Bus-Power. But you have the possi- bility to cut the power at the data line. For this you open the case with the eight screws on both sides. -
Page 13: Hardware Installation
Because there are large differences between computers, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt. 1. Mount the EX-1580SHMVS on a wall or DIN-Rail if required. DIN-Rail mount Holes for wall installation 2. -
Page 14: Managment Software
Once the driver installation is complete, you can install the CUDS Administrator management software to remotely access the EX-1580SHMVS. To do this, insert the driver CD into your CD- ROM drive (e.g. drive D:) and start the 'CUDS R.x.xx Setup' located in the 'Windows' folder* (see illustration). -
Page 15: Cleaning
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 16: Technical Information
-40°F to 185°Fahrenheit Storage Temperature: 5% to 95% Rel. Humidity: Up to 2000 m Altitude: +7 to +24 Volt Power: 198.00 x 55.00 x 40.06 mm Size: Weight: 360g 9. Technical Drawing © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
