Allgemeines

Das Gerät darf nur von geschulten und beauftragten Personal installiert und gewartet werden.
4.4 Saugplatte am Hebegerät anbringen

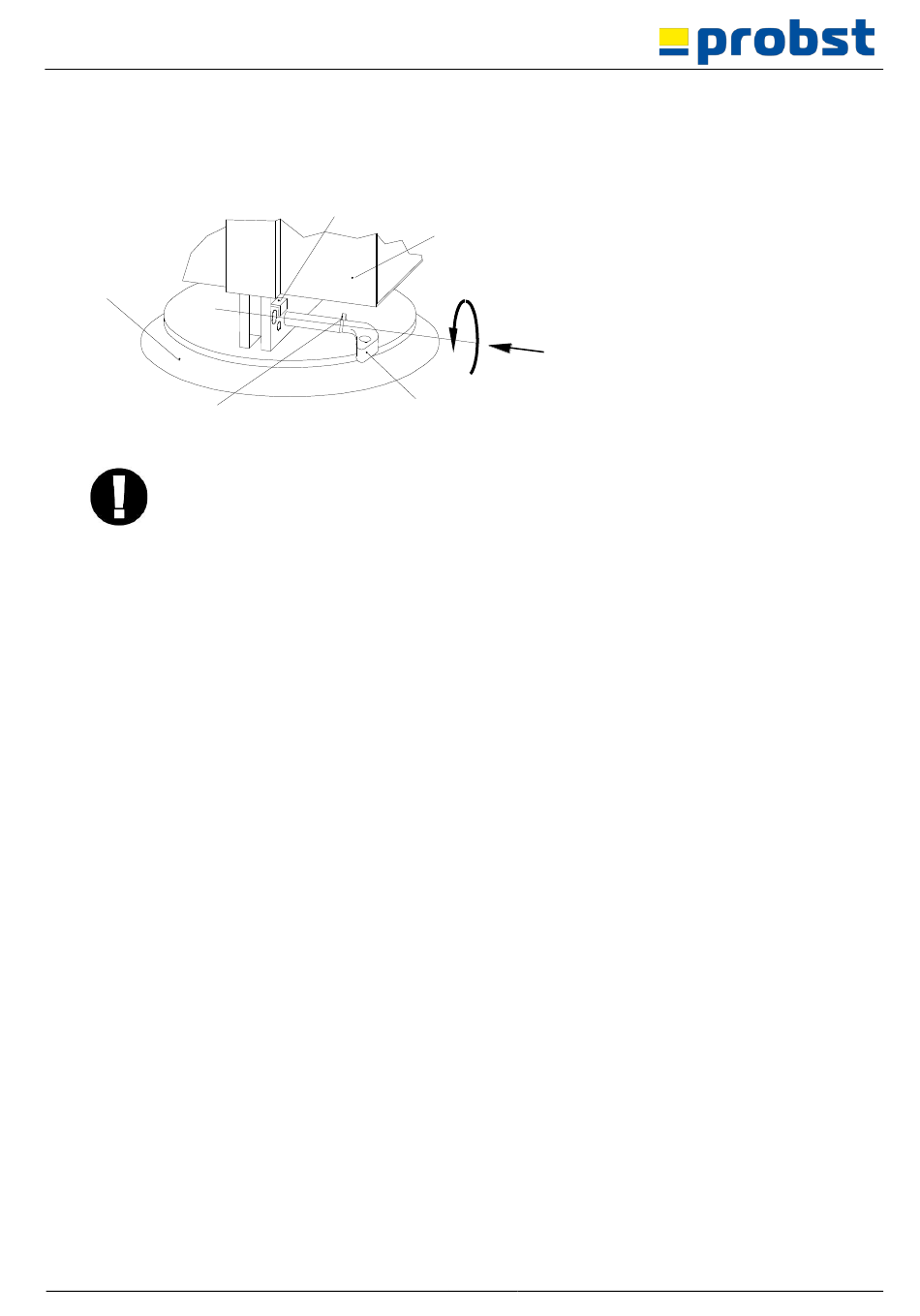

Saugplatte
Auskragung
•
Hebegerät an der Aufhängeöse am verwendeten Trägergerät/Hebezeug einhängen. Sicher
befestigen!
Eigengewicht des Trägergerät/Hebegerätes und Höchsttraglast beachten!
•
Saugplatte ins Hebegerät einsetzen.
•
Steckbolzen in Bohrung stecken, bis die Auskragung des Steckbolzens an der Saugplattenleiste
ansteht.
•
Steckbolzen nach unten drehen, bis die Auskragung sicher unter dem Haltewinkel steht. Prüfen,
ob der Steckbolzen fest sitzt. Er darf sich nicht ohne Drehung herausziehen lassen.
•
Über den Schlauch Vakuumanschluss zur Saugplatte herstellen und mit eingebauter
Schraubabdichtung kontern.
•
Vor der Arbeit mit Lasten die Sicherheitseinrichtungen prüfen (siehe Kap.
Sicherheitseinrichtungen prüfen).
52400020
Haltewinkel
Hebegerät
Steckbolzen
