Généralités; Montage De La Platine D'aspiration Sur L'engin De Levage - probst SH-1000-MINI-E Operating Instructions Manual

Installation
Le câble d'alimentation (l'alimentation secteur) doit être fixé
sur le utilisant le support prévu à cet effet, pour protéger la
connexion contre un arrachage involontaire (par ex. si l'on
marche involontairement sur le câble, ce qui entraîne une
chute de la charge).
4.3 Généralités
Le personnel qui s'occupe de l'installation et de la maintenance de l'appareil doit être formé et mandaté pour ce
travail.
4.4

Montage de la platine d'aspiration sur l'engin de levage

4.5
Saugplatte
Auskragung
•

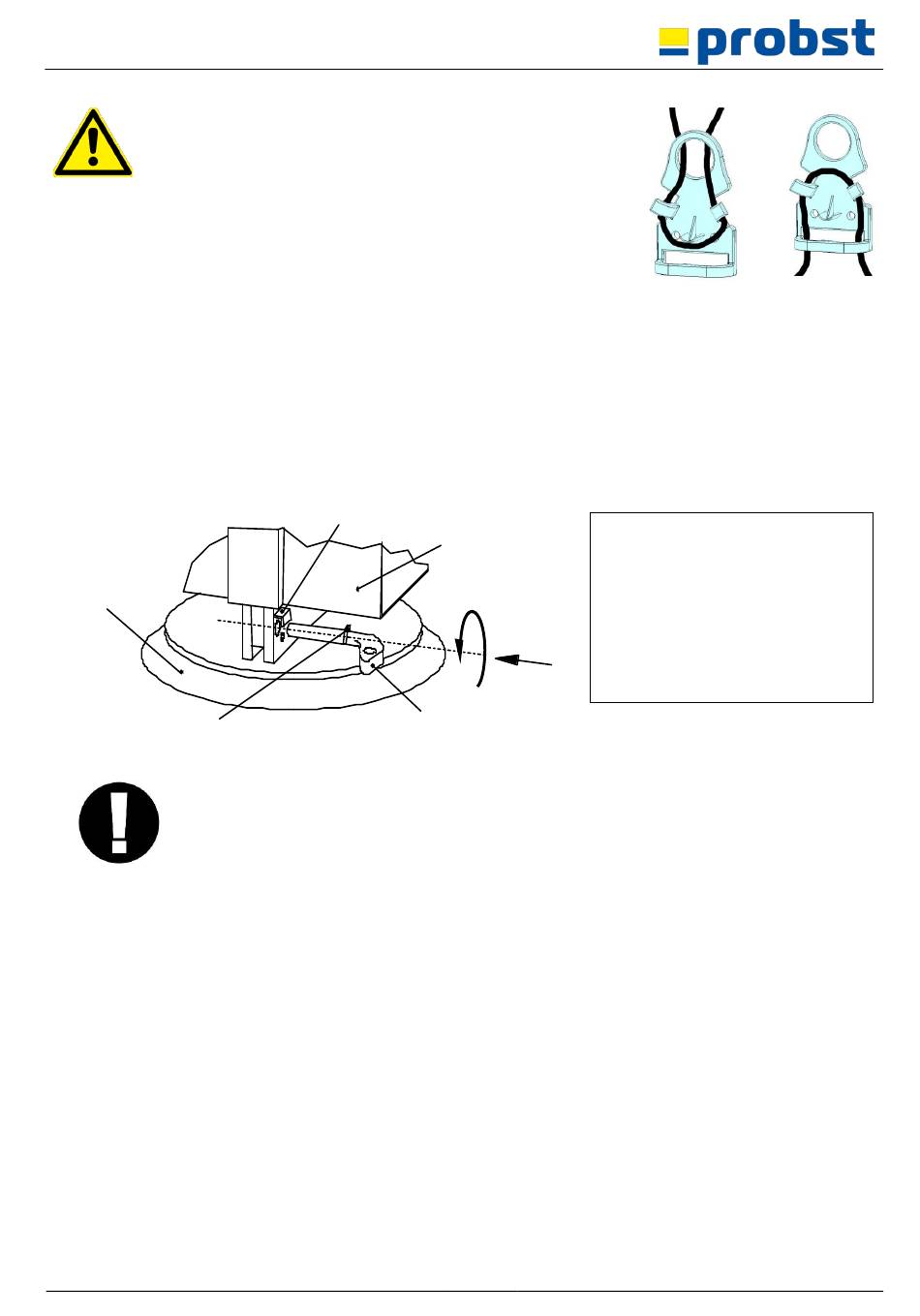

Accrocher l'appareil de levage en utilisant l'œillet d'accrochage et l'engin porteur/outil de levage
sélectionné. Attention à la sécurité de la fixation !
Tenir compte du poids propre de l'engin porteur/appareil de levage et de la charge maximale !
•
Mettre en place la platine d'aspiration sur l'appareil de levage.
•
Insérer la cheville dans l'orifice jusqu'à ce que la partie en saillie de la cheville soit positionnée
contre le rebord de la platine d'aspiration.
•
Tourner la cheville vers le bas, jusqu'à ce que la partie en saillie se cale sous l'équerre de
blocage. Vérifiez le bon positionnement de la cheville. Elle ne doit pas pouvoir être retirée sans
un mouvement de rotation.
•
Raccorder la platine d'aspiration à l'aide du tuyau à vide et bloquer avec la vis d'étanchéité
intégrée.
•
Avant de manipuler des charges, vérifier les dispositifs de sécurité (voir chap. Vérifier les
dispositifs de sécurité).
52400020
Haltewinkel
Hebegerät
Steckbolzen
18 / 29
Saugplatte = platine d'aspiration
Haltewinkel = équerre de blocage
Hebegerät= engin de levage
Steckbolzen = cheville
Auskragung = partie en saillie
FR
