Instalación
4.5 Utilización del travesaño opcional con 2 (3) placas de succión
Cuando se utiliza la viga de elevación con 2 placas de succión, ¡sólo se pueden utilizar placas de succión
del mismo tipo (capacidad de carga, dimensiones y forma)!

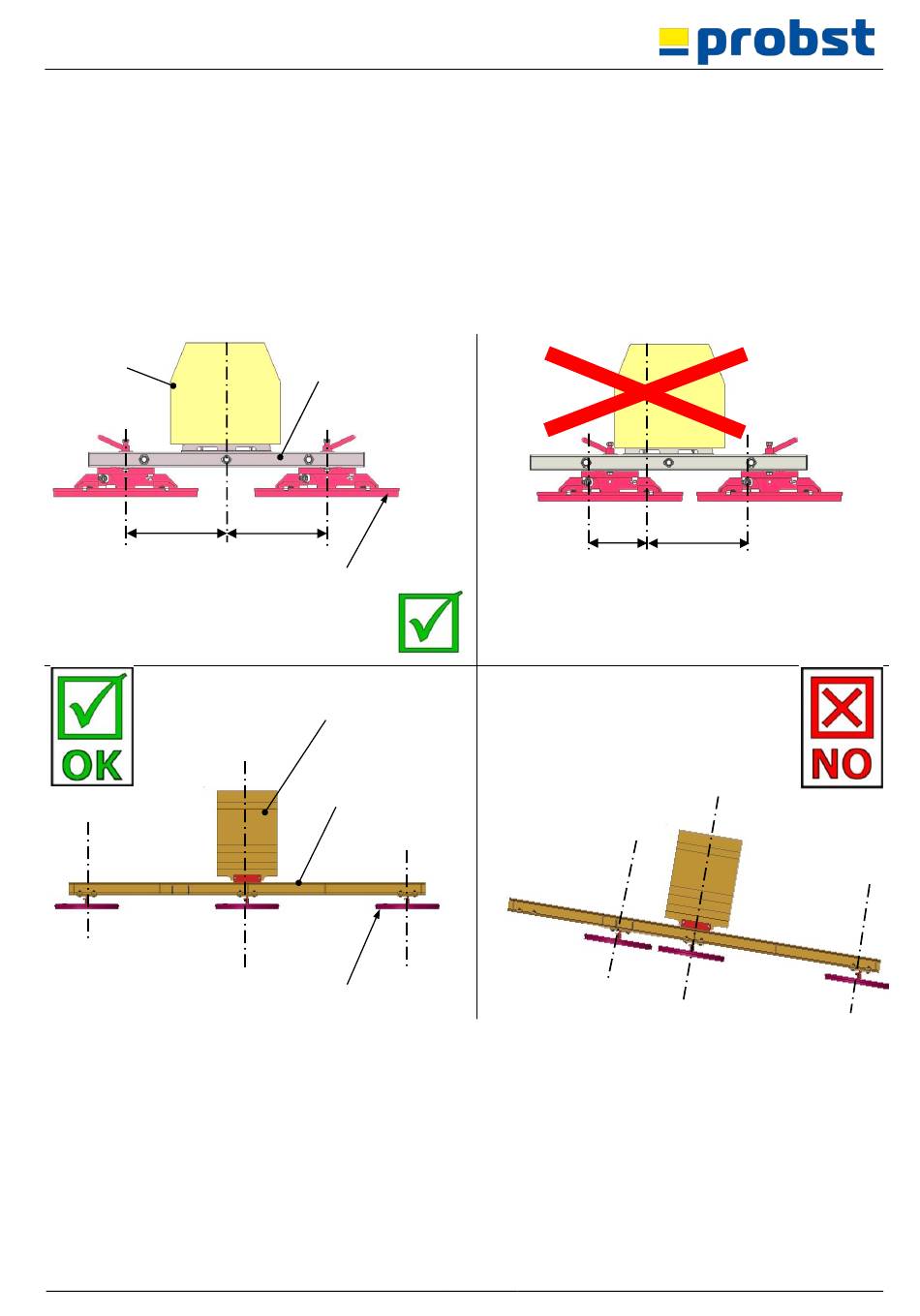

Las placas de succión deben tener siempre la misma distancia (A) con respecto al eje central vertical del
travesaño (véase la figura 1).
No se permite la colocación desigual de las placas de succión (véase la figura 2).
Asegúrese de que la carga a elevar (losa de piedra) cuelgue siempre horizontalmente.
En el caso de las vigas de elevación especiales en las que se permiten 3 placas de succión, éstas deben
colocarse de la misma manera (véase la figura 3).
Aparato
de vacío
A
Figura 1
Fig. 3
52400020
Travesaño
A
Placa de
succión
Aparato
de vacío
Travesaño
Placa de
succión
B
20 / 30
A
Figura 2
ES
