Installation

Utilisation de la traverse pour 2 (3) plaques d'aspiration

4.6
Lors de l'utilisation de la traverse pour 2 plaques d'aspiration, n'installer que des plaques de même
caractéristiques (capacité de charge, dimensions et forme) !

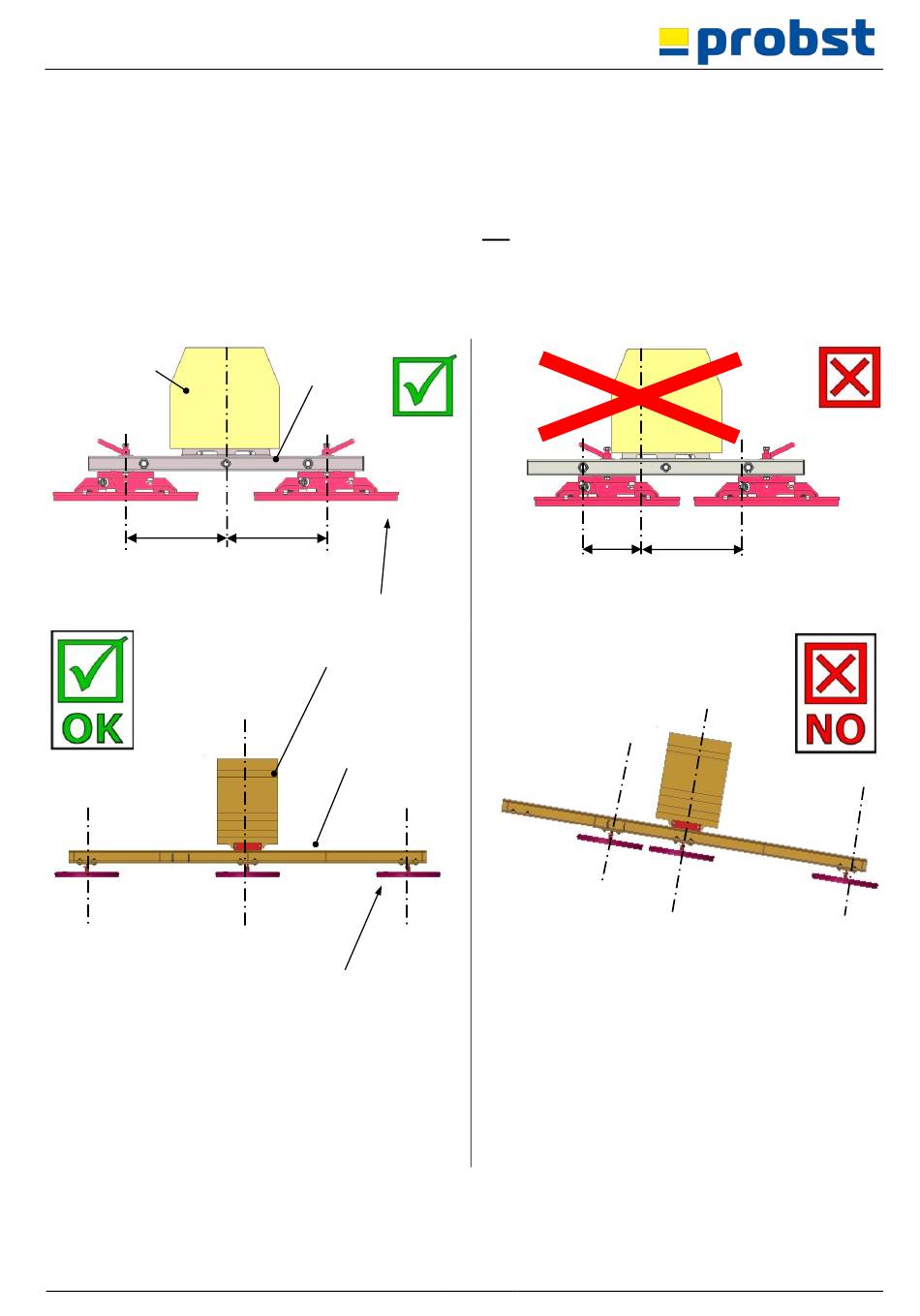

Les plaques doivent toujours être placée à équidistance (A) de l'axe central de la traverse (voir
illustration 1).
Une mauvaise répartition des plaques d'aspiration n'est pas autorisée (voir illustration 2) !
Il convient de veiller à ce que la charge à soulever (dalle) soit toujours en position verticale.
Pour les traverses spéciales où 3 plaques d'aspiration sont homologuées, elles doivent être positionnées de
la même manière (voir Fig. 3).
Appareil de
préhension
par le vide
A
Illustration 1
Abb
Illustration 3
. 3
52400020
Traver
se
A
Plaque d'aspiration
Appareil de
préhension par
le vode
Traverse
Plaque
dáspiration
B
19 / 29
A
Illustration 2
