igus REBEL-6DOF Manual page 16

1. Vorbereitung Preparation
– Stellen Sie die IP-Adresse des PCs ein auf:
statisch 192.168.3.1 mit einer Subnetzmaske
von 255.255.255.0
– Installieren Sie die igus Robot Control (iRC)
®
Software auf Ihrem PC
– Set the IP address of the PC to:
static 192.168.3.1, subnet mask 255.255.255.0
– Install the igus Robot Control (iRC) software on
®
your PC
2. Verbinden Connect
Verbinden Sie folgende Leitungen:
– Mitgeliefertes Tischnetzteil mit der Basis des
ReBeL verbinden ➊
®
– Mitgelieferter Not-Aus mit der Basis des ReBeL
verbinden und entriegeln ➋
– Ihren PC über ein Ethernet-Kabel mit der Basis
des ReBeL ® verbinden ➎
Connect the following cables:
– Connect supplied table power supply unit with
the base of the ReBeL ➊
®
– Connect supplied emergency stop with the base
of the ReBeL and unlock ➋
®
– Connect your PC to the base of the ReBeL
an Ethernet cable ➎
3. Einschalten Switch on
– Schalten Sie den Roboter mit dem Ein/Aus-
Schalter an der Basis ein ➌
– Die grünen Leuchtdioden (LEDs) des Schalters
sollten nun leuchten ➍
– Leuchtdioden grün/gelb unterhalb des Ethernets
stellen die Kommunikation dar ➎
– Switch the robot on by pressing the on/off switch
on the base ➌
– The green LEDs of the switch should now light
up ➍
– Green/yellow LEDs below the Ethernet port
show the communication ➎
30

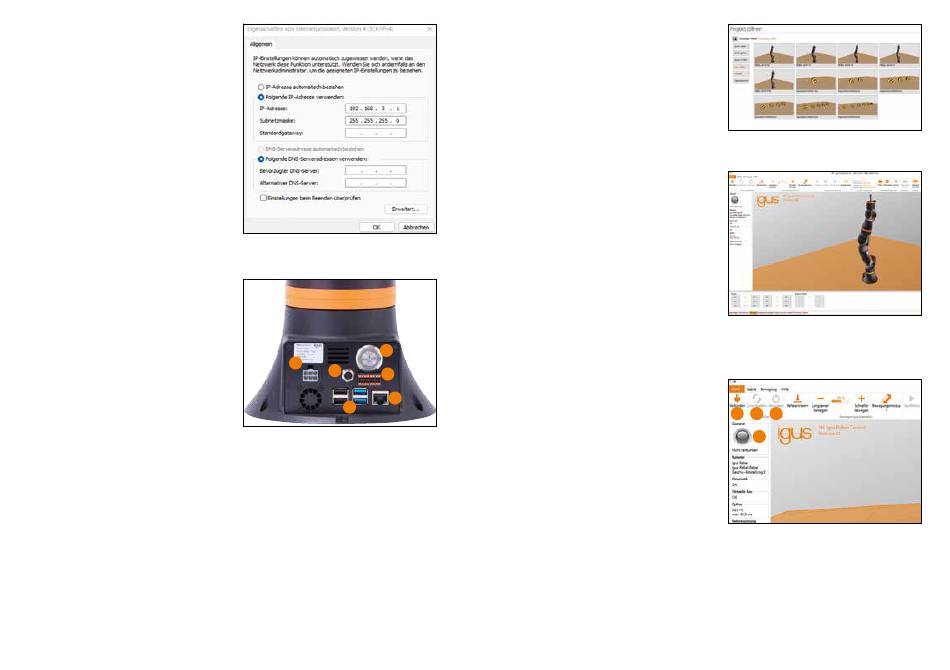

Bild 2: IP Adresse
Picture 2: IP address
®
3
1
2
4
6-9
via
®
Bild 1: Basis-Anschlüsse des ReBeL
®
(mit Nummerierungs-Beispiel)
Picture 1: Basic connections of the ReBeL
(with numbering example)
➊ Spannungsversorgung
Voltage supply
➋ Not-Aus
Emergency stop
➌ Soft-An/Aus-Schalter
Soft on/off switch
➍ Digitale Ein- und Ausgänge Basis
Digital inputs and outputs base
➎ Ethernet, standardmäßige IP 192.168.3.11
Ethernet, default IP 192.168.3.11
➏ USB-Anschlüsse, nicht verwendet
USB ports, not used
4. Bewegen
– Starten Sie die iRC Software.
– Wählen Sie im Ordner ReBeL
hand der Artikelnummer Ihres Roboters aus.
– Start the iRC software.
– In the ReBeL
part number of your robot.
Sie können den ReBeL
– „Verbinden"
– „Zurücksetzen"
– „Aktivieren" ➌
– Jetzt sollte die Status-LED-Leuchte links in iRC
grün sein und der Status „Kein Fehler"
– Sie können nun die Gelenke des ReBeL
Hilfe der Schaltflächen auf der Registerkarte
„Bewegung" bewegen
– Bewegungen im kartesischen Koordinatensys-
tem sind mit Hilfe des Absolutwertgebers nach
Werkauslieferung direkt möglich
You can now activate the ReBeL
– „Connect" ➊
– „Reset" ➋ and
– „Activate" ➌
– Now, the status LED on the left in iRC should be
green and indicate the status „No error"
– You can now move the joints of the ReBeL
the help of the buttons on the
„Movement" tab
– Movements in the Cartesian coordinate system
are possible with the aid of the absolute value
encoder immediately after factory delivery
Weitere Einzelheiten finden Sie auf unserer Webseite:
5
www.igus.de/info/rebel oder melden Sie sich bei uns:
+49 (0) 2203 – 9649 – 8255, ww-robot-control@igus.net
For more details, please visit our website:
www.igus.eu/info/rebel or contact us:
+49 2203-9649-8255, ww-robot-control@igus.net
®
Software-Support:
CPR-Robots Support: support@cpr-robots.com
Software Support:
CPR robots support: support@cpr-robots.com
u www.igus.de/rebel-user-guide
u www.igus.eu/rebel-user-guide
u www.igus.de/grundlagen-robot
u www.igus.eu/robot-basics
Move
das Projekt an-
®
folder, select the project using the
®
jetzt aktivieren, indem Sie
®
➊
➋ und
Bild 3: ReBeL
in der Reihenfolge klicken.
Picture 3: ReBeL
➍ anzeigen
mit
®
® by clicking on
in this order.
➍
with
®
Bild 4: IRC software mit ReBeL
Laptop / PC
Picture 4: IRC software with ReBeL
laptop/PC
1
Bild 5: Inbetriebnahme – Reihenfolge
Picture 5: Commissioning - sequence
Projektauswahl in der iRC
®
project selection in the iRC
®
Projekt auf dem
®
project on
®
2 3
4
31
