Indoor motion detector (bus)

Advertisement

Quick Links

I rilevatori di movimento unum-X DT X5/X8 BUS a doppia tecnologia PIR e a microonde, sono rilevatori professionali che garantiscono il più alto grado di
affidabilità, senza incorrere in falsi allarmi; implementano la tecnologia Tough Mod2 TM, in oro placcato, che offre una resistenza maggiore al caldo e all'umidità e
prolunga la durata del rilevatore. La lente di tipo sferico è ruotabile di 180° dando la possibilità di ottenere un'area di rilevamento di tipo stretto ("narrow") per
proteggere pareti, finestre, corridoi, ecc.,
estremamente semplice, si collega al BUS della lares 4.0 ed è completamente programmabile da remoto.
unum-X DT X5/X8 BUS dual technology with PIR and microwave detection, are professional detectors that guarantee the highest degree of reliability,
without incurring any false alarms; they implement Tough Mod2 TM technology, in gold plated, which offers high resistance to heat and humidity and extends the life
of the detector. The spherical lens can be rotated 180° degrees to obtain a narrow type of detection area, useful to protect walls, windows, corridors, etc., opposed
to the "wide" detection area (configuration with which the sensor is supplied). Connection to the lares 4.0 Ksenia control panel is realized via KS-BUS.
Les détecteurs de mouvement intérieurs unum-X DT X5/X8 BUS à double technologie avec détection PIR et micro-ondes, sont des detecteurs
professionnels qui garantissent le plus haut degré de fiabilité, sans provoquer de fausses alarmes ; ils implémentent la technologie Tough Mod2 TM, en plaqué or,
qui offre une haute résistance à la chaleur et à l'humidité et prolonge la vie du détecteur. La lentille sphérique peut être tournée de 180° degrés pour obtenir un type
de zone de détection étroite ("narrow"), utile pour protéger les murs, les fenêtres, les couloirs, etc., par opposition au type de zone de détection large ("wide",
configuration avec laquelle le capteur est fourni). La connexion à la centrale lares 4.0 Ksenia est réalisée via KS-BUS.

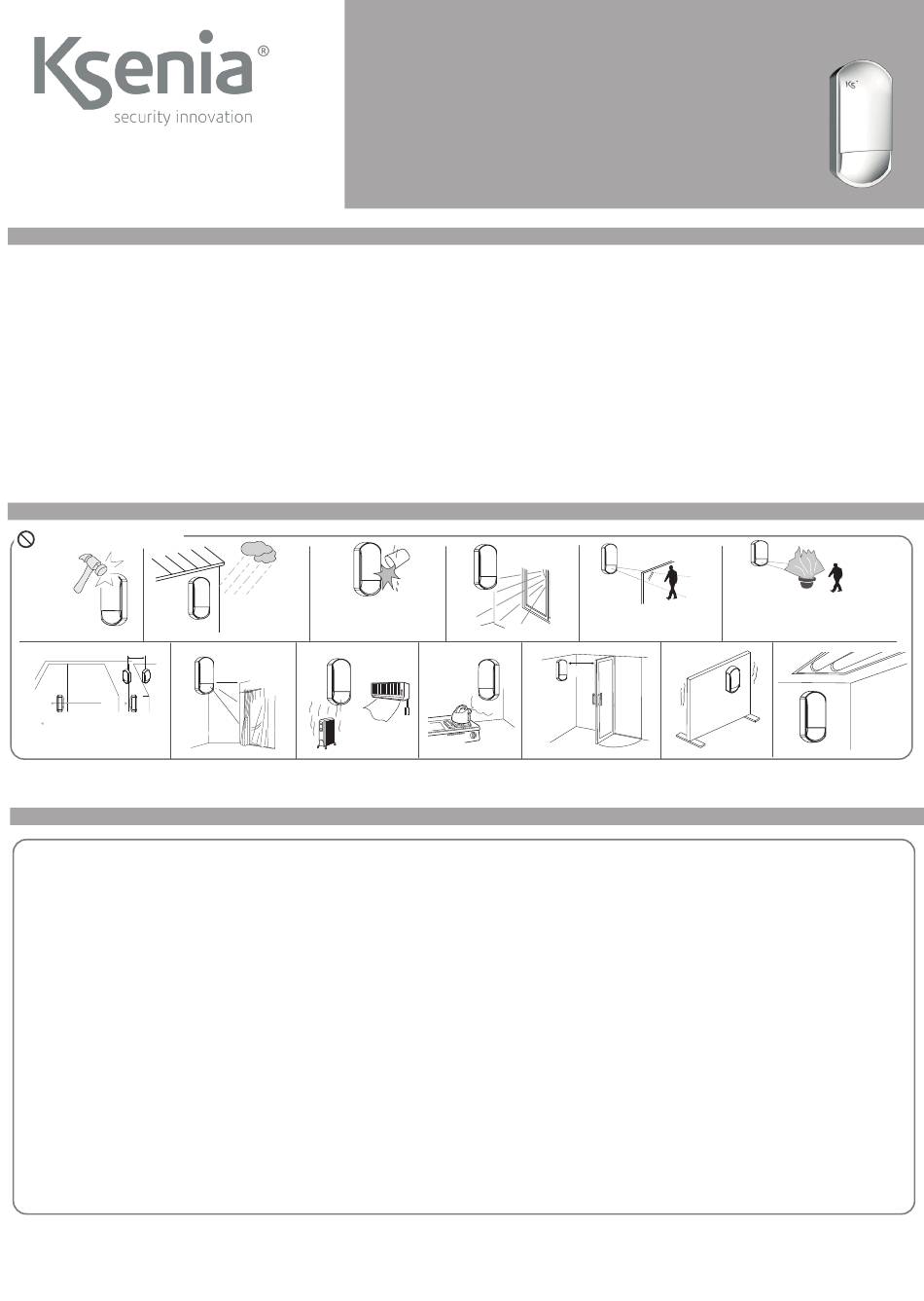

DICHIARAZIONE DEL PRODUTTORE - MANIFACTURER'S STATEMENT - DÉCLARATION DU FABRICANT
Divieto / Prohibition / Interdiction
Distruggere
Destroy-Modify
Détruire modifier
for unum-X DT only
< 1m
Interferenza per posizione opposta
frontalmente / posteriormente
Face to face / back interference
Interférence face à face / dos
Ingresso alimentazione / Power input / Entrée de puissance .............. 13.8 Vdc (typical)
Assorbimento / Consumption / Consommation .................................... 14 mA (normal) / 19 mA (max.) at 12 VDC
Protezione / Tamper / Protection .......................................................... Antistrappo e anti-apertura / Cover and Wall tamper / Antiarrachement et anti-ouverture
Metodo di rilevamento /Detection method / Méthode de détection ..... PIR e Microonda / Passive infrared and Microwave / PIR et Micro-onde
Sensibilità PIR / PIR sensitivity / Sensibilité PIR ..................................1.6°C at 0.6 m/s (a 2.4 m di altezza /at 2.4 m mounting height /à 2.4 m d'hauteur)
Lente ruotabile / Rotating lens / Lentille rotative .................................. Fresnel - Copertura ampia o stretta / Coverage Wide or Narrow / Cuverture large ou étroite
Copertura / Coverage / Couverture ...................................................... Ampia/ Wide/ Large: 12 m 85° - Stretta/ Narrow/ Étroite: 18 m 5°
Zone rilevabili / Detection zones / Zones de détection ......................... Ampia/ Wide/ Large: 76 zones
Altezza installazione / Mounting height / Hauteur de montage ............ da 2 a 3 m / from 2 to 3 m / de 2 à 3 m (2.4 m raccomandato / recommended / conseillé)
Velocità rilevamento / Detection speed / Vitesse de détection ............ 0.3 - 2.0 m/sec
Durata riscaldamento / Warm-up period / Période d'échauffement ..... 60 s circa/ about/ environ (LED lampeggia / blinks / clignote)
Frequenza microwave / MW frequency / Fréquences micro-ondes .... X5: 10.525 GHz
Pet immunity ........................................................................................ Sì / Yes / Oui (PIR with low sensitivity, up to 30 cm of the animal's height)
Indicatore LED / LED indicator / Indicateur LED ................................. verde: a riposo OFF - Allarme ON (2 secondi) / green: stand-by OFF - Alarm ON (2 seconds) /
Walktest LED indicator ................................................................................. Fine test: lampeggio veloce per 5 secondi/ Test end: fast blinking for 5 seconds / Fin du test : clignotement rapide pendant 5s.
Temperatura operativa / Operating temperature / Température .......... -10°C
Compensazione temperatura / Temperature compensation ................ Digital (SMDA)
Umidità / Environmental Humidity / Humidité ...................................... 95% max
Dimensioni / Dimensions / Dimensions ............................................... 129.2 x 61.5 x 50.9 mm (HxWxD)
Peso / Weight / Poids .......................................................................... 105 g
Montaggio / Mounting / Montage ......................................................... Interno : muro, angolo (con supporto: muro, soffitto) / Indoor : wall, corner (with brackets: wall, ceiling) /
INTRODUZIONE - INTRODUCTION - INTRODUCTION
contrapposto all'area di rilevamento di tipo ampio ("wide", configurazione con cui il sensore viene
Installazione esterna
Bagnare con acqua
Outdoor installation
Wetting with water
Installation extérieure
Mouiller avec de l'eau
SPECIFICHE TECNICHE - TECHNICAL SPECIFICATIONS - SPÉCIFICATIONS TECHNIQUES
(MW disabilitata con lente stretta / No detection MW with Narrow lens / MW disabled avec lentille étroite)
verte : stand-by OFF - Alarme ON (2 secondes)
Intérieur : mur, angle (avec support : mur, plafond)
unum-X DT BUS
KSI5112001.300 unum-X DT X5 BUS - Grade 2
KSI5112001.301 unum-X DT X8 BUS - Grade 2
Rilevatore di movimento per interni (BUS)
Indoor Motion detector (BUS)
Detecteur de mouvement intérieur (BUS)
- Stretta/ Narrow/ Étroite: 12 zones
X8: 10.587 GHz
+40°C
Guida installazione
Installation guide
Guide d'installation
Oscuramento parziale/completo della zona di
rilevamento
Rilevamento attraverso vetro
Partial/complete obscuration of the detection area
Detection through glass
Obscurcissement partiel/complet de la zone de
Détection à travers le verre
détection
<1m
fornito).
L'installazione è

Advertisement

loading
Need help?

Need help?

Do you have a question about the unum-X DT BUS and is the answer not in the manual?

Questions and answers

Summary of Contents for Ksenia unum-X DT BUS

  • Page 1 The spherical lens can be rotated 180° degrees to obtain a narrow type of detection area, useful to protect walls, windows, corridors, etc., opposed to the “wide” detection area (configuration with which the sensor is supplied). Connection to the lares 4.0 Ksenia control panel is realized via KS-BUS.
  • Page 2 PARTI IDENTIFICATIVE - IDENTIFICATION PARTS - IDENTIFICATION DES PIÈCES Dimensioni / Dimensions / Dimensions [Unit: mm (inch)] 61.5 (2.42) 50.9 (2.00) Coperchio / Cover / Couverture LED / led / led Lente / Lens / Lentille Unità centrale / Main unit / Unité principale Spugna / Sponge / Éponge Base / Base / Base INSTALLAZIONE - INSTALLATION - INSTALLATION...
  • Page 3 Le détecteur de mouvement comprend deux systèmes de détection de mouvement : la micro-onde et sensor PIR (infrarouge passif). Le détecteur de mouvement est supervisé par la centrale via la connexion BUS ; la même connexion permet une gestion complète, localement ou à distance via le cloud depuis Ksenia SecureWeb, en se connectant au serveur web de la centrale.
  • Page 4 CONTROLLO - CHECKING - VÉRIFICATION (WALK TEST) Camminare nell'area di rilevamento per verificare le prestazioni di rilevamento Il walk test inizia all'apertura di un tamper (es. tamper del coperchio) e dura circa tramite l'indicazione del LED. 10 minuti dal momento del ripristino del tamper aperto (es. chiusura del coperchio Walk in the detection area and check that the LED is switched ON every time del sensore).
