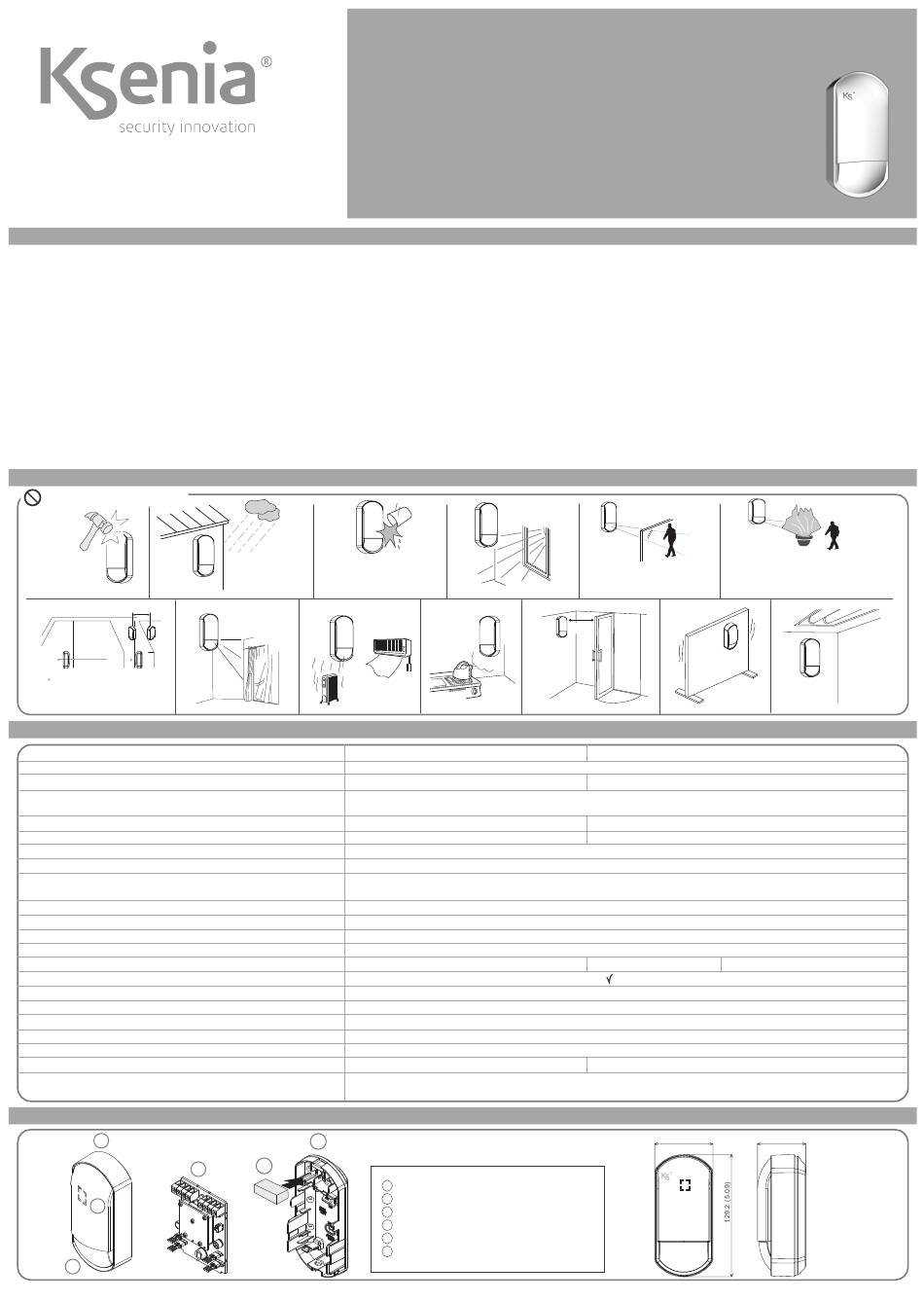

Ksenia unum-X ST Installation Manual

I rilevatori di movimento universali unum-X ST con rilevamento PIR e unum-X DT X5/X8 a doppia tecnologia PIR e a microonde, sono rilevatori
professionali che garantiscono il più alto grado di affidabilità, senza incorrere in falsi allarmi; implementano la tecnologia Tough Mod2 TM, in oro placcato, che offre
una resistenza maggiore al caldo e all'umidità e prolunga la durata del rilevatore. La lente di tipo sferico è ruotabile di 180° dando la possibilità di ottenere un'area
di rilevamento di tipo stretto ("narrow") per proteggere pareti, finestre, corridoi, ecc., contrapposto all'area di rilevamento, di base, di tipo ampio ("wide").
Si collega alla lares 4.0 utilizzando un qualunque morsetto di ingresso delle periferiche di espansione.
unum-X ST universal indoor motion detectors with PIR and unum-X DT X5/X8 dual technology with PIR and microwave detection, are professional
detectors that guarantee the highest degree of reliability, without incurring any false alarms; they implement Tough Mod2 TM technology, in gold plated, which offers
high resistance to heat and humidity and extends the life of the detector. The spherical lens can be rotated 180° degrees to obtain a narrow type of detection area,
useful to protect walls, windows, corridors, etc., opposed to the default wide type of detection area. Connection to the lares 4.0 Ksenia control panel is realized
through any input terminal of the expansion peripherals.
Les détecteurs de mouvement intérieurs universels unum-X ST avec détection PIR et unum-X DT X5/X8 à double technologie avec détection PIR et
micro-ondes, sont des detecteurs professionnels qui garantissent le plus haut degré de fiabilité, sans provoquer de fausses alarmes ; ils implémentent la technologie
Tough Mod2 TM, en plaqué or, qui offre une haute résistance à la chaleur et à l'humidité et prolonge la vie du détecteur. La lentille sphérique peut être tournée de
180° degrés pour obtenir un type de zone de détection étroite, utile pour protéger les murs, les fenêtres, les couloirs, etc., par opposition au type de zone, par défaut,
de détection large. La connexion à la centrale lares 4.0 Ksenia est réalisée via n'importe quelle borne d'entrée des périphériques d'extension.
DICHIARAZIONE DEL PRODUTTORE - MANIFACTURER'S STATEMENT - DÉCLARATION DU FABRICANT
Divieto / Prohibition / Interdiction
Distruggere
Destroy-Modify
Détruire modifier
for unum-X DT only < 1m
Interferenza per posizione opposta
frontalmente / posteriormente
Face to face / back interference
Interférence face à face / dos
Ingresso alimentazione / Power input / Entrée de puissance
Assorbimento / Consumption / Consommation
Uscita a relè / Relay output / Sortie à relais
LED remoto / Remote LED / Led à distance
Metodo di rilevamento /Detection method / Méthode de détection
Sensibilità PIR / PIR sensitivity / Sensibilité PIR
Lente ruotabile / Rotating lens / Lentille rotative
Copertura / Coverage / Couverture
Zone rilevabili / Detection zones / Zones de détection
Altezza installazione / Mounting height / Hauteur de montage
Velocità rilevamento / Detection speed / Vitesse de détection
Durata riscaldamento / Warm-up period / Période d'échauffement
Frequenza microwave / MW frequency / Fréquences micro-ondes
Pet immunity
Indicatore LED / LED indicator / Indicateur LED
Temperatura operativa / Operating temperature / Température
Compensazione temperatura / Temperature compensation
Umidità / Environmental Humidity / Humidité
Dimensioni / Dimensions / Dimensions
Peso / Weight / Poids
Montaggio / Mounting / Montage
1
4
2
3
INTRODUZIONE - INTRODUCTION - INTRODUCTION
Installazione esterna
Bagnare con acqua
Outdoor installation Wetting with water
Installation extérieure
Mouiller avec de l'eau
SPECIFICHE TECNICHE - TECHNICAL SPECIFICATIONS - SPÉCIFICATIONS TECHNIQUES
8 mA (normal) / 11 mA (max.) at 12 VDC
Fresnel - Ruotare per copertura ampia o stretta /Rotate for coverage Wide or Narrow /tourner pour couverture large ou étroite
verde:a riposo OFF-Allarme/sabotaggio ON/ green:stand-by OFF-Alarm/tamper ON/ verte:stand-by OFF-Alarme/sabotage ON
Interno : muro, angolo (con supporto: muro, soffitto) / Indoor : wall, corner (with brackets: wall, ceiling)
PARTI IDENTIFICATIVE - IDENTIFICATION PARTS - IDENTIFICATION DES PIÈCES
6
5
unum-X ST - DT universal
KSI5101001.300 unum-X ST - Grade 2
KSI5102001.300 unum-X DT X5 - Grade 2
KSI5102001.301 unum-X DT X8 - Grade 2
Rilevatore di movimento per interni (filare)
Indoor Motion detector (wired)
Detecteur de mouvement intérieur (filaire)
KSI5101001.300
Allarme / Alarm / Alarme N.C. 24 VDC 0.1 A max.
Sabotaggio coperchio / Cover tamper / Sabotage couverture N.C. 24 VDC 0.1 A max.
---
Passive infrared
1.6°C at 0.6 m/s (a 2.4 m di altezza /at 2.4 m mounting height /à 2.04 m d'hauteur)
Ampia/ Wide/ Large: 12 m 85° - Stretta/ Narrow/ Étroite: 18 m 5°
(MW disabilitata con lente stretta / No detection MW with Narrow lens / MW disabled avec lentille étroite)
Ampia/ Wide/ Large: 76 zones
da 2 a 3 m / from 2 to 3 m / de 2 à 3 m (2.4 m raccomandato / recommended / conseillé)
60 s (LED lampeggia / blinks / clignote)
---
Digital (SMDA)
129.2 x 61.5 x 50.9 mm (HxWxD)
90 g
/ Intérieur : mur, angle (avec support : mur, plafond)
1
Coperchio / Cover / Couverture
2
LED / led / led
3 Lente / Lens / Lentille
4 Unità centrale / Main unit / Unité principale
Spugna / Sponge / Éponge
5
Base / Base / Base
6
Guida installazione
Installation guide
Guide d'installation
Rilevamento attraverso vetro
Detection through glass
Détection à travers le verre
<1m
KSI5102001.300 (X5) - KSI5102001.301 (X8)
9.5 - 16 VDC
11 mA (normal) / 14 mA (max.) at 12 VDC
Terminale aperto/Open terminal/Borne ouverte = OFF / 0V = ON
Passive infrared and Microwave
- Stretta/ Narrow/ Étroite: 12 zones
0.3 - 2.0 m/sec
X5:10.525 GHz
-10°C +40°C
95% max
105 g
61.5 (2.42)
Oscuramento parziale/completo della zona di
rilevamento
Partial/complete obscuration of the detection area
Obscurcissement partiel/complet de la zone de
détection
X8:10.587 GHz
50.9 (2.00)
Dimensioni /
Dimensions /
Dimensions
[Unit: mm (inch) ]
