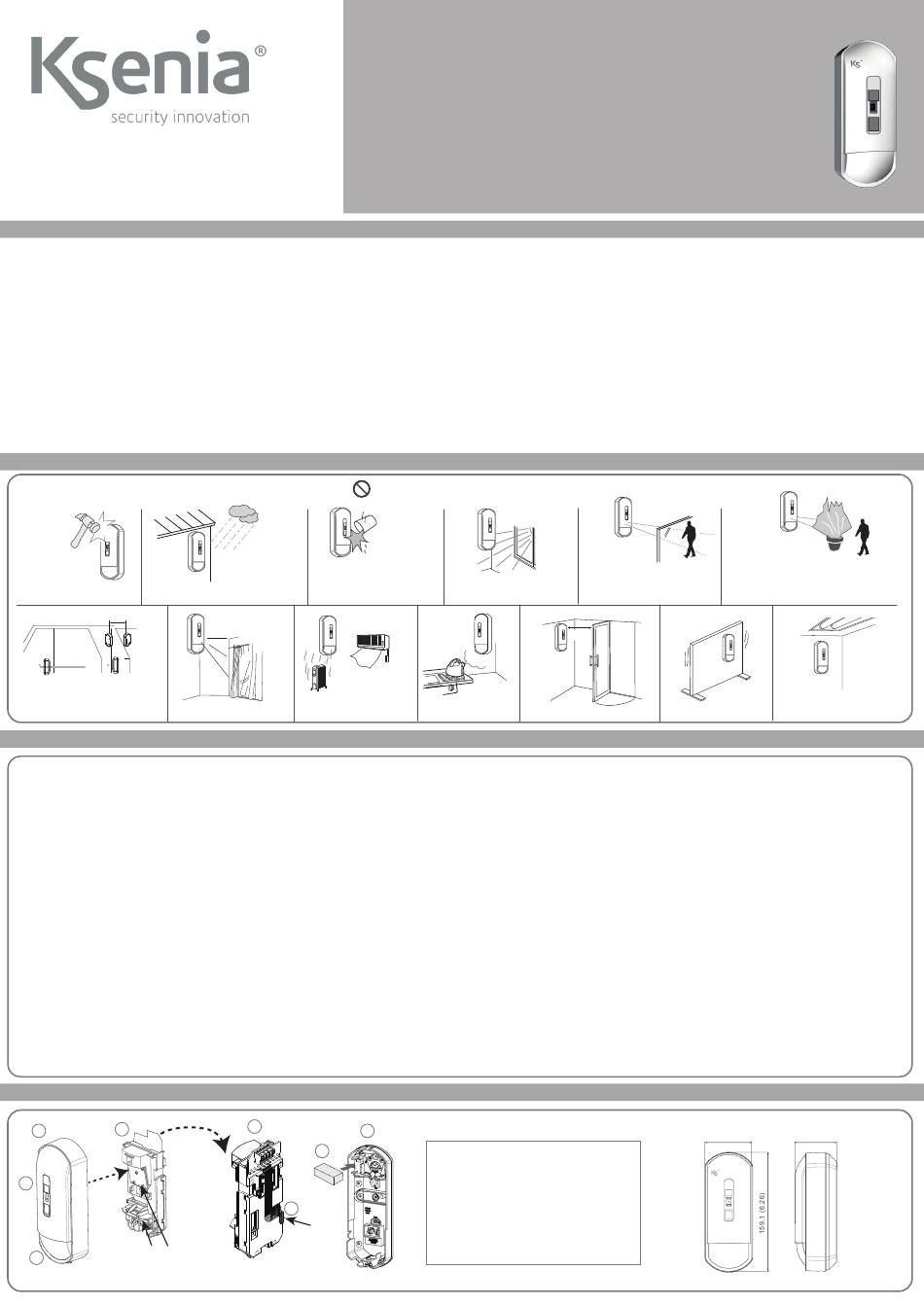

Ksenia unum-X DT/AM BUS Installation Manual

I rilevatori di movimento unum-X DT/AM X5/X8 BUS
garantiscono il più alto grado di affidabilità, senza incorrere in falsi allarmi; implementano la tecnologia Tough Mod2 TM, in oro placcato, che offre una resistenza maggiore al
caldo e all'umidità e prolunga la durata del rilevatore. La lente di tipo sferico è ruotabile di 180° dando la possibilità di ottenere un'area di rilevamento di tipo stretto ("narrow")
per proteggere pareti, finestre, corridoi, ecc., contrapposto all'area di rilevamento di tipo ampio ("wide", configurazione con cui il sensore viene fornito). L'installazione è
estremamente semplice, si collega al BUS della lares 4.0 ed è completamente programmabile da remoto.
unum-X DT/AM X5/X8 BUS
the highest degree of reliability, without incurring any false alarms; they implement Tough Mod2 TM technology, in gold plated, which offers high resistance to heat and humidity
and extends the life of the detector. The spherical lens can be rotated 180° degrees to obtain a narrow type of detection area, useful to protect walls, windows, corridors, etc.,
opposed to the "wide" detection area (configuration with which the sensor is supplied). Connection to the lares 4.0 Ksenia control panel is realized via KS-BUS.
Les détecteurs de mouvement intérieurs à double technologie
professionnels qui garantissent le plus haut degré de fiabilité, sans provoquer de fausses alarmes ; ils implémentent la technologie Tough Mod2 TM, en plaqué or, qui offre une
haute résistance à la chaleur et à l'humidité et prolonge la vie du détecteur. La lentille sphérique peut être tournée de 180° degrés pour obtenir une zone de détection étroite,
utile pour protéger les murs, les fenêtres, les couloirs, etc., par opposition au type de zone de détection large ("wide", configuration avec laquelle le capteur est fourni). La
connexion à la centrale lares 4.0 Ksenia est réalisée via KS-BUS.
DICHIARAZIONE DEL PRODUTTORE - MANIFACTURER'S STATEMENT - DÉCLARATION DU FABRICANT
Distruggere
Destroy-Modify
Détruire modifier
< 1m
Interferenza per posizione opposta
frontalmente / posteriormente
Face to face / back interference
Interférence face à face / dos
Ingresso alimentazione / Power input / Entrée de puissance................ 13.8 Vdc (typical)
Assorbimento / Consumption / Consommation..................................... 14 mA (normal) / 20 mA (max.) at 12 Vdc
Metodo di rilevamento /Detection method / Méthode de détection...... PIR + Microwave X5:10.525 GHz / X8:10.587 GHz + Anti-masking
Lente ruotabile / Rotating lens / Lentille rotative Fresnel...................... Ruotare per copertura ampia o stretta / rotate for coverage Wide or Narrow / pour couverture large ou étroite
Copertura / Coverage / Couverture....................................................... Ampia/ Wide/ Large: 15 m 85° - Stretta/ Narrow/ Étroite: 24 m 5° (MW disabilitata con lente stretta
Zone rilevabili / Detection zones / Zones de détection......................... Ampia/ Wide/ Large: 80 zones
Altezza installazione / Mounting height / Hauteur de montage............. da 2 a 3 m / from 2 to 3 m / de 2 à 3 m (2.4 m raccomandato / recommended / conseillé)
Velocità rilevamento / Detection speed / Vitesse de détection............. 0.2 - 2.5 m/sec
Durata riscaldamento / Warm-up period / Période d'échauffement...... 60 s circa/ about/ environ (LED lampeggia / blinks / clignote)
Indicatore LED / LED indicator / Indicateur LED................................... Commutabile ON/OFF - Multiplo: Riscaldamento, Verde: Rilevamento di allarmi e mascheramento,
Temperatura operativa / Operating temperature / Température........... -10°C +40°C
Umidità / Environmental Humidity / Humidité....................................... 95% max
Interferenza RF / RF interference / Interférence RF............................. No alarm 10 V/m
Dimensioni / Dimensions / Dimensions................................................ 159.1 x 62.2 x 55.7 mm (HxWxD)
Peso / Weight / Poids........................................................................... 210 g
Montaggio / Mounting / Montage.......................................................... Interno : parete, angolo (con supporto: parete, soffitto) / Indoor : wall, corner (with brackets: wall, ceiling) /
4
1
2
Non toccare le unità PIR e MW
3
Do not touch PIR and MW units
Ne touchez pas les unités PIR et MW
unum-X DT/AM BUS
KSI5112011.300 unum-X DT/AM X5 - Grade 3
KSI5112011.301 unum-X DT/AM X8 - Grade 3
Rilevatore di movimento per interni (BUS)
Indoor Motion detector (BUS)
Detecteur de mouvement intérieur (BUS)
INTRODUZIONE - INTRODUCTION - INTRODUCTION
a doppia tecnologia, con rilevamento PIR, a microonde e anti-masking, sono rilevatori professionali che
dual technology indoor motion detectors, with PIR, microwave detections and anti-masking, are professional detectors that guarantee
Installazione esterna
Bagnare con acqua
Outdoor installation Wetting with water
Installation extérieure
Mouiller avec de l'eau
SPECIFICHE TECNICHE - TECHNICAL SPECIFICATIONS - SPÉCIFICATIONS TECHNIQUES
/ No detection MW with Narrow lens / MW disabled avec Étroite)
Switchable ON/OFF - Multiple : Warm-up, Green: Alarm and masking detection,
Commutable ON/OFF- Multiple : Préchauffage, Vert : Détection d'alarme et de masquage,
Intérieur : mur, angle (avec support : mur, plafond)
PARTI IDENTIFICATIVE - IDENTIFICATION PARTS - IDENTIFICATION DES PIÈCES
5
8
7
6
unum-X DT/AM X5/X8 BUS, avec détection PIR, micro-ondes et anti-masquage, sont des detecteurs
Divieto / Prohibition / Interdiction
- Stretta/ Narrow/ Étroite: 20 zones
Fucsia: Rilevamento PIR, Giallo: Rilevamento microonde e errore di test, Rosso: Bassa tensione
Fuchsia: PIR detection, Yellow: Microwave detection and self test error, Red: Low voltage
Fuchsia: Détection PIR, Jaune : Détection de micro-ondes et erreur de test, Rouge : Basse tension
1. Coperchio / Cover / Couverture
2. LED / Led / Led
3. Lente / Lens / Lentille
4. Unità principale lato coperchio/ Main unit
cover side / Unité principale côté couverture
5. Unità principale lato BUS / Main unit BUS
side / Unité principale côté BUS
6. Leva grado 3 / Lever grade 3 / Levier grade 3
7. Spugna / Sponge / Éponge
8. Base / Base / Base
Guida installazione
Installation guide
Guide d'installation
Oscuramento parziale/completo della zona di
rilevamento
Rilevamento attraverso vetro
Partial/complete obscuration of the detection area
Detection through glass
Obscurcissement partiel/complet de la zone de
Détection à travers le verre
détection
<1m
Dimensioni / Dimensions / Dimensions [Unit: mm (inch) ]
62.2 (2.45) 55.7 (2.19)
