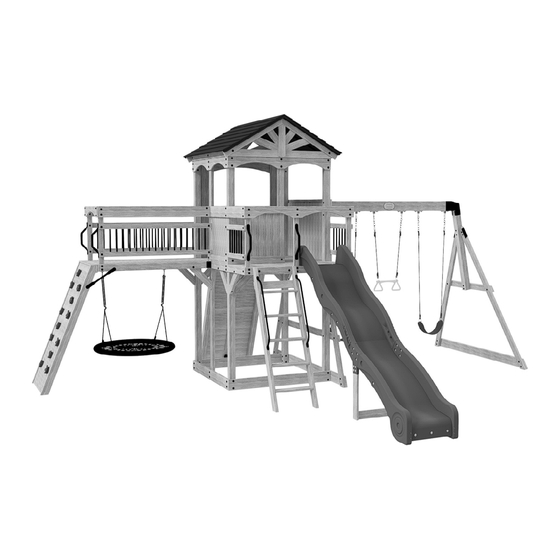

Summary of Contents for Backyard Discovery STERLING POINT 2300378
Page 1
MANUFACTURED BY: Backyard Discovery 3305 Airport Drive, Pittsburg, KS 66762 800-856-4445 Basepoint Business Centre: Rivermead Drive,Westlea, Swindon SN5 7EX Phone: 0800-118-2476 J.P. Coenstraat 7, The Bridge, The Hague, 2595 WP, Netherlands Phone: 0800-567-8990 STERLING POINT Swing Set Model # 2300378...
Page 2
Owner's Manual - Basic Setup Dimensions & Assembly Notes Place the set on level ground, not less than 6'-7" [2 m] from any structure or obstruction such as a fence, garage, house, overhanging branches, laundry lines, or electrical wires. • While assembling unit, take time before and after each phase to make sure fort is level.
Page 3
Owner's Manual - Parts Identification Wood Components (Not to Scale) SWING BEAM - W4L16694 3 3/8"x5 1/4"x89 1/2" (86x134x2274) (x1) POST - W4L16594 3"x3"x86 7/8" (76x76x2206) (x1) POST - W4L16603 3"x3"x86 7/8" (76x76x2206) (x1) POST - W4L16604 (x1) 3"x3"x86 7/8" (76x76x2206) POST - W4L16634 POST - W4L16635 3"x3"x31 5/8"...
Page 4
Owner's Manual - Parts Identification Wood Components (Not to Scale) LEFT RAIL - W4L16675 1 3/8"x3 3/8"x64 1/2" (36x86x1640) (x1) RIGHT RAIL - W4L16676 (x1) 1 3/8"x3 3/8"x64 1/2" (36x86x1640) LEFT UPRIGHT - W4L16617 1 3/8"x3 3/8"x65" (36x86x1650) (x1) RIGHT UPRIGHT - W4L16618 1 3/8"x3 3/8"x65"...
Page 12
Owner's Manual - Parts Identification Hardware Components H100114 TORX (x1) WRENCH T-30 H100147 TORX BIT (x1) T-30 H101100 MAGNETIC (x1) DRIVER H100764 SCREW (x1) SETTER...
Page 13
Owner's Manual - Parts Identification Accessory Components (Not to Scale) A6P00520 ROPE (x1) A100183 ROPE-CHAIN GREEN 57" (x4) A100083 ROPE-CHAIN GREEN 33" (x2) A4M01781 HAND GRIP BLACK 816 C/C (x2) A4M00630 METAL DECK BRACE 380 C/C (x2) A4M00613 HAND GRIP METAL BLACK 381 c/c (x6) A4M00617 A4M00618...
Page 14
Owner's Manual - Parts Identification Accessory Components (Not to Scale) A6P00508 A4M01047 ROPE CLAMP KIT L BRACKET 2.5x38x55x55 (x7) (x7) A4M01495 40" WEB SWING (x1) A100178 A100069 AUGER GROUND STAKE (x10) QUICK LINK (x6) A4M00855 L BRACKET 51x32x82x3.175 (x1) A6P00036 A6P00037 GREEN HC ROCK #1 GREEN HC ROCK #2...
Page 15
Owner's Manual - Parts Identification Accessory Components (Not to Scale) A4M01092 A4M01091 60" SLIDE BRACE (LEFT) 60" SLIDE BRACE (RIGHT) (x1) (x1) A6P00483 SLIDE RAIL 10' BOTTOM LEFT GREEN A6P00484 (x1) SLIDE RAIL 10' BOTTOM RIGHT GREEN (x1) A6P00485 A6P00486 SLIDE RAIL 10' TOP LEFT GREEN SLIDE RAIL 10' TOP RIGHT GREEN (x1)
Page 16
PRE-ASSEMBLY STEP 1 - SORTING PARTS It is critical for ease of assembly that you take the time to sort and organize the wood and hardware. WOOD PARTS: • Organize wood parts by the three-digit, alpha-numeric number stamped on each board (ex. P01). •...
Page 17
PRE-ASSEMBLY STEP 2 - TOOLS REQUIRED Drill Attachments: Phillips Head Open End Wrenches 1/2" & 9/16" 1/8", 3/16", 3/8" & 7/16" Drill Bits 3/8" Drive Ratchet, 1/2" & 9/16" STD Sockets 1/2" & 9/16" Deep Sockets Phillips Screw Driver Cordless Drill or Electric Drill Rubber Mallet - Optional Claw Hammer...
Page 18
PRE-ASSEMBLY STEP 3 - CHOOSE YOUR ASSEMBLY METHOD There are several types of assembly instructions available to you. 1. Printed Assembly Manual included with your set 2. BILT APP - 3D interactive instructions 3. Combination of the Printed Manual and BILT APP (Note: Step numbers can differ between the two methods)
Page 19
STEP 1 - ROCK WALL QTY PART NUMBER DESCRIPTION H100072 T-NUT 1/4 H100108 WASHER LOCK INT 8x15 H101110 BOLT WH 1/4x3/4 ROCK WALL BOARD - W4L16670 5/8"x3 3/8"x28 1/8" (16x86x714) (x4) A6P00037 GREEN HC ROCK #2 (x6) ROCK WALL BOARD - W4L16671 (x4) 5/8"x3 3/8"x28 1/8"...
Page 20
STEP 2 - ROCK WALL QTY PART NUMBER DESCRIPTION H100086 SCREW PFH 8x1-1/2" M13 LA (x2) SUPPORT RAIL - W4L16673 (x2) 1 3/8"x2 3/8"x64 1/8" (36x60x1629) M12 DA ROCK WALL BOARD - W4L16669 (x4) 5/8"x3 3/8"x28 1/8" (16x86x714) (x10) FILLER BOARD - W4L16672 M13 RA (x2) 5/8"x2 1/8"x28 1/8"...
Page 21
STEP 3 - ROCK WALL QTY PART NUMBER DESCRIPTION H100090 SCREW PFH 8x2 1/2 LEFT RAIL - W4L16665 1 3/8"x3 3/8"x64 1/2" (36x86x1640) (x1) RIGHT RAIL - W4L16666 (x1) 1 3/8"x3 3/8"x64 1/2" (36x86x1640) TOP VIEW HOLES OFFSET OUTWARDS (x12) SCREW - 2 1/2"...
Page 22
STEP 4 - ROCK WALL QTY PART NUMBER DESCRIPTION H100088 SCREW PFH 8x1-1/8" CLEAT - W4L16674 5/8"x2 3/8"x57 7/8" (16x60x1470) (x1) BACK VIEW (x17) SCREW - 1 1/8" (x1) FLUSH TOPS 11 1/2 in [291 mm] BOTH SIDES...
Page 23
STEP 5 - ROCK WALL QTY PART NUMBER DESCRIPTION H100086 SCREW PFH 8x1-1/2" TOP BOARD - W4L16668 5/8"x3 1/4"x31" (16x82x786) (x1) SIDE VIEW (x4) SCREW - 1 1/2" (x1) 1 in [24 mm]...
Page 24
STEP 6 - ROCK WALL QTY PART NUMBER DESCRIPTION H100090 SCREW PFH 8x2 1/2" H100379 T-NUT 5/16 BLK ATTACHMENT BOARD - W4L16667 1"x3 3/8"x31" (24x86x786) (x1) TIP: SIDE VIEW INSTALL T-NUTS IN WOOD FIRST (x1) (x2) T-NUT T-NUT - 5/16" (x8) SCREW - 2 1/2"...
Page 35
STEP 2 - SWING BEAM QTY PART NUMBER DESCRIPTION H100073 T-NUT 3/8 H100102 WASHER FLAT 11x25 H100107 WASHER LOCK INT 10x18 H100654 BOLT HEX 3/8x5-1/2 A4M00505 SWING HANGER (x6) TIP: INSTALL T-NUTS IN WOOD FIRST (x12) T-NUT - 3/8" (x6) SWING HANGER (x12) WASHER - 11x25"...
Page 36
STEP 3 - SWING BEAM QTY PART NUMBER DESCRIPTION H100128 SCREW PWH 8x5/8 BYD ID TAG A100164 (LARGE) AGES (x1) 3-10 FRONT VIEW 47 1/8 in [1197 mm] (x1) BYD ID TAG (LARGE) AGES 3-10 (x4) SCREW - 5/8...
Page 40
STEP 1 - SLIDE ASSEMBLY QTY PART NUMBER DESCRIPTION H100074 T-NUT 5/16 H100115 BOLT WH 5/16x1/2 SLIDE BED SUPPORT - W100935 (x1) 5/8"x3 3/8"x19 7/8" (16x86x505) A6P00385 SLIDE BED 10' DARK GREEN (x1) NOTE: TAKE NOTE OF SLIDE BED SURFACE FINISH, THE DULL SIDE WILL BE TOWARDS THE GROUND. PLACE SLIDE BRACE CENTERED ON THE BOTTOM (DULL SIDE) AND 1/2"...
Page 41
STEP 2 - SLIDE ASSEMBLY QTY PART NUMBER DESCRIPTION H100006 NUT BARREL WH 5/16x1 1/2 H100115 BOLT WH 5/16x1/2 H100121 SCREW 8x3/4 A6P00484 A6P00486 SLIDE RAIL 10' BOTTOM RIGHT GREEN 60" SLIDE SLIDE RAIL 10' TOP RIGHT GREEN (x1) A4M01091 (x1) (x1) BRACE (RIGHT)
Page 42
STEP 3 - SLIDE ASSEMBLY QTY PART NUMBER DESCRIPTION H100009 BOLT WH 5/16x1 1/4 A6P00487 SLIDE TUBE SUPPORT (x4) NOTE: INSERT THE (4) SLIDE SUPPORT TUBES INTO THEIR RESPECTIVE PILOT LOCATIONS (FIGURE 1). PLACE (1) SLIDE RAIL ASSEMBLY ON A FLAT SURFACE AND BEGIN INSERTING SLIDE BED AT THE BOTTOM OF THE SLIDE RAIL (FIGURE 2).
Page 43
STEP 4 - SLIDE ASSEMBLY NOTE: PLACE SECOND SLIDE RAIL ASSEMBLY OVER THE TOP OF THE SLIDE BED AND SLIDE SUPPORT TUBES. INSERT THE SLIDE BED AND SLIDE SUPPORT TUBES INTO THE SLIDE CAVITY. MAKE SURE SLIDE BED IS INSERTED WITHIN 1/8"...
Page 44
STEP 5 - SLIDE ASSEMBLY QTY PART NUMBER DESCRIPTION H100009 BOLT WH 5/16x1 1/4 NOTE: USE 1 1/4" BOLTS TO FASTEN EACH SIDE OF THE SLIDE SUPPORT TUBES. TIP: HAVING A HELPER HOLD THE SLIDE ASSEMBLY TOGETHER WHILE YOU FASTEN WILL MAKE IT EASIER TO ASSEMBLE.
Page 45
STEP 6 - SLIDE ASSEMBLY QTY PART NUMBER DESCRIPTION H100090 SCREW PFH 8x2 1/2 NOTE: USING AN 1/8" DRILL BIT, DRILL PILOT HOLES IN EACH INDENTATION ALONG EACH SIDE RAIL. THERE SHOULD BE 15 INDENTATIONS ON EACH RAIL. BE SURE TO DRILL THROUGH THE SLIDE RAIL AND THE SLIDE BED. THEN SECURE WITH THE PROVIDED HARDWARE.
Page 93
STEP 46 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100379 T-NUT 5/16 BLK H100468 BOLT WH 5/16x1 BLK A4M00613 HAND GRIP METAL BLACK 381 c/c (x2) TIP: INSTALL T-NUTS IN WOOD FIRST (x4) T-NUT - 5/16" (x2) HAND GRIP METAL BLACK 381 c/c (x4) BOLT - 1"...
Page 94
STEP 47 - FORT ASSEMBLY PART DESCRIPTION NUMBER H100458 LAG SCREW WH 5/16x2 BLK A4M00613 HAND GRIP METAL BLACK 381 c/c (x2) (x2) HAND GRIP METAL BLACK 381 c/c (x4) LAG SCREW - 2"...
Page 95
STEP 48 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100379 T-NUT 5/16 BLK H100407 BOLT WH 5/16x1 1/2 BLK A4M00613 HAND GRIP METAL BLACK 381 c/c (x2) TIP: INSTALL T-NUTS IN WOOD FIRST (x2) HAND GRIP METAL BLACK 381 c/c (x4) T-NUT - 5/16"...
Page 97
STEP 49 - FORT ASSEMBLY A6P00508 ROPE CLAMP KIT (x7) A6P00520 ROPE (x1) MINIMUM 2 INCHES [50mm] OF ROPE OUT OF ROPE CLAMP (x7) ROPE CLAMP KIT (x1) ROPE ROPE SECTION 9 3/4 in [248 mm] ROPE CLAMP SPACING...
Page 98
STEP 1 - WEB SWING ASSEMBLY QTY PART NUMBER DESCRIPTION H101121 BOLT PTH 1/4x1 BLK with LOCTITE H100831 NUT BARREL PTH 1/4x3/4 BLK WEB SWING SETUP INSTRUCTIONS FOLLOW INSTRUCTIONS BELOW BEFORE USING THE WEB SWING. IMPORTANT: SLIDE ROPE LOOPS OVER TUBE ENDS FIRST! (SEE VIEW BELOW) SLIDE NARROW END OF TUBES INTO LARGER OPENING AFTER...
Page 99
STEP 50 - FORT ASSEMBLY A4M01495 40" WEB SWING (x1) NOTE: WHEN HANGING YOUR SWINGS IT IS RECOMMENDED THAT THE BOTTOM OF THE SWING SEAT, WHEN SITTING ON IT, IS LOCATED NO LOWER THAN (35 cm) 13 7/8 INCHES FROM THE GROUND. (x1) 40"...
Page 100
STEP 51 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100074 T-NUT 5/16 H100115 BOLT WH 5/16x1/2 SLIDE ASSEMBLY TOP VIEW 6 1/2 in 6 1/2 in [164 mm] [164 mm] 2 1/2 in 6 5/8 in [63 mm] [167 mm] 1 1/8 in [30 mm] 7/8 in...
Page 102
STEP 53 - FORT ASSEMBLY A100183 ROPE-CHAIN GREEN 57" A6P00054 (x4) SWING SEAT GREEN 22" (x2) A100069 QUICK LINK (x6) A100083 ROPE-CHAIN GREEN 33" (x2) A6P00034 TRAPEZE YELLOW (x1) NOTE: WHEN HANGING YOUR SWINGS, IT IS REQUIRED TO ONLY TRIM AROUND THE SPECIFIC CHAIN LOOP THAT ALLOWS THE BOTTOM OF THE SWING SEAT, WHEN SITTING ON IT, TO BE NO LOWER THAN (35 cm) 13 7/8 INCHES FROM THE GROUND.
Page 103
STEP 54 - FORT ASSEMBLY PART DESCRIPTION NUMBER H100197 LAG SCREW WH 5/16x2-1/2 BLK H100378 BOLT WH 5/16x1 3/4 BLK A100178 H100379 T-NUT 5/16 BLK AUGER GROUND STAKE (x10) H100459 BOLT WH 5/16x1 1/4 BLK DETAIL (C) DETAIL (A) DETAIL (A) TWIST GROUND STAKE INTO GROUND WHERE (x1) SHOWN.
