Metra Electronics 99-8214 Installation Instructions Manual

For toyota tacoma 2005-2011
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
User Manual of Product 1:

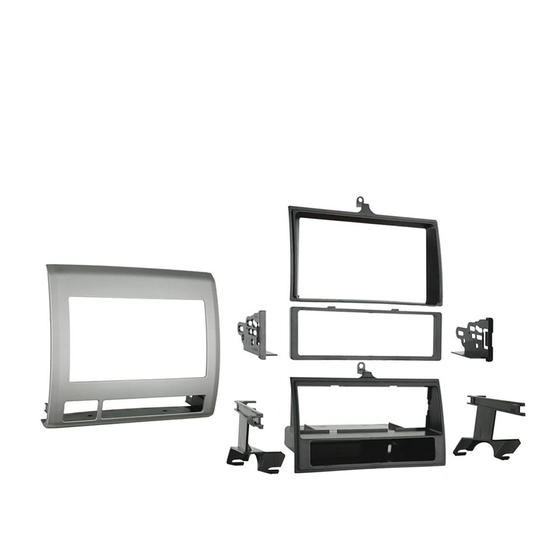

Metra 99-8214TG Dash Kit for Toyota Tacoma 05-Up Text
(Gray)
User Manual of Product 2:
Metra Axxess ASWC-1 Steering Wheel Control Interface

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 99-8214 and is the answer not in the manual?

Questions and answers

Related Manuals for Metra Electronics 99-8214

Summary of Contents for Metra Electronics 99-8214

  • Page 1 User Manual of Product 1: Metra 99-8214TG Dash Kit for Toyota Tacoma 05-Up Text (Gray) User Manual of Product 2: Metra Axxess ASWC-1 Steering Wheel Control Interface...
  • Page 2 INSTALLATION INSTRUCTIONS FOR PART 99-8214 APPLICATIONS See application list inside WIRING & ANTENNA CONNECTIONS (sold separately) Toyota Tacoma 2005-2011 Wiring Harness: 99-8214 • 70-1761 Toyota harness 1987-up • TYTO-01 Toyota amp interface harness 2003-up KIT FEATURES Antenna Adapter: • DIN radio provision with pocket •...

  • Page 3: Table Of Contents

    99-8214 Dash Disassembly 99-8214 Table of Contents Toyota Tacoma 2005-2011 Dash Disassembly 1. Unclip and remove A/C control panel. (Figure A) – Toyota Tacoma 2005-2011 ................2-3 2. Remove (4) 10 mm bolts securing Kit Preparation radio. (Figure B) – Toyota Tacoma 2005-2011 ..................3 3.

  • Page 4: Dash Disassembly

    2. Clip the clock/hazard switch Continue to kit preparation assembly into the 99-8214 radio housing trim panel. (Figure A, B) Insert clock/hazard switch assembly from rear of 99-8214 radio housing trim panel Continue to kit assembly (Figure D) (Figure A) (Figure E)

  • Page 5: Kit Assembly

    Kit Assembly 99-8214 DIN radio provision with pocket 1. Locate the factory wiring harness in the dash. Metra recommends using the proper mating adapter from Metra or AXXESS. Re-connect the negative battery terminal and test the radio for proper operation.

  • Page 6: Iso Din Radio Provision With Pocket

    99-8214 ISO DIN radio provision with pocket 1. Locate the factory wiring harness in the dash. Metra recommends using the proper mating adapter from Metra or AXXESS. Re-connect the negative battery terminal and test the radio for proper operation. 2. Attach the corresponding radio housing bracket to the radio housing using the included (4) #8 x 3/8”...

  • Page 7: Double Din Radio Provision

    WARNING: DO NOT OVERTIGHTEN SCREWS. Double DIN DOUBLE DIN TRIM PLATE trim plate 5. Clip the clock/hazard switch assembly into the 99-8214 radio housing trim panel. (Figure D) Restore 6. Reassemble dash in reverse order clock/hazard switch racket of disassembly.
  • Page 8 99-8214 Notes...
  • Page 9 INSTALLATION INSTRUCTIONS FOR PART 99-8214 NOWLEDGE IS OWER Enhance your installation and fabrication skills by enrolling in the most recognized and respected mobile electronics school in our industry. Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow.
  • Page 10 INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-8214 APLICACIONES Lista de aplicaciones dentro CABLEADO Y CONEXIONES DE ANTENA Toyota Tacoma 2005-2011 (se venden por separado) Arnés de cableado: 99-8214 • 70-1761 - Toyota 1987 y más recientes • TYTO-01- Interfase para amplificador para Toyota CARACTERÍSTICAS DEL KIT...
  • Page 11 99-8214 Desmontaje del tablero 99-8214 Tabla de contenido Toyota Tacoma 2005-2011 Desmontaje del tablero 1. Desenganche y quite el panel del control del aire acondicionado. – Toyota Tacoma 2005-2011 ................2-3 (Figura A) Preparación del kit 2. Quite los (4) pernos de 10 mm que sostienen el radio.

  • Page 12: Desmontaje Del Tablero

    Desmontaje del tablero 99-8214 99-8214 Toyota Tacoma 2005-2011 Preparación del kit 4. Quite los soportes del radio 1. Coloque el soporte del reloj/ izquierdo y derecho del chasís del interruptor de las luces radio. (Figura D) intermitentes en la carcasa del radio utilizando los (4) tornillos 5.

  • Page 13: Ensamble Del Kit

    Ensamble del kit 99-8214 Provisión de radio DIN con bolsillo 1. Ubique el arnés de cableado de fábrica en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que...

  • Page 14: Provisión De Radio Iso Din Con Bolsillo

    99-8214 Provisión de radio ISO DIN con bolsillo 1. Ubique el arnés de cableado de fábrica en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que...

  • Page 15: Provisión De Radio Doble Din

    5. Enganche el conjunto del reloj/interruptor de las ensamble luces intermitentes en el panel de la moldura de del reloj/ interruptor la carcasa del radio 99-8214. (Figura D) de las luces RESTORE RESTORE intermitentes 6. Vuelva a armar el tablero al revés de como...
  • Page 16 99-8214 Notas...
  • Page 17 INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-8214 EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y NOWLEDGE IS OWER fabricación inscribiéndose en la escuela de Enhance your installation and fabrication skills by enrolling in the most recognized and respected dispositivos electrónicos móviles más reconocida...
  • Page 18 • ASWC-1 Interface • 12-pin harness with male 3.5mm connector • Female 3.5mm connector with Brown and Brown/White wires TOOLS REQUIRED • Cutting tool • Crimping tool • Tape METRA. THE WORLD’S BEST KITS. ® 1-800-221-0932 metraonline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION...
  • Page 19 Table of Contents Preface ....................3 Overview – Introduction to the ASWC-1 Interface and Wiring Harness ....4-5 ASWC-1 Installation – Connections to be Made ..............6-7 – Programming .................8-9 Auto Detect Mode: Overview ............8 Auto Detect Mode: Steps ............8-9 – Remapping the SWC (steering wheel control) Buttons ....10-11 Button Assignment Legend ............

  • Page 20: Preface

    Preface What you need to know before you begin 1) Know the correct year, make, and model of your vehicle. 2) Ensure the steering wheel controls work before removing the factory radio, and know what the Volume Up button is. The Volume Up button is used for programming, so knowing this before removing the radio is crucial.

  • Page 21: Overview

    Overview Introduction to the ASWC-1 Interface and Wiring Harness On the top of the ASWC-1 interface there are three points of interest: 1) Programming LED 2) Reset Button 3) Update Port Cover (slide to open) Micro “B” Update Port Cover Reset Button* Programming LED *Note: The Reset button is recessed.
  • Page 22 Overview Below are the wire colors for the ASWC-1. Please visit the Axxess website at www.axxessinterfaces.com for detailed information on your specific vehicle and for what color wire(s) to use with the ASWC-1 interface. Pin-1 Pink Pin-7 Blue/Pink Pin-2 White/Green Pin-8 Black/Green Pin-3 Yellow/Green Pin-9 Red (tip of 3.5mm connector)

  • Page 23: Aswc-1 Installation Connections To Be Made

    ASWC-1 Installation Connections to be made Once you have collected or printed out the “ASWC-1 Vehicle Instructions” for your particular vehicle, from www.axxessinterfaces.com, you’re ready to install the ASWC-1. Note: If wiring is not available on our website for your vehicle, you will need to obtain this yourself.
  • Page 24 ASWC-1 Installation Connections to be made B. For Metra OE radios: Connect the steering wheel control Key 1 wire (Gray) to the Brown wire of the ASWC-1. Isolate and tape the Brown/White wire, it will not be used. C. For Kenwood, or select JVC’s with a Blue/Yellow steering wheel control wire: Connect the Kenwood/JVC steering wheel control wire to the Brown wire of the ASWC-1.

  • Page 25: Programming

    ASWC-1 Installation Programming The ASWC-1 can be programmed two different ways. It can auto program itself through Auto Detect Mode, or it can be manually programmed (pp. 19-21). The following, which is recommended, is for auto programming. Auto Detect Mode: Overview The ASWC-1 has the ability to auto detect select vehicles and what aftermarket radio it is connected to.
  • Page 26 ASWC-1 Installation Programming 4) After a few seconds the LED should stop flashing rapidly and go out for approximately 2 seconds. At this point do not press any buttons. 5) After the approximate 2 seconds there will be a series of 7 Green flashes, some short, and some long.

  • Page 27: Remapping The Swc (Steering Wheel Control) Buttons

    ASWC-1 Installation Remapping the SWC buttons Let’s say you have ASWC-1 programmed to your radio and you want to change the button assignment for the steering wheel controls. For instance, you would like Seek Up to be Mute. Follow the steps below to remap the steering wheel control buttons: 1) Make sure the ASWC-1 is visible, so you can see the LED flashes to confirm button recognition.

  • Page 28: Button Assignment Legend

    ASWC-1 Installation Remapping the SWC buttons Button Assignment Legend 1. Volume Up 8. Preset Down 2. Volume Down 9. Power 3. Seek Up/Next 10. Band 4. Seek Down/Prev 11. Play/Enter 5. Source/Mode 12. PTT (Push to Talk)* 6. Mute 13. On Hook 7.

  • Page 29: Changing Radio Type

    ASWC-1 Installation Changing Radio Type 1) After 3 seconds of turning the key on, press and hold the Volume Down button on the steering wheel until the LED on the ASWC-1 goes solid. 2) Release the Volume Down button; the LED will go off indicating we are now in Changing Radio Type mode.

  • Page 30: Radio Legend

    ASWC-1 Installation Changing Radio Type Radio Legend 1. Eclipse (Type 1) 9. Valor 2. Kenwood 10. Clarion (Type 2) 3. Clarion (Type 1) 11. Metra OE 4. Sony and Dual 12. Eclipse (Type 2) 5. JVC 13. LG 6. Pioneer and Jensen 14.

  • Page 31: Dual Assignment Instructions

    ASWC-1 Installation Dual Assignment Instructions Nota: Seek Up and Seek Down are already set to Preset Up and Preset Down for a long button press. 1) Turn on the ignition but do not start the vehicle. 2) Press and hold down the steering wheel button, that you want to assign a long press function, for about 10 seconds until the LED rapidly flashes green.

  • Page 32: Dual Assignment Legend

    ASWC-1 Installation Dual Assignment Instructions Dual Assignment Legend Button Number New Button Action Not allowed Not allowed Seek Up/Next Seek Down/Prev Mode/Source Mute Preset Up Preset Down Power Band Play/Enter On Hook Off Hook Fan Up Fan Down Temp Up Temp Down...

  • Page 33: Aswc-1 Troubleshooting Auto Detect Mode

    ASWC-1 Troubleshooting Auto Detect Mode If the auto detect feature was tried and at the end the LED did not go solid, but instead continually flashes; this means that the ASWC-1 did not detect the vehicle. Follow these steps to determine what may have happened: 1) Verify that you have a 12-volt DC on the Red accessory wire of the ASWC-1, using a multimeter.
  • Page 34 ASWC-1 Troubleshooting Auto Detect Mode Note: If a pre-wired harness is being used and you have tried all the troubleshooting steps listed above, if the ASWC-1 still does not go to a solid LED, remove the pre-wired ASWC-1 harness and use the harness that came with the ASWC-1.
  • Page 35 ASWC-1 Troubleshooting Auto Detect Mode 3) For Kenwood radios, make sure that the ASWC-1 displays that a Kenwood radio is being used; reference to Radio Legend (p. 21). If the Radio Legend shows a JVC radio instead, then reference to the Changing Radio Type (p.

  • Page 36: Manual Programming Mode

    ASWC-1 Troubleshooting Manual Programming Mode If your vehicle is not listed for auto detection by the ASWC-1 on the Axxess website, www.axxessinterfaces.com, you may be able to manually program a non-data communication vehicle using the following steps. Tip: If you do not know if you have a data communication vehicle or not, refer to the “ASWC-1 Vehicle Instruction”...
  • Page 37 ASWC-1 Troubleshooting Manual Programming Mode 4) Next, press and hold the Volume Down button until the LED goes solid. Release the Volume Down button and the LED will turn off; Volume Down has now been programmed. 5) At this point refer the Manual Programming Legend (p. 21) and continue to the Seek Up/Next button.

  • Page 38: Manual Programming Legend

    ASWC-1 Troubleshooting Manual Programming Mode 12) Press and hold down the Volume Down button until the LED goes solid. 13) Programming for the vehicle and the radio is now complete. Next, test the steering wheel control functions to make sure it works correctly.

  • Page 39: Resetting Original Aswc-1 Settings

    ASWC-1 Troubleshooting Resetting Original ASWC-1 Settings 1) Turn the ignition on and wait 3 seconds. 2) Press the Reset button for 3 seconds and then release. 3) Refer to the Programming section (pp. 8-9) to program the ASWC-1. 4) Once the LED is solid the ASWC-1 is reset and should be operating with the default settings.

  • Page 40: Led Feedback

    ASWC-1 Troubleshooting LED Feedback B. Radio LED Feedback (indicated by Red LED on the ASWC-1) LED flash is for Eclipse (Type 1) LED flash is for Kenwood LED flash is for Clarion (Type 1) LED flash is for Sony and Dual LED flash is for JVC LED flash is for Pioneer and Jensen LED flash is for Alpine*...
  • Page 41 Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow. Metra recommends MECP certified technicians US. PAT. NOS. 8014920 and 8214105 1-800-221-0932 AXXESSINTERFACES.COM © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION...
  • Page 42 Interfase ASWC-1 • Arnés de 12pins con conector macho de 3.5mm • Conector hembra de 3.5mm con cables marrón/blanco HERRAMIENTAS REQUERIDAS • Cortador • Pelacables • Cinta METRA. THE WORLD’S BEST KITS. ® 1-800-221-0932 metraonline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION...
  • Page 43 Índice Prefacio ..................... 3 Información general – Introduction to the ASWC-1 Interface and Wiring Harness ....4-5 Instalación del ASWC-1 – Conexiones que se deben hacer ............6-7 – Programación ................8-9 Modo de detección automática: Información general ....8 Modo de detección automática: Steps ........8-9 –...

  • Page 44: Prefacio

    Prefacio Lo que debe saber antes de empezar 1) Conozca el año, marca y modelo correctos de su vehículo. 2) Asegúrese de que los controles en el volante funcionen antes de retirar el radio de fábrica y sepa cuál es el botón de aumentar volumen. El botón de aumentar volumen se usa para la programación, así...

  • Page 45: Información General

    Información general Introducción a la interfase ASWC-1 y al arnés de cables En la parte superior de la interfase ASWC-1 hay tres puntos de interés: 1) LED de programación 2) Botón de restablecimiento 3) Cubierta del puerto de actualización (deslice para abrirla) Micro “B”...
  • Page 46 Información general A continuación se indican los colores de los cables del ASWC-1. Visite el sitio web de Axxess en www.axxessinterfaces.com para obtener información detallada sobre su vehículo específico y para saber cuáles colores de cables usar con la interfase ASWC-1. Pin 1 Rosa Pin 7 Azul/Rosa Pin 2 Blanco/Verde...

  • Page 47: Instalación Del Aswc-1

    Instalación del ASWC-1 Conexiones que se deben hacer Una vez que haya recolectado o impreso las “Instrucciones del vehículo con ASWC-1” sobre su vehículo específico en el sitio www.axxessinterface.com, está listo para instalar el ASWC-1. Nota: Si el cableado para su vehículo no está disponible en nuestro sitio web, necesitará...
  • Page 48 Instalación del ASWC-1 Conexiones que se deben hacer B. Para radios Metra OE: Conecte el cable Clave 1 (gris) del control en el volante con el cable marrón del ASWC-1. Aísle y encinte el cable marrón/blanco, no se utilizará. C. Para Kenwood o algunos JVC con cable del control en el volante azul/amarillo: Conecte el cable del control en el volante Kenwood/JVC con el cable marrón del ASWC-1.

  • Page 49: Programación

    Instalación del ASWC-1 Programación El ASWC-1 puede programarse de dos maneras diferentes. Puede programarse automáticamente por sí solo mediante el modo de detección automática o puede programarse manualmente (págs. 19 a 21). Se recomienda lo siguiente para la programación automática. Modo de detección automática: Información general El ASWC-1 tiene la capacidad de detectar automáticamente algunos vehículos y a cuál radio de mercado secundario está...
  • Page 50 Instalación del ASWC-1 Programación y no iluminarse durante aproximadamente 2 segundos. En este momento, no presione ningún botón. 5) Después de aproximadamente 2 segundos, habrá una serie de 7 parpadeos de color verde, algunos cortos y algunos largos. Los parpadeos largos representan los cables que son reconocidos por el ASWC-1.

  • Page 51: Remapeo De Los Botones Swc

    Instalación del ASWC-1 Remapeo de los botones SWC Digamos que tiene el ASWC-1 programado para su radio y ahora quiere cambiar la asignación de los botones para los controles del volante. Por ejemplo, le gustaría que el botón de buscar siguiente funcionara como silencio.

  • Page 52: Leyenda De Asignación De Botones

    Instalación del ASWC-1 Remapeo de los botones SWC Leyenda de asignación de botones 1. Subir volumen 8. Bajar prestablecido 2. Bajar volumen 9. Encendido 3. Buscar siguiente 10. Banda 4. Buscar anterior 11. Reproducir/Aceptar 5. Fuente/Modo 12. PTT (presionar para hablar) 6.

  • Page 53: Cambio De Tipo De Radio

    Instalación del ASWC-1 Cambio de tipo de radio 1) Después de 3 segundos de girar la llave a encendido, presione y mantenga presionado el botón de bajar volumen en el volante hasta que el foco LED en el ASWC-1 se encienda sin parpadear. 2) Suelte el botón de bajar volumen, el foco LED se apagará...

  • Page 54: Leyenda De Radio

    Instalación del ASWC-1 Cambio de tipo de radio Leyenda de radio 1. Eclipse (Tipo 1) 9. Valor 2. Kenwood 10. Clarion (Tipo 2) 3. Clarion (Tipo 1) 11. Metra OE 4. Sony and Dual 12. Eclipse (Tipo 2) 5. JVC 13.

  • Page 55: Instrucciones De Asignación Dual

    Instalación del ASWC-1 Instrucciones de asignación dual Nota: Los botones buscar siguiente y buscar anterior ya están configurados en subir prestablecido y bajar prestablecido al presionar y sostener el botón. 1) Encienda la ignición pero no encienda la marcha del vehículo. 2) Presione y sostenga el botón del volante al que desea asignar a una función de presionar y sostener, durante al menos 10 segundos hasta que el foco LED parpadee rápidamente de color verde.

  • Page 56: Leyenda De Asignación Dual

    Instalación del ASWC-1 Instrucciones de asignación dual Leyenda de asignación dual Número de botón Nueva acción del botónn No se permite No se permite Buscar siguiente Buscar anterior Modo/Fuente Silencio Subir prestablecido Bajar prestablecido Potencia Banda Reproducir/Aceptar Colgado Descolgado Aumentar ventilador Disminuir ventilador Aumentar temperatura Disminuir temperatura...

  • Page 57: Resolución De Problemas De Aswc-1 Modo De Detección Automática

    Resolución de problemas de ASWC-1 Modo de detección automática Si la función de detección automática se intentó y al final el foco LED no se encendió sin parpadear, sino que parpadeó continuamente; esto significa que el ASWC-1 no detectó el vehículo. Siga estos pasos para determinar qué...
  • Page 58 Resolución de problemas de ASWC-1 Modo de detección automática Nota: Si se usa un arnés precableado y ha intentado todos los pasos de resolución de problemas mencionados anteriormente, si foco LED del ASWC-1 aún no se enciende sin parpadear, retire el arnés precableado del ASWC-1 y use el arnés que venía con el ASWC-1.
  • Page 59 Resolución de problemas de ASWC-1 Modo de detección automática 3) Para los radios Kenwood, asegúrese de que el ASWC-1 muestre que se está usando un radio Kenwood, consulte leyenda del radio (pág. 21). Si al contrario la leyenda del radio muestra radio JVC, entonces consulte el cambio de tipo de radio (pág.

  • Page 60: Modo De Programación Manual

    Resolución de problemas de ASWC-1 Modo de programación manual Si su vehículo no se encuentra en la lista de la detección automática del ASWC-1 en el sitio web de Axxess, www.axxessinterfaces.com, es posible que pueda programar manualmente un vehículo sin comunicación de dados usando los siguientes pasos.
  • Page 61 Resolución de problemas de ASWC-1 Modo de programación manual 4) Ahora presione y mantenga presionado el botón de bajar volumen hasta que el foco LED se encienda sin parpadear. Suelte el botón de bajar volumen y el foco LED se apagará, ya quedó programado el botón de bajar volumen.

  • Page 62: Manual Programación Legend

    Resolución de problemas de ASWC-1 Modo de programación manual Nota: Si el número de parpadeos no coincide con el radio que ha instalado, consulte la sección de cambio de tipo de radio (pág. 13). 12) Presione y mantenga presionado el botón de bajar volumen hasta que el foco LED se ilumine sin parpadear.

  • Page 63: Restablecimiento De Los Ajustes Originales De Aswc-1

    Resolución de problemas de ASWC-1 Restablecimiento de los ajustes originales de ASWC-1 1) Encienda la ignición y espere 3 segundos. 2) Presione el botón de restablecimiento durante 3 segundos y luego suéltelo. 3) Consulte la sección de programación (páginas 8 y 9) para programar el ASWC-1.

  • Page 64: Retroalimentación Led

    Resolución de problemas de ASWC-1 Retroalimentación LED B. Retroalimentación LED del radio (indicada por el foco LED de color rojo en el ASWC-1) El 1er parpadeo del foco LED es para Eclipse (Tipo 1) El 2o parpadeo del foco LED es para Kenwood El 3er parpadeo del foco LED es para Clarion (Tipo 1) El 4o...
  • Page 65 Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP). US. PAT. NOS. 8014920 y 8214105 1-800-221-0932 AXXESSINTERFACES.COM © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION...
