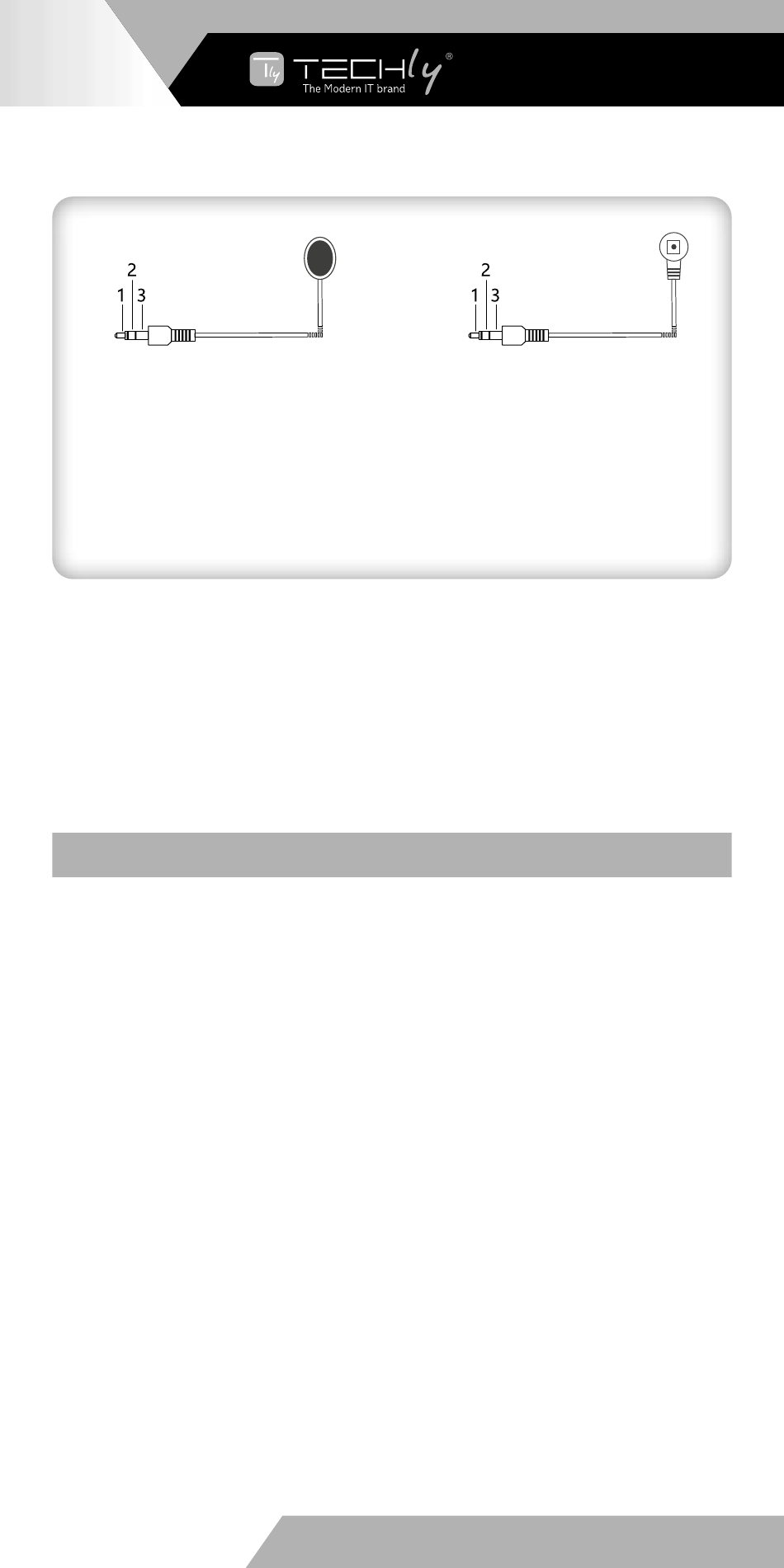

Guida IR
Blaster IR
1. Alimentazione
2. Segnale IR
3. Null
1) Il cavo di prolunga IR Blaster deve essere collegato alla porta IR OUT del
trasmettitore o ricevitore, il cavo di prolunga del ricevitore IR deve essere
collegato alla porta IR IN del trasmettitore o ricevitore
2) L'emettitore del cavo di prolunga IR blaster dovrebbe essere il più vicino
possibile alla finestra di ricezione IR del dispositivo sorgente
3) Puntare il telecomando verso l'estremità ricevente del cavo di prolunga del
ricevitore IR per azionarlo
CONFIGURAZIONE RS-232
Baud rate: 9600
Data bits: 8
Stop bits: 1
Parity: none
