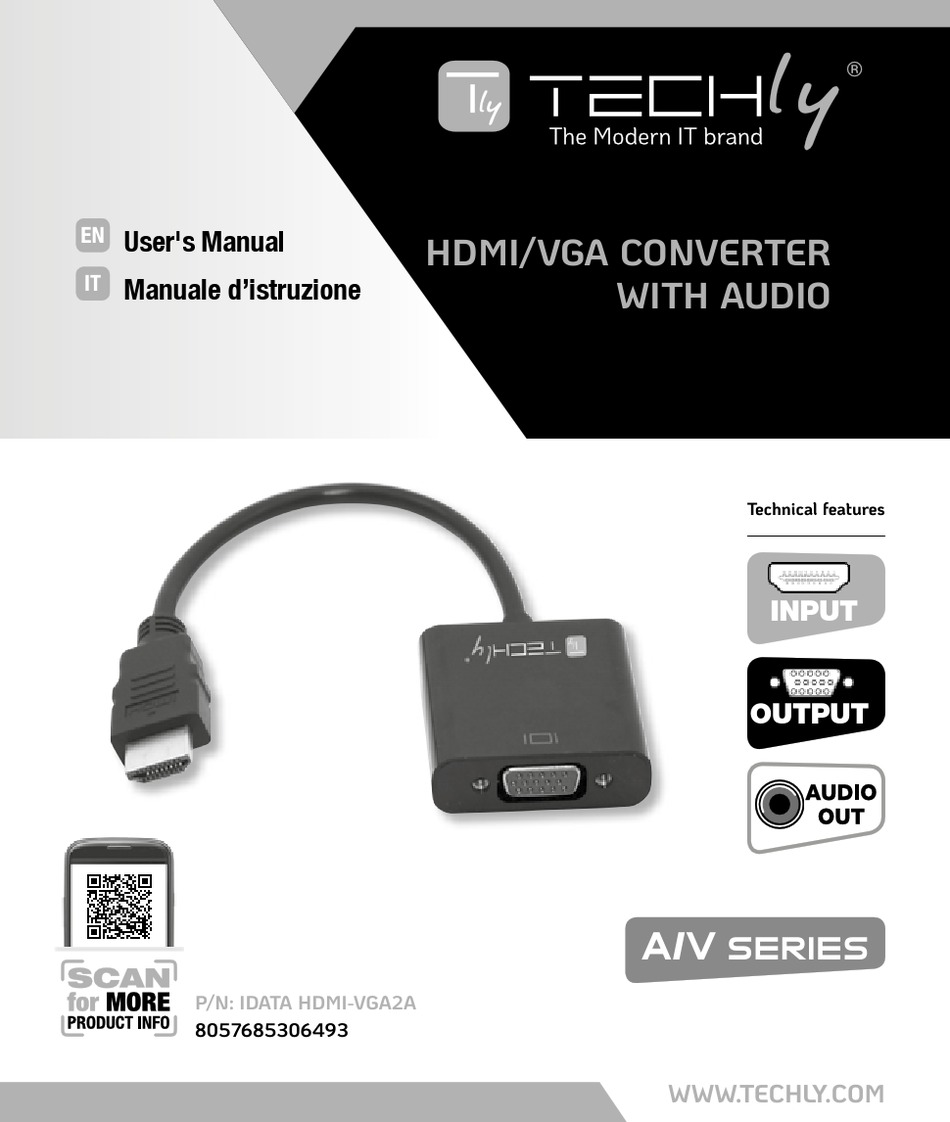

- Page 1 HDMI/VGA CONVERTER User's Manual WITH AUDIO Manuale d’istruzione Technical features INPUT INPUT INPUT OUTPUT OUTPUT OUTPUT series P/N: IDATA HDMI-VGA2A 8057685306493 WWW.TECHLY.COM...
-
Page 2: Table Of Contents
EN - 2 HDMI/VGA CONVERTER WITH AUDIO CONNECTION WITH AUDIO USER’S MANUAL TABLE OF CONTENTS 1.0 Introduction ..............................................2.0 Specifications ............................................3.0 Package Contents ......................................... 4.0 Panel Descriptions ....................................... 5.0 Connection and Operation ................................ 6.0 Safety Precaution and maintenance ......................WWW.TECHLY.COM... -
Page 3: Introduction
1.1 FEATURES This HDMI A male to VGA Adapter has many features that enable it to perform in a superior manner. Among those features you will find: • Easy to Use: Install in seconds, no need of setting. • Conversion: It can convert complete HDMI into VGA video. • Supports 165MHz/1.65Gbps per channel (6.75Gbps all channel) bandwidth for HDMI Input. • Supports Analogue Video output up to UXGA and 1080p with 10-bit DAC. WWW.TECHLY.COM... -
Page 4: Specifications
Power consumption (Max) Accessories Adapter User Manual Note: Specifications are subject to change without notice. 3.0 PACKAGE CONTENTS Before attempting to use this unit, please check the packaging and make sure the following items are contained in the shipping carton: • Main unit • User’s Manual 4.0 PANEL DESCRIPTIONS Please study the panel drawn below and become familiar with the signal input(s), output(s) and power requirements. HDMI A TYPE WWW.TECHLY.COM... -
Page 5: Connection And Operation
3. If the VGA Display connected doesn’t support interlaced resolution, it will have no image when the HDMI Source setting at 1080i, 480i or 567i. Our converter fully supports the above formats. These common problems are mainly caused by Displays not supporting these formats. 5.1 CONNECTION DIAGRAM HOME AMPLIFIER HEADSET HDMI SOURCES DISPLAY WWW.TECHLY.COM... -
Page 6: Safety Precaution And Maintenance
This product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products. With the CE sign, Techly ensures that the product is conformed to the basic European ®... - Page 7 IT - 7 CONVERTITORE DA HDMI A VGA CON AUDIO MANUALE D'ISTRUZIONE INDICE 1.0 Introduzione ..............................................2.0 Specifiche ................................................3.0 Contenuto della confezione ..............................4.0 Descrizione apparecchio ................................. 5.0 Collegamento e funzionamento .......................... 6.0 Precauzioni di sicurezza e manutenzione ................WWW.TECHLY.COM...
-
Page 8: Introduzione
Questo adattatore da HDMI a VGA con pigtail converte un segnale digitale HDMI in un segnale video analogico VGA. Quando si guarda un film o si gioca utilizzando un monitor VGA tradizionale o un proiettore, questo adattatore permette non solo di fruire di un’immagine in alta definizione ma anche di audio di elevata qualità. 1.1 CARATTERISTICHE Questo convertitore HDMI ha numerose caratteristiche che gli conferiscono prestazioni superiori. Tra queste caratteristiche troviamo: • Facile da usare: si installa in pochi secondi, non richiede configurazioni. • Conversione: può convertire l’ HDMI in VGA video. • Supporta larghezza di banda per ingresso HDMI di 165MHz/1.65Gbps per canale (6.75Gbps tutti i canali). • Supporta uscita video analogica fino a UXGA e 1080p con 10-bit DAC. WWW.TECHLY.COM... -
Page 9: Specifiche
45 mm x 14.5mm Peso (netto) 28 g Dati ambientali Temperatura d’esercizio Da 0° C a +70° C Umidità d’esercizio Da 10% a 85% RH (senza condensa) Temperatura di stoccaggio Da -10° C a +80° C Umidità di stoccaggio Da 5% a 95% RH (senza condensa) Alimentazione Alimentatore esterno Consumo di corrente (max) Accessori Manuale d’istruzione Nota: Le specifiche possono essere soggette a cambiamenti senza preavviso 3.0 CONTENUTO DELLA CONFEZIONE Prima di utilizzare l’apparecchio, verificate cortesemente che le seguenti parti siano incluse nella confezione: • Unità principale • Manuale d’istruzione 4.0 DESCRIZIONE APPARECCHIO Esaminate con cura l’immagine riprodotta qui sotto per acquisire familiarità con l’ingresso del segnale, l’uscita e i requisiti di alimentazione HDMI A TYPE WWW.TECHLY.COM... -
Page 10: Collegamento E Funzionamento
HDMI si setterà a 1080i, 480i o 567i. Il nostro convertitore supporta completamente i formati sopra indicati. Questi problemi comuni sono principalmente causati dai monitor che non supportano questi formati. 5.1 SCHEMA DI COLLEGAMENTO HOME AMPLIFIER HEADSET HDMI SOURCES DISPLAY WWW.TECHLY.COM... -
Page 11: Precauzioni Di Sicurezza E Manutenzione
Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme e direttive ® europee richieste. - Page 12 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
