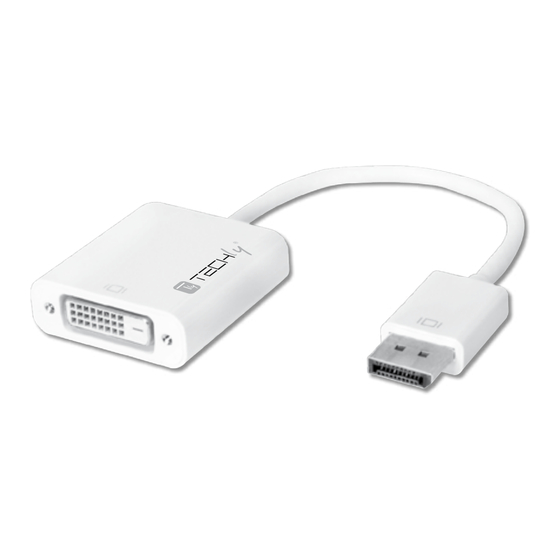

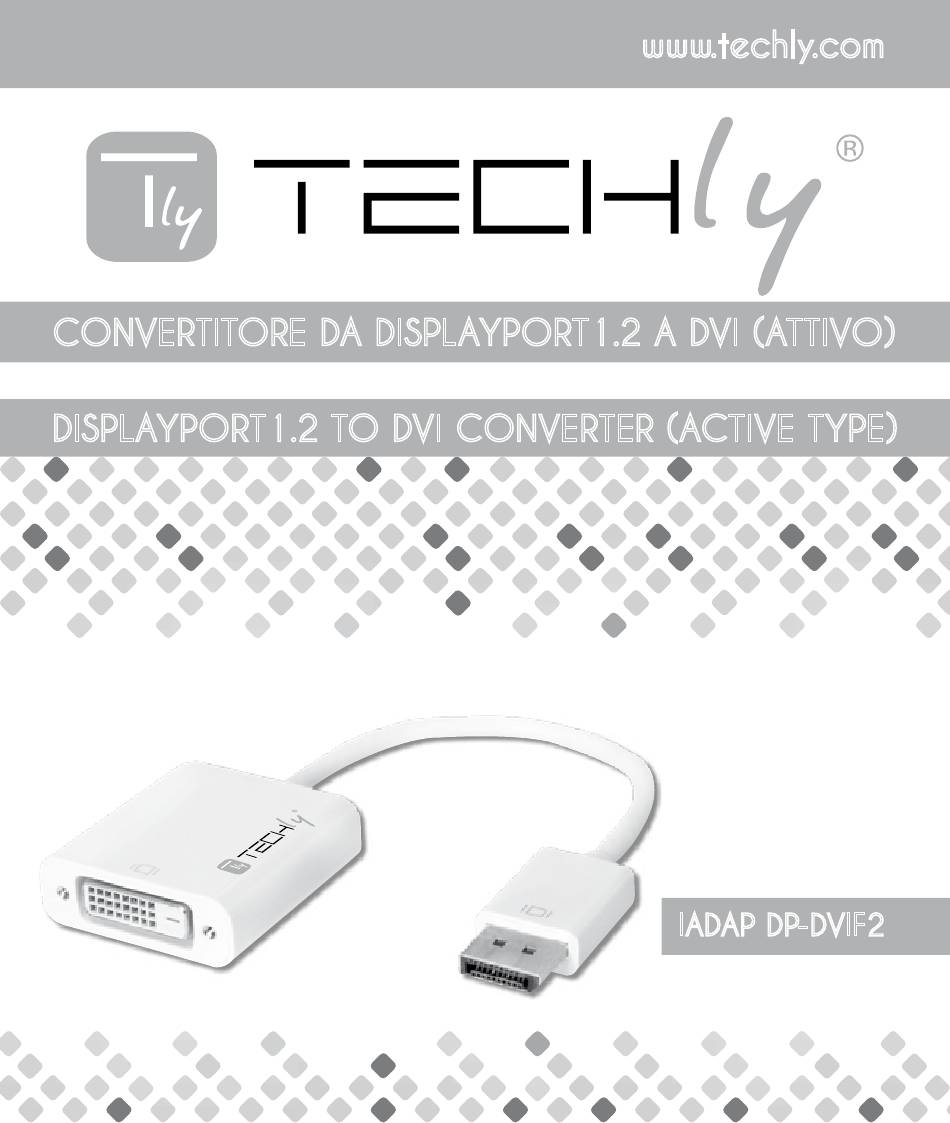

- Page 1 CONVERTITORE DA DISPLAYPORT1.2 A DVI (ATTIVO) DISPLAYPORT1.2 TO DVI CONVERTER (ACTIVE TYPE) Manuale d’istruzione User’s manual IADAP DP-DVIF2...
-
Page 2: Table Of Contents
CONVERTITORE DA DISPLAYPORT1.2 A DVI MANUALE D'ISTRUZIONE INDICE 1.0 Introduzione ..............................................2.0 Specifiche ................................................3.0 Contenuto della confezione ..............................4.0 Descrizione apparecchio ................................. 5.0 Collegamento e funzionamento ..........................6.0 Precauzioni di sicurezza e manutenzione ................ -
Page 3: Introduzione
CONVERTITORE DA DISPLAYPORT1.2 A DVI CONVERTITORE DA DISPLAYPORT1.2 A DVI (ATTIVO) Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenete sempre a disposizione il presente manuale per ulteriori esigenze future. -
Page 4: Specifiche
CONVERTITORE DA DISPLAYPORT1.2 A DVI 2.0 SPECIFICHE Ingresso/Uscita segnale Ingresso segnale Video 5 Volts p-p (TTL) Maximum Single Link Range 1920x1080P Uscita video Ingresso: DisplayPort Maschio 20pin Connettore ingresso/ uscita Uscita: DVI Femmina (24+1) Frequenza operativa Range di frequenza verticale 50/60 Hz Larghezza di banda video 1.62Gbps/2.7Gbps Risoluzione (HDTV) Non in modalità 3D Fino a 1920x1080@60HZ Modalità 3D Non supportata Informazioni fisiche Peso (netto) 14 g Informazioni ambientali Temperatura d’esercizio Da 0° a +70°... -
Page 5: Collegamento E Funzionamento
CONVERTITORE DA DISPLAYPORT1.2 A DVI 5.0 COLLEGAMENTO E FUNZIONAMENTO 1) Collegare il connettore DisplayPort maschio al connettore DisplayPort della sorgente. 2) Collegare il connettore DVI femmina allo schermo tramite un cavo DVI Maschio/Maschio. Attenzione: Inserire / Estrarre il cavo con delicatezza. 5.1 SCHEMA DI COLLEGAMENTO DISPLAY CONVERTITORE DA DISPLAYPORT1.2 a DVI... -
Page 6: Precauzioni Di Sicurezza E Manutenzione
Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme e direttive ®... - Page 7 DISPLAYPORT1.2 TO DVI CONVERTER USER’S MANUAL TABLE OF CONTENTS 1.0 Introduction ..............................................2.0 Specifications ............................................3.0 Package Contents ......................................... 4.0 Panel Descriptions ....................................... 5.0 Connection and Operation ..............................6.0 Safety Precaution and maintenance ....................
-
Page 8: Introduction
DISPLAYPORT1.2 TO DVI CONVERTER DISPLAYPORT1.2 TO DVI CONVERTER (ACTIVE TYPE) Dear customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. 1.0 INTRODUCTION This is a DisplayPort 1.2 to DVI signal format cable for interfacing next generation DisplayPort based on PC and notebook computers with high definition displays. The DisplayPort to DVI Adapter... -
Page 9: Specifications
DISPLAYPORT1.2 TO DVI CONVERTER 2.0 SPECIFICATIONS Signal Inputs/Output Input Video Signal 5 Volts p-p (TTL) Maximum Single Link Range 1920x1080P Output Video Input: DisplayPort Male 20pin Input/Output Connector Output: DVI Female (24+1) Operating Frequency Vertical Frequency Range 50/60 Hz Video Amplifier Bandwidth 1.62Gbps/2.7Gbps Resolutions(HDTV) No 3D mode Up to 1920x1080@60HZ 3D mode Not supported Physical information Weight (net) Environmental Operating Temperature 0° C to +70° C Operating Humidity 10% to 85% RH (no condensation) -
Page 10: Connection And Operation
DISPLAYPORT1.2 TO DVI CONVERTER 5.0 CONNECTION AND OPERATION 3) Connect the DisplayPort male to DisplayPort source device. 4) Connect the DVI female to display by DVI M/M cable. Attention: Insert / Extract cable gently. 5.1 CONNECTION DIAGRAM DISPLAY DISPLAYPORT1.2 TO DVI CONVERTER... -
Page 11: Safety Precaution And Maintenance
There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European ®... - Page 12 www.techly.com...
