Safety • Assembly • Operation • Adjustment • Maintenance • Troubleshooting • Parts Lists • Warranty
OPERATOR'S MANUAL

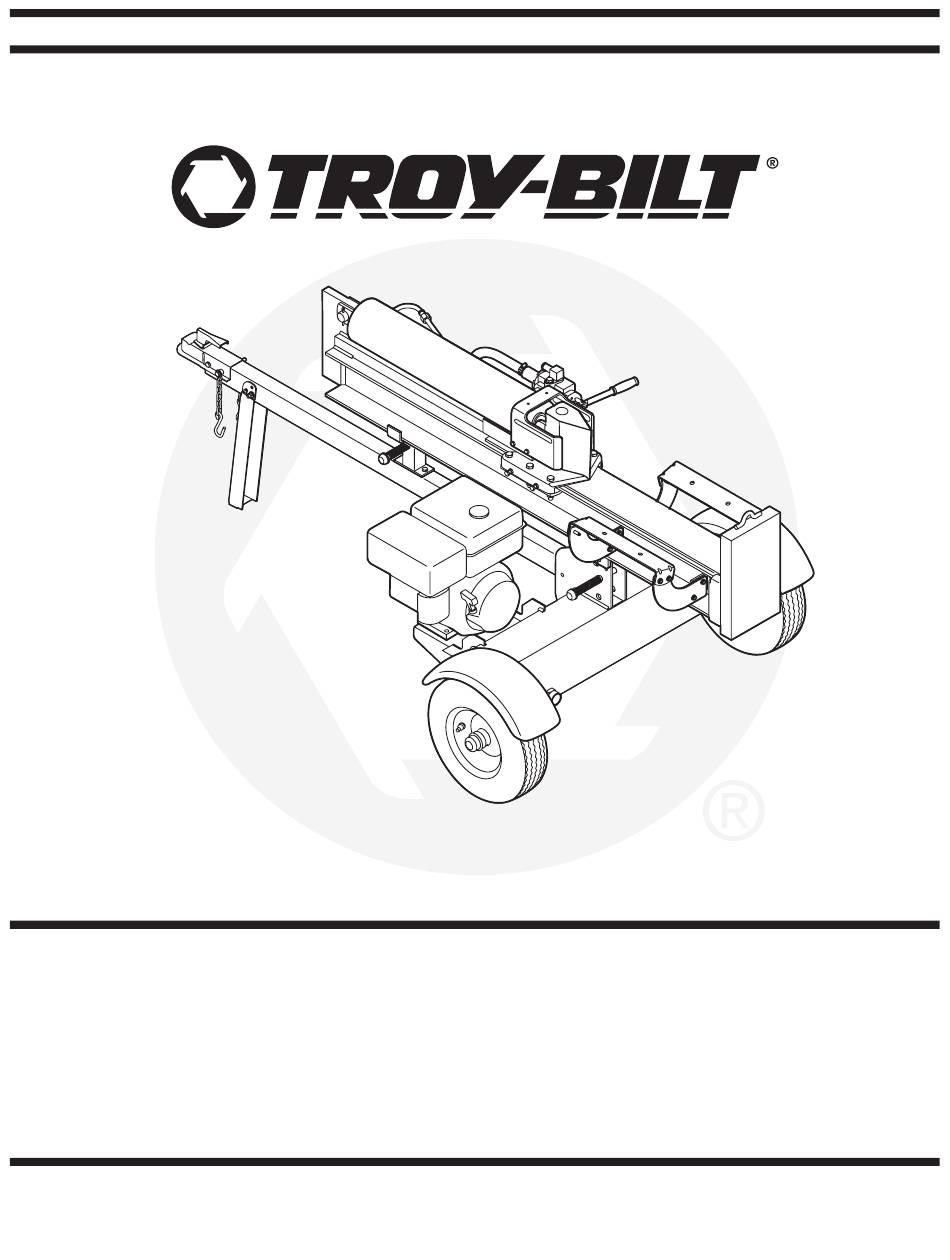

Log Splitter — Model LS33TB
IMPORTANT
READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION
Warning: This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, brush-
covered or grass-covered land unless the engine's exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).
If a spark arrester is used, it should be maintained in effective working order by the operator. In the State of California the above is required by law
(Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands. A spark arrester
for the muffler is available through your nearest engine authorized service dealer or contact the service department, P.O. Box 361131 Cleveland,
Ohio 44136-0019.
FORM NO. 769-00089F
PRINTED IN U.S.A.
MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
5/22/2007

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Troy-Bilt LS33TB

Summary of Contents for Troy-Bilt LS33TB

  • Page 1 Safety • Assembly • Operation • Adjustment • Maintenance • Troubleshooting • Parts Lists • Warranty OPERATOR’S MANUAL Log Splitter — Model LS33TB IMPORTANT READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION Warning: This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, brush- covered or grass-covered land unless the engine’s exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).

  • Page 2: Table Of Contents

    P. O. BOX 3 6 1 1 3 1 www.troybilt.com CLEVELAND, OH 44136 Customer Support Department or your Troy-Bilt service dealer. 330-558-7220 800-828-5500 Please do NOT return the unit to the retailer from which it was purchased, without first contacting Customer Support.

  • Page 3: Safety Labels

    Safety Labels Found On Your Log Splitter Safety Labels WARNING DO NOT remove safety (or any) labels from log splitter for any reason.

  • Page 4: Safe Operation Practices

    WARNING: Engine Exhaust, some of its constituents, and certain vehicle compo- nents contain or emit chemicals known to State of California to cause cancer and birth defects or other reproductive harm. DANGER: This machine was built to be operated according to the rules for safe operation in this Safe manual.
  • Page 5 15. This machine should not be towed on any street, f. Never overfill the fuel tank. Fill tank to no more highway or public road without checking the existing than 1/2 inch below bottom of filler neck to provide federal, state, or local vehicle requirements. Any space for fuel expansion.

  • Page 6: Setting Up Your Log Splitter

    WARNING: Use extreme caution unpacking this machine. Some components are very heavy and will require additional people or mechanical handling equipment. Setting Up IMPORTANT: Your log splitter may be shipped with motor oil in the engine. You MUST check the oil level before Your Log operating.
  • Page 7 Attaching The Hitch Assembly 1. Remove the hardware assembled on the hitch as- sembly and place the hitch on the end of the tongue. 2. Insert hex bolt through flat washer, end of safety chain, and then rear hitch hole. Pivot the end of safety chain so it faces the ball end of hitch.
  • Page 8 Attaching The Tongue 1. Remove the two hex bolts and lock nuts on the front of the reservoir tank. 2. Place the tongue in position and secure with hardware just removed. See Figure 3-6. 3. Remove the reservoir tank from the blocks. Setting Up Attaching Beam To Reservoir Tank Your Log...
  • Page 9 Pressure Hose The pressure hose is attached to the control valve. Pressure Hose 1. Route the hose between the beam and the tongue. 2. Secure the pressure hose to the adapter on the top of the pump. See Figure 3-9. Return Hose Setting Up The return hose is attached to the top of the control valve.
  • Page 10 3. The log splitter may have been shipped with hydraulic Vented Dipstick fluid in the reservoir tank. If not, fill the reservoir tank with hydraulic fluid included with this unit (if equipped) or approved fluids which include Dexron® III / Mercon®...
  • Page 11 8. Use control handle to engage the wedge to the farthest extended position. Then retract the wedge. 9. Refill tank as specified on the dipstick. ADD OIL BEFORE 10. Extend and retract the wedge 12 complete cycles OPERATING! to remove trapped air in the system (the system is “self-bleeding”).

  • Page 12: Operating Your Log Splitter

    Know Your Log Splitter Control Cylinder Handle Dislodger Operating Wedge Your Log Splitter Beam Log Cradle Assembly Tongue Jack Stand IMPORTANT Your log splitter may Vertical be shipped with motor Beam Lock oil in the engine. You MUST check the oil level before operat- ing.
  • Page 13 Control Handle The control handle has three positions. See Figure 4-2. • FORWARD: Move control handle FORWARD or DOWN to move wedge to split wood. NOTE: Control handle will return to neutral position as soon as handle is released. (Forward Position only) To return Operating wedge...
  • Page 14 Control Handle 1. Move control handle FORWARD or DOWN to split wood. 2. Release the control handle to stop the wedge move- ment. 3. Move control handle BACK or UP to return the wedge. Operating Log Dislodger The log dislodger is designed to remove any partially Your Log split wood from the wedge.
  • Page 15 6. Use a flexible “spider” type coupling between engine and pump drive shafts. 7. Keep hoses clear and unblocked. 8. Bleed air out of hoses before operating. 9. Flush and clean hydraulic system before restarting after servicing. Operating 10. Use “pipe dope” on all hydraulic fittings. Your Log 11.

  • Page 16: Maintaining Your Log Splitter

    Gib Adjustment Periodically remove and replace the “gibs” (spacers) between the wedge assembly and the back plate. NOTE: The gibs may be rotated and/or turned over for even wear. Maintaining 1. Loosen the lock nuts under each back plate and slide the gibs out.
  • Page 17 Hydraulic Fluid and Inlet Filter • Check the hydraulic fluid level in the log splitter reservoir tank before each use. Maintain fluid level within the range specified on the dipstick at all times. • Change the hydraulic fluid in the reservoir every 100 hours of operation.
  • Page 18 6. Install pump coupling half and key on pump shaft. Rotate coupling half until set screw faces down. Do not tighten set screw. 7. Install nylon “spider” onto engine coupling half. 8. Align pump coupling half with nylon “spider” by rotat- .0600 ing engine using starter handle.
  • Page 19 Storing Your Log Splitter 4. Start the engine and let it run until the fuel lines and carburetor are empty. Prepare your log splitter for storage at the end of the season or if the log splitter will not be used for 30 days or 5.

  • Page 20: Troubleshooting

    Problem Cause Remedy 1. Connect wire to spark plug. Engine fails to start 1. Spark plug wire disconnected. 2. Fill tank with clean, fresh gasoline. 2. Fuel tank empty or stale fuel. 3. Move choke to CHOKE position. 3. Choke, if equipped, not in CHOKE position.
  • Page 21 Problem Cause Remedy Slow cylinder shaft 1. Gear sections damaged. 1.See authorized service dealer. speed while extending 2. Excessive pump inlet vacuum. 2. Make certain pump inlet hoses are clear and unblocked-use short, and retracting. large diameter inlet hoses. 3.See authorized service dealer. 3.
  • Page 22 Model Series LS 33 TB 31 78...
  • Page 23 Ref. Part No. Description Ref. Part No. Description 781-04180 Log Tray Bracket 737-0348A Vented Dipstick 710-0376 Hex Screw, 5/16-18 x 1.00 781-2496A Fender 781-04179 Log Tray Bracket 736-0371 Flat Washer, .343 x .880 x .062 Parts List 710-0650 Self-tap Screw, 5/16-18 x .875 710-0602 Self-tap Screw, 5/16-18 x 1.00 719-0550A...

  • Page 24: Warranty

    MANUFACTURER’S LIMITED WARRANTY FOR The limited warranty set forth below is given by Troy-Bilt LLC with c. Routine maintenance items such as lubricants, filters, blade respect to new merchandise purchased and used in the United States sharpening, tune-ups, brake adjustments, clutch adjustments,...
  • Page 25 Seguridad • Montaje • Operación • Ajustes • Mantenimiento • Solución de problemas • Lista de piezas • Garantía MANUAL DEL OPERADOR Divisor de Tronco — Modela LS33TB IMPORTANTE LEA CON ATENCIÓN LAS REGLAS DE SEGURIDAD E INSTRUCCIONES ANTES DEL FUNCIONAMIENTO Advertencia: Esta unidad está...
  • Page 26 Para encontrar el número de modelo párese detrás TROY-BILT LLC de la unidad y mire hacia abajo, en el tanque hidráulico. Esta P. O. BOX 3 6 1 1 3 1 información será...

  • Page 27: Etiquetas De Seguridad

    Etiquetas de seguridad que se encuentran en la máquina rompetroncos Etiquetas Seguridad ADVERTENCIA NO retire las etiqu- etas de seguridad (ni ninguna etiqueta) de la máquina rompetroncos por ninguna razón.

  • Page 28: Prácticas De Operación Seguras

    ADVERTENCIA:El escape del motor de este producto, algunos de sus componentes y algunos componentes del vehículo contienen o liberan sustancias químicas que el estado de California considera que pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos. PELIGRO:Esta máquina fue construida para ser operada de acuerdo con las reglas de seguridad conteni- das en este manual.
  • Page 29 miento. del combustible. 15. Esta máquina no se debe remolcar en ninguna calle, g. Vuelva a colocar la tapa de la gasolina y ajústela bien. ruta o camino público sin verificar los requisitos h. Limpie el combustible que se haya derramado sobre aplicables a los vehículos según las reglamentaciones el motor y el equipo y mueva la máquina a otra área.

  • Page 30: Configuración De La Máquina Rompetroncos

    ADVERTENCIA: Tenga mucho cuidado al desembalar esta máquina. Algunos componentes son muy pesados y es necesario que colaboren varias personas o que se use equipo de manipulación mecánico. IMPORTANTE: Su máquina rompetroncos se envía Configuración con aceite en el motor. Usted DEBE controlar el nivel de la máquina de aceite antes de hacer funcionar la máquina.
  • Page 31 4. Inserte los pernos hexagonales a través de los orificios superiores en la parte inferior de las ménsulas de montaje y gato ajustable. Asegure con las tuercas de seguridad. 5. El gato ajustable se eleva girando el arranque en sentido de las agujas del reloj y se baja girando en sentido contrario a las agujas del reloj.
  • Page 32 Acople de la lengüeta 1. Retire los dos pernos hexagonales y tuercas de seguridad de la parte frontal del tanque del depósito. 2. Coloque la lengüeta en posición y asegure con la ferretería recién extraída. Vea la Figura 3-6. 3. Retire el tanque del depósito de los bloques. Configuración Acople de la vigueta al tanque del depósito de la máquina...
  • Page 33 Manguera de presión La manguera de presión se acopla a la válvula de control. Manguera de presión 1. Enrute la manguera entre la vigueta y la lengüeta. 2. Asegure la manguera de presión al adaptador en la parte superior de la bomba. Vea la Figura 3-9. Manguera de retorno Configuración La manguera de retorno se acopla a la parte superior de...
  • Page 34 3. La máquina rompetroncos puede haber sido enviada con fluido hidráulico dentro del tanque de depósito. De no ser así, llene el tanque de depósito con el fluido hidraúlico incluido en esta unidad (en caso de haber) o con fluidos aprobados, los cuales incluyen el fluido para transmisiones automáticas Dexron®...
  • Page 35 8. Use la manija de control para enganchar la cuña en la posición de extensión máxima. Luego retraiga la cuña. ¡AGREGUE ACEITE ADD OIL BEFORE 9. Vuelva a llenar el tanque según lo especificado en la ANTES DE PONER EN OPERATING ! varilla de nivel.

  • Page 36: Funcionamiento De La Máquina Rompetroncos

    Información para conocer la máquina cortadora de madera Cilindro Liberador de la Manija de control madera Montaje de la Funcionamiento vigueta de la máquina rompetroncos Bastidor de troncos Cuña IMPORTANTE Lengüeta Es posible que su máquina rompetroncos se envíe con aceite en el motor.
  • Page 37 Manija de control La manija de control tiene tres posiciones Vea la Figura 4-2. • AVANCE: Mueva la manija de control FORWARD (hacia adelante) o DOWN (abajo) para mover la cuña para cortar madera. NOTA: La manija de control vuelve a la posición neutral Para volver la cuña a su lugar inmediatamente después de que se la suelta.
  • Page 38 Manija de control 1. Mueva la manija de control HACIA ADELANTE o HACIA ABAJO para cortar la madera. 2. Suelte la manija de control para detener el movimiento de la cuña. 3. Mueva la manija de control HACIA ATRÁS o HACIA ARRIBA para que regrese la cuña.
  • Page 39 6. Use un acoplamiento tipo “araña” flexible entre los ejes de accionamiento de la bomba y el motor. 7. Mantenga las mangueras limpias y destapadas. 8. Purgue el aire de las mangueras antes del uso. 9. Enjuague y limpie el sistema hidráulico antes de volver a arrancar la máquina después del mantenimiento.

  • Page 40: Mantenimiento De La Máquina Rompetroncos

    Ajuste del retenedor Periódicamente retire y cambie los “retenedores” (sepa- radores) entre el montaje de la cuña y el contraplato. NOTA: Los retenedores se pueden rotar y/o girar para un desgaste parejo. Mantenimiento 1. Afloje las tuercas de seguridad que se encuentran de la máquina debajo de cada contraplato y deslice los retenedores rompetroncos...
  • Page 41 Fluido hidráulico y filtro de entrada • Controle el nivel de fluido hidráulico del depósito de la máquina rompetroncos antes de usarla. Siempre mantenga el nivel de fluido dentro del rango especifi- cado en la varilla indicadora. Mantenimiento • Cambie el fluido hidráulico del depósito cada 100 horas de funcionamiento.
  • Page 42 6. Instale el medio acoplamiento de la bomba y ajústelo sobre el eje de la bomba. Rote el medio acoplamiento hasta que el tornillo de fijación mire hacia abajo. No apriete el tornillo de fijación. 7. Instale la “araña” de nylon en el medio acoplamiento del motor.
  • Page 43 Almacenamiento de la máquina rom- 4. Encienda el motor y déjelo funcionar hasta que las líneas de combustible y el carburador estén vacíos. petroncos Prepare la máquina rompetroncos para su almace- 5. Retire la bujía de encendido. Sosteniendo un trapo namiento al finalizar la temporada o si la unidad no se sobre el orificio del cilindro, vierta aproximadamente utilizará...

  • Page 44: Solución De Problemas

    Problema Cause Solución El motor no arranca 1. Se ha desconectado el cable de la bujía. 1. Conecte el cable a la bujía. 2. El depósito de combustible está vacío o el 2. Llene el tanque con gasolina limpia y combustible se ha echado a perder.
  • Page 45 Problema Cause Solución Velocidad lenta del eje 1. Hay partes de los engranajes dañadas. 1. Consulte al distribuidor autorizado para el mantenimiento. del cilindro durante la 2. Vacío excesivo en la entrada de la bomba. 2. Asegúrese de que las mangueras de extensión o retracción.

  • Page 46: Lista De Partes Ilustrada

    Modelo LS 33 TB 31 78...
  • Page 47 Ref. Part No. Description Ref. Part No. Description 781-04180 Soporte de depósito de madera 737-0348A Varilla venteada 710-0376 Perno hexagonal, 5/16-18 x 1.00 781-2496A Guardabarros 781-04179 Bandeja de madera 736-0371 Arandela plana .343 x .880 x .062 Lista de 710-0650 Tornillo TT, 5/16-18 x.875 710-0602 Tornillo TT de 5/16-18 x 1.00...
  • Page 48 Para localizar al distribuidor en su área, busque en las páginas perjuicios incidentales o directos, o las limitaciones sobre la duración de las amarillas de su localidad o contacte a Troy-Bilt LLC al Apartado Postal garantías implícitas por lo que las exclusiones o limitaciones mencionadas 361131, Cleveland, Ohio 44136-0019, o llame al 1-866-840-6483 o anteriormente pueden no serle de aplicación.
