See also: Operator's Manual

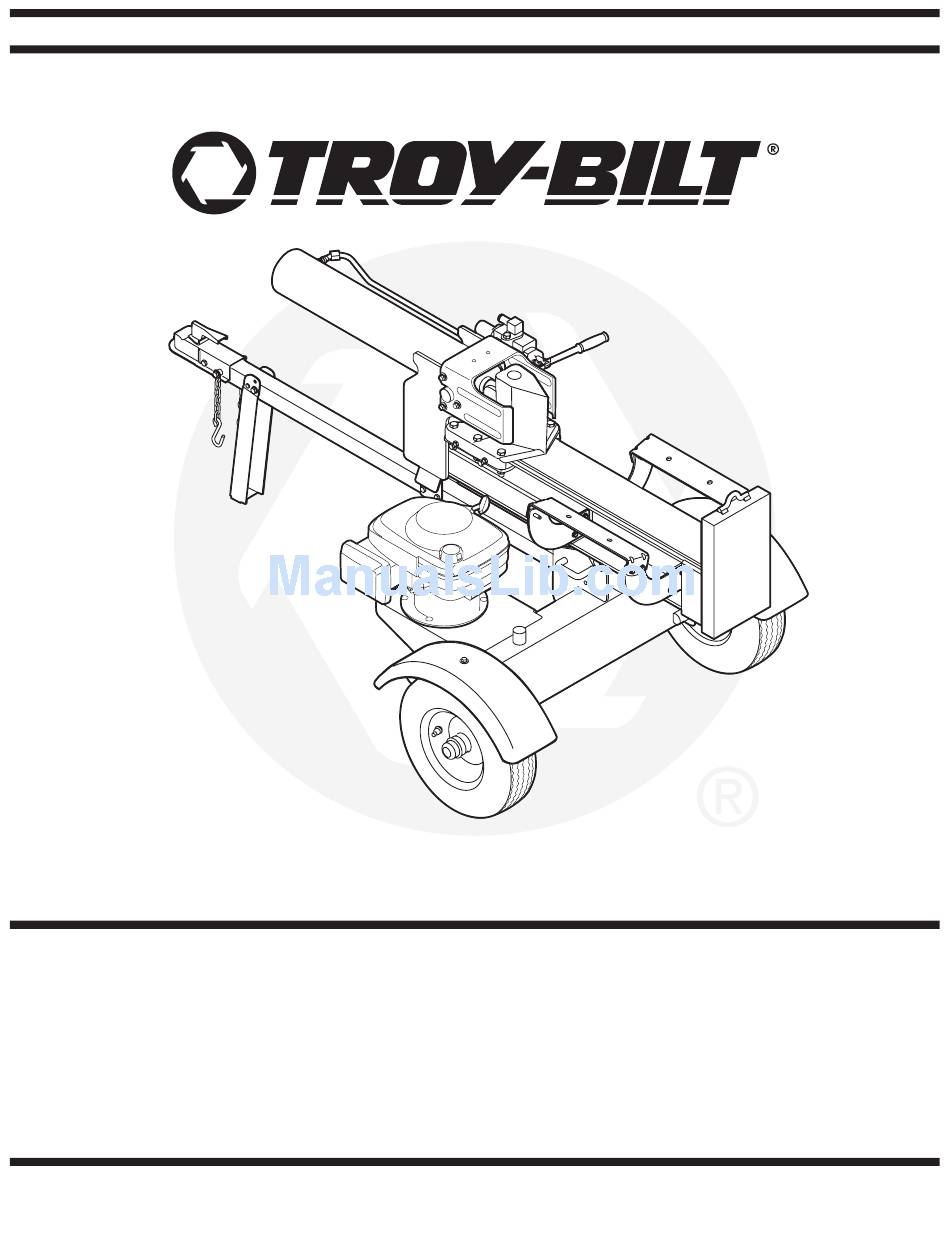

Safety • Assembly • Operation • Adjustments • Maintenance • Troubleshooting • Parts Lists • Warranty
OPERATOR'S MANUAL
READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION
Warning: This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, brush-
covered or grass-covered land unless the engine's exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).
If a spark arrester is used, it should be maintained in effective working order by the operator. In the State of California the above is required by law
(Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands. A spark arrester
for the muffler is available through your nearest engine authorized service dealer or contact the service department, P.O. Box 361131 Cleveland,
Ohio 44136-0019.
PRINTED IN U.S.A
LS 27 TB — Log Splitter
IMPORTANT
MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
FORM NO. 769-00088F
04/25/2007

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LS 27 TB and is the answer not in the manual?

Questions and answers

Related Manuals for Troy-Bilt LS 27 TB

Summary of Contents for Troy-Bilt LS 27 TB

  • Page 1 P.O. Box 361131 Cleveland, Ohio 44136-0019. MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019 PRINTED IN U.S.A MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019 LS 27 TB — Log Splitter IMPORTANT FORM NO. 769-00088F 04/25/2007...

  • Page 2: Table Of Contents

    If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of this unit, you can seek help from the experts. Choose from the options below: 1. Visit www.troy-bilt.com. Click on the Support tab and then follow the appropriate links under the Customer Support menu option.

  • Page 3: Safety Labels

    Safety Labels Found On Your Log Splitter Safety Labels WARNING DO NOT remove safety (or any) labels from log splitter for any reason.

  • Page 4: Safe Operation Practices

    DANGER: This machine was built to be operated according to the rules for safe operation in this Safe manual. As with any type of power equipment, carelessness or error on the part of the operator can result in serious injury. This machine is capable of amputating hands and feet and throwing objects. Operation Failure to observe the following safety instructions could result in serious injury or death.

  • Page 5: Maintenance And Storage

    f. Never overfill the fuel tank. Fill tank to no more than 1/2 inch below bottom of filler neck to provide space for fuel expansion. g. Replace gasoline cap and tighten securely. h. If gasoline is spilled, wipe it off the engine and equipment.

  • Page 6: Setting Up Your Log Splitter

    Setting Up Your Log Splitter WARNING Use extreme cau- tion unpacking this machine. Some components are very heavy and will require additional people or mechanical handling equipment. NOTE: This Operators Manual covers a range of product specifications for various models. Characteristics and features discussed and/or illustrated in...

  • Page 7: Preparing The Log Splitter

    3. Disconnect the log cradle from the beam on the side of the control valve. See Figure 3-5. 4. Lift and slide the cylinder up to the top of beam and into the weld brackets. See Figure 3-6. 5. Attach the dislodger over the wedge assembly and secure with hardware, previously removed, to the weld brackets.

  • Page 8: Operating Your Log Splitter

    Operating Your Log Splitter Tongue WARNING IMPORTANT Your log splitter may be shipped with motor oil in the engine. You MUST check the oil level before operat- ing. Be careful not to overfill. Beam Locks These two locks, as their name suggests, are used to secure the beam in the horizontal or the vertical position.

  • Page 9: Stopping Engine

    Control Handle The control handle has three positions. See Figure 4-2. • FORWARD: Move control handle FORWARD or DOWN to move wedge to split wood. NOTE: Control handle will return to neutral position as soon as handle is released.(Forward Position only) •...

  • Page 10: Log Dislodger

    Operating Your Log Splitter WARNING Never remove partially split wood from the Before Each Use wedge with your 1. Remove the dipstick and check hydraulic fluid level. hands. Fingers may be- Refill if necessary. Approved fluids include Dexron® III / Mercon® III automatic transmission fluid, a come trapped between 10 Weight AW hydraulic oil or Pro-Mix™...

  • Page 11: Transporting The Log Splitter

    7. Keep hoses clear and unblocked. 8. Bleed air out of hoses before operating. 9. Flush and clean hydraulic system before restarting after servicing. 10. Use “pipe dope” on all hydraulic fittings. 11. Allow time for warm-up before splitting wood. 12.

  • Page 12: Maintaining Your Log Splitter

    Adjustment Maintaining Bolt Your Log Splitter WARNING Do not at any time make any adjustments without first stopping engine, disconnecting spark plug wire, and grounding it against Wedge Assembly Adjustment the engine. Always As normal wear occurs and there is excessive “play” wear safety glasses between the wedge and beam, adjust the bolts on the during operation or...

  • Page 13: Flexible Pump Coupler

    Hydraulic Fluid and Inlet Filter • Check the hydraulic fluid level in the log splitter reservoir tank before each use. Maintain fluid level within the range specified on the dipstick at all times. • Change the hydraulic fluid in the reservoir every 100 hours of operation.
  • Page 14 Maintaining Your Log Splitter IMPORTANT: Never hit the engine shaft in any manner, as a blow will cause permanent damage to the engine. WARNING 1. Remove three nuts that secure the pump to the coupling shield. Two nuts are at the bottom corners Excessive pressure and one is in the top center.

  • Page 15: Storing Your Log Splitter

    Storing Your Log Splitter Prepare your log splitter for storage at the end of the season or if the log splitter will not be used for 30 days or more. WARNING: Never store machine with fuel in the fuel tank inside of building where fumes may reach an open flame or spark, or where ignition sources are present such as hot water and space...

  • Page 16: Troubleshooting

    Problem Engine fails to start Trouble Shooting Engine runs erratic For repairs beyond the minor adjust- ments listed here, contact an authorized service dealer. Engine Overheats Hydraulic Problem Cylinder rod will not Trouble Shooting Cause 1. Spark plug wire disconnected. 2.
  • Page 17 Problem Slow cylinder shaft 1. Gear sections damaged. speed while extending 2. Excessive pump inlet vacuum. and retracting. 3. Slow engine speed. 4. Damaged relief valve. 5. Incorrect oil level. 6. Contaminated oil. 7. Directional valve leaking internally. 8. Internally damaged cylinder. 1.
  • Page 18 Model LS 27 TB...

  • Page 19: Parts List

    Ref. Part No. Description 718-0769A Hydraulic Cylinder 727-04166 Hydraulic Tube 710-1018 Hex Cap Screw 1/2-20 x 2.75 737-0192 90 Degree Solid Adapter 718-0481A Control Valve 737-0153 Return Elbow 737-0238 Nipple Pipe 1/2-14 710-1806 Hex Cap Screw 1/2-13 x 3.25 719-0550A Wedge Assembly 10.

  • Page 20: Warranty

    MANUFACTURER’S LIMITED WARRANTY FOR The limited warranty set forth below is given by Troy-Bilt LLC with respect to new merchandise purchased and used in the United States and/or its territories and possessions, and by MTD Products Limited with respect to new merchandise purchased and used in Canada and/or its territories and possessions (either entity respectively, “Troy-Bilt”).

  • Page 21: Manual Del Operador

    Seguridad • Montaje • Operación • Ajustes • Mantenimiento • Solución de problemas • Lista de piezas • Garantía MANUAL DEL OPERADOR LS 27 TB — Máquina rompetroncos IMPORTANTE LEA CON ATENCIÓN LAS REGLAS DE SEGURIDAD E INSTRUCCIONES ANTES DEL FUNCIONAMIENTO Advertencia: Esta unidad está...

  • Page 22: Asistencia Al Cliente

    Elija entre las opciones que se presentan a continuación: 1. Visite www.troy-bilt.com. Haga clic en la lengüeta de soporte y siga los enlaces adecuados dentro de la opción del menú de Asistencia al Cliente.

  • Page 23: Etiquetas De Seguridad

    Etiquetas de seguridad que se encuentran en la máquina rompetroncos Etiquetas Seguridad ADVERTENCIA NO retire las etiqu- etas de seguridad (ni ninguna etiqueta) de la máquina rompetroncos por ninguna razón.

  • Page 24: Prácticas De Operación Seguras

    PELIGRO:Esta máquina fue construida para ser operada de acuerdo con las reglas de seguridad conteni- das en este manual. Al igual que con cualquier tipo de equipo motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar manos y pies y de arrojar Prácticas objetos con gran fuerza.

  • Page 25: Mantenimiento Y Almacenamiento

    del combustible. g. Vuelva a colocar la tapa de la gasolina y ajústela bien. h. Limpie el combustible que se haya derramado sobre el motor y el equipo y mueva la máquina a otra área. Espere 5 minutos antes de encender el motor. i.

  • Page 26: Configuración De La Máquina Rompetroncos

    Configuración de la máquina rompetroncos ADVERTENCIA Tenga mucho cuidado al desembalar esta máquina. Algunos componentes son muy pesados y es necesario que colaboren varias personas o que se use equipo de manipu- lación mecánico. NOTA: Este Manual del operador cubre una gama de especifica- ciones de productos de varios modelos.
  • Page 27 4. Levante y deslice el cilindro hacia arriba hasta el tope de la vigueta y dentro de los soportes soldados. Vea la Figura 3-6. 5. Coloque el liberador por encima del montaje de la cuña y fíjelo en los soportes soldados con los elementos de ferretería retirados previamente.

  • Page 28: Funcionamiento De La Máquina Rompetroncos

    Funciona- miento de la máquina rompetroncos Gato ADVERTENCIA IMPORTANTE Su máquina rom- petroncos se envía con aceite en el motor. Usted DEBE controlar el nivel de aceite antes de hacer funcionar la máquina. Tenga cuidado de no llenar en exceso. Bloqueo de la vigueta horizontal Bloqueos de la vigueta Estas dos trabas, como su nombre lo indica, se usan...

  • Page 29: Detención Del Motor

    Manija de control La manija de control tiene tres posiciones. Vea la Figura 4-2. • HACIA ADELANTE: Mueva la manija de control FORWARD (hacia adelante) o DOWN (abajo) para mover la cuña para cortar madera. NOTA: La manija de control vuelve a la posición neutral inmediatamente después de que se la suelta.
  • Page 30 Funcionami- ento de la máquina rompetroncos ADVERTENCIA No utilice nunca las Antes de cada uso manos para sacar de la 1. Retire la varilla y controle el nivel de fluido hidráulico. cuña la madera par- Agregue fluido de ser necesario. Entre los fluidos cialmente cortada.
  • Page 31 9. Enjuague y limpie el sistema hidráulico antes de volver a arrancar la máquina después del mantenimiento. 10. Use “lubricante para caños” en todos los accesorios hidráulicos. 11. Deje que el motor se caliente antes de cortar madera. 12. Cebe la bomba antes del arranque inicial, haciendo funcionar el motor con la bujía desconectada (si esto no se realizó...

  • Page 32: Mantenimiento De La Máquina Rompetroncos

    Perno de Mantenimiento ajuste de la máquina rompetroncos Contratuerca ADVERTENCIA Siempre detenga el mo- tor, desconecte el cable de la bujía y haga masa contra el motor antes de realizar cualquier ajuste. Utilice siempre anteojos Ajuste del montaje de la cuña de seguridad durante la operación o mientras A medida que se produce el desgaste normal y se...
  • Page 33 Fluido hidráulico y filtro de entrada • Controle el nivel de fluido hidráulico del depósito de la máquina rompetroncos antes de usarla. Siempre mantenga el nivel de fluido dentro del rango especifi- cado en la varilla indicadora. • Cambie el fluido hidráulico del depósito cada 100 horas de funcionamiento.
  • Page 34 Mantenimiento de la máquina rompetroncos IMPORTANTE: Nunca golpee el eje del motor de ningún modo, ya que el golpe causará daño perman- ADVERTENCIA ente al motor. 1. Retire las tres tuercas que ajustan la bomba al Una presión excesiva al protector del acoplamiento.
  • Page 35 Almacenamiento de la máquina rom- petroncos Prepare la máquina rompetroncos para su almace- namiento al finalizar la temporada o si la unidad no se utilizará durante 30 días o más. ADVERTENCIA: No almacene nunca la máquina con combustible en el tanque en un área del edificio donde los vapores puedan alcanzar llama expu- esta o chispas, o donde existan fuentes...

  • Page 36: Solución De Problemas

    Problema El motor no arranca Solución de problemas El motor funciona de manera errática Si es necesario reali- zar reparaciones que exceden un simple ajuste como los que aquí se incluyen, póngase en contacto con un distribuidor au- torizado de servicios El motor recalienta de mantenimiento.
  • Page 37 Problema Velocidad lenta del eje 1. Hay partes de los engranajes dañadas. del cilindro durante la 2. Vacío excesivo en la entrada de la bomba. extensión o retracción. 3. Velocidad del motor lenta. 4. La válvula de descarga está dañada. 5.

  • Page 38: Lista De Partes Ilustrada

    Modelo LS 27 TB...
  • Page 39 Nº Nº de pieza Descripción ref. 718-0769A Cilindro hidráulico 727-04166 Tubo hidráulico 710-1018 Tornillo de cabeza hexagonal 1/2-20 x 2.75 737-0192 Adaptador sólido de 90 grados 718-0481A Válvula de control 737-0153 Codo de retorno 737-0238 Tubo de unión roscada 1/2-14 710-1806 Tornillo de cabeza hexagonal 1/2-13 x 3.25...
  • Page 40 Las disposiciones incluidas en esta garantía proveen el recurso único y exclusivo que surge de las ventas. Troy-Bilt no se hará responsable de ninguna pérdida o daño incidental o resultante, incluyendo sin limitación, los gastos incurridos para los servicios de mantenimiento del pasto, o los gastos de arrendamiento para reemplazar de manera transitoria un producto bajo garantía.
