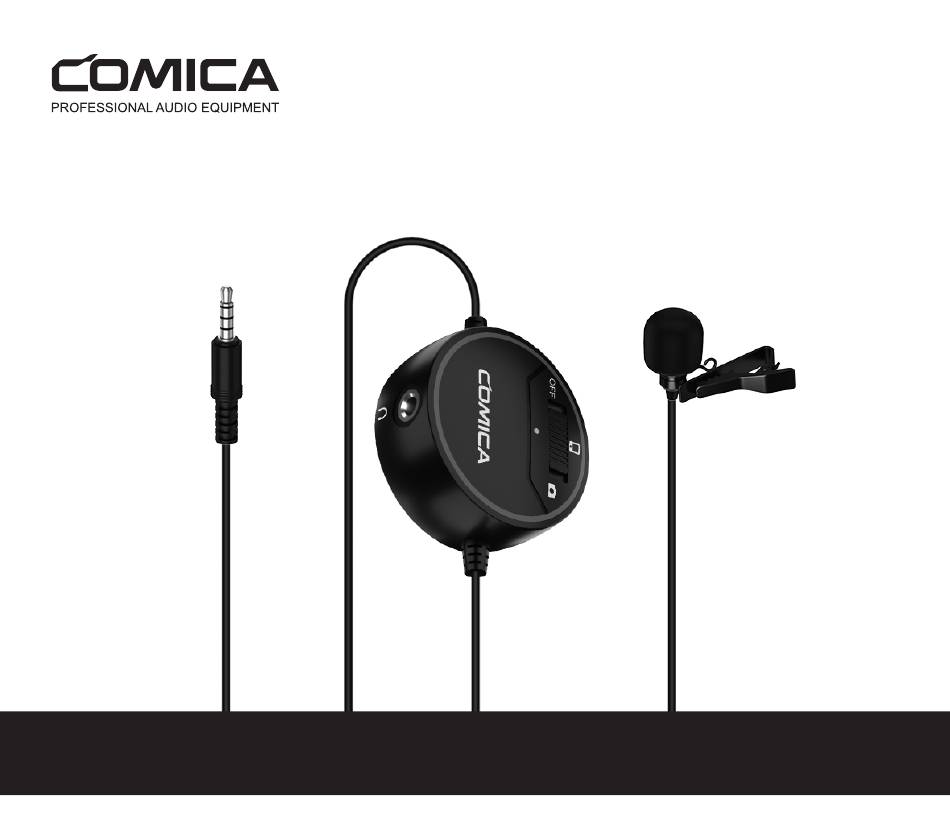

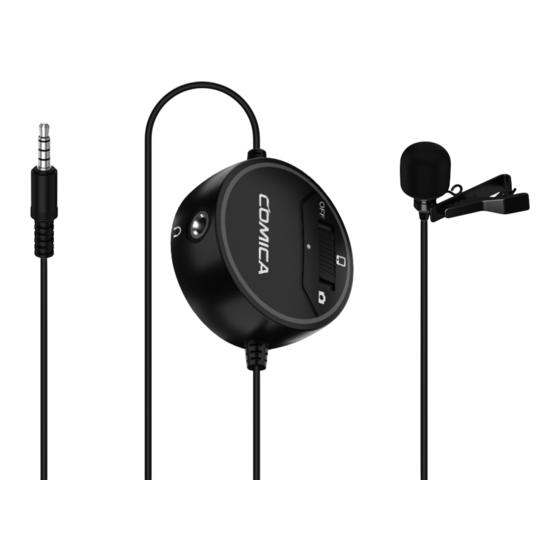

- Page 1 SIG.LAV V03 Lavalier Microphone USER MANUAL...
- Page 3 Foreword Thanks for purchasing the Comica SIG.LAV V03 lavalier microphone The product is mainly designed for camera, cellphone. It's a lavalier microphone with built-in preamplifier and audio monitor. To ensure a good using experience and your safety, please carefully read this instruction before using and properly assemble and operate.
-
Page 4: Main Features
Main Features . Omni-directional Microphone . Universal for Camera&Smartphone . Real-time Monitor . Super Anti-interference . CR2032 Battery Design, Simple Operation -2.0 -10.0 -20.0 Real-time Monitor Super Anti-interference Omni-directional Camera&Smartphone Simple Operation Package List Microphone Winding Plate Wind Mu Carrying Case User Manual Warranty Card... - Page 5 Components Instruction 3.5mm TRRS Plug Power/Camera/Smartphone Switch Lavalier Microphone 3.5mm Monitor Jack Belt Clip Battery Tray...
- Page 6 Operation Instruction 1.Power the Microphone Remove the insulator before use Remove it Before Use Insulator Sheet Remove it Before Use...
- Page 7 2.Replace the Battery Put the battery tray out as the followed illustration first, then replace old battery with new one(Note: please follow the instructions and pay attention to the direction of the positive and negative electrode ), then push back battery tray to microphone body; battery is replaced Positive Electrode Sign...
- Page 8 3.Microphone Installation&Use Insert 3.5mm TRRS plug into 3.5mm audio input port of camera/smartphone, in the meantime put the button "Power/Smartphone/Camera Switch" to the corresponding mode; Plug the 3.5mm monitor cable into the monitor jack for real-time monitoring; Record after placing the lavalier microphone at the sound source and keeping it at the right distance Lavalier Mic :Smartphone...
-
Page 9: Technology Parameters
Technology Parameters 1.Frequency Response 20Hz 1000 10 000 20 000 2.Polar Pattern +5.0 -2.0 -2.0 -4.0 -6.0 -8.0 -10.0 -10. 0 -12.0 -14.0 -16.0 -18.0 -20.0 -20. 0 -22.0 -24.0 -25.0 dB rel. 1V/Pa Frequency: 500 Hz : 1000 Hz : 4000 Hz :... - Page 10 3.Technology Parameters Omni-directional Polar Pattern -23±3dB Sensitivity 60Hz~18kHz Frequency Response >60dB Signal/Noise >100dB Max SPL 3.5mm Output Plug Output 3.5mm Monitor Jack Monitor Jack CR2032 3V Battery 6.2m Length 0℃~50℃ Working Temperature...
- Page 12 Email: support@comica-audio.com...
- Page 13 SIG.LAV V03 Lavalier Microphone 用户使用手册...
- Page 15 前 言 感谢您购买COMICA/科唛 SIG.LAV V03领夹麦克风； 本产品专为相机、手机设计而成，是一款内置前置放大器并带监听输出 的领夹式麦克风； 为保证产品的顺畅使用，请在使用前严格阅读本说明书，并正确组装及 操作。 注意事项 Hand Bag User Manual 当配合手机使用时请另外购买相关音频输入接口转换线； 配合Android（安卓）系统的手机使用时，录音模式下均可正常工作， 视频模式下部分手机会出现不兼容情况（此时建议使用第三方视频软 件， 如：抖音，快手等）； 配合iOS系统手机使用时，在所有录音模式、视频模式以及第三方视频 软件下均可正常使用； 工作状态下，指示灯将一直保持绿色常亮状态，协助您随时查看产品 工作状态； 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击； 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱或冰箱 空调旁边； 请在干燥环境中对该产品进行保存； 不要在雨中或潮湿的环境中使用该设备，否则会有短路的危险；...
- Page 16 产品主要功能 . 全指向拾音 . 超强抗干扰 . 手机相机通用 . CR2032电池供电设计，简易操作 . 实时监听 -2.0 -10.0 -20.0 实时监听 超强抗干扰 简易操作 全指向拾音 相机手机通用 包装清单 麦克风主体 绕线板 防风毛 便携袋 说明书 保修卡...
- Page 17 部件介绍 3.5mm TRRS插头 开关/手机/相机切换 领夹麦克风 3.5mm监听插孔 背夹 电池仓...
- Page 18 操作说明 1.机器通电 使用前请把电池绝缘片取出来 Remove it Before Use 绝缘片 Remove it Before Use...
- Page 19 2.电池更换 将电池托盘按图示方向取出，取出旧电池，再放入新电池（注：请按 托盘的提示注意正负极的方向），再推回麦克风主体，电池更换完毕 正极图标...
- Page 20 3.安装使用方式 将3.5mm TRRS插头插入手机或相机3.5mm音频输入插孔，相应的把 “开关/手机/相机切换”按钮切换到对应的模式； 将监听耳机的3.5mm插头插入监听孔即可实时监听； 将领夹麦克风对准音源并保持合适的距离即可录音 :关机 领夹麦克风 :手机模式 :相机模式 手机 相机 :3.5mm监听插孔 监听耳机...
- Page 21 规格参数 1.频率响应 20Hz 1000 10 000 20 000 2.指向性图 +5.0 -2.0 -2.0 -4.0 -6.0 -8.0 -10.0 -10. 0 -12.0 -14.0 -16.0 -18.0 -20.0 -20. 0 -22.0 -24.0 -25.0 dB rel. 1V/Pa Frequency: 500 Hz : 1000 Hz : 4000 Hz :...
- Page 22 3.性能参数 全指向 指向性 -23±3dB 灵敏度 60Hz~18kHz 频率响应 >60dB 信噪比 >100dB 最大声压级 3.5mm 插头 输出 3.5mm 插孔 监听插孔 CR2032 3V 电池 6.2m 长度 0℃~50℃ 工作温度...
- Page 24 Email: support@comica-audio.com...
