GRE CARRA 3 Instruction Manual
  1. Manuals
  2. Brands
  3. GRE Manuals
  4. Swimming Pool
  5. CARRA 3
  6. Instruction manual

GRE CARRA 3 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
www.grepool.com
WPCARR3

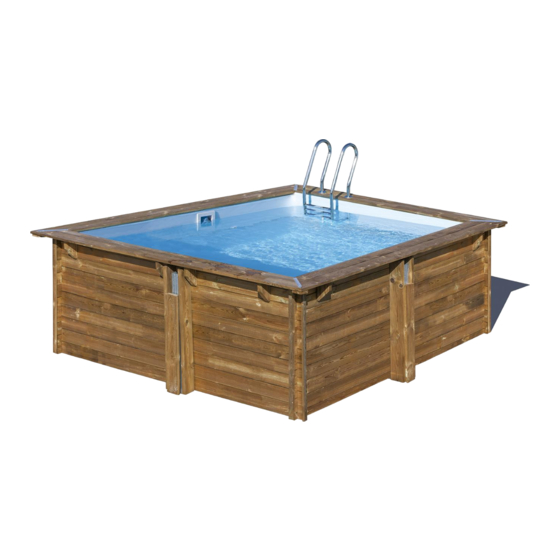

CARRA 3
3,05 x 3,05 H 1,19m
NON-CONTRACTUAL PHOTOS AND PICTURES. FOTOS E IMÁGENES NO CONTRACTUALES. PHOTOS ET IMAGES NON CONTRACTUELLES. PHOTOS UND BILDER SIND NICHT VERTRAGLICH.
LA FOTOGRAFIA O IL DISEGNO È SOLO A SCOPO ILLUSTRATIVO ED INFORMATIVO. FOTO'S EN AFBEELDINGEN HEBBEN GEEN CONTRACTUELE WAARDE. FOTOS E IMAGENS NAO CONTRATADA.
Instruction Manual
EN
Take the reference number of your pool into
account when you do the assembly
Manual de Instrucciones
ES
Tenga en cuenta la referencia y las medidas de
su piscina a la hora de realizar el montaje
Notice de Montage
FR
Considérez la référence et les mesures de votre
piscine avant de procéder au montage
Bedienungsanleitung
DE
Bitte beachten Sie die Referenz und die Masse
Ihres Schwimmbads, wenn Sie die Montage
ausführen
Manuale delle instruzioni
IT
Tener presente il riferimento della piscina al
momento del montaggio
Handleiding met instructies
NL
Op het moment van monteren dient u rekening te
houden met de referentie en de afmetingen van
uw zwembad
Manual de instruções
PT
Tenha em conta a referência da piscina momento
de realizar a montagem

Advertisement

Table of Contents
loading

Related Manuals for GRE CARRA 3

Summary of Contents for GRE CARRA 3

  • Page 1 WPCARR3 CARRA 3 3,05 x 3,05 H 1,19m NON-CONTRACTUAL PHOTOS AND PICTURES. FOTOS E IMÁGENES NO CONTRACTUALES. PHOTOS ET IMAGES NON CONTRACTUELLES. PHOTOS UND BILDER SIND NICHT VERTRAGLICH. LA FOTOGRAFIA O IL DISEGNO È SOLO A SCOPO ILLUSTRATIVO ED INFORMATIVO. FOTO’S EN AFBEELDINGEN HEBBEN GEEN CONTRACTUELE WAARDE. FOTOS E IMAGENS NAO CONTRATADA.

  • Page 2: Table Of Contents

    SUMMARY ÍNDICE SOMMAIRE INHALTSVERZEICHNIS RIASSUNTO SAMENVATTING RESUMO Important/ Importante/ Important/ Wichtig/ Importante/ Belangrijk/ Importante Components/ Componentes/ Elements/ Bestandteile componenti/ Onderdelen/ Componentes Guarantee/ Garantía/ Garantie/ Garantie/ Garanzia/ Garantie/ Garantia Learn about the wood/ Conozca la madera/ Mieux connîatre le bois/ Das Holz besser kennen- lernen/ Conosci il legno/ Wat u moet weten over hout/ Conheça a madeira Installation drawing / Plano de instalación / Plan d`implantation / Aufstellplan / Piano di instal- lazione / Installatieplan / Plano de instalação...
  • Page 3 Protective wall blanket / Manta protectora de pared / Feutre de paroi / Schutzdecke für die Wand / Copertura di protezione della parte / Beschermdeken muur / Manta protetora de pa- rede Protective ground blanket / Manta protectora de fondo / Feutre de fond / Bodenschutzvlies / Copertura di protezione del fondo / Beschermdeken bodem / Manta protetora de fundo Fixing of the skimmer joint / Fijación de la junta skimmer / Fixation du joint de skimmer / Be- festigung der Dichtung des Skimmers / Fissaggio del giunto dello skimmer / Vastzetten van de...
  • Page 4 IMPORTANT IMPORTANTE IMPORTANT WICHTIG IMPORTANTE BELANGRIJK IMPORTANTE COMPULSORY·OBLIGATORIO·IMPÉRATIF·OBLIGATORISCH ·OBBLIGATORIO ·VERPLICHT ·OBRIGATÓRIO It is mandatory to keep it in order to use the warranty Obligatorio conservarlo para poder hacer uso de la garantía Il est obligatoire de le conserver pour pouvoir valider la garantie Um die Garantie in Anspruch zu nehmen, muss sie aufbewahrt werden Obbligatorio conservarlo per poter usufruire della garanzia U bent verplicht dit te bewaren om later gebruik te kunnen maken van de garantie...
  • Page 5 The diagonal dimensions of the pool SHOULD BE verified. This is necessary to avoid problems later. Revise them several times until obtaining the dimen- sions indicated on the drawings. Es IMPRESCINDIBLE verificar las medidas de las diagonales de las piscinas. De esta manera se evitarán problemas posteriormente. Revisar esto varias veces hasta obtener las medidas indicadas en los planos.
  • Page 6 In het geval van breuken en/of deformaties van het hout maakt u eerst een complete inventaris van de aanwezigheid en staat van alle onderdelen voordat u een verzoek indient bij de aftersalesservice. Op deze manier kunnen alle onderdelen in dezelfde zending worden verstuurd In de eerste rij planken (de basis van het bad) is het normaal dat sommige planken een groef hebben in het onderste deel, terwijl andere dat niet hebben, want die zijn bedoeld voor het vlakke basisgedeelte (planken met halve breedte).
  • Page 7 To install the blocks (pieces of wood that support the edges), pay attention to the pool drawing. It is important that these are screwed in the exact position indicated on the drawing. Do not over-tighten the screws to avoid splintering the wood. It is recommended to sand the areas with splinters to eliminate the risk of cutting.
  • Page 8 - Concrete slab - Floor tile/paving stone - Losa de hormigón - Baldosa/azulejo - Dalle béton - Carreau/dalle - Betonplatte - Pflastersteine - Basamento in calcestruzzo - Piastrella per pavimento - Betonvloer - Bestrating - Laje de betão - Lousa The concrete slab must have the dimensions indicated according to the pool model and never smaller.
  • Page 9 · COMPONENTS · COMPONENTES · ELEMENTS · BESTANDTEILE COMPONENTI · ONDERDELEN · COMPONENTES WOOD SABOT SABOT 790205 SCREWS SCREWS WOOD SCREWS SABOT SCREWS LINER FLOOR TAPESTRY LINER STAINLESS STAINLESS STEEL LADER STEEL LADDER WALL PROTECTOR MONOBLOCK HOSE MONOBLOCK SAND SKIMMER HOSE LINER PROFILE...
  • Page 10 Armazenar a palete num local com uma belüfteten Ort auf. ventilação adequada. Manufacturas GRE S.A. l Aritz Bidea nº 57 l Belako Industrialdea l Apartado 69 l 48100 Mungia (Bizkaia) Spain Tel. (34) 946 741 116 l Fax (34) 946 741 708 l gre@gre.es...
  • Page 11 En su objetivo constante de mejorar sus productos, Manufacturas Gre se reserva el derecho a modificar en cualquier momento y sin previo aviso las características, los detalles técnicos, los equipamientos estandarizados y las opciones de sus productos.
  • Page 12 ATTENZIONE Leggere attentamente queste informazioni e e conservarle per farvi riferimento in futuro Congratulazioni per la tua scelta. Il modello che hai scelto è stato progettato in modo particolare per una installazione semplice e rapida, ma per un uso corretto della piscina sono necessarie alcune precauzioni. Prima di procedere con l’installazione e il montaggio della tua piscina, informati su quanto previsto dal piano regolatore.
  • Page 13 GUARANTEE Keep your manual with the serial number and the purchase justification (payment receipt) for any type of reclamation. Any reclamation against guarantee should be made by an that is on the product and on its packaging. This number online declaration, via the www.grepool.com/en/after-sales, and a sample of the liner will be required for any eventual together with receipt of purchase.
  • Page 14 IMPORTANT Manufacturas Gre, S.A. will not be responsible for any fault due to poor quality in concrete. The concrete slab must be made by a professional in accordance with the instructions given in this instruction manual. If there was any complaint, the invoice for the slab may be requested in order to examine the pool’s warranty.
  • Page 15 PROLOGUE SAFETY INSTRUCTIONS The filter kit (filter + pump) should be installed at least 3.5 metres from the pool to avoid the risk of electrocution. There should be a special differential electricity protection device for pools with electric filter pumps, according to the regulation. Never leave children without surveillance near the pool.
  • Page 16 S S T T AN AND D ARD WARNING: SWIMMINGPOOLS Every electrical appliance fed in 220 V, has to be located at least 2015 2015 at 3,50 m from the edge of the pool. The equipment should be connected to a voltage, with earth connection, protected by a residual current device (RCD) having a rated residual operating current not exceeding 30 mA.
  • Page 17 Si después del peritaje no se detecta ninguna anomalía o disfunción, - El llenado de agua la sociedad Manufacturas Gre se reserva el derecho de facturar los - La colocación de los bordes costes de portes y otros diversos al cliente.
  • Page 18 IMPORTANTE que los bebés o los niños jueguen con ellas. Manufacturas Gre , S.A no se hará responsable de los fallos que • Gracias por respetar las normas de la Unión Europea y por provengan debido a una mala calidad del hormigón.
  • Page 19 ANTES DEL MONTAJE INSTRUCCIONES DE SEGURIDAD Es obligatorio colocar el kit de filtración (filtro + bomba) a una distancia mínima de 3,5 metros de la piscina para evitar el riesgo de descarga eléctrica. Es obligatorio prever la instalación de un dispositivo de protección diferencial especial para piscinas en la alimentación eléctrica de la bomba, conforme a la normativa.
  • Page 20 S S T T AN AND D ARD ATENCIÓN: Todo aparato alimentado en 220 V, debe situarse por lo menos SWIMMINGPOOLS a 3,50 m del borde de la piscina. 2015 2015 El equipo se debe conectar a una toma de corriente, con conexión a tierra, protegida con un interruptor diferencial (RCD) con una corriente de funcionamiento residual asignada que no exceda de 30 mA.
  • Page 21 GARANTIE Pour toute réclamation/SAV, conservez votre notice avec avec les Nº de série (palette bois + liner) ainsi que votre preuve d’achat (ticket de caisse). Toute demande de garantie devra faire l’objet d’une Il est impératif de conserver l’étiquette du numéro de série déclaration en ligne sur le site: www.grepool.com/fr/apres- du liner présent sur le produit et son emballage.
  • Page 22 • Que le manuel a été lu avec soin, étape par étape, pour bien comprendre l’installation de votre piscine. IMPORTANT: Manufacturas Gre, S.A. décline toutes responsabilités concernant la dalle en béton. La dalle en béton doit être faite par un professionnel selon les indications techniques fournies dans la notice.
  • Page 23 AVANT-PROPOS CONSIGNES DE SECURITE Il est impératif de placer votre kit de filtration (filtre + pompe) à au moins 3,5 m. du bassin afin d’éviter tout risque de choc électrique. Il est impératif de prévoir sur l’alimentation électrique de la pompe un dispositif de protection différentiel spécial piscines, conforme aux normes. Ne jamais laisser les enfants sans surveillance à...
  • Page 24 S S T T AN AND D ARD ATTENTION: Tout appareil électrique alimenté en 220 V doit être situé au SWIMMINGPOOLS moins à 3,50 m du bord du bassin. 2015 2015 L’appareil doit être branché sur une prise de courant avec prise de terre, protégé...
  • Page 25 Gebühren dem Kunden in Rechnung zu stellen. - Das Überwintern - Die Instandhaltung LAUFZEIT DER GARANTIE: • Das Holz, aus welchem die Gre-Echtholzpools bestehen, kommt aus KUNDENDIENST MIT GARANTIE: französischen Waldkiefern und wird druckimprägniert (Klasse 4). Wir (nach vorheriger Rechtfertigung und mit Kaufnachweis) gewähren eine 10-Jahre Garantie gegen Fäulnis und Insektenbefall...
  • Page 26 Risiko von Ersticken zu vermeiden, lassen Sie Babys oder WICHTIG! Kinder nie damit spielen. Manufacturas Gre S.A. haftet nicht für Fehler, die auf mangelhafte • Danke, dass Sie die Richtlinien der Europäischen Union beachten Betonqualität zurückzuführen sind. und beim Schutz der Umwelt helfen.
  • Page 27 EINLEITUNG SICHERHEITSHINWEISE Es ist erforderlich, den Filtrationsbausatz (Filter + Pumpe) in einem Mindestabstand von 3,5 Metern zum Pool zu platzieren, um das Risiko eines Stromschlags zu vermeiden. Laut Norm ist es vorgeschrieben, die Installation einer speziellen Differenzialschutzvorrichtung für Pools bei der Stromversorgung der Pumpe einzuplanen.
  • Page 28 DIE FOLGENDE DEUTSCHE TELEFONNUMMER IN VERBINDUNG SETZEN: Germany & Austria Kostenlose Telefonnummer: 0 800-952 49 72 e-mail: kundenservice@gre.es TO THE NORM www.grepool.com TO THE NORM Wenn Sie Ihren Pool aufgestellt und alle Bauteile zusammengebaut haben, wären wir Ihnen dankbar, wenn...
  • Page 29 GARANZIA In caso di reclami o per assistenza post vendita, conservare il manuale con il numero di serie insieme alla prova di acquisto (scontrino). Qualsiasi richiesta di garanzia deve essere inoltrata on line, liner presente nel prodotto e nel suo imballaggio. Per qualsiasi tramite la pagina web www.grepool.com/it/post-vendita, eventuale domanda di assunzione di garanzia, sarà...
  • Page 30 • Grazie per rispettare le norme dell’Unione Europea e per collaborare alla protezione ambientale. IMPORTANTE: Manufacturas Gre , S.A non sarà responsabile dei danni dovuti alla scarsa qualità del calcestruzzo. Il massetto di cemento deve essere realizzato da un professionista secondo le indicazioni descritte in questo manuale di istruzioni.
  • Page 31 INTRODUZIONE ISTRUZIONI DI SICUREZZA È obbligatorio collocare il kit di filtrazione (filtro + pompa) a una distanza minima di 3,5 metri dalla piscina per evitare il rischio di scariche elettriche. È obbligatorio prevedere l’installazione di un dispositivo di protezione differenziale speciale per la piscina nell’alimentazione elettrica della pompa, in conformità...
  • Page 32 S S T T AN AND D ARD ATTENZIONE: Ogni apparecchio alimentato a 220 V, deve essere situato ad almeno 3,50 m dal bordo della piscina. SWIMMINGPOOLS L’attrezzatura va collegata ad una presa di tensione di corrente 2015 2015 alterna, con una connessione a terra, protetta con un interruttore differenziali (RCD) con una corrente di funzionamento residuale assegnata che non ecceda i 30 mA.
  • Page 33 GARANTIE Voor iedere claim of after-sales service, uw handleiding met het serienummer tezamen met het aankoopbewijs (factuur, kassabon) gereedhouden. (pvc-liner) in het geval dat het zwembad wordt gedemonteerd en Elke aanspraak op garantie zal onderwerp zijn van een online opnieuw gemonteerd; declaratie, via de website https://www.grepool.com/nl/na- Het is verplicht het etiket te bewaren met het serienummer van verkoop, tezamen met het aankoopbewijs.
  • Page 34 Unie en voor het meewerken aan de bescherming van het milieu. BELANGRIJK: Manufacturas Gre , S.A. kan niet aansprakelijk worden gesteld voor gebreken die te wijten zijn aan beton van slechte kwaliteit. De betonnen vloer moet door een vakman worden gelegd volgens de aanwijzingen in deze gebruiksaanwijzing.
  • Page 35 WOORWOORD VEILIGHEIDSINSTRUCTIES Het is verplicht om de filterkit (filter + pomp) op een minimum afstand van 3,5 meter van het zwembad te plaatsen om het risico van elektrische ontlading te vermijden. Het is verplicht de elektrische voeding van de pomp te voorzien van een lekkagebeveiliging speciaal voor zwembaden, in overeenstemming met de voorschriften.
  • Page 36 BELANGRIJK: Alle apparaten die gevoed worden met 220 V, dienen zich op z’n S S T T AN AND D ARD minst op een afstand van 3,50 meter van de rand het zwembad te bevinden. SWIMMINGPOOLS Het toestel moet aangesloten op een geaard netwerk met een 2015 2015 wisselstroomspanning van 230 V en 50 HZ, en moet beschermd...
  • Page 37 GARANTIA Para qualquer reclamação ou serviço pós-venda, conserve o seu manual com o número de série, juntamente com o comprovativo de compra (ticket de caixa). nova montagem da piscina Qualquer reclamação de garantia deverá ser objeto de uma É obrigatório guardar a etiqueta com o número de série do declaração online, no site https://www.grepool.com/pt/pos- liner presente no produto e na sua embalagem.
  • Page 38 • Obrigados por respeitar as normas da União Europeia e por colaborar na proteção do ambiente. IMPORTANTE: Manufacturas Gre , S.A não será responsável dos falhos que sejam derivados de uma má qualidade do betão. A base de betão deve ser feita por um profissional de acordo às indicações descritas neste manual de instruções.
  • Page 39 PRELIMINAR INSTRUÇÕES DE SEGURANÇA É obrigatório colocar o kit de filtração (filtro + bomba) a uma distância mínima de 3,5 metros da piscina para evitar o risco de descarga elétrica. É obrigatório prever a instalação de um dispositivo de proteção diferencial especial para piscinas na alimentação elétrica da bomba, nos termos do regulamento.
  • Page 40 S S T T AN AND D ARD ATENÇÃO: Qualquer aparelho eléctrico alimentado com 220 V, deve estra SWIMMINGPOOLS situado pelo menos a 3,50 m do borde da piscina. O aparelho 2015 2015 deve ser ligado a uma tomada de corrente alterna, com ligação à...
  • Page 41 LEARN ABOUT THE WOOD WOOD: A LIVING MATERIAL Wood is a natural product, the fissures visible on the edges of the CONOZCA LA MADERA wood are completely normal and do not modify the resistance characteristics of the same. MIEUX CONNÎATRE LE BOIS Wood is always a malleable material (from 3% to 4% of dimensional variations) with humidity and temperature oscillations.
  • Page 42 Nerves and long knots Retention of sterilization products Differences in shades of colour Cracks/Grietas/Fente/Risse/ Resin/Resina/Résine/Harz/ Nervios y nudos alargados Retención de productos de esterilización Diferencias de tonalidad Crepe/ Barsten/Fendas Resina/ Hars/Resinas Nervures et noeuds longs Rétention de produits détuve Différences de teinte Geäder und lange knoten Rückstände von Sterilisationsprodukten Unterschiede im Farbton...

  • Page 43: Installation Drawing / Plano De Instalación / Plan D`implantation / Aufstellplan / Piano Di Instal

    INSTALLATION DRAWING Dimensions in mm PLANO DE INSTALACIÓN Cotas en mm Cotations en mm PLAN D´IMPLANTATION Höhenangaben in mm Livello in mm Afmetingen in mm AUFSTELLPLAN Cotas em mm PIANO DI INSTALLAZIONE TIPS VOOR DE VEILIGHEID PLANO DE INSTALAÇÃO REF/REF DESIGNATION CTD/ /HINWEIS/RIF...
  • Page 44 Dimensions in mm Cotas en mm Cotations en mm Höhenangaben in mm Livello in mm Afmetingen in mm Cotas em mm 3000 Wooden blocks Tacos de madera Consoles Konsolen Tasselli Console Blocos de madeira Reinforcements Refuerzos Renforts Verstärkungen 2728 Rinforzi Verstevigingen Reforços You should respect all these dimensions...
  • Page 45 PREVISIONS PREVISIONES A PRÉVOIR 3,50 m min. VORAUSPLANUNG GRUPO DE FILTRACIÓN GROUPE DE FILTRATION FILTERANLAGE FILTER GROUP The filter group and especially El grupo defiltración y en Le groupe de filtration et Das Filteranlage und besonders the electric pump should especial la bomba eléctrica notamment la pompe électrique die elektrische Pumpe des...

  • Page 46: Previsões

    PRECAUZIONI REKENING HOUDEN MET PREVISÕES 3,50 m min. GRUPO DE FILTRAÇÃO SISTEMA DI FILTRAZIONE FILTERGROEP Il sistema di filtrazione e in De filtergroep en in het O grupo de filtração, e em particolare la pompa elettrica bijzonder de elektrische pomp especial a bomba elétrica della piscina devono essere van het zwembad moeten...
  • Page 47 INSTALLATION INSTALACIÓN IMPLANTACIÓN MONTAGE First level Nivel de filtración Niveau de la filtration Filtrationshöhe Above ground Semi in-ground In-ground Sobre el suelo Semienterrada Enterrada Hors-sol Semi-enterrée Enterrée An der oberfläche zur Hälfte eingelassen Ganz eingelassen This is a determining stage in the construction of your pool. Certain works performed in situ, like the preparation of the land, the concrete slab, the draining...
  • Page 48 INSTALLAZIONE INSTALLATIE INSTALAÇÃO Livello di filtrazione Filterniveau Nível de filtração Fuori terra Seminterrata Interrata Op de grond Half-verzonken Verzonken Em superficie Semienterrada Enterrada È un passaggio determinante nella costruzione della piscina. Determinati lavori di messa in funzione, come la preparazione del terreno, il basamento di calcestruzzo, il drenaggio...
  • Page 49 Take the reference number of your pool into account when you do the assembly Tenga en cuenta la referencia de su piscina a la hora de realizar el montaje Considérez la référence et les mesures de votre piscine avant de procéder au montage Bitte beachten Sie die Referenz und die Masse Ihres Schwimmbads, wenn Sie die Montage ausführen Tener presente il codice di riferimento della piscina al momento del montaggio Op het moment van monteren dient u rekening et houden met de referentie en de afmetingen van uw...
  • Page 50 ABSTECKEN AUF DEM BODEN- GROUND LAYOUT - TRAZADO EN EL TERRENO - TRACÉ AU SOL 3818mm · Surrounding area 50cm · Zona periférica · Zone périphérique · Randbereich 2818mm · Concrete slab 2818mm · Losa de hormigón 90º · Dalle béton ·...
  • Page 51 TRACCIATURA NEL SUOLO - GRONDLIJNEN UITZETTEN - TRAÇADO NO SOLO 3818mm · Zona periferica · Zone buitenrand 50cm · Zona periférica · Basamento in 2818mm calcestruzzo · Betonvloer 2818mm · Laje de betão 90º BASAMENTO IN CALCESTRUZZO: È FONDAMENTALE CENTRARE LA PISCINA SUL PAVIMENTO DI CEMENTO, COME INDICATO NELL’IMMAGINE.

  • Page 52: Preparing The Land / Preparación Del Terreno / Terrassement / Geländevorbereitung / Preparazione Del Terreno / Voorbereiding Van Het Terrein / Preparação Do Terreno

    PREPARING THE LAND The recommendations about the construction for completely or partially in-ground pools are effective in the context of an installation in land which is not humid. You should conveniently adapt the basic instructions to avoid the restrictions related to the type of land (clay for example) or to the excessive presence of water in the ground, (sources, run-off rainwater...).
  • Page 53 PREPARACIÓN DEL TERRENO Las recomendaciones sobre la construcción para las piscinas total o parcialmente enterradas son efectivas en el contexto de una instalación en un terreno que no sea húmedo. Es conveniente que se adapten las instrucciones básicas para evitar las restricciones relativas al tipo de terreno (arcilla por ejemplo) o a la presencia excesiva de agua en el suelo (fuentes, escorrentías...).
  • Page 54 TERRASSEMENT Les recommandations sur la mise en oeuvre pour les bassins enterrés ou semi-enterrés sont effectives dans le cadre d’une installation en terrain non humide. Il convient à chacun d’adapter les instructions de base pour éviter des contraintes liées au type de terre (argile par exemple) ou à la présence excessive d’eau dans le sol (source, ruissellement d’eau,…).
  • Page 55 GELÄNDEVORBEREITUNG Die Empfehlungen zum Bau von ganz oder teilweise eingelassenen Pools gelten im Rahmen eines Einbaus in ein Gelände, das nicht feucht ist. Er ist ratsam, die grundlegenden Anweisungen anzupassen, um Einschränkungen in Bezug auf die Art des Geländes (zum Beispiel Lehm) oder das übermäßige Vorhandensein von Wasser im Boden (Quellen, Abflüsse…) zu vermeiden.
  • Page 56 PREPARAZIONE DEL TERRENO Le indicazioni per la costruzione delle piscine totalmente o parzialmente interrate sono efficaci nel caso di installazione in un terreno che non sia umido. È consigliabile seguire le istruzioni di base per evitare le restrizioni relative al tipo di terreno (ad esempio, argilla) o la presenza eccessiva di acqua nel terreno (sorgenti, acque di scorrimento...).
  • Page 57 VOORBEREIDING VAN HET TERREIN De aanbevelingen voor zwembaden die geheel of gedeeltelijk verdiept worden aangelegd, zijn effectief binnen de context van inbouwen in een terrein dat niet vochtig is. Het is wenselijk dat de basisinstructies worden aangepast om beperkingen te voorkomen die samenhangen met de grondsoort (bijvoorbeeld klei) of de overdadige aanwezigheid van water in de grond (bronnen, waterstromen...).
  • Page 58 PREPARAÇÃO DO TERRENO As recomendações sobre a construção para as piscinas total ou parcialmente enterradas são efetivas no contexto de uma instalação num terreno que não seja húmido. É conveniente que as instruções básicas sejam adaptadas para evitar as restrições relativas ao tipo de terreno (argila, por exemplo) ou à presença excessiva de água no solo (fontes, escorrências...).

  • Page 59: Boards / Tablas / Madriers / Holzbretter / Tavole / Planken / Tábuas

    BOARDS Identification of the boards / Identificación de las tablas TABLAS Repérage des madriers / Identifizierung der Holzbretter Identificazione della tavole / Identificatie van de planken MADRIERS Identificação das tábuas HOLZBRETTER TAVOLE PLANKEN TÁBUAS IDENTIFICATION/ IDENTIFICACIÓN/ CTD/QTÉ/ REPÉRE/KENNZEICH- DENOMINATION/DENOMINACIÓN/DÉSIGNATION/BEZEICHNUNG/ DENOMINAZIONE/ ANZ/AANT/ NUNG/IDENTIFICA- BENAMING/DENOMINAÇÃO/...

  • Page 60: Assembly Of The Structure / Montaje De La Estructura / Assemblage De La Structure / Zusam- Menbau Des Tragwerks / Montaggio Della Struttura / Montage Van De Constructie / Montagem

    ASSEMBLY OF THE STRUCTURE •ABOVE GROUND INSTALLATION•COLOCACIÓN EN EL SUELO •ENCOMBREMENT AU SOL•POSITIONIERUNG AUF DEM BODEN MONTAJE DE LA ESTRUCTURA •POSIZIONAMENTO NEL TERRENO•CONSTRUCTIE OP GRON •COLOÇÃO NO SOLO ASSEMBLAGE DE LA STRUCTURE • Prepare the boards «as trial» • Coloque las tablas «de prueba» ZUSAMMENBAU DES TRAGWERKS •...
  • Page 61 After having installed the first layer, you should check the inside dimensions of the pool. For a perfect assembly, the diagonals should be equal, and in conformity with the assembly drawing at the end of this manual. Take special care when installing this first layer of boards.
  • Page 62 IMPORTANT: It is very important that the boards are correctly installed, above all the bottom ones, (where the water pressure is greater). There is a possibility of some boards coming loose. This is completely normal because wood is a living material. Even loose, the board may be installed. Follow these steps: •...
  • Page 63 DISPOSISIZIONE DEI SOSTEGNI: Posizionare i sostegni al centro della fiancata della piscina, appoggiandoli contro le tavole (figura 3). •Perforare bene verticalmente la copertura con l’aiuto di un trapano dotato di una punta per calcestruzzo ø10mm utilizzando il sostengno come campione. La profondità della perforazione deve essere dia almeno 100mm per garantire un buen fissaggio.
  • Page 64 3rd LAYER OF BOARDS: Install the third layer of boards as shown in figure 4. The position of the refilling fitting with the key and the skimmer should be defined at the start of the assembly (read the specific paragraphs). 4th AND FOLLOWING LAYERS OF BOARDS: Place the boards and the following layers repeating the alternations of the second and of the third layer.
  • Page 65 Skimmer: •Place the specific boards of the skimmer facing the prevailing winds. Boards (C14) and (D14) will always be placed over a panel starting by board (A22) (figure 5).•The skimmer will not be stable until the pool is filled. The skimmer (with its flap) is fitted as the same time as the finishing board. Skimmer: •Coloque las tablas específicas para el skimmer de cara a los vientos dominantes.

  • Page 66: Wooden Blocks, Reinforcements And Trimmings / Tacos, Refuerzos Y Embellecedores / Con- Soles, Renforts Et Caches / Konsolen, Verstärkungen Und Zierleisten / Tasselli, Rinfortzi E Coper

    WOODEN BLOCKS, REINFORCEMENTS AND TRIMMINGS TACOS, REFUERZOS Y EMBELLECEDORES CONSOLES, RENFORTS ET CACHES KONSOLEN, VERSTÄRKUNGEN UND ZIERLEISTEN TASSELLI, RINFORTZI E COPERTURE CONSOLE, VERSTEVIGINGEN EN SIERLIJSTEN BLOCOS DE MADEIRA, REFORÇOS E EMBELEZADORES CAREFULLY READ THE COMPLETE SECTION BEFORE SCREWING ANY PART TO YOUR POOL Assemble the wooden stepladder and use it as a template to define the separation of the wooden blocks that support it.
  • Page 67 La posizione dei tasselli e dei rinforzi è indicata nel disegno (Vedere a pagina 44). Per posizionare i tasselli si può utilizzare una scala di legno, vedi il capitolo sulla scala. TASSELLI ( 6x90) A• Allineare la parte superiore dei tasselli al livello dell’ultima tavola. Mantenere i tasselli al loro posto B•...
  • Page 68 Check the verticality of the reinforcements Install the reinforcements with 1 screw board Compruebe la verticalidad de los refuerzos Instale el refuerzo mediante 1 tornillo por tabla Contrôlez l’aplomb des renforts Assemblez le renfort en mettant 1 vis par madrier Prüfen Sie die vertikale Ausrichtung der Verstärkungen Bringen Sie die Verstärkung mittels einer Schraube pro Brett an Accertarsi della verticalità...
  • Page 69 Each trim consists of: 2 x RENFORT 45x68x1150 2 x JOUE C SABOT 22/145/1174 1 x CACHE SABOT 22/145/1169 First you have make a U-shaped piece You must fix the 3 thinnest strips (22mm thick) using 3 screws for each side, as shown in photographs A and B. It is always good to use a drill bit of the appropriate size before screwing the parts.
  • Page 70 Jede Verkleidung besteht aus: 2 x RENFORT 45x68x1150 2 x JOUE C SABOT 22/145/1174 1 x CACHE SABOT 22/145/1169 Fertigen Sie zuerst ein U-förmiges Profil an. Verwenden Sie dazu die 3 dünneren Leisten (22 mm Stärke) und verschrauben Sie diese mit je 3 Schrauben pro Seite (siehe Abb.

  • Page 71: Trap / Escada De Madeira

    WOODEN STEPLADDER ESCALERA DE MADERA ECHELLE BOIS HOLZTREPPE SCALA DI LEGNO HOUTEN TRAP ESCADA DE MADEIRA Check the drawings ( 4x40) (See page 44). The wooden stepladder is included for access to the pool. Do not use for anything else. Set up the wooden ladder and use it as a frame of reference to determine the spacing of fixation points.
  • Page 72 Consultare i disegni ( 4x40) (Vedere a pagina 44). La scala di legno per accedere alla piscina è inclusa. Non utilizzarla per scopi diversi. Montare la scaletta in legno e utilizzarla come strumento per determinare la separazione di fissaggio. Fissare i supporti sui montanti della scaletta con viti 4x40. Posizionare gli occhielli sull’estremità...
  • Page 73 Dans le cas ou votre bassin est partiellement enterré, une recoupe de l’échelle est nécessaire pour adapter celle-ci à votre bassin. Pour des raisons de sécurité, si l’espace entre le sol et le premier échelon est compris entre 89 et 230 mm (cote A), fermez cet espace en fixant la marche de l’échelle non utilisée, de telle sorte que la cote B soit inférieure à...
  • Page 74 •Screw 5x70 m •Tornillo 5x70 mm •Vis 5x70 mm •Schraube 5x70 mm •Vite 5x70 mm •Schroef 5x70 mm •Parafuso 5x70 mm For safety reasons, you should respect these dimensions whatever the configuration of the pool assembly. Por motivos de seguridad, es obligatorio respetar estas cotas cualquiera sea la configuración de montaje del vaso. Pour des raisons de sécurité, cotes à...

  • Page 75: Protective Wall Blanket / Manta Protectora De Pared / Feutre De Paroi / Schutzdecke Für Die

    PROTECTIVE WALL BLANKET MANTA PROTECTORA DE PARED FEUTRE DE PAROI SCHUTZDECKE AN DER WAND COPERTURA DI PROTEZIONE DELLA PARTE BESCHERMDEKEN MUUR MANTA PROTETORA DE PAREDE Fig. 9/Abb. 9/Afb. 9 Fig. 10/Abb. 10/Afb. 10 Fig. 11/Abb. 11/Afb. 11 There are two possibilities to install the wall protecting blanket TWO FACED ADHESIVE TAPE (NOT INCLUDED) •...
  • Page 76 Fig. 9/Abb. 9/Afb. 9 Fig. 10/Abb. 10/Afb. 10 Fig. 11/Abb. 11/Afb. 11 Zwei Möglichkeiten zum Anbringen der Wandschutzdecke. DOPPELSEITIGES KLEBEBAND (NICHT IM LIEFERUMFANG ENTHALTEN) • Kleben Sie das doppelseitige Klebeband, Paneel nach Paneel, auf, indem Sie es am oberen Teil der oberen Bretter ausrichten (Abb. 9). Wenn das Holz ein wenig feucht oder staubig ist, können Sie es mit Sandpapier glätten, um das Anhaften zu erleichtern.

  • Page 77: Protective Ground Blanket / Manta Protectora De Fondo / Feutre De Fond / Bodenschutzvlies

    PROTECTIVE GROUND BLANKET MANTA PROTECTORA DE FONDO FEUTRE DE FOND SCHUTZDECKE IM UNTERGRUND COPERTURA DI PROTEZIONE DEL FONDO BESCHERMDEKEN BODEM MANTA PROTETORA DE FUNDO Start by laying the protective blanket, which should be cut from the roll included, on the floor. •...
  • Page 78 FIXING OF THE SKIMMER JOINT FIJACIÓN DE LA JUNTA DEL SKIMMER FIXATION DU JOINT DE SKIMMER BEFESTIGUNG DER DICHTUNGDES SKIMMER FISSAGGIO DEL GIUNTO DELLO SKIMMER VASTZETTEN VAN DE SKIMMERVERBINDING FIXAÇÃO DA JUNTA DO SKIMMER Fixing of the skimmer joint Fijación de la primera junta del skimmer Fixation du 1er joint de skimmer Befestigung der ersten Dichtung des Skimmers Fissaggio del primo giunto dello skimmer...
  • Page 79 LOCATION OF THE REFILLING FITTING WITH KEY SITUACIÓN DE LA BOQUILLA DE SALIDA Wooden structure • Estructura de madera • Structure bois • Tragewerk aus Holz • Struttura in legno • Houten constructie • Estrutura de madeira EMPLACEMENT BUSE DE REFOULEMENT EINBAUSTELLE DES DRUCKVENTILS Blanket •...

  • Page 80: Installation Of The Liner Hooking Profile/ Colocación De Los Perfiles De Enganche Del Liner/ Po

    INSTALLATION OF THE LINER HOOKING PROFILE COLOCACIÓN DE LOS PERFILES DE ENGANCHE DEL LINER POSITIONNEMENT DES BAGUETTES D´ACCROCHE DE LINER POSITIONIERUNG DER EINHÄNGE PROFILE DER POOLFOLIE POSIZIONAMENTO DE PROFILI DI AGGANCIO DEL LINER PLAASTING VAN DE KLEMPROFIELEN VOOR INHAGEN VAN DE LINER COLOÇÃO DOS PERFIS DE ENGATE DO LINER ·...
  • Page 81 · The piece should be fixed at both ends. · La pieza debe quedar fijada por ambos extremos. · La pièce doit être correctement fixée par les deux extrémités.  · Das Teil muss später von beiden Seiten fixiert sein. ·...
  • Page 82 POSITIONIERUNG DER EINHAKPROFILE DES LINERS 4X40): Halten Sie die Leiste des Liners. Durchbohren Sie die Leiste mithilfe eines kleinen Bohrers mit Ø 4 mm, indem Sie 50 mm vom Rand entfernt beginnen. Schrauben Sie die Leiste auf der Höhe der Kante des oberen Bretts mittels der Schrauben (4 x 40) fest.
  • Page 83 PREVIOUS CHECK BEFORE INSTALLING THE LINER CONTROL PREVIO A LA COLOCACIÓN DEL LINER CONTRÔLES AVANT LA POSE DU LINER KONTROLLE VOR DER POSITIONIERUNG DES LINERS CONTROLLO PRECEDENTE AL POSIZIONAMENTO DEL LINER CONTROLEER VOORAFGAAND AAN DE PLAATSING VAN DE LINER CONTROLO PRÉVIO À COLOCAÇÃO DO LINER Check the serial number in the label of the box.

  • Page 84: Installation Of The Liner / Colocación Del Liner / Mise En Place Du Liner / Positionierung Des Li

    INSTALLATION OF THE LINER COLOCACIÓN DEL LINER MISE EN PLACE DU LINER POSITIONIERUNG DES LINERS POSIZIONAMENTO DEL LINER PLAATSING VAN DE LINER COLOCAÇÃO DO LINER The liner should have been at least 24 hours at a room temperature of at least 20 ºC before being installed. The dimension of the liner are a few centimetres shorter than the inside dimensions of the pool, so the liner is tensely installed.
  • Page 85 Vor der Positionierung muss der Liner mindestens 24 Stunden bei einer Umgebungstemperatur von mindestens 20 °C verbracht haben. Die Maße des Liners sind einige Zentimeter kürzer als die Innenmaße des Beckens, um sicherzustellen, dass der Liner gespannt angebracht wird. Die Positionierung des Liners muss bei einer Außentemperatur von mindestens 15 °C erfolgen.
  • Page 86 To move the already installed liner, slide it along the profile. If this is difficult the liner can be removed by lifting it not to damage it. Make sure that the liner is well positioned both on the floor as on the walls, uniformly adjust the tension of the same (with your foot, push the liner by its angles towards the corners of the walls) (figure 16).
  • Page 87 Um den bereits positionierten Liner zu bewegen, lassen Sie ihn an der Leiste entlanggleiten. Sollte sich dies als sehr schwierig erweisen, so können Sie den Liner entfernen, indem Sie ihn anheben, um die Verknüpfung nicht zu beschädigen. Stellen Sie sicher, dass der Liner sowohl am Boden als auch an den Wänden gut positioniert ist, richten Sie die Spannung des Liners gleichmäßig ein (drücken Sie den Liner an den Ecken mit der Fußspitze Richtung Ecken der Wände) (Abb.

  • Page 88: Land-Filling / Terraplenado / Remblaiement / Erdaufschüttung / Terrapieno / Grond Effenen

    LAND-FILLING TERRAPLENADO REMBLAIEMENT ERDAUFSCHÜTTUNG In fully or partially in-ground pools, a gravel landfill is necessary to favour perfect draining. The landfill of a pool can seem a mere formality, because a first sight there are no special technical difficulties. Nevertheless, TERRAPIENO it is a more delicate operation than what it seems, for which certain precautions are necessary.
  • Page 89 • Gegebenenfalls das Rohr der peripheren Drainage zu schützen, indem Sie es mit Geotextil überziehen. Es ist wichtig, die Befüllung des Pools parallel zur Anschüttung durchzuführen, damit der Druck ausglichen wird und Verformungen im Tragwerk während des Betriebes vermieden werden. Es wird empfohlen, die Anschüttung in Dritteln (1/3 Wasser und 1/3 Anschüttung) vorzunehmen.
  • Page 90 Draining gravel ø 10-30 • Grava drenante ø 10-30 Graviers drainants ø 10-30 • Kies zur Entwässerung ø 10-30 Ghiaia drenante ø 10-30 • Drainagesteenslag ø 10-30 • Grava drenante ø 10-30 Natural ground • Terreno natual Peripheral drainage • Drenaje periférico Terrain naturel •...
  • Page 91 POSITIONING OF THE SEALING PIECES REFILLING FITTING WITH KEY Start filling the pool with water, up to 4 cm. from the lower edge of the valve hole. Mark the hole with a felt tip pen (A) and cut a cross in the centre of the opening (B) with a cutter (BLADE), without going over the hole of the die cut.
  • Page 92 SKIMMER • Before continuing, make sure that the skimmer flap is well positioned. • Mark the position of the fixing screws on the liner with a felt-tip pen. • (B) Position the second square flat seal (5.1) and the flange (6) against the liner, aligning the holes with the position marks of the screws. •...
  • Page 93 POSICIONAMIENTO DE LAS PIEZAS DE SELLADO BOQUILLA DE IMPULSIÓN Empezar a llenar de agua la piscina, deteniendo el llenado a unos 4 cms del borde inferior del orificio de la válvula. Marcar el orificio con un rotulador (4) y hacer un corte en cruz en el centro del orificio (B) con ayuda de un cúter (CUCHILLA) sin rebasar el agujero del troquel.
  • Page 94 SKIMMER • Antes de proceder, cerciórese de que la trampilla del skimmer está bien posicionada. • Marque con un rotulador la posición de los tornillos de fijación sobre el liner. • (B) Coloque la segunda junta plana cuadrada (5.1) y después la brida (6) contra el liner, alineando los orificios con las marcas de ubicación de los tornillos. •...
  • Page 95 POSITIONNEMENT DES PIÈCES À SCELLER BUSE DE REFOULEMENT Commencez à remplir la piscine d’eau, en arrêtant le remplissage à 4 cm environ du bord inférieur de l’orifice de la valve. Marquez l’orifice à l’aide d’un crayon-feutre (A) et faire une coupure en croix au centre de l’orifice (B) à l’aide d’un cutter (LAME) sans dépasser le trou de l’étampe.
  • Page 96 SKIMMER • Avant de procéder, assurez-vous que le volet du skimmer est bien positionné. • Tracez avec un feutre la position des vis de fixation sur le liner. • Placez le 2ème joint plat carré (5.1) puis la bride (6) contre le liner en alignant les trous avec les tracés d’emplacement des vis. •...
  • Page 97 POSITIONIERUNG DER VERSIEGELUNGSTEILE DRUCKVENTIL Beginnen Sie damit, das Schwimmbecken bis ungefähr 4 cm unterhalb des unteren Randes der Öffnung des Rücklaufventils mit Wasser zu füllen. Markieren Sie die Öffnung mit einem Filzstift (A) und schneiden Sie mithilfe des Cutters (MESSER) die Mitte der Öffnung (B) kreuzförmig ein, ohne dabei über das Loch des Stanzwerkzeugs hinauszuschneiden.
  • Page 98 SKIMMER • Bevor Sie fortfahren, stellen Sie sicher, dass die Klappe des Skimmers richtig positioniert ist. • Kennzeichnen Sie mit einem Stift die Position der Befestigungsschrauben auf dem Liner. • Platzieren Sie die zweite quadratische Flachdichtung (5.1) und danach den Flansch (6) gegen den Skimmer und richten Sie die Öffnungen an den Mar- kierungen für die Schraubenposition aus.
  • Page 99 POSIZIONAMENTO DEI PEZZI DI SALDATURA UGELLO DI MANDATA Iniziare ad immettere acqua nella piscina, interrompendo il riempimento a 4 cm dal liner inferiore della bocca della valvola. Segnare tale apertura con un pennarello (A) e fare un taglio a croce nel centro della stessa (B) con l’aiuto di un taglierino (LAMETTA) senza superare il foro destinato allo skimmer.
  • Page 100 SKIMMER • Prima di proseguire, accertarsi che lo sportello dello skimmer sia ben posizionato. • Segnare con un pennarello la posizione delle viti di fissaggio sopra il liner. • Posizionare il secondo giunto piano (5.1) e dopo il traversino (6) contro il liner, allineando i fori con i segni di posizionamento delle viti. •...
  • Page 101 PLAATSING VAN DE AF TE DICHTEN ONDERDELEN UITSTROOMMONDSTUK Laat het zwembad gedeeltelijk vollopen, en stop wanneer het waterniveau ongeveer 4 cm onder de rand van de klep staat. Merk de opening met een merkpen (A) en maak een kruisvormige snede in het midden (B) van de opening met behulp van een cutter (MES) zonder de rand van de opening te overschrijden.
  • Page 102 SKIMMER • Voordat u verder gaat, verzeker u ervan dat de afsluiter van de skimmer is de juiste stand staan. • Markeer met een stift de stand van de bevestigingsschroeven op de liner. • Plaats de tweede, platte vierkante pakking (5.1) en vervolgens de flens (6) tegen de liner, en lijn de gaten uit met de plaatsmarkeringen van de schroeven. •...
  • Page 103 POSICIONAMENTO DAS PEÇAS DE SELAGEM BOQUILHA DE IMPULSÃO Encha a piscina de água até aprox. 4 cm por debaixo do bordo inferior do orifício da válvula. Assinale o orifício com um marcador (A) e faça um corte em cruz no centro do orifício B) com a ajuda de um x-acto (LÂMINA) sem ultrapassar marca indicativa do orifício.
  • Page 104 SKIMMER • Antes de começar, certifique-se de que a válvula do skimmer está bem posicionada. • Marque com um marcador a posição dos parafusos de fixação sobre o liner. • Coloque a segunda junta plana quadrada (5.1) e depois o flange (6) contra o liner, alinhando os orifícios com as marcas de localização dos parafusos. •...

  • Page 105: Filter / Filtración / Filtration / Filtration / Filtrazione / Filtering / Filtração

    FILTER FILTRACIÓN FILTRATION FILTRATION FILTRAZIONE FILTERING FILTRAÇÃO ASSEMBLY SUGGESTIONS: • The filter should be located at least 3.50 m from the pool. The following diagrams explain the movement direction of the water. Check the manual that comes with the filter group for the assembly instructions.
  • Page 106 All the threaded connections should be assembled with the watertight Teflon tape included , except the connection with O rings. The Teflon should be wound round the thread in a counter clockwise direction. LAND-FILLING: Finish filling the pool The water level should be situated between the upper third part and the second half of the skimmer mouth. Todas las conexiones roscadas deben montarse con la cinta estanca de Teflón incluida , excepto las conexiones con junta tórica.

  • Page 107: Sand Filter / Filtro De Arena / Filtre À Sable / Sandfilter / Filtro Per La Sabbia / Zandfilter

    SAND FILTER FILTRO DE ARENA This is the oldest of filtering systems. The filtered water passes through the sand (calibrated silicon) FILTRE À SABLE that retains all impurities. This type of filter is equipped with a multi-directional flap that allows easy manipulations and cleaning.
  • Page 108 2. WASHING POSITION (OR BACKWASH): Sand washing position. Allow the water to circulate in reverse direction in the filter. The water enters through the lower part of the filter elevates the filtering mass and therefore collects all its impurities and because they are lighter than sand, they area evacuated through the upper part of the filter towards the drain.
  • Page 109 4. EMPTYING POSITION / DRAIN (OR WASTE): Position to evacuate the water of for emptying the pool. In this case, the water does not pass through the filter, it goes directly to the drain. 4. POSICIÓN VACIADO / DESAGÜE (O WASTE): Posición para evacuar el agua o para vaciar el vaso. En este caso, el agua no pasa por el filtro, sale directamente por el desagüe.
  • Page 110 6. RECIRCULATION POSITION / CIRCULATION**: Position used so the water circulates through the hydraulic network without passing through the filter. This possibility is used to move the water if you want to add a product to the pool or if you should perform any operation in the filter, because in this case the filter is isolated and the water coming from the pump is directly expelled.
  • Page 111 EDGES •Edge •Playa PLAYAS •Margelle •Breakwater •Rand •Rompeolas MARGELLES •Bordo •Brise vague •Ränd •Wellenbrecher RÄNDER •Bordo • Frangiflutti BORDI •Golfbreker •Reinforcement RANDEN •Refuerzo •Board •Renfort BORDOS •Tabla •Verstärkungen •Madrier •Rinforzi •Brett •Verstevigingen •Tavola •Plank EDGES: (It is mandatory to fill the pool with water before placing the edges. Sitting on or walking on the edges is strictly prohibited. Any breakage is not covered by the guarantee.) ˚...
  • Page 112 BORDI: (È imprescindibile riempire la piscina con acqua prima di montare i bordi. È vietato sedersi o camminare sui bordi. Eventuali rotture non saranno coperte dalla garanzia.) ˚ 43-44 Le estremità del bordo vengono tagliate a 90 . Consultare i disegni ( 4x60) (Vedere a pagina PREPARAZIONE •...

  • Page 114: Fixing Of The Stainless Steel Ladder / Fijación De La Escalera Inoxidable / Fixation De L`echelle

    FIXING OF THE STAINLESS STEEL LADDER FIJACIÓN DE LA ESCALERA INOXIDABLE FIXATION DE L’ECHELLE INOX BEFESTIGUNG TREPPE AUS ROSTFREIEM MATERIAL FISSAGGIO DELLA SCALA DI ACCIAIO INOSSIDABILE BEVESTIGING VAN DE RVS LADDER FIXAÇÃO DA ESCADA INOXIDÁVEL Fig. 19/Abb. 19/Afb. 19 Fig. 20/Abb. 20/Afb. 20 A.- Slot in the upper (1) and lower (10) handrails, fasten them with the steps (9) and the steps to the handrails using screws (11), nuts (8) and washers (7).
  • Page 115 Fig. 19/Abb. 19/Afb. 19 Fig. 20/Abb. 20/Afb. 20 A.- Assembler les rampes supérieure (1) et inférieure (10) en les introduisant l’une dans l’autre et les fixer aux marches (9) et celles-ci à l’aide des vis (11), des écrous (8) et des rondelles (7) correspondantes. (Fig.19) B.- Monter les butées (12) de la rampe, pour éviter que l’escalier puisse abîmer la piscine.
  • Page 116 IDENTIFICATION/IDEN- TIFICACIÓN/REPÉRE/ DENOMINATION/DENOMINACIÓN/DÉSIGNATION/BEZEICHNUNG/ CTD/QTÉ/ANZ/ KENNZEICHNUNG/IDEN- DENOMINAZIONE/BENAMING/DENOMINAÇÃO/ AANT/TD TIFICAZIONE/IDENTIFICA- TIE/IDENTIFICAÇÃO •Upper handrail •Pasamanos superior •Rampe supérieure •Obere Geländer •Corrimano superiore •Bovenstuk •Corrimão superior •Trim •Tapeta embellecedora •Chapeau enjoliveur •Zierdeckel •Abbelimento •Sierring •Tampa decorativa •Screw Ø 8x50 mm •Tornillo Ø 8x50 mm •Vis Ø...
  • Page 117 PUTTING INTO SERVICE During the first use, you should wash the filter (check the filer system maintenance). Filtering is a mechanical treatment that allows cleaning the pool water by means of eliminating the impurities and contaminating particles. The hydraulic circuit and water purifying group is an essential element for the optimal operation of the filtering system.
  • Page 118 SAFETY SUGGESTIONS Carefully read, understand, and follow all information in this user manual before installing and using the swimming pool. These warnings, instructions, and safety guidelines address some common risks of water recreation, but they cannot cover all risks and dangers in all cases. Always use caution, common sense, and good judgment when enjoying any water activity.

  • Page 119: Putting Into Service + Maintenance And Treatment + Safety Suggestions / Puesta En Servicio

    PUESTA EN SERVICIO Durante el primer uso es obligatorio realizar un lavado del filtro (consulte el mantenimiento del sistema de filtración). La filtración es un tratamiento mecánico que permite limpiar el agua de la piscina mediante la eliminación de las impurezas y de las partículas contaminantes. El conjunto del circuito hidráulico y del grupo de depuración del agua es un elemento esencial para el buen funcionamiento del sistema de filtración.
  • Page 120 CONSEJOS DE SEGURIDAD Antes de instalar y de utilizar la piscina, lea atentamente la información recogida en el presente manual, asimílela y cúmplala. Los anuncios, las instrucciones y las consignas de seguridad hacen referencia a algunos de los riesgos más habituales relativos al ocio en el agua, pero no cubren la totalidad de riesgos y peligros que se pueden presentar.
  • Page 121 MISE EN SERVICE Lors de la première utilisation, il est impératif d’effectuer un lavage du filtre (voir entretien du système de filtration). La filtration est un traitement mécanique qui permet de nettoyer l’eau de la piscine en éliminant ses impuretés et particules polluantes. L’ensemble du circuit hydraulique et du groupe d’épuration d’eau est une donnée essentielle au bon fonctionnement du système de filtration.
  • Page 122 CONSEILS DE SÉCURITÉ Avant d’installer et d’utiliser, la piscine, veuillez lire attentivement, assimiler et respecter toutes les informations contenues dans cette notice d’utilisation. Ces avertissements, instructions et consignes de sécurité portent sur certains des risques usuels associés aux loisirs aquatiques, mais ils ne peuvent pas couvrir la totalité...
  • Page 123 INBETRIEBNAHME Beim ersten Einsatz ist es obligatorisch, eine Reinigung des Filters vorzunehmen (informieren Sie sich über die Instandhaltung des Filtrationssystems). Die Filtration ist eine mechanische Behandlung, bei der das Wasser des Pools mittels Beseitigung von Verunreinigungen und Schmutzpartikeln gesäubert wird. Der Wasserkreislauf und das Wasserreinigungsaggregat sind wesentliche Elemente für das ordnungsgemäße Funktionieren des Filtrationssystems.
  • Page 124 SICHERHEITSINWEISE Vor Einbau und Nutzung des Pools bitte aufmerksam die in diesem Handbuch aufgeführten Informationen lesen, verinnerlichen und einhalten. Die Sicherheitshinweise und -vorschriften beziehen sich auf einige der am häufigsten auftretenden Risiken in Zusammenhang mit Freizeit im Wasser, sie umfassen jedoch nicht alle Risiken und Gefahren, die auftreten können. Seien Sie vorsichtig, handeln Sie kritisch und mit gesundem Menschenverstand, wenn Sie sich im Wasser aufhalten.
  • Page 125 MESSA IN SERVIZIO Durante il primo utilizzo è obbligatorio realizzare un lavaggio del filtro (consultare la manutenzione del sistema di filtrazione). La filtrazione è un trattamento tecnico che permette pulire l’acqua della piscina tramite l’eliminazione delle impurità e delle particelle contaminanti. L’insieme del circuito idraulico e del gruppo di depurazione dell’acqua è...
  • Page 126 CONSIGLI PER LA SICUREZZA Prima di installare e utilizzare la piscina si prega di leggere attentamente le informazioni contenute in questo manuale, avendo cura di comprenderle e rispettarle. Gli avvisi, le istruzioni e le indicazioni sulla sicurezza si riferiscono ad alcuni dei rischi più comuni relativi all’utilizzo della piscina, ma non coprono la totalità dei rischi e dei pericoli che possono verificarsi.
  • Page 127 INGEBRUIKNAME Tijdens het eerste gebruik is het verplicht om een wassing van het filter uit te voeren (zie: Onderhoud van het filtersysteem). De filtering is een mechanische behandeling die het mogelijk maakt om zwembadwater te reinigen door het verwijderen van onzuiverheden en verontreinigende deeltjes. Het geheel van het hydraulische circuit en de waterzuiveringsgroep is een essentieel element voor de goede werking van het filtersysteem.
  • Page 128 VEILIGHEIDSINFORMATIE Voor het installeren en in gebruik nemen van het zwembad, dient u de informatie die in deze handleiding is vervat aandachtig door te lezen, goed in u op te nemen en na te leven. De mededelingen, instructies en de aanbevelingen betreffende de veiligheid hebben betrekking op enkele van de meest voorkomende risico’s die bestaan bij vrijetijdsbesteding in het water;...
  • Page 129 COLOCAÇÃO EM SERVIÇO Durante o primeiro uso, é obrigatório realizar uma lavagem do filtro (consulte a manutenção do sistema de filtração). A filtração é um tratamento mecânico que permite limpar a água da piscina através da remoção das impurezas e das partículas contaminantes. O conjunto do circuito hidráulico e do grupo de depuração da água é...
  • Page 130 INFORMAÇÃO DE SEGURANÇA Antes de instalar e de utilizar a piscina, leia atentamente a informação incluída neste manual, assimile-a e cumpra-a. Os anúncios, as instruções e as ordens de segurança dizem respeito a alguns dos riscos mais habituais relativos ao lazer na água, mas não cobrem a totalidade dos riscos e perigos que podem surgir. Seja prudente e tenha senso crítico e senso comum quando praticar atividades aquáticas.
  • Page 131 NORMAL MAINTENANCE RESPECT THE ENVIRONMENT DO NOT TAKE APART THE POOL UNLESS IT IS STRICTLY NECESSARY. IF YOU DO SO, PLEASE REUSE THE WATER. WATER IS A SCARCE GOOD. MAINTENANCE AND USE: - Switch on the filter system once a day in to insure a complete water volume renewal and never do it when somebody is in the pool (see filter manual).
  • Page 132 MECHANICAL MEASURES: Check the filter, the skimmer, the valves and the pipes are well connected to the pool. Do consider high water temperature will involved more time for the filtering. Theoretic filtering time = Water volume / Filter system discharge (generally 8h/day with water temperature of 21°C), (Ideal: 2h in the morning –...
  • Page 133 MANTENIMIENTO HABITUAL RESPETA EL MEDIO AMBIENTE «NO DESMONTE LA PISCINA SI NO ES ESTRICTAMENTE NECESARIO. EN CASO DE HACERLO, LE ROGAMOS REUTILICE EL AGUA. EL AGUA ES UN BIEN ESCASO». - Durante la temporada de uso de un kit de piscina ponga a funcionar el sistema de filtración una vez al día para asegurar un renovamiento completo del volumen de agua y siempre cuando no se esté...
  • Page 134 Nunca bañarse hasta que se estabilice el nivel de cloro. Utilizar siempre un Dosificador flotante para la disolución del producto químico (pastillas). La dosificación de los productos químicos se hace en función de: El volumen de agua de su piscina, la frecuencia del baño, las condiciones climáticas, temperatura del agua y ubicación.
  • Page 135 ENTRETIEN COURANT RECOMMANDATION POUR L’ENVIRONNEMENT : «NE DÉMONTEZ PAS LA PISCINE SI CELA N’EST PAS ABSOLUMENT NÉCESSAIRE. EN CAS DE DÉMONTAGE, NOUS VOUS PRIONS DE RÉUTILISER L’EAU. IL N’Y A PAS D’EAU EN TROP». ENTRETIEN ET UTILISATION: - Durant la saison d’utilisation du kit piscine, le système de filtration doit obligatoirement être mis en service chaque jour, suffisamment longtemps pour assurer au moins un renouvellement complet du volume d’eau.
  • Page 136 et emplacement. Toujours agiter l’eau et attendre la dissolution d’un produit chimique avant d’en rajouter un autre. Attendre environ 12 h. entre chaque ajustement de pH, de Chlore, ou d’anti-algues en faisant fonctionner le système de filtration. TRAITEMENTS MECANIQUES : Vérifier que l’épurateur, skimmer, buses et tuyaux soient correctement connectés à...
  • Page 137 ÜBLICHE INSTANDHALTUNG UMWELTSCHUTZUNG DEMONTIEREN SIE NICHT DAS SCHWIMMBECKEN, WENN DAS NICHT UNBEDINGT NÖTIG IST. IM FALLE SIE DAS MACHEN, VERWENDEN SIE BITTE DAS WASSER. DAS WASSER IST EIN KNAUSERIGES GUTE. WARTUNG UND BENUTZUNG: - Schalten Sie die Filteranlage einmal täglich ein, um sicher zu gehen, dass das gesamte Wasservolumen erneuert wird und immer dann, wenn das Pool nicht zum Baden benutzt wird.
  • Page 138 werden, bevor nicht der Chlorgehalt eingestellt ist. Zum Auflösen des chemischen Produktes (Pastillen) verwenden Sie immer einen Schwimmdosierer. Die Dosierung chemischer Produkte erfolgt in Abhängigkeit: vom Wasservolumen Ihres Pools, der Badehäufigkeit, den klimatischen Bedingungen, der Wassertemperatur und dem Standort. Nach dem Eindosieren immer rühren und abwarten, bis sich das chemische Produkt gelöst hat, bevor ein weiteres zugegeben wird.
  • Page 139 MANUTENZIONE ORDINARIA PRECAUZIONE PER L’ECOSISTEMA AMBIENTALE NON SMONTARE LA PISCINA SE NON E’ STRETTAMENTE NECESSARIO.NEL CASO LO FOSSE VI PREGHIAMO DI RIUTILIZZARE L’ACQUA. L’ACQUA NON VA SPRECATA. USO E MANUTENZIONE: - Porre in funzionamento il sistema di filtraggio una volta al giorno, per assicurare un rinnovamento completo del volume d’acqua e sempre quando non si sta utilizzando la piscina per il bagno (vedi manuale del depuratore).
  • Page 140 MEZZI MECCANICI: Verificare che il depuratore, lo skimmer, le valvole e i tubi flessibili siano correttamente collegati alla piscina. Tenere sempre presente che a maggior temperatura dell’acqua sarà necessario più tempo di filtraggio. Tempo filtraggio teorico = Volume d’acqua / Portata del sistema di filtraggio (in genere, 8 h/giorno con la temperatura dell’acqua a 21ºC), (Ideale: 2 h.
  • Page 141 ROUTINEONDERHOUD HOUD REKENING MET HET MILIEU “HET ZWEMBAD NIET DEMONTEREN WANNEER HET NIET STRIKT NOODZAKELIJK IS. MOCHT DIT WEL ZO ZIJN DAN VERZOEKEN WIJ U HET WATER TE HERGEBRUIKEN. WATER IS NIET OVERVLOEDIG.“ ONDERHOUD EN GEBRUIK: - Stel het filtratiesysteem eenmaal per dag in werking om van een volledige verversing van het watervolume verzekerd te zijn en doe dit altijd wanneer het zwembad niet voor het bad in gebruik is (zie de handleiding van de zuiveringsinstallatie).
  • Page 142 Algicide te worden toegvoegd om het onstaan van algen te voorkomen. Nooit baden voordat het chloorniveau in evenwicht is. Gebruik altijd een drijvende doseermaat voor de oplossing van het chemische product (tabletten). De dosering van de chemische producten geschiedt in overeenstemming met:Het watervolume van het zwembad, de veelvuldigheid van het baden, de weersomstandigheden, de temperatuur van het water en de ligging van het zwembad.
  • Page 143 MANUTENÇÃO HABITUAL O MEIO AMBIENTE AGRADECE “DESMONTAR A PISCINA SE ABSOLUTAMENTE NECESSÁRIO. NESTE CASO, POR FAVOR REUTILIZE A ÁGUA. A ÁGUA É VIDA.” - Ponha a funcionar o sistema de filtração uma vez por dia para assegurar um renovamento completo do volume de água, e sempre que não se estiver a utilizar a piscina para o banho.
  • Page 144 Verificar se a junção à piscina do depurador, do skimmer, das válvulas e das mangueiras é correcta. Tenha em conta que quanto mais alta for a temperatura da água mais necessitará tempo de filtração. Tempo filtração teórico = Volume de água / caudal do sistema de filtração (em geral 8 h/dia com uma temperatura de água de 21º...
  • Page 145 SERVICIOS TÉCNICOS Los servicios técnicos se encargan de la instalación de piscinas, la venta de repuestos y accesorios y el mantenimiento de las depuradoras. COBERTURA NOMBRE TELÉFONO COBERTURA NOMBRE TELÉFONO LUGO LUCALOR 982/21-90-01 ALAVA URTEAGA QUIMICA, S.L. 945/26-25-17 LUGO HYDRO-GLOBAL 982/41-14-13 ALBACETE HIDRO BELL...
  • Page 146 SARDEGNA SUD - ECO PISCINE DI TOMMASO RAZZOLINI - VIA ARETINA, 17 - 50060 PELAGO (FI) - PI. 05071080484 - info@ecopiscineita- lia.it - WWW.ECOPISCINEITALIA.IT GESTIONE ARTICOLI IN GARANZIA: No VERDE : 800 781 592 - MAIL: satitalia@gre.es - FAX: 0034. 946740321 SEVICES TÉCNICO Os serviços técnicos são responsáveis pela instalação de piscinas, a venda de peças de reposição e acessórios e manutenção do...
  • Page 147 DISTRIBUIDO POR MANUFACTURAS GRE S.A. ARITZ BIDEA 57, BELAKO INDUSTRIALDEA 48100 MUNGIA (VIZCAYA) ESPAÑA Nº REG. IND.: 48-06762 FABRICADO EN EUROPA...

This manual is also suitable for:

Wpcarr3

Table of Contents
