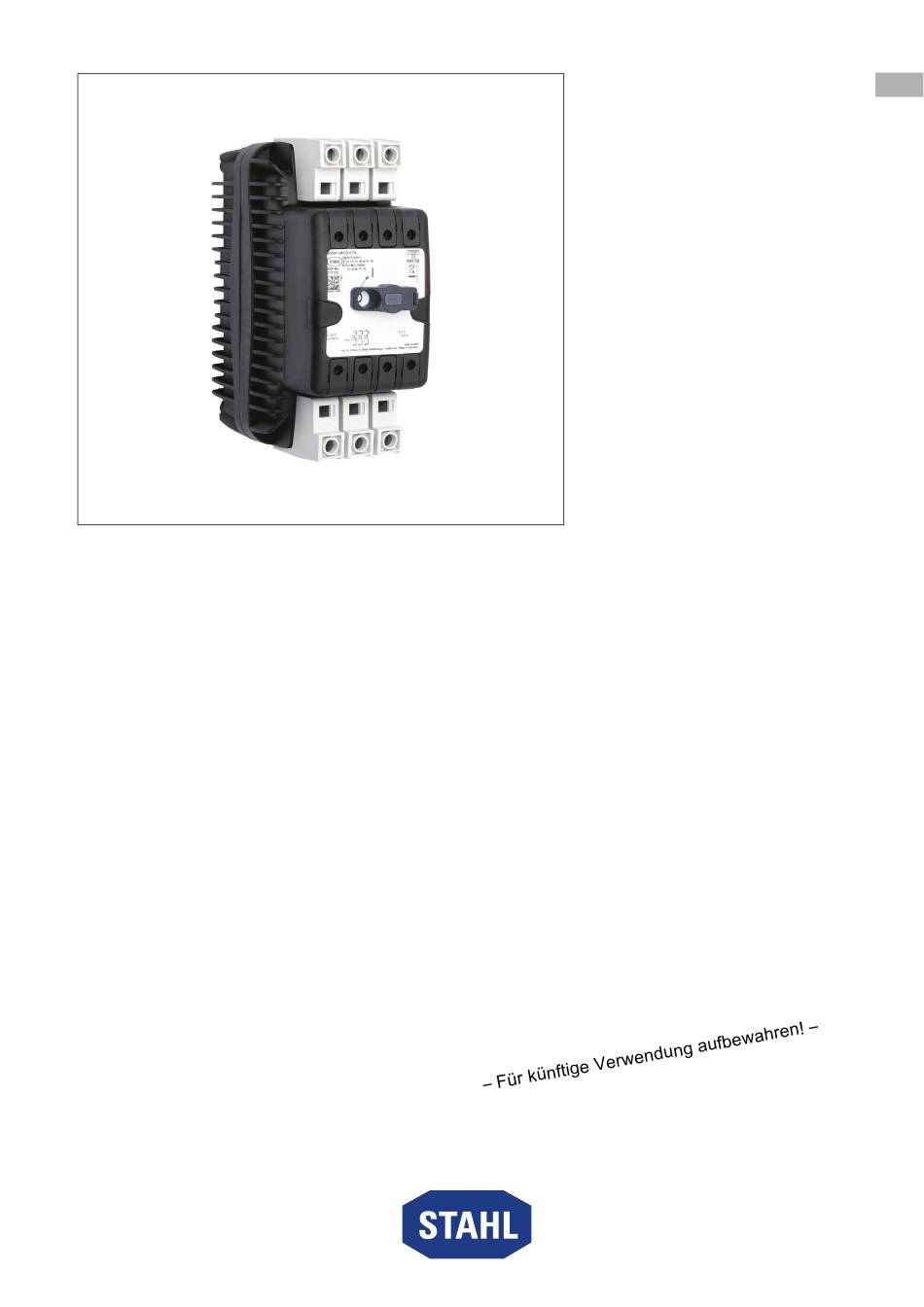

- Page 1 Betriebsanleitung Additional languages r-stahl.com Leitungsschutzschalter (MCB) Reihe 8530/1-MCB...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Zu dieser Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung ..............5 Qualifikation des Personals ................5 Restrisiken ......................6 Transport und Lagerung ..................7 Produktauswahl, Projektierung und Modifikation ..........7... -
Page 3: De De
Betriebsanleitung während der Lebensdauer des Geräts aufbewahren. Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 276540 / 853060300010 Publikationsnummer: 2023‐07‐03·BA00·III·de·03... -
Page 4: Erläuterung Der Symbole
Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten Gefahrensituation, die bei Nichtbeachtung der GEFAHR! Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. Gefahrensituation, die bei Nichtbeachtung der WARNUNG! Sicherheitsmaßnahmen zu schweren Verletzungen führen kann. -
Page 5: Sicherheit
Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •... -
Page 6: 3.3 Restrisiken
Gerät nur in Originalverpackung oder gleichwertiger Verpackung transportieren. Gerät nicht belasten. Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. Gerät und weitere Systemkomponenten während der Montage nicht beschädigen. Übermäßige Erwärmung oder elektrostatische Aufladung Durch eine fehlerhafte Einrichtung im Schaltschrank, durch den Betrieb außerhalb... -
Page 7: 4 Transport Und Lagerung
Vor der Inbetriebnahme prüfen, ob die Montage korrekt ausgeführt wurde. Gerät nicht ändern oder umbauen. Instandsetzung sowie Reparaturen am Gerät nur mit Original-Ersatzteilen und nach Absprache mit R. STAHL durchführen. 3.3.2 Verletzungsgefahr Stromschlag Während des Betriebs und der Instandhaltung können hohe Spannungen am Gerät anliegen, daher muss während der Installation das Gerät spannungsfrei geschaltet sein. -
Page 8: Montage Und Installation
Montage und Installation Montage und Installation Montage / Demontage Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") sowie der Projektierungsvorgaben montieren. Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen. 6.1.1 Gebrauchslage Die Gebrauchslage ist senkrecht oder waagerecht. 6.1.2 Montage / Demontage auf Hutschiene Montage 21771E00... - Page 9 Montage und Installation 21777E00 Gerät herausschwenken (2). 6.1.3 Montage / Demontage auf Montageplatte mittels Anschraubfüsse Für die Montage auf Montageplatte das optional erhältliche Befestigungsset (Art. Nr. 276618) verwenden! 24100E00 276540 / 853060300010 Leitungsschutzschalter (MCB) 2023‐07‐03·BA00·III·de·03 Reihe 8530/1-MCB...
-
Page 10: Installation
Montage und Installation Installation 6.2.1 Leiteranschluss Auf vorgeschriebene Querschnitte der Leiter achten. Leiterisolation bis an die Klemmen heranführen (Abisolierlänge siehe "Technische Daten"). Beim Abisolieren Leiter nicht beschädigen (z.B. durch Einkerbung). Aderendhülsen fachgerecht und mit geeignetem Werkzeug anbringen. Aderendhülsen haben unterschiedliche Geometrien, wenn sie auf einen Leiter geklemmt werden. -
Page 11: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Vor Inbetriebnahme folgende Prüfschritte durchführen: Gerät auf Schäden prüfen. Montage und Installation auf korrekte Durchführung prüfen. Gegebenenfalls Fremdkörper entfernen. Korrekten, festen Sitz des Geräts sowie der Klemmverbindungen sicherstellen. Kontrollieren, ob Abdeckungen vor spannungsführenden Teilen sicher angebracht sind. ... -
Page 12: 9 Instandhaltung, Wartung, Reparatur
Betriebsanleitung (Kapitel "Sicherheit") warten. Gerät während der Wartung mit Abschließvorrichtung / Schloss (Art. Nr. 107115) vor versehentlichem Wiedereinschalten schützen (siehe Kapitel 8.1). Reparatur Reparaturen am Gerät nur mit Original-Ersatzteilen und nach Absprache mit R. STAHL durchführen. Leitungsschutzschalter (MCB) 276540 / 853060300010 Reihe 8530/1-MCB 2023‐07‐03·BA00·III·de·03... -
Page 13: 10 Rücksendung
Rücksendung Rücksendung Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. -
Page 14: 14 Anhang A
Anhang A Anhang A 14.1 Technische Daten Explosionsschutz Global (IECEx) IECEx FMG 19.0029 U Ex db eb IIC Gb Europa (ATEX) FM19ATEX0191 U E II 2 G Ex db eb IIC Gb Bescheinigungen und Zertifikate Bescheinigungen IECEx, ATEX Technische Daten Ausführung 8530/1-MCB- 8530/1-MCB-... - Page 15 Anhang A Technische Daten Ausführung 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- STA06 STA10 STA15 STA25 gemäß IEC/EN 60947-2 Bemessungs- 1P, 1P + N: 230 V AC 1P, 1P + N: 230 V AC spannung U 2P, 3P, 4P, 3P + N: 230 / 440 V AC 2P, 3P, 4P, 3P + N: 230 / 400 V AC Max.
- Page 16 Anhang A Technische Daten Ausführung 8530/1-MCB-DCA10 8530/1-MCB-NAA10 8530/1-MCB-NDA10 Normen IEC/EN 60898-2 UL 489 UL 489 IEC/EN 60947-2 CSA 22.2 No. 5 Elektrische Daten Anzahl der Pole 1P, 2P, 3P, 4P 1P, 2P, 3P, 4P 1P, 2P Auslöse- B, C, K, Z C, K, Z charakteristik Bemessungsstrom I...
- Page 17 Anhang A Technische Daten Ausführung 8530/1-MCB-DCA10 8530/1-MCB-NAA10 8530/1-MCB-NDA10 gemäß IEC/EN 60947-2 Bemessungs- 1P: 253 V AC 1P: 230 V AC – spannung U 2P, 3P, 4P: 440 V AC 2P, 3P, 4P: 230 / 400 V AC 1P: 125 V DC +10 % 2P: 440 V DC Max.
- Page 18 Anhang A Technische Daten Ausführung 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- STS06 STS10 STS15 STS25 Normen IEC/EN 60898-1 IEC/EN 60947-2 IEC/EN 60947-2 Elektrische Daten Anzahl der Pole 1P, 2P, 3P, 4P, 1P + N, 3P + N Auslöse- B, C, D, Z C, D charakteristik Bemessungsstrom I...
- Page 19 Anhang A Technische Daten Ausführung 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- STS06 STS10 STS15 STS25 Isolations- koordination gemäß VDE 0110-1, -20 Überspannungs- II, III kategorie Stoßspannung 4.000 V (1,2 / 50) Hilfsschalter Bemessungs- Hilfskontakt / Fehlersignalkontakt: spannung U 230 V AC / 24 V DC Bemessungs- Hilfskontakt / Fehlersignalkontakt: strom I...
- Page 20 Anhang A Technische Daten Ausführung 8530/1-MCB-DCS10 8530/1-MCB-NAS10 8530/1-MCB-NDS10 Normen IEC/EN 60898-2 IEC/EN 60947-2 UL 489 Elektrische Daten Anzahl der Pole 1P, 2P, 4P 1P, 2P, 3P Auslöse- B, C B, C, D charakteristik Bemessungsstrom I 0,5 A ( I ( 63 A Bemessungs- 0 / 50 / 60 Hz 50 / 60 Hz...
- Page 21 Anhang A Technische Daten Ausführung 8530/1-MCB-DCS10 8530/1-MCB-NAS10 8530/1-MCB-NDS10 Isolations- koordination gemäß VDE 0110-1, -20 Überspannungs- – kategorie Stoßspannung 4.000 V (1,2 / 50) Hilfsschalter Bemessungs- Hilfskontakt / Fehlersignalkontakt: spannung U 230 V AC / 24 V DC Bemessungs- Hilfskontakt / Fehlersignalkontakt: strom I 276540 / 853060300010 Leitungsschutzschalter (MCB)
- Page 22 Anhang A Technische Daten Umgebungsbedingungen Umgebungs- -25 ... +55 °C temperatur Lagertemperatur -40 ... +70 °C Mechanische Daten Schutzart IP2X (gemäß DIN/EN 60529) Lebensdauer elektrisch 10.000 Schaltzyklen mechanisch 20.000 Schaltzyklen B10d elektrisch 20.000 Schaltzyklen mechanisch 40.000 Schaltzyklen Hauptkontakte Anschlussart Schraubklemme: 2-Kammern Zugbügel-Klemme Anschluss- obere Kammer: klemmen...
- Page 23 Montagefüße (anschraubbar) als Zubehör separat zu bestellen (Art. Nr. 276618) Einbaulage horizontal oder vertikal Einspeisung von oben oder unten bei AC (DC siehe Kennzeichnung auf dem Gerät) Weitere technische Daten, siehe r-stahl.com. 276540 / 853060300010 Leitungsschutzschalter (MCB) 2023‐07‐03·BA00·III·de·03 Reihe 8530/1-MCB...
-
Page 24: Anhang B
Anhang B Anhang B 15.1 Geräteaufbau 21767E00 Gerätelement Beschreibung Hauptkontaktklemme Anschluss der Primärversorgung Hilfskontaktklemme Anschluss der Hilfsfunktionen Resettaste Hilfsfunktionen oder Resettaste Drehgriff Bedienung 5, 6 Blindabdeckung – Leitungsschutzschalter (MCB) 276540 / 853060300010 Reihe 8530/1-MCB 2023‐07‐03·BA00·III·de·03... -
Page 25: 15.2 Maßangaben / Befestigungsmaße
Anhang B 15.2 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 47 [1,85] 47 [1,85] 24095E00 24101E00 1-polig 1-polig (UL) 65 [2,56] 23952E00 24102E00 2-polig 2-polig (UL) 276540 / 853060300010 Leitungsschutzschalter (MCB) 2023‐07‐03·BA00·III·de·03 Reihe 8530/1-MCB... - Page 26 Anhang B Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 83 [3,27] 83 [3,27] 21768E00 24103E00 3-polig 3-polig (UL) 110 [4,33] 23953E00 24104E00 4-polig 4-polig (UL) Leitungsschutzschalter (MCB) 276540 / 853060300010 Reihe 8530/1-MCB 2023‐07‐03·BA00·III·de·03...
- Page 27 Operating instructions Additional languages r-stahl.com Miniature circuit breaker (MCB) Series 8530/1-MCB...
- Page 28 Contents General Information ....................3 Manufacturer .......................3 About these Operating Instructions ..............3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Symbols on the Device ..................4 Safety ........................5 Intended Use .......................5 Personnel Qualification ..................5 Residual Risks ....................6 Transport and Storage ..................7...
-
Page 29: En En
• Data sheet • National information and documents relating to use in hazardous areas (see also chapter 1.4) For documents in additional languages, see r-stahl.com. Conformity with Standards and Regulations • IECEx, ATEX, EU Declaration of Conformity and further national certificates and documents can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/... -
Page 30: Explanation Of The Symbols
Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tip for making work easier Dangerous situation which can result in fatal or severe injuries DANGER! causing permanent damage if the safety measures are not complied with. -
Page 31: Safety
Specialists who perform these tasks must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for tasks in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •... -
Page 32: 3.3 Residual Risks
Transport the device only in its original packaging or in equivalent packaging. Do not place any load on the device. Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device. -
Page 33: 4 Transport And Storage
Before commissioning, check that installation has been performed correctly. Do not change or modify the device. Service and repair the device only using original spare parts and after consultation with R. STAHL. 3.3.2 Risk of Injury Electric shock During operation and maintenance, the device may have high voltage applied to it. -
Page 34: Mounting And Installation
Mounting and Installation Mounting and Installation Mounting / Dismounting Mount the device carefully and only in accordance with the safety notes (see "Safety" chapter) and the project engineering specifications. Read through the following installation conditions and assembly instructions carefully and follow them precisely. - Page 35 Mounting and Installation 21777E00 Swivel out the device (2). 6.1.3 Mounting / Dismounting on Mounting Plate using Screw-On Feet For mounting on the mounting plate, use the optional fastening set (Art. No. 276618)! 24100E00 276540 / 853060300010 Miniature circuit breaker (MCB) 2023‐07‐03·BA00·III·en·03 Series 8530/1-MCB...
-
Page 36: Installation
Mounting and Installation Installation 6.2.1 Conductor Connection Ensure that conductors have the specified cross-sections. Guide the conductor insulation to the terminals (for the stripping length, see "Technical data"). Do not damage the conductor when stripping the insulation (e.g. by denting it). ... -
Page 37: Commissioning
Commissioning Commissioning Before commissioning, carry out the following checks: Check the device for damage. Check that the mounting and installation have been performed correctly. Remove any foreign objects. Ensure correct, secure fit of the device and clamping connections. ... -
Page 38: 9 Maintenance, Overhaul, Repair
During maintenance, protect the device from being switched on again using the locking device / lock (Art. No. 107115) (see Chapter 8.1). Repair Perform repairs to the device only with original spare parts and after consultation with R. STAHL. Miniature circuit breaker (MCB) 276540 / 853060300010 Series 8530/1-MCB... -
Page 39: 10 Returning The Device
Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. Contact customer service personally. Go to the r-stahl.com website. -
Page 40: 14 Annex A
Annex A Annex A 14.1 Technical Data Explosion Protection Global (IECEx) IECEx FMG 19.0029 U Ex db eb IIC Gb Europe (ATEX) FM19ATEX0191 U E II 2 G Ex db eb IIC Gb Certifications and certificates Certificates IECEx, ATEX Technical Data Version 8530/1-MCB- 8530/1-MCB-... - Page 41 Annex A Technical Data Version 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- STA06 STA10 STA15 STA25 pursuant to IEC/ EN 60947-2 Rated voltage U 1P, 1P + N: 230 V AC 1P, 1P + N: 230 V AC 2P, 3P, 4P, 3P + N: 230 / 440 V AC 2P, 3P, 4P, 3P + N: 230 / 400 V AC Max.
- Page 42 Annex A Technical Data Version 8530/1-MCB-DCA10 8530/1-MCB-NAA10 8530/1-MCB-NDA10 Standards IEC/EN 60898-2 UL 489 UL 489 IEC/EN 60947-2 CSA 22.2 No. 5 Electrical data Number of poles 1P, 2P, 3P, 4P 1P, 2P, 3P, 4P 1P, 2P Tripping B, C, K, Z C, K, Z characteristics Rated current I...
- Page 43 Annex A Technical Data Version 8530/1-MCB-DCA10 8530/1-MCB-NAA10 8530/1-MCB-NDA10 pursuant to IEC/ EN 60947-2 Rated voltage U 1P: 253 V AC 1P: 230 V AC – 2P, 3P, 4P: 440 V AC 2P, 3P, 4P: 230 / 400 V AC 1P: 125 V DC +10 % 2P: 440 V DC Max.
- Page 44 Annex A Technical Data Version 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- STS06 STS10 STS15 STS25 Standards IEC/EN 60898-1 IEC/EN 60947-2 IEC/EN 60947-2 Electrical data Number of poles 1P, 2P, 3P, 4P, 1P + N, 3P + N Tripping B, C, D, Z C, D characteristics Rated current I...
- Page 45 Annex A Technical Data Version 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- 8530/1-MCB- STS06 STS10 STS15 STS25 Insulation coordination in accordance with VDE 0110-1, -20 Overvoltage II, III category Pulse voltage 4,000 V (1.2 / 50) Auxiliary contact Rated voltage U Auxiliary contact / fault signal contact: 230 V AC / 24 V DC Rated current I Auxiliary contact / fault signal contact:...
- Page 46 Annex A Technical Data Version 8530/1-MCB-DCS10 8530/1-MCB-NAS10 8530/1-MCB-NDS10 Standards IEC/EN 60898-2 IEC/EN 60947-2 UL 489 Electrical data Number of poles 1P, 2P, 4P 1P, 2P, 3P Tripping B, C B, C, D characteristics Rated current I 0.5 A ( I ( 63 A Rated frequency 0 / 50 / 60 Hz...
- Page 47 Annex A Technical Data Version 8530/1-MCB-DCS10 8530/1-MCB-NAS10 8530/1-MCB-NDS10 Insulation coordination in accordance with VDE 0110-1, -20 Overvoltage – category Pulse voltage 4,000 V (1.2 / 50) Auxiliary contact Rated voltage U Auxiliary contact / fault signal contact: 230 V AC / 24 V DC Rated current I Auxiliary contact / fault signal contact: 276540 / 853060300010...
- Page 48 Annex A Technical Data Ambient conditions Ambient temperature -25 to +55 °C Storage temperature -40 to +70 °C Mechanical data Degree of protection IP2X (in accordance with DIN/EN 60529) Service life electrical 10,000 switching cycles Mechanical 20,000 switching cycles B10d electric 20,000 switching cycles mechanical...
- Page 49 Mounting feet (screw-on) ordered separately as an accessory (Art. No. 276618) Mounting horizontal or vertical orientation Supply from above or below for AC (DC see label on the device) For further technical data, see r-stahl.com. 276540 / 853060300010 Miniature circuit breaker (MCB) 2023‐07‐03·BA00·III·en·03 Series 8530/1-MCB...
-
Page 50: Annex B
Annex B Annex B 15.1 Device Design 21767E00 Device component Description Main contact terminal Connection of the primary supply Auxiliary contact terminal Connection of the auxiliary functions Reset button Auxiliary functions or reset button Rotary actuator Operation 5, 6 Dummy cover –... -
Page 51: 15.2 Dimensions / Fastening Dimensions
Annex B 15.2 Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inches]) – Subject to modification 47 [1,85] 47 [1,85] 24095E00 24101E00 1-pole 1-pole (UL) 65 [2,56] 23952E00 24102E00 2-pole 2-pole (UL) 276540 / 853060300010 Miniature circuit breaker (MCB) 2023‐07‐03·BA00·III·en·03 Series 8530/1-MCB... - Page 52 Annex B Dimensional drawings (all dimensions in mm [inches]) – Subject to modification 83 [3,27] 83 [3,27] 21768E00 24103E00 3-pole 3-pole (UL) 110 [4,33] 23953E00 24104E00 4-pole 4-pole (UL) Miniature circuit breaker (MCB) 276540 / 853060300010 Series 8530/1-MCB 2023‐07‐03·BA00·III·en·03...
