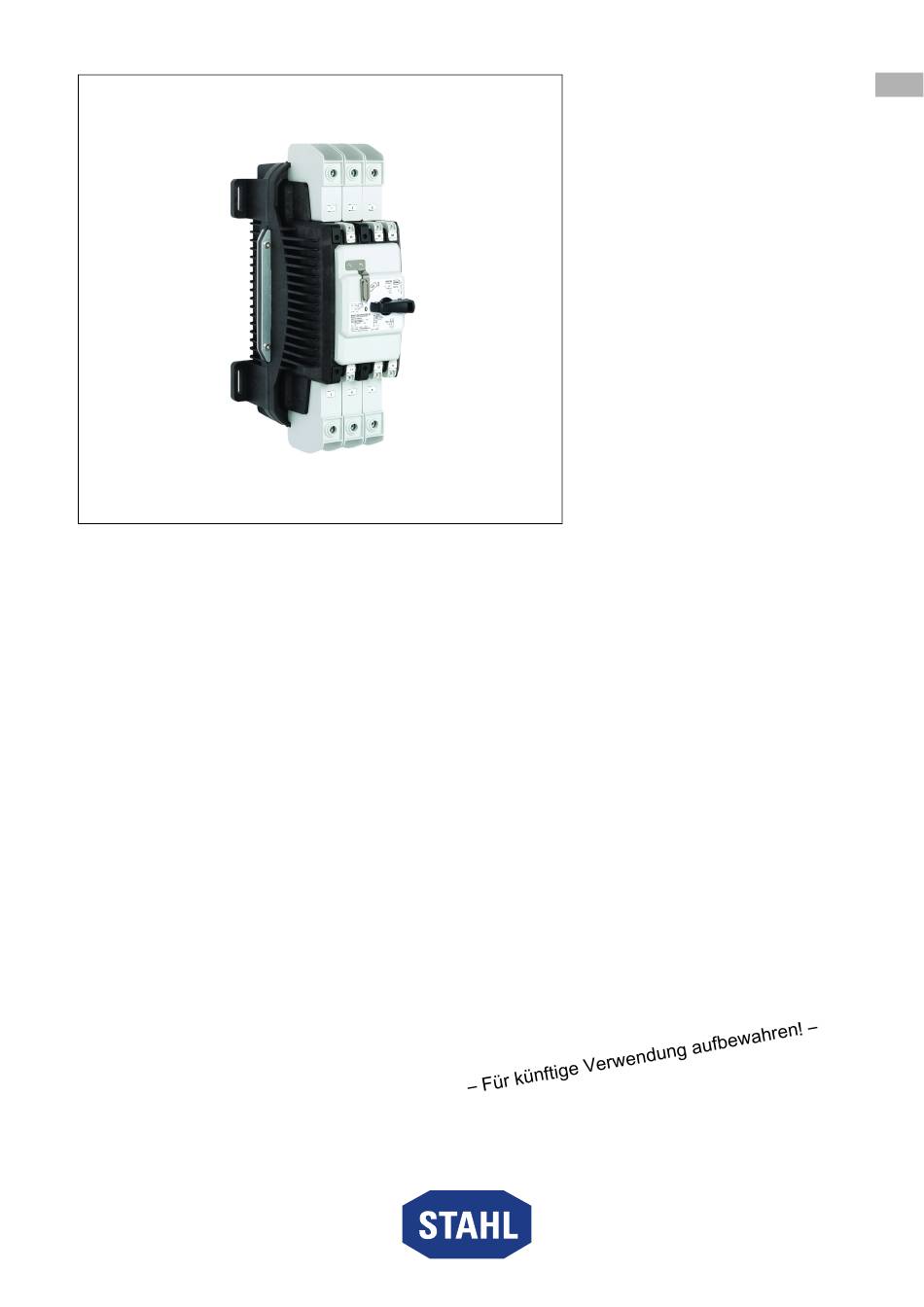

- Page 1 Betriebsanleitung Additional languages r-stahl.com Leistungsschalter (MCCB) Reihe 8550/1-MCCB...
-
Page 2: Table Of Contents
Wiederinbetriebnahme nach Auslösung ............13 Betrieb........................13 Betätigung......................13 Instandhaltung, Wartung, Reparatur..............15 Instandhaltung ....................15 Wartung ......................15 Reparatur ......................15 Rücksendung .....................15 Reinigung......................16 Entsorgung......................16 Zubehör und Ersatzteile..................16 Anhang A ......................17 14.1 Technische Daten ....................17 Anhang B ......................24 15.1 Geräteaufbau .....................24 15.2 Maßangaben / Befestigungsmaße..............25 Leistungsschalter (MCCB) Reihe 8550/1-MCCB... -
Page 3: Allgemeine Angaben
▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 286923 / 855060300010 Publikationsnummer: 2023-03-06·BA00·III·de·00 Die Originalbetriebsanleitung ist die deutsche Ausgabe. -
Page 4: Erläuterung Der Symbole
Sicherheitshinweise, welche unerlässlich zur Kenntnis genommen werden müssen: Bei Geräten mit diesem Symbol sind die entsprechenden Daten und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu 11048E00 beachten! Kennzeichnung gemäß WEEE-Richtlinie 2012/19/EU 20690E00 Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00... -
Page 5: Se Fi
Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •... -
Page 6: Restrisiken
Unverpackte und verpackte Geräte nicht stapeln. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. ▶ Gerät und weitere Systemkomponenten während der Montage nicht beschädigen. Übermäßige Erwärmung oder elektrostatische Aufladung Durch eine fehlerhafte Einrichtung im Schaltschrank, durch den Betrieb außerhalb... -
Page 7: Gr 4 Transport Und Lagerung
Geräte können direkt aneinander gereiht werden, dabei Betriebstemperatur beachten. ▶ Verlustleistung berechnen, dabei als Grundlage die maximal einbaubare Verlustleistung des Ex Gehäuses kalkulieren. ▶ Anschlussquerschnitte sowie Anzugsdrehmomente an den Klemmen genau nach Vorgabe umsetzen (siehe Kapitel "Technische Daten"). 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB... -
Page 8: Montage Und Installation
Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen. 6.1.1 Gebrauchslage ▶ Ausrichtung des Geräts abhängig von der Montageart oder weiterer Dokumentation wählen: • Bei Wandmontage: vertikal aufrecht, vertikal rechts, vertikal links und vertikal umgedreht. 22425E00 22426E00 Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00... - Page 9 Wärmeabgabe des Geräts deutlich. Dadurch kann es sich stärker erwärmen. Daher sind die Werte für Bemessungsbetriebsspannung, Bemessungsdauerstrom und Kurzschlusswerte ab einer Höhe von 2000 m / 6562 ft über dem Meeresspiegel anzupassen, siehe Kapitel "Technische Daten". 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB...
- Page 10 Unterlegscheibe ISO 7093 befestigen. ▶ Schrauben anziehen (Anzugsdrehmoment: 3,5 Nm / 31 lb-in). Demontage ▶ 22391E00 Vor der Demontage des Schalters alle angeschlossenen Kabel/Leiter entfernen. ▶ 4 x M5-Schrauben lösen. ▶ Schalter vorsichtig herausnehmen. Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00...
-
Page 11: Installation
Erdschluss immer 2 Strombahnen bei 3-poligen Kompaktleistungsschaltern in Reihe liegen. 2-polige Ausführung im 3-poligen Gehäuse (2(3)-polig): Es dürfen nur die äußeren Pole verwendet werden (Pol 1/2 und Pol 5/6). 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB... -
Page 12: Inbetriebnahme
Montage und Installation auf korrekte Durchführung prüfen. ▶ Korrekten, festen Sitz des Geräts sowie der Klemmverbindungen sicherstellen. ▶ Kontrollieren, ob Abdeckungen vor spannungsführenden Teilen sicher angebracht sind. ▶ Prüfen, ob alle vorgeschriebenen Anzugsdrehmomente eingehalten sind. Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00... -
Page 13: Wiederinbetriebnahme Nach Auslösung
Dabei öffnet oder schließt er alle drei Hauptkontakte gleichzeitig. 22396E00 22394E00 22423E00 22395E00 Ausgelöst Schloss (Stellung TRIP) Der Drehgriff lässt sich durch ein Schloss gegen unbefugtes Bedienen abschließen. ▶ Vorhängeschloss einhängen (nur in Schaltstellung 0 (AUS) möglich). 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB... - Page 14 Löst das Gerät nicht aus, ist es defekt. ▶ Gerät austauschen. Gerät (wieder) einschalten ▶ Drehgriff in die Stellung AUS bewegen. ▶ Drehgriff in die Stellung EIN bewegen. Das Gerät ist eingeschaltet. Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00...
-
Page 15: Instandhaltung, Wartung, Reparatur
▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren. -
Page 16: Reinigung
Zubehör und Ersatzteile HINWEIS! Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann zu Sachschäden führen. ▶ Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH (siehe Datenblatt) verwenden. Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00... -
Page 17: Anhang A
0 ... 400 Hz frequenz Bemessungs- UL 489: betriebs- 600Y/347 V AC bei 50/60 Hz spannung U IEC 60947-2: 690 V AC bei 50/60 Hz Bemessungs- IEC 60947-2: isolations- 800 V spannung U 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB... - Page 18 Hilfskontakt / Fehlersignalkontakt: spannung U 24 V AC / DC bei 0,3 A 240 V AC / 250 V DC bei 6 A 600 V AC / 250 V DC bei 10 A Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00...
- Page 19 40 ms – Ansprechspannung Anzug 70 ... 110 % – (Schalter wird ausgelöst) Anzug – 85 ... 110 % (Schalter kann eingeschaltet werden) Abfall – 35 ... 70 % (Schalter wird ausgelöst) 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB...
- Page 20 Anschlussmedien, Packungsdichte, Durchlüftung usw. abweichen. Mechanische Daten Gewicht 4,3 kg Schutzart IP20 (gemäß DIN/EN 60529) Lebensdauer elektrisch 8.000 Schaltzyklen mechanisch 10.000 Schaltzyklen B10d elektrisch 16.000 Schaltzyklen mechanisch 20.000 Schaltzyklen Leiterart Kupferleiter Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00...
- Page 21 / 6 ... 4 AWG 16 ... 35 mm / 6 ... 2 AWG Abisolierlänge Bemessungsstrom I ≤ 30 A: 10 mm / 0.39 inch; Bemessungsstrom I > 30 A: 33 mm / 1.29 inch 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB...
- Page 22 Leiter gleichen Querschnitts: - flexibel mit TWIN-Aderendhülsen 0,75 ... 2,5 mm / 18 ... 14 AWG mit und ohne Kunststoffhülse Anzugs- 0,4 ... 0,6 Nm / 3.54 ... 5.31 lbf.in drehmoment Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00...
- Page 23 Anhang A Technische Daten Auslösekennlinie 125A 80A 100A 22447E00 Weitere technische Daten, siehe r-stahl.com. 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB...
-
Page 24: Anhang B
Anschluss der Hilfsfunktionen Testtaste mechanisches Auslösen in die TRIP-Stellung Drehgriff Ein- / Ausschalten / TRIP-Stellungsanzeige Blindabdeckung – Abschließvorrichtung zum Einhängen eines Vorhängeschlosses Geräteschaltplan 22932E00 23576E00 23577E00 23578E00 23579E00 Hilfskontakt Fehlersignalkontakt Spannungsauslöser Unterspannungs- auslöser Leistungsschalter (MCCB) 286923 / 855060300010 Reihe 8550/1-MCCB 2023-03-06·BA00·III·de·00... -
Page 25: 15.2 Maßangaben / Befestigungsmaße
Anhang B 15.2 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 336,60 [13,25] 4 x 17,30 [0,68] 2 x 26,40 [1,04] 232 [9,13] 23 [0,91] 22410E00 286923 / 855060300010 Leistungsschalter (MCCB) 2023-03-06·BA00·III·de·00 Reihe 8550/1-MCCB... - Page 27 Operating instructions Additional languages r-stahl.com Moulded case circuit breaker (MCCB) 8550/1-MCCB series...
- Page 28 Contents Contents General Information .....................3 Manufacturer......................3 About these Operating Instructions..............3 Further Documents ....................3 Conformity with Standards and Regulations............3 Explanation of Symbols ..................4 Symbols used in these Operating Instructions.............4 Symbols on the Device ..................4 Safety........................5 Intended Use......................5 Personnel Qualification ..................5 Residual Risks .....................6 Transport and Storage ..................7 Product Selection, Project Engineering and Modification ........7 Project Engineering....................7...
-
Page 29: En Fr
Make the operating instructions accessible to operating and maintenance staff at all times. ▶ Pass the operating instructions on to each subsequent owner or user of the device. ▶ Update the operating instructions every time R. STAHL issues an amendment. ID no.: 286923 / 855060300010 Publication code: 2023-03-06·BA00·III·en·00... -
Page 30: Explanation Of Symbols
Explanation of Symbols Explanation of Symbols Symbols used in these Operating Instructions Symbol Meaning Handy hint for making work easier Dangerous situation which can result in fatal or severe injuries DANGER! causing permanent damage if the safety measures are not complied with. -
Page 31: Se Fi
Specialists who perform these activities must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for any activity in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •... -
Page 32: Residual Risks
▶ Do not stack unpackaged and packaged devices. ▶ Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device. ▶ Do not damage the device and other system components during mounting. -
Page 33: Gr 4 Transport And Storage
Transport and Storage 3.3.2 Risk of Injury Electric shock During operation and maintenance, the device may have high voltage applied to it. Because of this, the device must be de-energised during installation. Persons coming into contact with electrical lines carrying excessively high voltage can suffer severe electric shocks and, consequently, injuries. -
Page 34: Mounting And Installation
Mounting and Installation Mounting and Installation Mounting/Dismounting ▶ Mount the device carefully and only in accordance with the safety notes (see "Safety" chapter) and the project engineering specifications. ▶ Read through the following installation conditions and assembly instructions carefully and follow them precisely. - Page 35 Mounting and Installation • For ceiling mounting: Suspended 22428E00 • For floor mounting: Horizontal 22427E00 6.1.2 Height above Sea Level (Altitude) If the device is used above a height of 2000 m/6562 ft above sea level/above standard elevation zero, the low air density reduces the heat dissipation of the device considerably. This means that it may heat up more.
- Page 36 Mounting and Installation 6.1.3 Mounting/Dismounting on the Mounting Plate Mounting 22390E00 ▶ Position the device on the mounting plate and secure it with 4 x M5 screws, each with an ISO 7093 washer. ▶ Tighten the screws (tightening torque: 3.5 Nm/31 lb-in). Dismounting ▶...
-
Page 37: Installation
Mounting and Installation Installation 6.2.1 Conductor Connection ▶ Select suitable conductors that do not exceed the permissible heating temperature within the enclosure. ▶ Ensure that conductors have the specified cross sections. ▶ Guide the conductor insulation to the terminals (for the stripping length, see "Technical data"). -
Page 38: Commissioning
Commissioning Main contact terminal 22392E00 For wiring the main contacts, one chamber is available per clamping unit. Auxiliary contact terminal 22393E00 For wiring the auxiliary contacts (auxiliary contact, fault signal contact, undervoltage and shunt release), one chamber is available per clamping unit. Commissioning Before commissioning, carry out the following checks: ▶... -
Page 39: Recommissioning After Tripping
Operation Recommissioning after Tripping If a moulded case circuit breaker trips due to overvoltage (overload, short circuit) or residual current (earth fault), the reason for tripping must first be established and resolved before the moulded case circuit breaker is allowed to be switched back on again. ▶... - Page 40 Operation Trip-free release All moulded case circuit breakers have a trip-free release. The trip-free release safeguards the tripping process if the drive is blocked or manually held in the ON position or a switching-on process is pending. Testing trip-free release In order to test the trip-free release and therefore the mechanical unlinking, proceed as follows: ▶...
-
Page 41: Maintenance, Overhaul, Repair
Returning the Device ▶ Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. ▶ Contact customer service personally. ▶... -
Page 42: Cleaning
NOTICE! Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage. ▶ Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH (see data sheet). Moulded case circuit breaker (MCCB) -
Page 43: 14.1 Technical Data
Appendix A Appendix A 14.1 Technical Data Explosion protection Global (IECEx) IECEx FMG 22.0005U Ex db eb IIC Gb Europe (ATEX) FM22ATEX0017U E II 2 G Ex db eb IIC Gb USA (UL) FM 22 US 0011U Class I, Zone 1, AEx db eb IIC Gb Class I, Division 2, Groups A, B, C &... - Page 44 Appendix A Technical data Rated impulse IEC 60947-2: withstand voltage 8 kV Rated voltage Rated Rated Rated ultimate Rated Testing current I operational short-circuit short-circuit standard voltage U breaking breaking capacity I capacity I 15 to 100 A 240 V AC 10 kA 10 kA UL489/...
- Page 45 Appendix A Technical data 3rd auxiliary function Undervoltage AC 50/60 Hz release U – 12 V – 24 V 24 V – – 48 V 120 to 127 V – – 125 to 127 V 208 to 230 V – –...
- Page 46 Appendix A Technical data Ambient conditions Ambient temperature -25 to +70 °C Storage temperature -40 to +80 °C Semi-sinusoidal 10 g/11 ms shock (IEC/EN 60068-2-27) Vibration, 2 g in the frequency range of 10 to 150 Hz sinusoidal (for general industrial use) (IEC/EN 60068-2-6) Maximum Height...
- Page 47 Appendix A Technical data Main contacts Type of terminals Screw terminal: Strain-relief clamp terminal Minimum cross Rated current Minimum cross section section 15 to 20 A 6 mm /10 AWG 25 to 32 A 10 mm /8 AWG 35 to 45 A 16 mm /6 AWG 50 to 63 A...
- Page 48 Appendix A Technical data Pick-off terminal blocks Notice When using a pick-off terminal block, ensure that the main terminal is fully tightened (for the tightening torque, see the "Technical data" chapter, "Mechanical data" section > "Main contacts") Type of terminals Screw terminal: Strain-relief clamp terminal Rated impulse 8 kV...
- Page 49 Appendix A Technical data Tripping 125A characteristic curve 80A 100A 22447E00 For further technical data, see r-stahl.com. 286923 / 855060300010 Moulded case circuit breaker (MCCB) 2023-03-06·BA00·III·en·00 8550/1-MCCB series...
-
Page 50: 15.1 Device Design
Appendix B Appendix B 15.1 Device Design 22398E00 Device element Description Main contact terminal Connection of the primary supply Auxiliary contact terminal Connection of the auxiliary functions Test button Mechanical release in the TRIP position Rotary actuator Switching on/off / TRIP position display Dummy cover –... -
Page 51: 15.2 Dimensions/Fastening Dimensions
Appendix B 15.2 Dimensions/Fastening Dimensions Dimensional drawings (all dimensions in mm [inch]) – Subject to change 336.60 [13.25] 4 x 17.30 [0.68] 2 x 26.40 [1.04] 232 [9.13] 23 [0.91] 22410E00 286923 / 855060300010 Moulded case circuit breaker (MCCB) 2023-03-06·BA00·III·en·00 8550/1-MCCB series...
