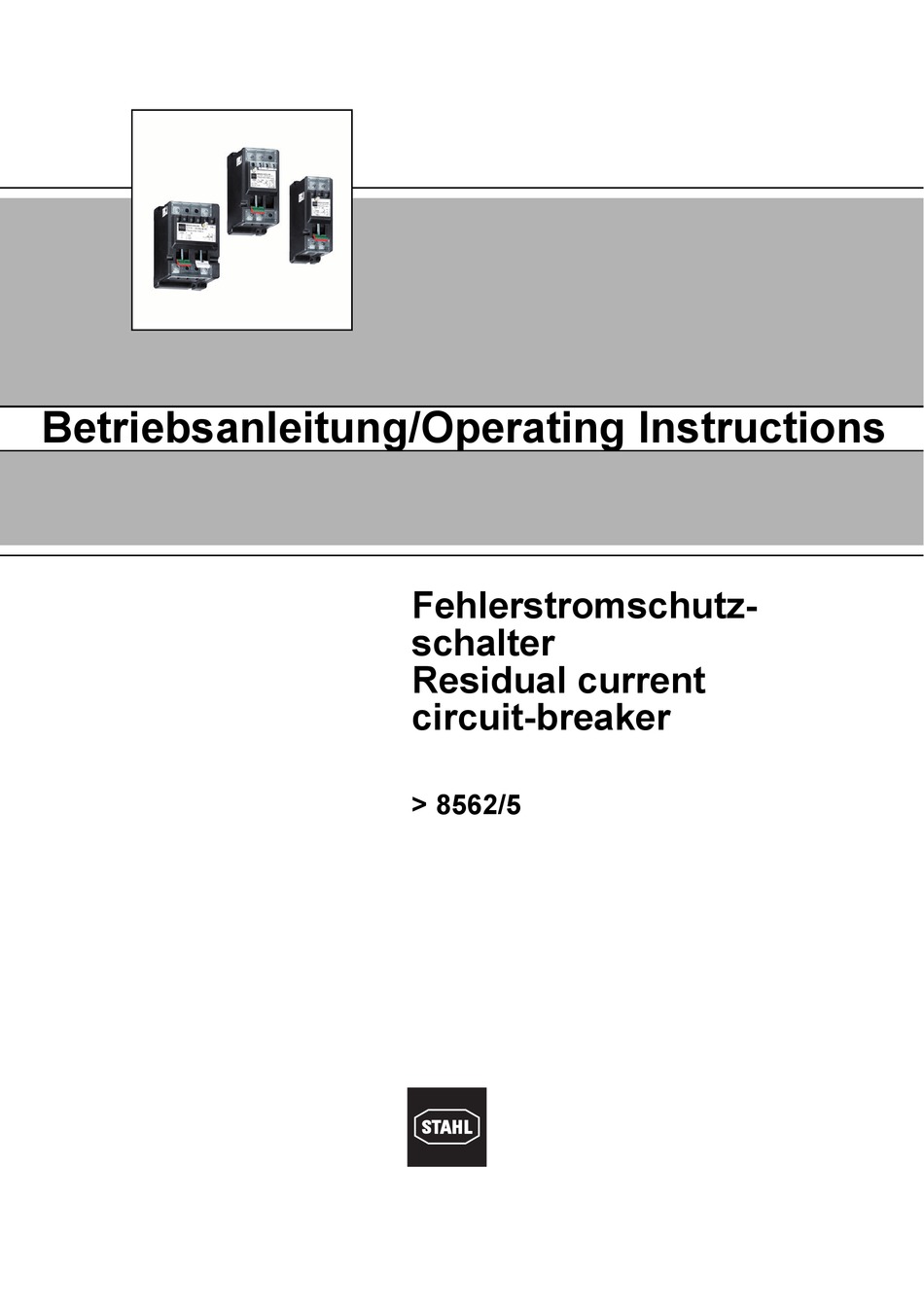

- Page 1 Betriebsanleitung/Operating Instructions Fehlerstromschutz- schalter Residual current circuit-breaker > 8562/5...
- Page 3 Betriebsanleitung Fehlerstromschutz- schalter > 8562/5...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ....................2 Allgemeine Angaben .....................2 Sicherheitshinweise ....................3 Konformität zu Normen und Bestimmungen ............3 Funktion des Fehlerstromschutzschalters Typ 8562/5 ..........3 Technische Daten ....................4 Anordnung und Montage ..................6 Installation ......................7 Inbetriebnahme .....................8 Instandhaltung .......................8 Transport und Lagerung ..................9 Entsorgung ......................9 EG-Konformitätserklärung ...................10... -
Page 5: Sicherheitshinweise
Beschädigungen des Gerätes den Explosionschutzschutz aufheben können. Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz- zweck (siehe “Funktion des Fehlerstromschutzschalters Typ 8562/5“ auf Seite 3). Fehlerhafter und unzulässiger Einsatz sowie das Nichtbeachten der Hinweise dieser ... -
Page 6: Technische Daten
I ƒC Trennerfunktion Ja (nach IEC/EN 61008) Mechanische Daten Material Gehäuse Epoxidharz Schutzart Schutzgrad nach IEC/EN 60529 Anschlüsse IP20 Lebensdauer mechanisch 2x10 Schaltspiele elektrisch Schaltspiele Stoßfestigkeit 250 A, 8 / 20 ms Fehlerstromschutzschalter 149912 / 8562605300 8562/5 2014-06-04·BA00·III·de·07... - Page 7 32 A Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem Her- steller. Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage. Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses. Tauschen Sie den Fehlerstromschutzschalter nach Ablauf der Lebensdauer aus, um die Schutzfunktion weiterhin zu gewährleisten.
-
Page 8: Anordnung Und Montage
Anordnung und Montage Die Geräte sind explosionsgeschützte Komponenten gemäß IEC/EN 60079-0. Sie müssen in ein Gehäuse der Zündschutzart erhöhte Sicherheit „e“ eingebaut werden, z.B. in ein Gehäuse Typ 8146/5 der Fa. R. STAHL Schaltgeräte GmbH. 7.1 Einbaulage vertikal, Griff unten 04934T00 7.2 Maßzeichnungen... -
Page 9: Installation
2 x 1,5 ... 6 mm 2 x 0,75 ... 1,5 mm 04940T00 04941T00 zulässige Drehmomente zu 3,0 Nm 1,0 ... 1,2 Nm den genannten Klemmmög- lichkeiten* *zulässiges Drehmoment für 3,0 Nm Leitung 10 mm eindrähtig 149912 / 8562605300 Fehlerstromschutzschalter 2014-06-04·BA00·III·de·07 8562/5... -
Page 10: Inbetriebnahme
Wartungs- und Instandsetzungsarbeiten an den Geräten dürfen nur von dazu befugtem und entsprechend geschultem Personal durchgeführt werden. Schalten Sie die Geräte vor Beginn der Wartungsarbeiten spannungsfrei. Beachten Sie auch die geltenden nationalen Bestimmungen im Einsatzland! Fehlerstromschutzschalter 149912 / 8562605300 8562/5 2014-06-04·BA00·III·de·07... -
Page 11: Transport Und Lagerung
Setzen Sie das Gerät außer Betrieb! (Schalten Sie das Gerät spannungsfrei!) Tauschen Sie das Gerät aus! 11 Transport und Lagerung Transport und Lagerung sind nur in Originalverpackung gestattet. 12 Entsorgung Beachten Sie die nationalen Abfallbeseitigungsvorschriften. 149912 / 8562605300 Fehlerstromschutzschalter 2014-06-04·BA00·III·de·07 8562/5... - Page 13 Operating Instructions Residual current circuit-breaker > 8562/5...
-
Page 14: R. Stahl Schaltgeräte Gmbh Am Bahnhof
Contents Contents Contents ........................2 General Information ....................2 Safety Instructions ....................3 Conformity with standards and regulations ............3 Function of Residual Current Circuit-Breaker Type 8562/5 ........3 Technical Data ......................4 Arrangement and Assembly ..................6 Installation ......................7 Commissioning ......................8 Servicing ........................8 Transport and Storage ..................9 Disposal .........................9... -
Page 15: Safety Instructions
Ex-protection. Use the miniatur circuit-breakers in accordance with their designated use and for their intended purpose only (see “Function of Residual Current Circuit-Breaker type 8562/5“ on page 3). Incorrect or impermissible use or non-compliance with these instructions invalidates our warranty provision. -
Page 16: Technical Data
Conditional rated residual 10000 A short-circuit current I Isolation function Yes (to IEC/EN 61008) Mechanical data Material Enclosure Epoxy resin Degree of protection Degree of protection acc. to IEC/EN 60529 Connecting terminals IP20 Residual current circuit-breaker 149912 / 8562605300 8562/5 2014-06-04·BA00·III·en·07... - Page 17 40 A 32 A Please contact the manufacturer if operating conditions are non-standard. Further technical data is given in the STAHL catalogue or is available upon request. The temperature class depends upon where the protective enclosure is installed. ...
-
Page 18: Arrangement And Assembly
Arrangement and Assembly These circuit-breakers are explosion-protected devices to IEC/EN 60079-0. They must be fitted into an enclosure with type of protection increased safety “e“, e.g. enclosure type 8146/5 from R. STAHL Schaltgeräte GmbH. 7.1 Mounting orientation Vertical, Handle at the bottom 04934T00 7.2 Dimensional Drawings... -
Page 19: Installation
*Permissible tightening 3,0 Nm torques for 10 mm single- wire cable Notice: Auxiliary contacts can be led out through the main contact terminals. observe the cross-sections note the terminal marking 149912 / 8562605300 Residual current circuit-breaker 2014-06-04·BA00·III·en·07 8562/5... -
Page 20: Commissioning
Check that no cable connections are loose. Check the plastic enclosure for cracks or other visible signs of damage. Check that the permitted temperatures, in accordance with IEC/EN 60079-0, are Residual current circuit-breaker 149912 / 8562605300 8562/5 2014-06-04·BA00·III·en·07... -
Page 21: Transport And Storage
Take the device out of operation! (Disconnect it from the supply!) Replace the device! 11 Transport and Storage Transport and Storage are only permitted in the original packing. 12 Disposal Observe the national standards for refuse disposal. 149912 / 8562605300 Residual current circuit-breaker 2014-06-04·BA00·III·en·07 8562/5... - Page 24 149912 / 8562605300 2014-06-04·BA00·III·de/en·07...
