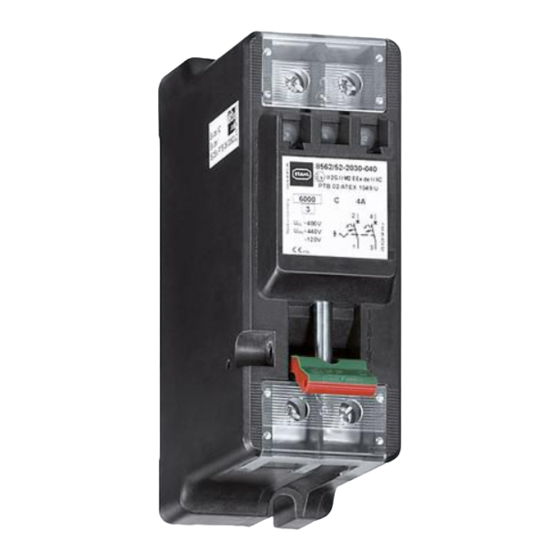

Stahl 8562/5 Operating Instructions Manual
Residual current circuit-breaker
Hide thumbs
Also See for 8562/5:
- Operating instructions manual (32 pages) ,
- Operating instructions manual (32 pages) ,
- Operating instructions manual (32 pages)
Subscribe to Our Youtube Channel
Related Manuals for Stahl 8562/5
Summary of Contents for Stahl 8562/5
- Page 1 Betriebsanleitung/Operating Instructions Fehlerstromschutz- schalter Residual current circuit-breaker > 8562/5...
- Page 3 Betriebsanleitung Fehlerstromschutz- schalter > 8562/5...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ....................2 Allgemeine Angaben .....................2 Sicherheitshinweise ....................3 Normenkonformität ....................3 Funktion des Fehlerstromschutzschalters Typ 8562/5 ..........3 Technische Daten ....................4 Anordnung und Montage ..................6 Installation ......................7 Inbetriebnahme .....................9 Instandhaltung .......................9 Transport und Lagerung ..................10 Entsorgung ......................10 EG-Baumusterprüfbescheinigung (1. Seite) ............11 EG-Konformitätserklärung ...................12... -
Page 5: Sicherheitshinweise
Beschädigungen des Gerätes den Explosionschutzschutz aufheben können. Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz- zweck (siehe “Funktion des Fehlerstromschutzschalters Typ 8562/5“ auf Seite 3). Feh- lerhafter und unzulässiger Einsatz sowie das Nichtbeachten der Hinweise dieser Betriebsanleitung schließen eine Gewährleistung unsererseits aus. Umbauten und Ver- änderungen an den Geräten, die den Explosionsschutz betreffen, sind nicht gestattet. -
Page 6: Technische Daten
Typ A, Pulsstrom sensitiv nach IEC/EN 61008 Bemessungsfrequenz 50 Hz / 60 Hz Bemessungsschalt- 500 A (oder 10 x I vermögen Bemessungsfehlerschalt- 500 A (oder 10 x I vermögen I ∆m Bedingter 6000 A Bemessungskurzschluss- strom I Fehlerstromschutzschalter 149912 / 8562605300 8562/5 S-BA-8562-03-de-20/11/2008... - Page 7 48 V DC DC 12 214 V DC Mininmale Schaltspannung 24 V 24 V Minimaler Schaltstrom 10 mA 200 mA Bemessungsgrenzkurzschlussstro 1 kA m: Back-up-Schutz durch Schmelzsicherung 6 A gG Anschlussart 1,5 mm Bügelklemmen 149912 / 8562605300 Fehlerstromschutzschalter S-BA-8562-03-de-20/11/2008 8562/5...
-
Page 8: Anordnung Und Montage
Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem Her- steller. Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage. Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses. Tauschen Sie den Fehlerstromschutzschalter nach Ablauf der Lebensdauer aus, um die Schutzfunktion weiterhin zu gewährleisten. -
Page 9: Installation
Halten Sie zur Sicherstellung der Kriechstrecke beim Abisolieren die Länge von 10, 17 bzw. 21 mm genau ein (siehe Kapitel „Nennanschlussquerschnitte“). Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden! Bei Direktanschluss sind nur wärmebeständige Leitungen zulässig. 149912 / 8562605300 Fehlerstromschutzschalter S-BA-8562-03-de-20/11/2008 8562/5... - Page 10 07618E00 2-polig 4-polig Hilfskontakt 1 W Fehlersignalkontakt 1 W Geräteschaltpläne mit Anschlussbezeichnung Die Zuleitung kann von Oben wie auch von Unten angeschlossen werden. Es ist darauf zu achten, dass der Neutralleiter richtig angeschlossen wird. Fehlerstromschutzschalter 149912 / 8562605300 8562/5 S-BA-8562-03-de-20/11/2008...
-
Page 11: Inbetriebnahme
Festgestellte Mängel, die sich auf den Explosionsschutz auswirken, müssen sofort be- seitigt werden: Setzen Sie das Gerät außer Betrieb! (Schalten Sie das Gerät spannungsfrei!) Beseitigen Sie die Mängel! Nehmen Sie das Gerät in Betrieb. 149912 / 8562605300 Fehlerstromschutzschalter S-BA-8562-03-de-20/11/2008 8562/5... -
Page 12: Transport Und Lagerung
Transport und Lagerung 11 Transport und Lagerung Transport und Lagerung sind nur in Originalverpackung gestattet. 12 Entsorgung Beachten Sie die nationalen Abfallbeseitigungsvorschriften. Fehlerstromschutzschalter 149912 / 8562605300 8562/5 S-BA-8562-03-de-20/11/2008... -
Page 13: Eg-Baumusterprüfbescheinigung (1. Seite)
EG-Baumusterprüfbescheinigung (1. Seite) 13 EG-Baumusterprüfbescheinigung (1. Seite) 149912 / 8562605300 Fehlerstromschutzschalter S-BA-8562-03-de-20/11/2008 8562/5... -
Page 14: Eg-Konformitätserklärung
EG-Konformitätserklärung 14 EG-Konformitätserklärung Fehlerstromschutzschalter 149912 / 8562605300 8562/5 S-BA-8562-03-de-20/11/2008... - Page 15 Operating Instructions Residual current circuit-breaker > 8562/5...
- Page 16 Contents Contents Contents ........................2 General Information ....................2 Safety Instructions ....................3 Conformity to Standards ..................3 Function of residual current circuit-breaker type 8562/5 ........3 Technical Data ......................4 Arrangement and assembly ..................6 Installation ......................7 Commissioning ......................9 Servicing ........................9 Transport and Storage ..................10 Disposal .......................10 CE prototype test certificate (Page 1) ..............11...
-
Page 17: Safety Instructions
Ex-protection. Use the miniatur circuit-breakers in accordance with their designated use and for their intended purpose only (see “Function of Residual Current Circuit-Breaker type 8562/5“ on page 3). Incorrect or impermissible use or non-compliance with these instructions invalidates our warranty provision. -
Page 18: Technical Data
Rated operating frequency 50 Hz / 60 Hz Rated switching capacities 500 A (or 10 x I Residual current 500 A (or 10 x I switching-capacity I ãm Conditional rated short- 6000 A circuit current I Residual current circuit-breaker 149912 / 8562605300 8562/5 S-BA-8562-03-en-20/11/2008... - Page 19 Min. switching voltage 24 V 24 V Min. switching current 10 mA 200 mA Rated short-circuit limit current: 1 kA back-up protection via fusible link 6 A gG Terminals 1,5 mm clamp terminals 149912 / 8562605300 Residual current circuit-breaker S-BA-8562-03-en-20/11/2008 8562/5...
-
Page 20: Arrangement And Assembly
32 A Please contact the manufacturer if operating conditions are non-standard. Further technical data is given in the STAHL catalogue or is available upon request. The temperature class depends upon where the protective enclosure is installed. Change the Residual Current Circuit-Breaker at the end of its service-life to guarantee... -
Page 21: Installation
To ensure that creepage distances are maintained remove precisely 10, 17 or 21 mm of insulation (see chapter “Mains Connection“). The conductor must not be damaged (scored) when stripping the insulation! Only heat-resistant cables must be used, if connected directly. 149912 / 8562605300 Residual current circuit-breaker S-BA-8562-03-en-20/11/2008 8562/5... - Page 22 Fault indication contact 1 CO Connection diagrams with terminal references The device may be connected from top or bottom side. It has to be taken care that the neutral conductor is connected correctly. Residual current circuit-breaker 149912 / 8562605300 8562/5 S-BA-8562-03-en-20/11/2008...
-
Page 23: Commissioning
Remedial action Any defects, which affect the explosion protection, must be remedied immediately: Take the device out of operation! (Disconnect it from the supply!) Remedy the defects ! Put the device into operation. 149912 / 8562605300 Residual current circuit-breaker S-BA-8562-03-en-20/11/2008 8562/5... -
Page 24: Transport And Storage
Transport and Storage 11 Transport and Storage Transport and Storage are only permitted in the original packing. 12 Disposal Observe the national standards for refuse disposal. Residual current circuit-breaker 149912 / 8562605300 8562/5 S-BA-8562-03-en-20/11/2008... -
Page 25: Ce Prototype Test Certificate
CE prototype test certificate (Page 1) 13 CE prototype test certificate (Page 1) 149912 / 8562605300 Residual current circuit-breaker S-BA-8562-03-en-20/11/2008 8562/5... -
Page 26: Declaration Of Conformity
Declaration of Conformity 14 Declaration of Conformity Residual current circuit-breaker 149912 / 8562605300 8562/5 S-BA-8562-03-en-20/11/2008... - Page 28 149912 / 8562605300 S-BA-8562-02-de/en-20/11/2008...
