Stahl 8550/1-MCS Series Operating Instructions Manual

Moulded case circuit breaker (mccb), moulded case switch (mcs)
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Leistungsschalter (MCCB),
Magnetischer Schalter (MCS)
Reihe 8550/1-MCCB,
Reihe 8550/1-MCS
Betriebsanleitung
Additional languages r-stahl.com
DE
EN
FR
IT
ES
RU
NL
DK
SE
FI
PT
GR
PL
CZ
SK
HU
SL
RO
BG
LV
LT
EE
CH
KR
CN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8550/1-MCS Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl 8550/1-MCS Series

Summary of Contents for Stahl 8550/1-MCS Series

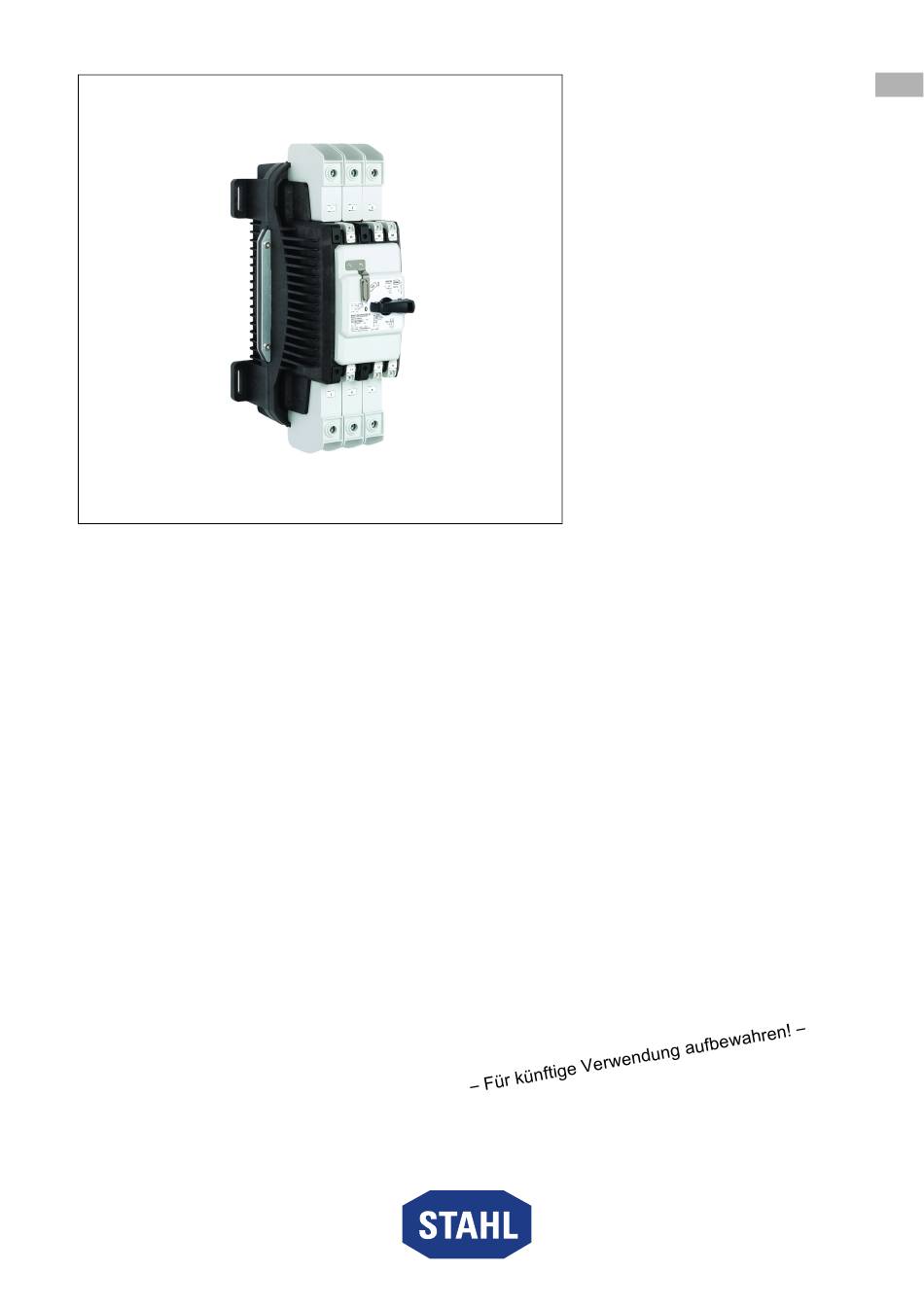

  • Page 1 Betriebsanleitung Additional languages r-stahl.com Leistungsschalter (MCCB), Magnetischer Schalter (MCS) Reihe 8550/1-MCCB, Reihe 8550/1-MCS...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben....................3 Hersteller......................3 Zu dieser Betriebsanleitung .................3 Weitere Dokumente .....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ................4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung..............5 Qualifikation des Personals .................5 Restrisiken ......................6 Transport und Lagerung ..................7 Produktauswahl, Projektierung und Modifikation ..........7 Projektierung......................7...

  • Page 3: En Fr

    ▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 286923 / 855060300010 Publikationsnummer: 2023-10-27·BA00·III·de·01 Die Originalbetriebsanleitung ist die deutsche Ausgabe.

  • Page 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten Gefahrensituation, die bei Nichtbeachtung der GEFAHR! Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. Gefahrensituation, die bei Nichtbeachtung der WARNUNG! Sicherheitsmaßnahmen zu schweren Verletzungen führen kann.

  • Page 5: Se Fi

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 6: Restrisiken

    Unverpackte und verpackte Geräte nicht stapeln. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. ▶ Gerät und weitere Systemkomponenten während der Montage nicht beschädigen. Übermäßige Erwärmung oder elektrostatische Aufladung Durch eine fehlerhafte Einrichtung im Schaltschrank, durch den Betrieb außerhalb...

  • Page 7: Gr 4 Transport Und Lagerung

    Transport und Lagerung 3.3.2 Verletzungsgefahr Stromschlag Während des Betriebs und der Instandhaltung können hohe Spannungen am Gerät anliegen, daher muss während der Installation das Gerät spannungsfrei geschaltet sein. Durch Kontakt mit Leitungen, die zu hohe Spannung führen, können Personen schwere Stromschläge und damit Verletzungen erleiden.

  • Page 8: Montage Und Installation

    Montage und Installation Montage und Installation Montage / Demontage ▶ Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") sowie der Projektierungsvorgaben montieren. ▶ Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen. 6.1.1 Gebrauchslage ▶ Ausrichtung des Geräts abhängig von der Montageart oder weiterer Dokumentation wählen: •...
  • Page 9 Montage und Installation • Bei Deckenmontage: hängend 22428E00 • Bei Bodenmontage: liegend 22427E00 6.1.2 Höhe über dem Meeresspiegel (Höhenlage) Wird das Gerät ab einer Höhe von 2000 m / 6562 ft über dem Meeresspiegel / über Normalhöhen-Null (NHN) eingesetzt, reduziert die geringe Luftdichte die Wärmeabgabe des Geräts deutlich.
  • Page 10 Montage und Installation 6.1.3 Montage / Demontage auf Montageplatte Montage 22390E00 ▶ Gerät auf Montageplatte setzen und mit 4 x M5-Schrauben jeweils mit Unterlegscheibe ISO 7093 befestigen. ▶ Schrauben anziehen (Anzugsdrehmoment: 3,5 Nm / 31 lb-in). Demontage ▶ 22391E00 Vor der Demontage des Schalters alle angeschlossenen Kabel/Leiter entfernen. ▶...

  • Page 11: Installation

    Montage und Installation Installation 6.2.1 Leiteranschluss ▶ Geeignete Leiter auswählen, die eine zulässige Erwärmung im Gehäuseinneren nicht überschreiten. ▶ Auf vorgeschriebene Querschnitte der Leiter achten. ▶ Leiterisolation bis an die Klemmen heranführen (Abisolierlänge siehe "Technische Daten"). ▶ Beim Abisolieren Leiter nicht beschädigen (z.B. durch Einkerbung). ▶...

  • Page 12: Inbetriebnahme

    Inbetriebnahme Hauptkontaktklemme 22392E00 Zur Verdrahtung der Hauptkontakte steht eine Kammer pro Klemmstelle zur Verfügung. Hilfskontaktklemme 22393E00 Zur Verdrahtung der Hilfskontakte (Hilfskontakt, Fehlersignalkontakt, Unterspannungs- und Spannungsauslöser) steht eine Kammer pro Klemmstelle zur Verfügung Inbetriebnahme Vor Inbetriebnahme folgende Prüfschritte durchführen: ▶ Gerät auf Schäden prüfen. ▶...
  • Page 13 Betrieb Betrieb Betätigung Drehgriff Der Schalter wird über den Drehgriff bedient. Dabei öffnet oder schließt er alle drei Hauptkontakte gleichzeitig. Der Drehgriff lässt sich durch ein Schloss gegen unbefugtes Bedienen abschließen. Folgende Punkte beachten: • Der Leistungsschalter MCCB lässt sich nur in der Schaltstellung 0 (AUS) abschließen. Somit ist er gegen unbeabsichtigtes Ausschalten gesichert.
  • Page 14 Betrieb Freiauslösung Alle Schalter verfügen über eine Freiauslösung. Die Freiauslösung stellt den Auslösevorgang selbst dann sicher, wenn der Antrieb blockiert bzw. manuell oder mit Schloss in der Stellung EIN festgehalten wird oder ein Einschaltvorgang ansteht. Freiauslösung testen Um die Freiauslösung und damit die fehlerfreie mechanische Entklinkung zu prüfen, wie folgt vorgehen: ▶...

  • Page 15: Instandhaltung, Wartung, Reparatur

    ▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren.

  • Page 16: Reinigung

    Zubehör und Ersatzteile HINWEIS! Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann zu Sachschäden führen. ▶ Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH (siehe Datenblatt) verwenden. Leistungsschalter (MCCB), 286923 / 855060300010 Magnetischer Schalter (MCS) 2023-10-27·BA00·III·de·01...

  • Page 17: Anhang A

    Anhang A Anhang A 14.1 Technische Daten Explosionsschutz Global (IECEx) IECEx FMG 22.0005U Ex db eb IIC Gb Europa (ATEX) FM22ATEX0017U E II 2 G Ex db eb IIC Gb USA (UL) FM 22 US 0011U Class I, Zone 1, AEx db eb IIC Gb Class I, Division 2, Groups A,B,C&D Kanada (CSA / cUL) FM 22 CA 0006U...
  • Page 18 Anhang A Technische Daten Bemessungs- IEC 60947-2: stoßspannungs- 8 kV festigkeit U Bemessungs- Bemes- Bemessungs- Bemessungs- Bemessungs- Prüfnorm spannung sungs- betriebs- grenz- betriebs- strom I spannung U kurzschluss- kurzschluss- ausschalt- ausschalt- vermögen I vermögen I 8550/1-MCCB-GLS3 15 ... 100 A 240 V AC 10 kA 10 kA UL489 /...
  • Page 19 Anhang A Technische Daten Hilfsfunktion 3 Unterspannungs- AC 50/60 Hz auslöser U – 12 V – 24 V 24 V – – 48 V 120 ... 127 V – – 125 ... 127 V 208 ... 230 V – – 250 V 440 ...
  • Page 20 Anhang A Technische Daten Umgebungsbedingungen Umgebungs- -25 ... +70 °C temperatur Lagertemperatur -40 ... +80 °C Schock, 10 g / 11 ms halbsinusförmig (IEC/EN 60068-2-27) Vibration, 2 g im Frequenzbereich 10 ... 150 Hz sinusförmig (für allgemeine industrielle Nutzung) (IEC/EN 60068-2-6) Maximale Höhe Schaltvermögen...
  • Page 21 Anhang A Technische Daten Hauptkontakte Klemmenart Schraubklemme: Zugbügel-Klemme Mindestquerschnitt Bemessungsstrom Mindestquerschnitt 15 ... 20 A 6 mm / 10 AWG 25 ... 32 A 10 mm / 8 AWG 35 ... 45 A 16 mm / 6 AWG 50 ... 63 A 25 mm / 4 AWG 70 ...
  • Page 22 Anhang A Technische Daten Abgriffklemmen Hinweis Bei Verwendung einer Abgriffklemme darauf achten, dass die Hauptklemme vollständig angezogen ist (Anzugsdrehmoment siehe Kapitel "Technische Daten", Bereich "Mechanische Daten" > "Hauptkontakte") Klemmenart Schraubklemme: Zugbügel-Klemme Bemessungs- 8 kV stoßspannung Leiterquerschnitt 0,5 ... 10 mm / 20 ...
  • Page 23 Anhang A Technische Daten Auslösekennlinie 8550/1-MCCB-GLS3 125A 80A 100A 22447E00 286923 / 855060300010 Leistungsschalter (MCCB), 2023-10-27·BA00·III·de·01 Magnetischer Schalter (MCS) Reihe 8550/1-MCCB, Reihe 8550/1-MCS...
  • Page 24 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 Multiples of rated current In / Vielfache des Bemessungsstromes In x In 24339E00 Weitere technische Daten, siehe r-stahl.com. Leistungsschalter (MCCB), 286923 / 855060300010 Magnetischer Schalter (MCS) 2023-10-27·BA00·III·de·01 Reihe 8550/1-MCCB,...

  • Page 25: Anhang B

    Anhang B Anhang B 15.1 Geräteaufbau 22398E00 Gerätelement Beschreibung Hauptkontaktklemme Anschluss der Primärversorgung Hilfskontaktklemme Anschluss der Hilfsfunktionen Testtaste mechanisches Auslösen in die TRIP-Stellung Drehgriff Ein- / Ausschalten / TRIP-Stellungsanzeige Blindabdeckung – Abschließvorrichtung zum Einhängen eines Vorhängeschlosses Geräteschaltplan 8550/1-MCCB Geräteschaltplan 8550/1-MCS 22932E00 24338E00 23576E00...

  • Page 26: 15.2 Maßangaben / Befestigungsmaße

    Anhang B 15.2 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 336,60 [13,25] 4 x 17,30 [0,68] 2 x 26,40 [1,04] 232 [9,13] 23 [0,91] 22410E00 Leistungsschalter (MCCB), 286923 / 855060300010 Magnetischer Schalter (MCS) 2023-10-27·BA00·III·de·01 Reihe 8550/1-MCCB, Reihe 8550/1-MCS...
  • Page 27 Operating instructions Additional languages r-stahl.com Moulded case circuit breaker (MCCB), Moulded case switch (MCS) Series 8550/1-MCCB, Series 8550/1-MCS...
  • Page 28 Contents Contents General Information .....................3 Manufacturer......................3 About these Instructions ..................3 Further Documents ....................3 Conformity with Standards and Regulations............3 Explanation of Symbols ..................4 Symbols used in these Operating Instructions.............4 Symbols on the Device ..................4 Safety........................5 Intended Use......................5 Personnel Qualification ..................5 Residual Risks .....................6 Transport and Storage ..................7 Product Selection, Project Engineering and Modification ........7 Project Engineering....................7...

  • Page 29: En Fr

    Make the operating instructions accessible to operating and maintenance staff at all times. ▶ Pass the operating instructions on to each subsequent owner or user of the device. ▶ Update the operating instructions every time R. STAHL issues an amendment. ID no.: 286923 / 855060300010 Publication code: 2023-10-27·BA00·III·en·01...

  • Page 30: Explanation Of Symbols

    Explanation of Symbols Explanation of Symbols Symbols used in these Operating Instructions Symbol Meaning Handy hint for making work easier Dangerous situation which can result in fatal or severe injuries DANGER! causing permanent damage if the safety measures are not complied with.

  • Page 31: Se Fi

    Specialists who perform these activities must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for any activity in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...

  • Page 32: Residual Risks

    ▶ Do not stack unpackaged or packaged devices. ▶ Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device. ▶ Do not damage the device and other system components during mounting.

  • Page 33: Gr 4 Transport And Storage

    Transport and Storage 3.3.2 Risk of Injury Electric shock During operation and maintenance, the device may have high voltage applied to it. Because of this, the device must be de-energised during installation. Persons coming into contact with cables carrying excessive voltage can suffer severe electric shocks and, consequently, injuries.

  • Page 34: Mounting And Installation

    Mounting and Installation Mounting and Installation Mounting/Dismounting ▶ Mount the device carefully and only in accordance with the safety notes (see "Safety" chapter) and the project engineering specifications. ▶ Read through the following installation conditions and assembly instructions carefully and follow them precisely.
  • Page 35 Mounting and Installation • For ceiling mounting: Suspended 22428E00 • For floor mounting: Horizontal 22427E00 6.1.2 Height above Sea Level (Altitude) If the device is used above a height of 2000 m/6562 ft above sea level/above standard elevation zero, the low air density reduces the heat dissipation of the device considerably. This means that it may heat up more.
  • Page 36 Mounting and Installation 6.1.3 Mounting/Dismounting on the Mounting Plate Mounting 22390E00 ▶ Position the device on the mounting plate and secure it with 4 x M5 screws, each with an ISO 7093 washer. ▶ Tighten the screws (tightening torque: 3.5/31 lb-in). Dismounting ▶...

  • Page 37: Installation

    Mounting and Installation Installation 6.2.1 Conductor Connection ▶ Select suitable conductors that do not exceed the permissible heating temperature within the enclosure. ▶ Ensure that conductors have the specified cross-sections. ▶ Guide the conductor insulation to the terminals (for the stripping length, see "Technical data"). ▶...

  • Page 38: Commissioning

    Commissioning Main contact terminal 22392E00 For wiring the main contacts, one chamber is available per clamping unit. Auxiliary contact terminal 22393E00 For wiring the auxiliary contacts (auxiliary contact, fault signal contact, undervoltage and shunt release), one chamber is available per clamping unit. Commissioning Before commissioning, carry out the following checks: ▶...
  • Page 39 Operation Operation Actuation Rotary actuator The switch is operated using the rotary actuator. This means it opens or closes all three main contacts at the same time. The rotary actuator has a lock that can be used to secure it against unauthorised operation. Please observe the following: •...
  • Page 40 Operation Trip-free release All switches have a trip-free release. The trip-free release safeguards the tripping process even if the drive is blocked or manually held in the ON position with a lock, or a switching-on process is pending. Testing the trip-free release In order to test the trip-free release and therefore the mechanical unlinking, proceed as follows: ▶...

  • Page 41: Maintenance, Overhaul, Repair

    Returning the Device ▶ Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. ▶ Contact customer service personally. ▶...

  • Page 42: Cleaning

    NOTICE! Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage. ▶ Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH (see data sheet). Moulded case circuit breaker (MCCB),...

  • Page 43: 14.1 Technical Data

    Appendix A Appendix A 14.1 Technical Data Explosion protection Global (IECEx) IECEx FMG 22.0005U Ex db eb IIC Gb Europe (ATEX) FM22ATEX0017U E II 2 G Ex db eb IIC Gb USA (UL) FM 22 US 0011U Class I, Zone 1, AEx db eb IIC Gb Class I, Division 2, Groups A, B, C &...
  • Page 44 Appendix A Technical data Rated impulse IEC 60947-2: withstand 8 kV voltage U Rated voltage Rated Rated Rated ultimate Rated Testing current I operational short-circuit short-circuit standard voltage U breaking breaking capacity I capacity I 8550/1-MCCB-GLS3 15 to 100 A 240 V AC 10 kA 10 kA UL489/...
  • Page 45 Appendix A Technical data 3rd auxiliary function Undervoltage AC 50/60 Hz release U – 12 V – 24 V 24 V – – 48 V 120 to 127 V – – 125 to 127 V 208 to 230 V – –...
  • Page 46 Appendix A Technical data Ambient conditions Ambient temperature -25 to +70 °C Storage temperature -40 to +80 °C Semi-sinusoidal 10 g/11 ms shock (IEC/EN 60068-2-27) Vibration, 2 g in the frequency range of 10 to 150 Hz sinusoidal (for general industrial use) (IEC/EN 60068-2-6) Maximum Height...
  • Page 47 Appendix A Technical data Main contacts Terminal type Screw terminal: Strain-relief clamp terminal Minimum Rated current Minimum cross-section cross-section 15 to 20 A 6 mm /10 AWG 25 to 32 A 10 mm /8 AWG 35 to 45 A 16 mm /6 AWG 50 to 63 A 25 mm...
  • Page 48 Appendix A Technical data Pick-off terminal blocks Notice When using a pick-off terminal block, ensure that the main terminal is fully tightened (for the tightening torque, see the "Technical data" chapter, "Mechanical data" section > "Main contacts") Types of terminals Screw terminal: Strain-relief clamp terminal Rated impulse 8 kV voltage...
  • Page 49 Appendix A Technical data Tripping characteristic 8550/1-MCCB-GLS3 curve 125A 80A 100A 22447E00 286923 / 855060300010 Moulded case circuit breaker (MCCB), 2023-10-27·BA00·III·en·01 Moulded case switch (MCS) Series 8550/1-MCCB, Series 8550/1-MCS...
  • Page 50 5 6 7 8 9 5 6 7 8 9 Multiples of rated current In / Vielfache des Bemessungsstromes In x In 24339E00 For further technical data, see r-stahl.com. Moulded case circuit breaker (MCCB), 286923 / 855060300010 Moulded case switch (MCS) 2023-10-27·BA00·III·en·01...

  • Page 51: 15.1 Device Design

    Appendix B Appendix B 15.1 Device Design 22398E00 Device element Description Main contact terminal Connection of the primary supply Auxiliary contact terminal Connection of the auxiliary functions Test button Mechanical release in the TRIP position Rotary actuator Switching on/off / TRIP position display Dummy cover –...

  • Page 52: 15.2 Dimensions/Fastening Dimensions

    Appendix B 15.2 Dimensions/Fastening Dimensions Dimensional drawings (all dimensions in mm [inch]) – Subject to change 336.60 [13.25] 4 x 17.30 [0.68] 2 x 26.40 [1.04] 232 [9.13] 23 [0.91] 22410E00 Moulded case circuit breaker (MCCB), 286923 / 855060300010 Moulded case switch (MCS) 2023-10-27·BA00·III·en·01 Series 8550/1-MCCB, Series 8550/1-MCS...
