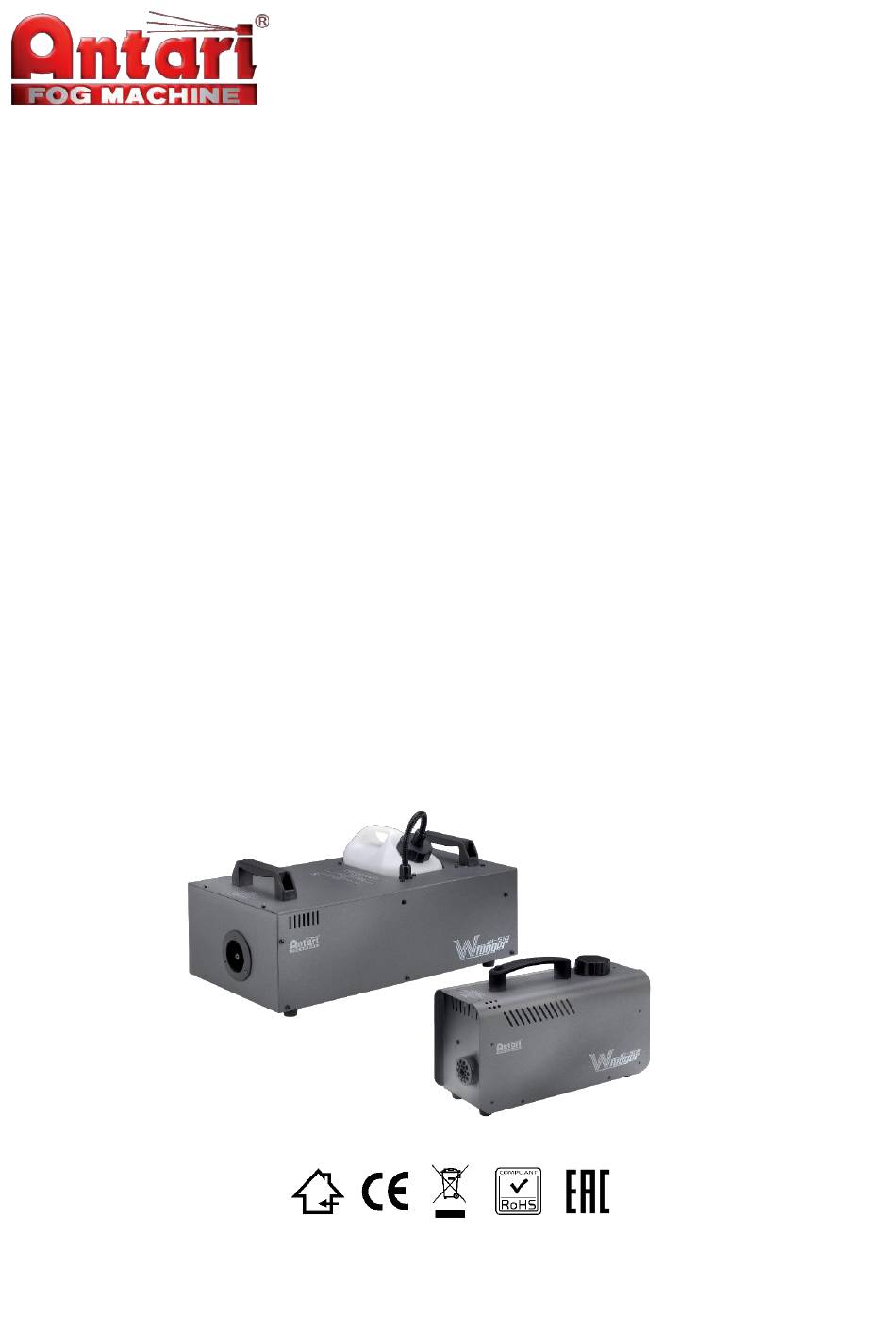

- Page 1 W-508 / W-510 Wireless Fog Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................3 Machine Details ............................3 Technical Label Information ........................4 Fog Fluid..............................4 Setting and Manual Operation ........................4 Control Settings ............................5 DMX Function (W-510 Only) ........................5 10. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. - Page 4 To ensure the lifespan of the machine, please only use the fluid manufactured by Antari, do not use other fluid or additive, otherwise it may clog the heater and cause malfunction. Before operating the machine, please read all warning labels on the machine, description as below;...
-
Page 5: Package Contents & Inspection
If any part appears to be damaged or missing during transportation, please contact your local dealer and return in original package for inspection. W-508 W-510 1 x W-508 Wireless Fog Machine 1 x W-510 Wireless Fog Machine 1 x W-1 Wireless Transmitter 1 x 2.8 Liters Fluid Tank... -
Page 6: Technical Label Information
If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the fog fluid manufactured by Antari can be used, do not mix or dilute the fog fluid. Due to improper storage or using other fluid might clog the heater and cause malfunction. ... -
Page 7: Control Settings
Step 2. Fill the fluid tank with Antari approved fog liquid, and make sure the tube is not twisted; Step 3. Plug the machine to the power outlet. Please read the technical label on the back of the machine and make sure the power outlet has the correct rated voltage for the machine;... -
Page 8: Wtr-10 Wireless Remote (Standard)
10. WTR-10 Wireless Remote (Standard) WTR-10 Wireless Remote is a standard accessory for W-508/W-510 Wireless Fog Machine, it included a W-1 wireless transmitter and a W-1 wireless receiver (Already on the machine) and it’s ready to use. If you encounter... -
Page 9: Service And Maintenance
Each receiver can pair up to 5 transmitters, please follow the steps below to pair; Step 1. Turn on the machine, W-508 with green indicator light/W-510 with orange indicator light will flash for 15 seconds. Within this time period, press button A on the W-1 transmitter to pair with the machine. When indicator light stop flashing, means it’s paired;... -
Page 10: Warranty Disclaimer
90 ml/min (100% output) Fluid Consumption 0.8 Liters (0.21 Gallon) 2.8 Liters (0.74 Gallon) Fluid Tank Capacity Antari FLG Heavy Fog Fluid、Antari FLR Light Fog Fluid、Antari FLH Long Hang Compatible Fluid Time Fog Fluid 0°C – 40°C (32°F – 104°F) Ambient Temp. Range Manual、Wireless... -
Page 11: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確的接地，以避免觸電的危險。關於接地方式請參考 第 17 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... - Page 12 TO REDUCE THE RISK OF FIRE, REPLACE ONLY WITH SAME SIZE AND TYPE OF FUSE. 為減少發生火災的風險, 只限更換相同尺寸及型號的保險絲 W-510 上蓋印刷 USE ANTARI LIQUID ONLY OR ONLY USE DEALER RECOMMENDED FOG FLUID.僅限使用原廠或 經銷商建議之煙霧水 NEVER ADD FLAMMABLE SUBSTANCES. 請勿添加可燃物質 HOT NOZZLE! 出煙口高溫! KEEP AT LEAST 50CM DISTANCE 請保持至少 50 公分的距離...
-
Page 13: 包裝內容與檢查
NO USER SERVICEABLE PARTS INSIDE. 內部無使用者可維修之零配件 3. 包裝內容與檢查 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件。如果有任何部 件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 3.1 包裝內容 W-508 W-510 1 x W-508 無線煙霧機 1 x W-510 無線煙霧機 1 x W-1 無線發射器 1 x 2.8 公升油桶 1 x 說明書或掃描機身 QR CODE 1 x W-1 無線發射器 1 x IEC 電源線... -
Page 14: 技術標籤資訊
1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。 僅能使用 Antari 原廠製造之香精，並依照原廠建議比例添加(原廠建議比例為 1:1000)，如果使用非原 廠的香精或比例添加有誤，將可能造成電熱管阻塞而導致機器故障。 如果使用非原廠製造之煙霧水或香精而導致煙霧機損壞將不在保固範圍內。... -
Page 15: 設定與手動操作說明
7. 設定與手動操作說明 警告 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 W-508 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 將 ANTARI 原廠煙霧油倒入油桶; 步驟2. 步驟3. 將機器連接電源插座，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座 相符; 步驟4. 啟動機器電源後，機器會開始加溫。機器加溫時，手把上的按鈕的紅色指示燈將會閃爍。機器 加溫到可工作溫度大約需要 2 分鐘。當機器達到工作溫度時，紅色指示燈將會靜止，表示機器 已經準備好可進行操作; 步驟5. 欲開始噴煙，長按手把上的按鈕；停止噴煙，請放開手把上的按鈕; 或參照”10. WTR-10 無線控制器”如何使用無線控制器操作機器; 步驟6. 步驟7. 需關閉機器時，請確認機器已停止運轉，再將電源關閉即可，長時間不使用時請拔除電源線。 W-510 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 將 ANTARI 原廠煙霧油倒入油桶，並注意不要折到油管;... -
Page 16: Wtr-10 無線控制器(標配)
▲ ▲ Device 5 – Channel 5 ▽ ▽ ▽ ▽ ▽ ▽ ▽ 10. WTR-10 無線控制器(標配) WTR-10 無線控制器是 W-508/W-510 無線煙霧機的標準配件，包含一個 W-1 無線發射器及 W-1 無線接收 器(已經安裝在機器上)，可以直接使用。如果遇到任何困難與問題，請與當地的 Antari 經銷商尋求協助。 10.1 W-1 無線發射器&接收器 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境... -
Page 17: 維護和保養
W-2 無線發射器配有 2 個按鈕，控制功能為： 按鈕 功能 [A] 鍵 啓動噴煙 [B] 鍵 關閉噴煙 W-1 無線發射器 W-1 無線接收器 10.2 配對 每個接收器可以配對最多五個發射器，請參考下列步驟進行配對。 步驟 1：開啟機器電源，W-508 綠色指示燈/W-510 橘色指示燈會閃爍約 15 秒鐘。在這時間內按下發射器 上的 A 鈕進行配對，配對成功後指示燈會恆亮; 步驟 2：如果要配對多個無線發射器，然後重複步驟 1 即可。 **如果超過時間，將電源關閉重開即可。 11. 維護和保養 危險! 維修保養之前，請務必拔除電源線！ 隨時保持機器清潔及乾燥。 可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。... -
Page 18: 保固聲明
W-508 W-510 XLR 3-Pin 連接頭(DMX)、IEC 連接 連接座 頭(主電源) WTR-10 無線控制器 隨附配件 選購配件 吊架 長 315 寬 128 高 218 公釐 長 490 寬 250 高 250 公釐 尺寸 (長 12.40 寬 5.04 高 8.58 英寸) (長 19.29 寬 9.84 高 9.84 英寸) 3.8 公斤(8.38 磅) -
Page 19: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 20 C08W50106...
