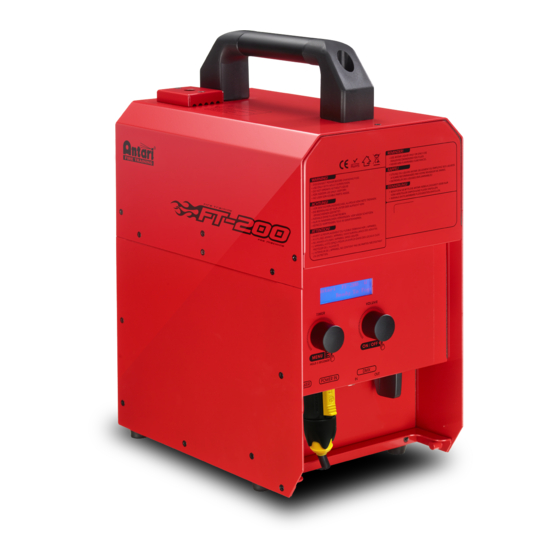

- Page 1 FT-200 Fire Training Fog Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Fog Fluid..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 DMX Connection ............................5 10. WTR-20 Wireless Remote (Standard) ......................5 11. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be... -
Page 4: Package Contents & Inspection
To ensure the lifespan of the machine, please only use the fluid manufactured by Antari, do not use other fluid or additive, otherwise it may clog the heater and cause malfunction. Before operating the machine, please read all warning labels on the machine, description as below;... -
Page 5: Machine Details
If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the fog fluid manufactured by Antari can be used, do not mix or dilute the fog fluid. Due to improper storage or using other fluid might clog the heater and cause malfunction. ... -
Page 6: Setting And Manual Operation
8. Control Settings FT-200 Fire Training Fog Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built-in control priority as follow: ... -
Page 7: Dmx Connection
10. WTR-20 Wireless Remote (Standard) WTR-20 Wireless Remote is a standard accessory for FT-200 Fire Training Fog Machine, it included a W-2 wireless transmitter and a W-2 wireless receiver (Already installed on the machine), it’s ready to use. If you encounter any problem, please contact your local Antari dealer for assistant. -
Page 8: Cable Remote (Optional)
11. Z-3 Cable Remote (Optional) Z-3 Cable Remote is an optional accessory for FT-200 Fire Training Fog Machines, please see instruction below; 1. P lug the cable remote to the connector on the back of the machine, red indicator light on (Power);... -
Page 9: Technical Specifications
7.5 minutes (approx.) Fluid Consumption 270 ml/min (100% output) Fluid Tank Capacity 2.4 Liters (0.63 Gallon) Compatible Fluid Antari FLP Fire Training Fog Fluid Ambient Temp. Range 0°C – 40°C (32°F – 104°F) Manual、Timer、DMX512、Wireless、Cable Remote (Optional) Control Methods Interface XLR 5-Pin Connector (DMX)、Neutrik powerCON Connector (Power) -
Page 10: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確的接地，以避免觸電的危險。關於接地方式請參考 第 16 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 11: 包裝內容與檢查
上蓋印刷 WARNING! 警告! HOT NOZZLE! 出煙口高溫! KEEP AT LEAST 50 CM DISTANCE 請保持至少 50 公分的距離 REMINDER USE ANTARI LIQUID ONLY OR ONLY USE DEALER RECOMMENED FOG FLUID. NEVER ADD FLAMMABLE SUBSTANCES. 前蓋印刷 WARNING! 警告! DISCONNECT POWER BEFORE CHANGING FUSE. 更換保險絲前請務必斷開電源... -
Page 12: 機器訊息
04. Neutrik powerCON 連接頭 08. W-2 無線接收器 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。... -
Page 13: 設定與手動操作說明
僅能使用 Antari 原廠製造之香精，並依照原廠建議比例添加(原廠建議比例為 1:1000)，如果使用非原 廠的香精或比例添加有誤，將可能造成電熱管阻塞而導致機器故障。 如果使用非原廠製造之煙霧水或香精而導致煙霧機損壞將不在保固範圍內。 7. 設定與手動操作說明 警告 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 使用 ANTARI 原廠專用煙霧水注入機器所附的油桶，並注意不要折到油管; 步驟2. 步驟3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相符; 啟動機器電源後，使機器開始加熱。機器加熱到可工作溫度大約需要 7.5 分鐘。當機器達到工作 步驟4. 溫度時，螢幕會顯示“Ready to Fog”，表示機器已經準備好可進行操作; 步驟5. 請參照”8. 控制設定”來操作機器; 步驟6. 需關閉本機時，請確認機器已停止運轉，再將電源開關關閉即可，長時間不使用時請移除電源 線。 8. 控制設定 FT-200 消防演練煙霧機可以使用下列操作模式，機器每次接受一種訊號。當同時間使用多種訊號時機器將... -
Page 14: Dmx 說明
設定選單 旋鈕 操作方式 動作 TIMER 旋鈕 (左方) 按住約 3 秒鐘 進入設定選單 TIMER 旋鈕 (左方) 旋轉 瀏覽清單 TIMER 旋鈕 (左方) 按一下 確定 TIMER 旋鈕 (左方) 旋轉 調整數值 VOLUME 旋鈕 (右方) 按一下 返回前一頁 8.2 選單說明 選項 設定值 Timer Interval xxx S 設定時間間隔 5 – 200 秒 Timer Duration xxx S 設定煙霧輸出時間... -
Page 15: Wtr-20 無線控制器(標配)
10. WTR-20 無線控制器(標配) WTR-20 無線控制器包含一個 W-2 無線發射器及 W-2 無線接收器(已經安裝在機器上)，是 FT-200 消防演練 煙霧機的標準配件，可以直接使用。如果遇到任何困難與問題，請與當地的 Antari 經銷商尋求協助。 10.1 W-2 無線發射器&無線接收器 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境 因素而有所不同。 如果發現有效距離明顯減少時，請更換電池。 W-2 無線發射器配有 4 個按鈕，控制功能為： 按鈕 功能 W-2 無線發射器 [A] 鍵... -
Page 16: 技術規格
1600 瓦 額定功率 約 7.5 分鐘 加熱時間 270 毫升/分鐘 (100%輸出) 耗油量 2.4 公升 (0.69 加侖) 油桶容量 Antari FLP 消防專用煙霧水 適用煙霧水 0°C – 40°C (32°F – 104°F) 適用環境溫度 手動控制、定時控制、DMX 512、無線控制、有線控制(選配) 控制方式 DMX 512 通道 1 個頻道 XLR 5-Pin 連接頭(DMX)、Neutrik powerCON 連接頭(主電源) 連接座... -
Page 17: 機器尺寸圖
15. 機器尺寸圖... -
Page 18: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 20 C08FT2006...
