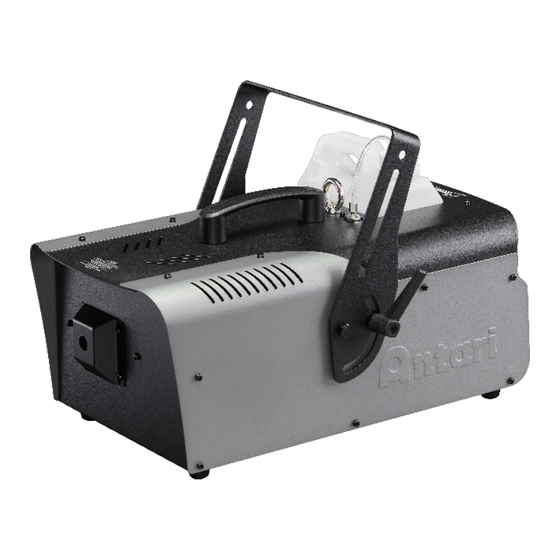

- Page 1 Z-1200 III Stage Fog Machine User Manual - English - 中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ......................... 3 Fog Liquid ..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 Machine Status .............................. 5 10. -
Page 3: Introduction
The manual includes how to install and operate the machine under safe conditions and explain all the labels printed on the machine. If you encounter any problem, contact your local Antari dealer for assistant immediately. 2. Safety Information... -
Page 4: Package Contents & Inspection
If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. Before operating the machine, please sure the fluid is filled in the fluid tank to avoid the pump in idling state which could lead to overeat or malfunction. -
Page 5: Machine Details
4. Rated Power 6. Fog Liquid Always turn off the power before filling the fluid tank. Do not add flammable CAUTION! liquid to the fluid tank. If fluid gets inside the machine, please contact your local Antari dealer for assistant. -
Page 6: Setting And Manual Operation
8. Control Settings Z-1200 III Fog Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built-in control... -
Page 7: Machine Status
Z-1200 III Fog Machine can be operated with the onboard digital control interface. Button Operating Method Action Press To enter setting menu Press Increase value Press Decrease value 1. Press to start fogging according to the set time Press 2. Press again to stop fogging 1. -
Page 8: Dmx Connection
Fog Output Level 6 – 255 1 – 100% 11. RDM Function The Z-1200 III Fog Machine is RDM enabled, allowing control system to configure, monitor and manage. See below table for supported RDM parameters. Category RDM Parameter ID’s Value... -
Page 9: Cable Remote (Optional)
** If you encounter any problem, please contact your local Antari dealer for assistant. 13. Z-50 Wireless Remote (Optional) Z-50 Wireless Remote is an optional accessory for Z-1200 III Fog Machine, it included a wireless remote control and a receiver. It’s ready to use, no pairing necessary, please see instruction below;... -
Page 10: Technical Specifications
Fluid Tank Capacity 2.5 Liters (0.66 gallon) Antari FLG Heavy Fog Fluid、Antari FLR Light Fog Fluid、Antari FLY Antari FLZ Long Hang Time Fog Fluid、Antari FLJ Light Hang Time Fog Compatible Fluid Fluid、Antari FLH Dense Long Hang Time Fog Fluid Ambient Temp. Range 0°C –... -
Page 11: Machine Dimension
which has been repaired, altered or assembled outside our factory in any way so as in our judgment to affect its performance, nor which has been subjected to misuse, negligence, or accident nor to any merchandise operated contrary to our printed instructions. We will not allow or be liable of any loss or any damages of any kind in connection with the use, sale, or repair of any merchandise purchased from us. -
Page 12: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。關於接地方式請參考 第 19 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告 機器的噴嘴非常燙。當機器工作時，請遠離噴嘴 50 公分以上。 請於堅固、平坦、穩定且通風良好的表面上使用機器。請勿遮蓋機器散熱部份，機器周邊至少應保留... -
Page 13: 包裝內容與檢查
FOR INDOOR USE ONLY. KEEP DRY. 僅限室內使用 請保持乾燥 NO USER SERVICEABLE PARTS INSIDE. 內部無使用者可維修之零配件 LIQUID 液體 ONLY USE MANUFACTURER DESIGNATED FLUID. 僅使用原廠認可的液體 ATTENTION! 注意! NEVER ADD FLAMMABLE SUBSTANCES. 切勿添加易燃物質 3. 包裝內容與檢查 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件。如果有任何部 件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 3.1 包裝內容 1 台 Z-1200 III 煙霧機 1 條 電源線... -
Page 14: 機器訊息
04. 2.5 公升油桶 10. 二合一電源&斷路器開關 05. 液晶顯示器 11. XLR 5-Pin DMX 連接頭 06. 按鈕 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。... -
Page 15: 設定與手動操作說明
僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。 僅能使用 Antari 原廠製造之香精，並依照原廠建議比例添加(原廠建議比例為 1:1000)，如果使用非原 廠的香精或比例添加有誤，將可能造成電熱管阻塞而導致機器故障。 如果使用非原廠製造之煙霧水或香精而導致煙霧機損壞將不在保固範圍內。 7. 設定與手動操作說明 警告 ! 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 步驟 1. 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 認附近沒有易燃性物質或可揮發性氣體; 步驟 2. 使用 ANTARI 原廠專用煙霧水注入機器所附的油桶，並注意不要折到油管; 步驟 3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相符; 步驟 4. 啟動機器電源後，使機器開始加熱。機器加熱到可工作溫度大約需要 10 分鐘。當機器達到工作 溫度時，螢幕會顯示“Ready to Fog”，表示機器已經準備好可進行操作; 步驟 5. -
Page 16: 機器狀態
Z-1200 III 煙霧機可以使用機器上的數位控制面板來操作。 按鈕 操作方式 動作 按 進入設置選單 按 增加數值 按 減少數值 按一下根據設定時間啟動噴煙 按 再按一下停止噴煙 按一下根據設定輸出量噴煙 按 在按一下停止噴煙 長按 3 秒啟動強制噴煙然後將空氣從油管中擠出 按一下確認設定 按 離開設置選單 停止噴煙 8.2 選單說明 此機器無中文選單，請參照第五頁英文選單。 9. 機器狀態 9.1 機器狀態說明 面板畫面 說明 Z-1200 III v1.0 機器軟體版本 AC-120V 60Hz 電源電壓... -
Page 17: Dmx 說明
DMX 數值範圍 功能 0 – 5 關閉 通道 1 煙霧輸出量 6 – 255 1 – 100% 11. RDM 功能 Z-1200 III 煙霧機配有 RDM 功能，讓使用者可以經由 DMX 網路使用 RDM 功能進行機台的設定、監控、 管理。請參考下表相關 RDM 支援參數; Category RDM Parameter ID’s Value Required (Slot 21-22) Allowed Allowed... -
Page 18: 有線控制器(選配)
0x0400 Control IDENTIFY_DEVICE 0x1000 控制 POWER_STATE 0x1010 12. Z-3 有線控制器 ( 選配 ) Z-3 有線控制器是 Z-1200 III 煙霧機的選購配件，使用方法如下; 1. 將有線控制器插入機器後方的接頭; 2. 按下紅色按鈕開啟電源，紅色指示燈亮起靜止不動; 3. 旋轉旋鈕啟動噴煙並調整輸出量。 **如果有任何問題，請聯繫當地的 Antari 經銷商尋求協助。 13. Z-50 無線控制器 ( 選配 ) Z-50 無線控制器是 Z-1200 III 煙霧機的選購配件，它包含一個無線控制器和一個接收器。此配件是隨插即 用，不需要做配對，使用方法如下; 1. 將接收器插入機器後方的接頭;... -
Page 19: 技術規格
1200 瓦 額定功率 約 10 分鐘 加熱時間 85 毫升/分鐘 (100%輸出) 耗油量 2.5 公升(0.66 加侖) 水桶容量 Antari FLG 濃煙霧水、Antari FLR 淡煙霧水、Antari FLY 特濃煙霧水、 適用煙霧水 Antari FLZ 長停留時間煙霧水、Antari FLJ 短時間停留煙霧水、 Antari FLH 長時間停留濃煙霧水 0°C – 40°C (32°F – 104°F) 適用環境溫度 手動控制、定時控制、DMX 512、有線控制(選配)、無線控制(選配) 控制方式... -
Page 20: 機器尺寸圖
17. 機器尺寸圖... -
Page 21: Appendix I Grounding Instruction
Appendix I Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 24 C08Z01200...
