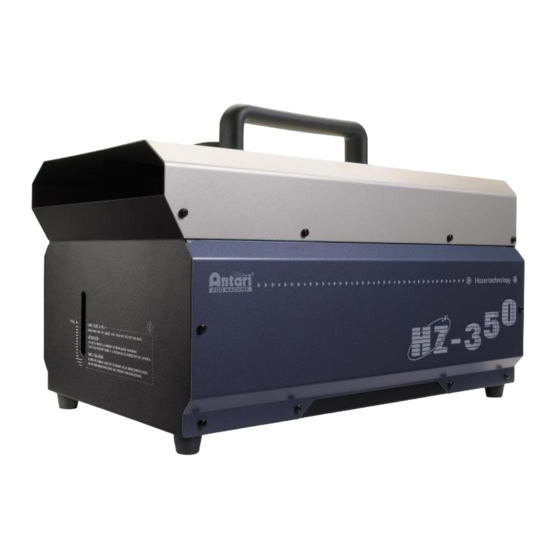

- Page 1 HZ-350 Haze Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Fog Fluid..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 DMX Connection ............................5 10. W-1 Wireless Transmitter (Standard) ......................6 11. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 4: Package Contents & Inspection
To ensure the lifespan of the machine, please only use the fluid manufactured by Antari, do not use other fluid or additive, otherwise it may cause malfunction. Before operating the machine, please read all warning labels on the machine, description as below;... -
Page 5: Machine Details
If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the haze fluid manufactured by Antari can be used, do not mix or dilute the haze fluid. Due to improper storage or using other fluid might cause malfunction. ... -
Page 6: Setting And Manual Operation
8. Control Settings HZ-350 Haze Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built-in control priority: ... -
Page 7: Dmx Connection
Button Operating Method Action Press To enter setting menu Menu Press Increase value Press Decrease value Down 1. Press to start hazing according to the set time Press 2. Press “stop” to stop hazing 1. Press to start hazing Press 2. -
Page 8: Wireless Transmitter (Standard)
DMX Value Function 0~10 11~255 10. W-1 Wireless Transmitter (Standard) W-1 Wireless Transmitter is a standard accessory for HZ-350 Hazer Machine and it’s ready to use. 10.1 W-1 Wireless Transmitter Battery：27A 12V Effective Range：The effective range is approximately 50m, depends on actual condition, it may vary. -
Page 9: Technical Specifications
Fluid Consumption Operating Time 52 hrs (100% output) Fluid Tank Capacity 2.5 Liters (0.66 gallon) Compatible Fluid Antari HZL Haze Fluid 0°C – 40°C (32°F – 104°F) Ambient Temp. Range Manual、Timer、DMX512、Wireless (Standard)、Cable Remote (Optional) Control Methods XLR 5-Pin (DMX)、IEC (Power) -
Page 10: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。關於接地方式請參考 第 15 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 11: 包裝內容與檢查
關閉機器時，將所以控制開關轉到關閉的位置，然後再將插頭從插座拔除。 拔除電源線時，請抓住插頭不是電線。 在保養及清潔前，請把電源線從插座拔除。 在電線或插座有損毀、機器故障或有掉落或損壞的情形發生時，請勿操作機器。請將機器送回最近的 維修站，做檢查、維修及電源或機械的調整。 為確保機器的使用壽命，請使用 Antari 原廠製造之煙霧水，勿使用其它非 Antari 原廠製造煙霧水或添 加劑，否則可能會導致故障。 在使用本機之前，請詳細閱讀機器上的警語標示，說明如下： 上蓋印刷 USE DEALER RECOMMENEDED HAZE LIQUID ONLY! 只限使用原廠建議煙霧水 DO NOT OPEN CASE RISK OF ELECTRIC SHOCK 請勿打開上蓋避免觸電危險 WARNING! 警告! PLEASE USE RECOMMENED, NON-FLAMMABLE FLUID ONLY. MAKE SURE THT THE LIQUID LEVEL DOES NOT EXCEED THE MARK AS MACHINE PERFORMANCE MAY SUFFER 請使用建議非易燃液體. -
Page 12: 機器訊息
05. 液晶顯示器 10. IEC 電源線連接頭 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。... -
Page 13: 設定與手動操作說明
如果使用非原廠製造之煙霧水而導致煙霧機損壞將不在保固範圍內。 7. 設定與手動操作說明 警告 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 使用 ANTARI 原廠專用煙霧水注入機器; 步驟2. 步驟3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相符; 啟動機器電源後，當機器已經準備好可進行操作時，螢幕會顯示“Ready to Haze”; 步驟4. 步驟5. 欲開始噴煙，按一下控制面板上的[TIMER]；停止噴煙，請按一下控制面板上的[STOP]，這會 按照設定的“間隔時間” & “持續時間”來運轉; 步驟6. 或欲開始噴煙，按一下控制面板上的[ON]；停止噴煙，請按一下控制面板上的[STOP]; 步驟7. 需關閉本機時，請確認機器已停止運轉，再將電源開關關閉即可，長時間不使用時請移除電源 線。 8. 控制設定 HZ-350 薄霧型特效煙機可以使用下列操作模式，機器每次接受一種訊號。當同時間使用多種訊號時機器 將根據原廠內建訊號的優先順序來進行工作: 手動控制 定時控制... -
Page 14: Dmx 說明
按 增加數值 上 按 減少數值 下 按一下根據設定時間啟動噴煙 按 按一下”停止”停止噴煙 定時模式 按一下啟動噴煙 按 按一下”停止”停止噴煙 啟動模式 按一下確認設定 按 離開設置選單 停止噴煙 停止/確認 8.2 選單說明 選單 敘述 Interval Set (間隔設定) 設定間隔時間 5 – 200 秒 Duration Set (持續時間設定) 設定輸出時間 5 – 200 秒 DMX512 Add. 001 - 512 Wireless ON (無線功能) 開啟(W 顯示在螢幕) / 關閉(W 未顯示在螢幕) “Ready to Haze 畫面”... -
Page 15: 無線發射器(標準)
DMX 數值範圍 功能 0~10 關閉 11~255 開啟 10. W-1 無線發射器(標配) W-1 無線發射器此為 HZ-350 薄霧機特的標準配件。 10.1 W-1 無線發射器說明 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境 因素而有所不同。 W-1 無線發射器配有 2 個按鈕，控制功能為： 按鈕 功能 W-1 無線發射器 [A] 鍵 啓動 [B] 鍵... -
Page 16: 技術規格
歐規 : AC 220-240V, 50/60Hz 2.0A 390 瓦 額定功率 0.8 毫升/分鐘 (100%輸出) 耗油量 52 小時 (100%輸出) 運作時間 2.5 公升(0.66 加侖) 油桶容量 Antari HZL 特效煙霧水 適用煙霧水 0°C – 40°C (32°F – 104°F) 適用環境溫度 手動控制、定時控制、DMX 512、無線控制(標配)、有線控制(選配) 控制方式 XLR 5-Pin (DMX)、IEC (主電源) 連接座 DMX 512 通道... -
Page 17: Appendix I Grounding Instruction
Appendix I Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 20 C08HZ3506...
